Fluke 3210-PR-TF-II 1000A Flex Thin Flex Current Probe (24 inch/60cm)

MODEL: 3210-PR-TF-II
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

굵은 간선에 헤드를 감아
큰 전류를 재는 플렉스 프로브

Fluke 3210-PR-TF-II 1000 A 씬 플렉스 전류 프로브 (1750용)

견적 받기

Fluke 국내 공식 대리점

Fluke 3210-PR-TF-II는 Fluke 1750 전력 기록계용 로고스키 방식(Rogowski coil) 씬 플렉스 전류 프로브입니다. 60 cm 플렉시블 헤드를 도체에 감아 20~1000 A AC를 측정하고 굵은 간선의 전류 변화를 기록합니다.

7 kHz 주파수 응답으로 50/60 Hz 전원의 50차 고조파까지 포함한 전류를 기록합니다. 시스템 오차는 프로브 정확도 1 % rdg ± 0.15 % FS에 1750 입력의 추가 오차를 더해 평가합니다. 가볍고 유연한 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

1000 A

측정 범위 상한

60 cm

플렉시블 헤드 길이

7 kHz

주파수 응답

50차

50/60 Hz 전원 기준 고조파

특징

3210-PR-TF-II의
플렉시블 헤드

핵심 특징	현장에서 달라지는 점
플렉시블 헤드	도체에 감아 설치하므로 좁은 자리에서도 넓은 설치 공간이 필요 없습니다.
로고스키 방식	가볍고 유연한 헤드로 굵은 도체를 감싸므로, 프로브를 옮기지 않고 큰 전류를 측정할 수 있습니다.
1750 전용 설계	Fluke 1750 전력 기록계에 맞춰 설계되어 기록계 입력에 바로 연결할 수 있습니다.
20–1000 A 범위	프로브 하나로 중간 부하부터 간선 전류까지 범위 전환 없이 기록합니다.
50차 고조파 대응	50/60 Hz 전원의 50차 고조파까지 기록하므로 왜곡 전류의 원인 성분을 확인할 수 있습니다.
시스템 오차 분리 표기	프로브 정확도와 1750 추가 오차가 따로 제시되므로 기록 전체의 오차를 합산해 평가할 수 있습니다.

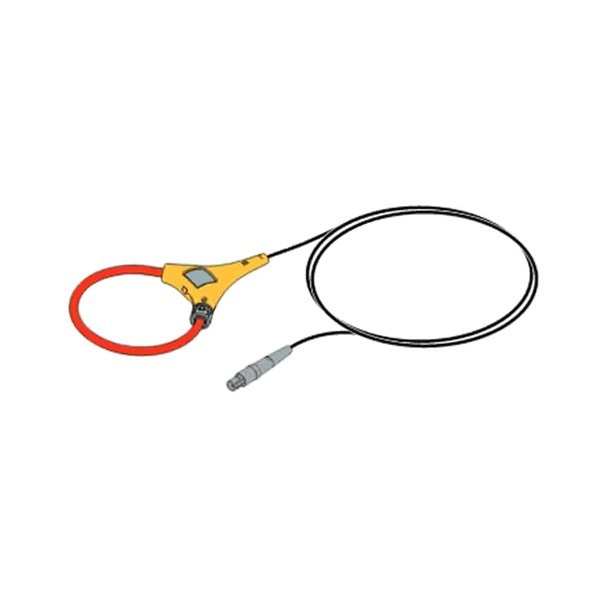

빨간 루프형 플렉시블 전류 프로브와 케이블

시스템 정확도

프로브와 1750을
합산한 오차

프로브 정확도는 1 % rdg ± 0.15 % FS이며, 1750의 플렉시블 입력에는 ±(0.1 % FS + 0.5 % rdg)의 추가 오차가 따로 붙습니다. 두 값 모두 읽음값 항목과 풀스케일 항목으로 이루어지므로, 기록 전체의 오차는 둘을 함께 고려해 평가하세요.

읽음값이 작은 구간의 해석

풀스케일 항목은 전류와 관계없이 절대 오차로 남으므로, 부하가 범위 하단에 머물수록 상대 오차의 비중이 커집니다. 20 A에 가까운 소부하를 기록할 때는 이 점을 감안해 결과를 판단하세요.

설치 환경

굵은 간선과 부스바에
감아서 설치

60 cm 헤드는 턱을 벌릴 수 없는 굵은 간선이나 부스바 묶음을 둘러싸는 데 적합합니다. 헤드가 가볍고 유연해 손이 닿기 어려운 위치에서도 결합부를 닫아 설치할 수 있습니다.

사양

3210-PR-TF-II
상세 사양

항목	사양
원리 · 호스트	로고스키 방식 AC 전류 프로브 · Fluke 1750 전력 기록계용
전류 범위	20–1000 A
정확도 (프로브)	1 % rdg ± 0.15 % FS
1750 추가 오차 (플렉시블)	±(0.1 % FS + 0.5 % rdg)
주파수 응답	7 kHz
고조파	50/60 Hz 전원의 50차까지
프로브 길이	60 cm (24 in)
Fluke 부품 번호	3210-PR-TF, 3889465

활용 분야

전력 품질과
간선 부하 기록

전력 품질 기록 — 1750 기록계로 부하 전류의 시간별 변화를 기록합니다.
간선 부하 분석 — 굵은 간선의 전류 변화를 기록합니다.
버스바 측정 — 버스바나 큰 도체에 감아 전류를 측정합니다.
설비 점검 — 좁거나 손이 닿기 어려운 자리의 전류를 측정합니다.

선택 가이드

플렉시블 3210-PR-TF-II와
클램프형 3140R 비교

구분	3210-PR-TF-II	3140R
형태	60 cm 플렉시블 프로브	클램프형 CT
전류 범위	20–1000 A	2–400 A
적합한 자리	도체에 감아서 측정할 때	턱을 벌려 물려서 측정할 때

두 프로브 모두 Fluke 1750 기록계용이며, 클램프를 끼울 수 있는 자리라면 3140R의 설치가 더 단순합니다.

구성·옵션

3210-PR-TF-II 구성과
호환 기기

구분	내용
모델	Fluke 3210-PR-TF-II 1000 A 씬 플렉스 프로브
호환 기기	Fluke 1750 전력 기록계
프로브 길이	60 cm (24 in)
부품 번호	3210-PR-TF · 3889465

1750 기록계와 함께 보는
전류 프로브

3210-PR-TF-II는 3140R과 무엇이 다릅니까?
3210-PR-TF-II는 60 cm 플렉시블 프로브로 20–1000 A를 측정하고, 3140R은 클램프형 CT로 2–400 A를 측정합니다.
3210-PR-TF-II의 정확도는 어떻게 계산합니까?
프로브 정확도 1 % rdg ± 0.15 % FS에 1750 플렉시블 입력의 추가 오차 ±(0.1 % FS + 0.5 % rdg)를 더해서 평가합니다.
1750 이외의 기기에도 연결할 수 있습니까?
아닙니다. Fluke 1750 기록계용으로 설계된 프로브이므로 연결할 기종을 먼저 확인하세요.
굵은 도체에도 설치할 수 있습니까?
네, 60 cm 플렉시블 헤드를 도체에 감고 결합부를 닫으면 설치가 끝납니다.
