Digi 산업용 멀티프로토콜 시리얼 서버

MODEL
Digi One IA
브랜드
DIGI

Modbus RTU 장비를⁣ Modbus/TCP로 변환

Digi One IA 산업용 멀티프로토콜 시리얼 서버⁣ 파트 넘버 : 70001862⁣ 시리얼 커넥터 : DB-9M 또는 스크루 터미널⁣ 시리얼 속도 : 최대 230 Kbps

견적 받기

Digi 한국 독점 공급 파트너

Digi One IA는 Modbus ASCII·RTU를 Modbus/TCP로 변환하는 산업용 1포트 시리얼 서버(Serial Device Server)입니다. RTU·ASCII 프레임을 TCP/UDP로 캡슐화하는 이더넷-시리얼 브리지로도 동작하며 동시 소켓은 32개입니다.

시리얼 포트는 RS-232/422/485를 스위치로 선택하고 최대 230 Kbps로 동작합니다. 전원은 9–30 VDC이며 35 mm DIN 레일에 설치합니다. (주)테솔이 국내에 공식 공급합니다.

32개

동시 소켓

230 Kbps

시리얼 최대 속도

9–30 VDC

0.5 A 이하

1500 VAC

이더넷 절연

Modbus 변환

SCADA 서버와 시리얼 PLC를⁣ 잇는 브리지 동작

RS-485 버스의 Modbus RTU 장비를 Digi One IA에 연결하면 이더넷 쪽에서는 Modbus/TCP 서버로 보입니다. 스위치로 시리얼 모드를 고른 뒤 HTTP 설정 화면에서 포트를 지정합니다.

항목내용
ModbusASCII/RTU → Modbus/TCP 변환, Modbus/UDP·RTU·ASCII 브리지
캡슐화RTU · ASCII의 TCP/UDP encapsulation
소켓TCP/UDP 소켓 서비스, 동시 32개
COM 리디렉션RealPort (Windows, UNIX, Linux)
기타 연결Telnet, Reverse Telnet, RFC 2217

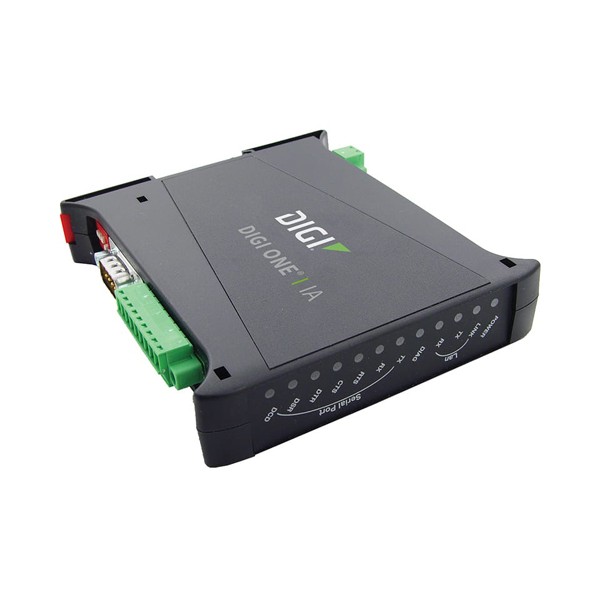

Digi 산업용 멀티프로토콜 시리얼 서버 제품 사진

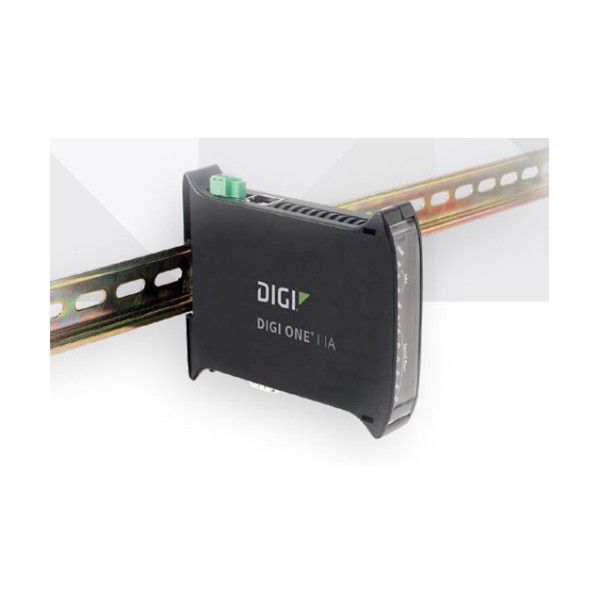

DIN 레일 설치

Digi One IA는 35 mm DIN 레일에 끼워 설치합니다. 외부 전원은 스크루 터미널 블록에 연결합니다.

Digi One IA 사양

One IA 하드웨어와 규격

항목사양
파트 넘버70001862
시리얼 포트RS-232/422/485 1포트 (스위치 선택)
시리얼 커넥터DB-9M 또는 스크루 터미널
시리얼 속도최대 230 Kbps
이더넷10/100Base-T
전원 입력9–30 VDC, 0.5 A 이하
전원 커넥터외부 전원용 스크루 터미널 블록
서지 보호전원-시리얼 그라운드 간 2 kV 절연
크기 · 무게12.0 × 2.3 × 10.1 cm · 64 g
동작 온도0 °C – 60 °C
상대 습도5% – 90% (비응축)
시리얼 포트 ESD 보호15 kV (인체 모델)
상태 LED시리얼 신호, 전원, 이더넷, 진단
관리HTTP 설정 · Digi Port Authority (원격 진단, 자동 검색)
프로토콜Telnet, Reverse Telnet, RFC 2217, TCP/UDP 소켓, DHCP/RARP, ARP-Ping
RealPort 지원 운영체제AIX, HP-UX, Solaris, Linux, Windows 2000 · XP · 7 · 8 · 8.1 · 10, Windows Server 2003 · 2008 · 2012
안전 규격UL 60950, UL 1604 (Class 1 Div 2), EN60950, C22.2 No.60950
EMCFCC Part 15 Subpart B (Class A), EN55024, EN55022 (Class A), EN61000-6-2

활용 분야

시리얼 PLC의 SCADA 연결

  • 공장 자동화 — PLC, RTU, 바코드 판독기를 이더넷 네트워크에 연결해 원격에서 데이터를 받습니다.
  • 계측기 통합 — RS-485 Modbus RTU 계측기를 이더넷 SCADA에 연결합니다.

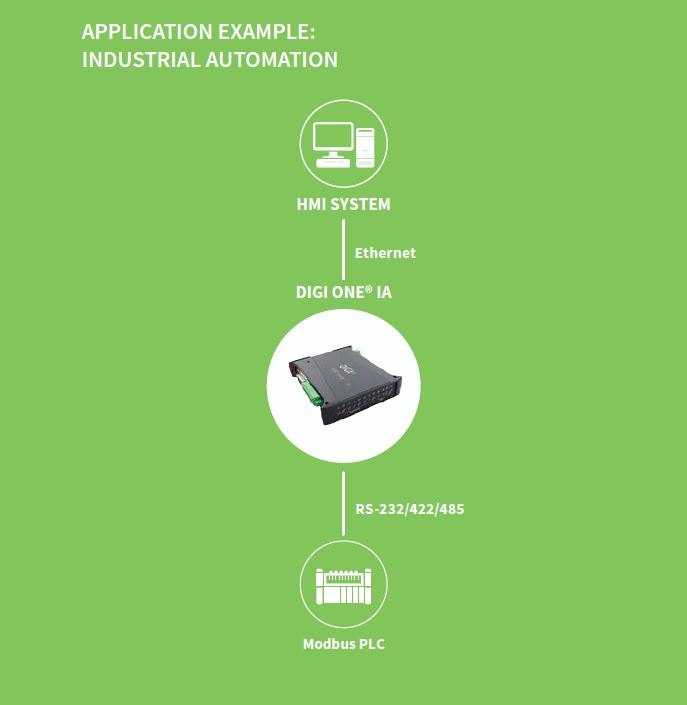

Digi One IA - HMI와 PLC를 연결하는 산업 자동화 적용 구성도
HMI와 PLC를 연결하는 산업 자동화 적용 구성도
