기존 시리얼 장비를
이더넷에 연결하는 디바이스 서버

Digi Connect EZ Mini · 2 · 4 · 4i 시리얼 디바이스 서버

견적 받기

Digi 국내 정식 공급 파트너

Digi Connect EZ는 RS-232·RS-422·RS-485를 소프트웨어로 선택하는 1·2·4포트 시리얼 디바이스 서버(Serial-to-Ethernet 변환기)입니다. 기존 시리얼 장비를 기가비트 이더넷에 연결하고 Digi Remote Manager로 여러 대를 한꺼번에 관리할 수 있어 자동화 현장에 적합합니다.

이더넷은 10/100/1000 Mbps를 자동 감지하며 EZ 2·4·4i는 이더넷 포트가 2개입니다. Wi-Fi와 LTE는 모델별 옵션으로 추가할 수 있고, 산업용 EZ 4i는 넓은 온도 범위와 Class 1 Div 2 설치 조건을 충족합니다. 이 디바이스 서버는 (주)테솔이 국내에 공식 공급합니다.

1 · 2 · 4포트

연결할 시리얼 장비 수에 맞춘 모델

10/100/1000 Mbps

RJ-45 이더넷 속도 자동 감지

Wi-Fi · LTE

모델별로 추가하는 무선 옵션

5년

본체 보증 기간

특징

Connect EZ의
연결·보안·관리 기능

핵심 특징현장에서 달라지는 점
소프트웨어 시리얼 모드 선택RS-232, RS-422, RS-485를 설정으로 바꾸므로 장비가 달라도 하드웨어 교체 없이 한 모델로 대응할 수 있습니다.
RealPort COM 포트 리디렉션원격 장치의 COM 포트가 PC의 로컬 포트로 나타나므로 기존 응용 프로그램을 고치지 않고 연결할 수 있습니다.
소켓·터널링·ModbusTCP/UDP 소켓과 시리얼 터널링, Modbus 프로토콜을 지원해 PLC·계측기 통신을 이더넷으로 옮깁니다.
Digi TrustFence 보안암호화 연결, 중앙 인증, VPN을 기본으로 갖춰 외부망에 닿는 장비의 보안 설계가 단순해집니다.
내장 Python 인터프리터이벤트 기반 프로그램을 장치 안에서 실행하므로 상위 서버 없이도 간단한 데이터 처리를 맡길 수 있습니다.
Navigator·Remote Manager 대량 설정여러 대를 한 번에 설정하고 관리하므로 다수 현장에 설치할 때 작업 시간이 줄어듭니다.

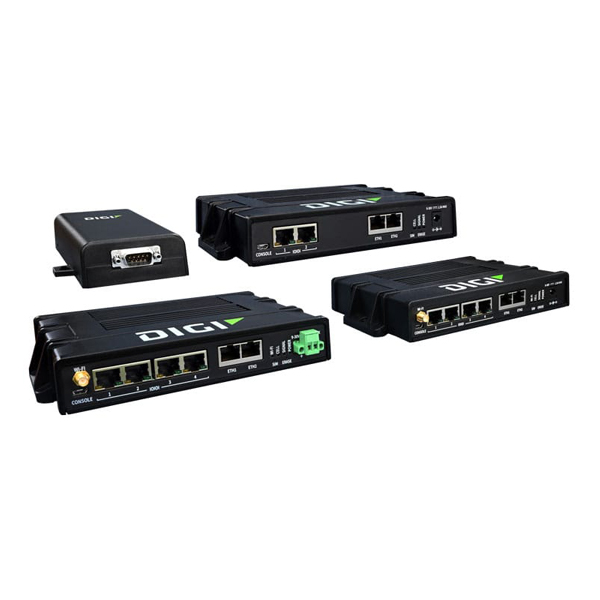

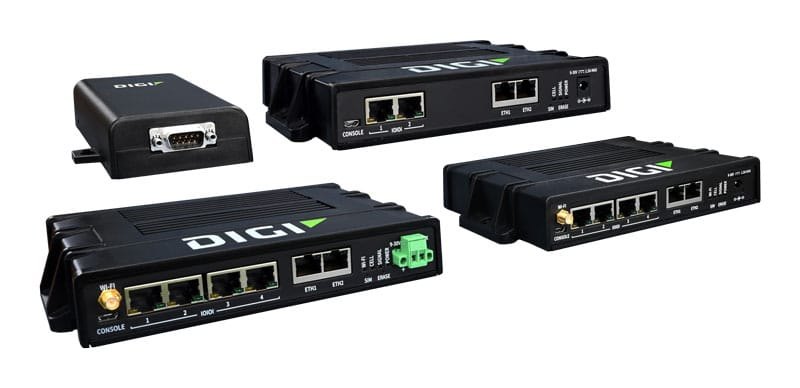

Digi Connect EZ - 여러 모델로 구성된 디바이스 서버 제품군 외형
여러 모델로 구성된 디바이스 서버 제품군 외형

시리얼 모드

소프트웨어로 고르는
RS-232·422·485

시리얼 포트는 RS-232 DTE, RS-422, RS-485 가운데 소프트웨어로 선택할 수 있습니다. RS-232 모드는 TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI 신호를 사용하고 XON/OFF, CTS/RTS, RTS-toggle 흐름 제어를 지원합니다.

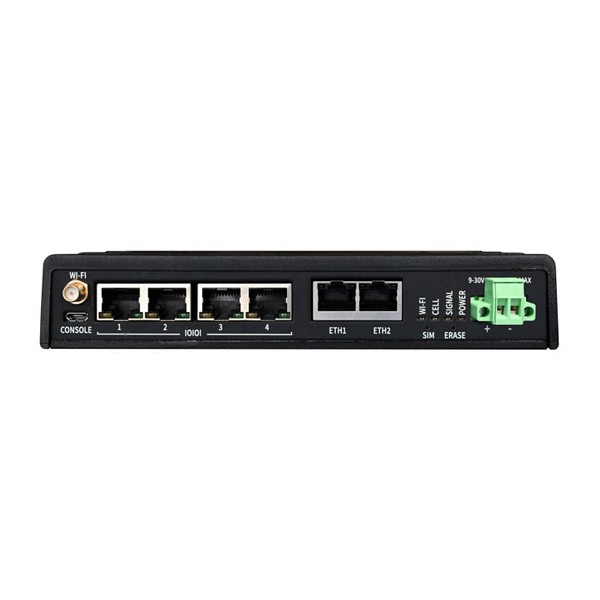

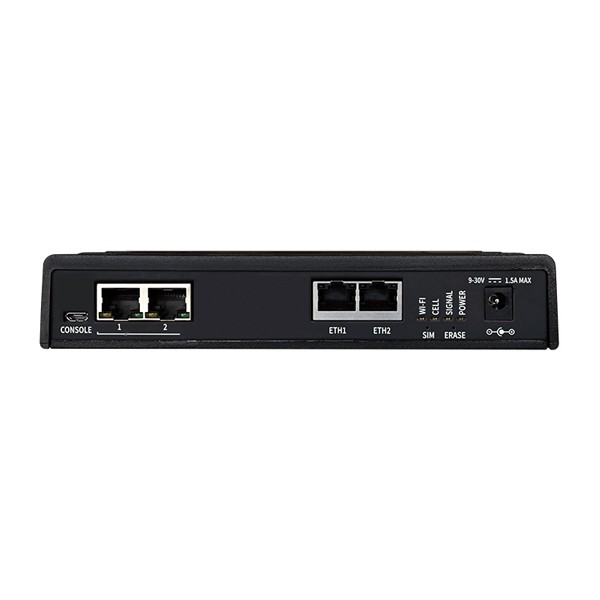

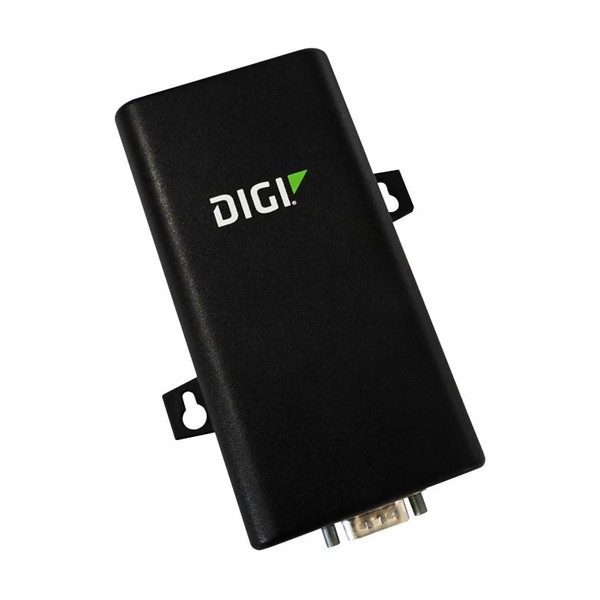

RS-422와 RS-485 모드는 소프트웨어 종단과 pre-delay/post-delay 설정을 지원하므로 종단 저항을 따로 달지 않고도 버스 길이와 응답 타이밍을 맞출 수 있습니다. 포트 구성은 EZ Mini가 DB9 1포트, EZ 2가 RJ45-10 2포트, EZ 4와 EZ 4i가 RJ45-10 4포트입니다.

시리얼 모드 선택 화면과 포트 연결

웹 UI에서 포트마다 RS-232, RS-422, RS-485를 고르고 종단과 흐름 제어를 지정하세요. 설정 전후에는 포트 상태 LED로 통신 여부를 확인할 수 있습니다.

무선·산업 환경

모델별 무선 옵션과
설치 환경

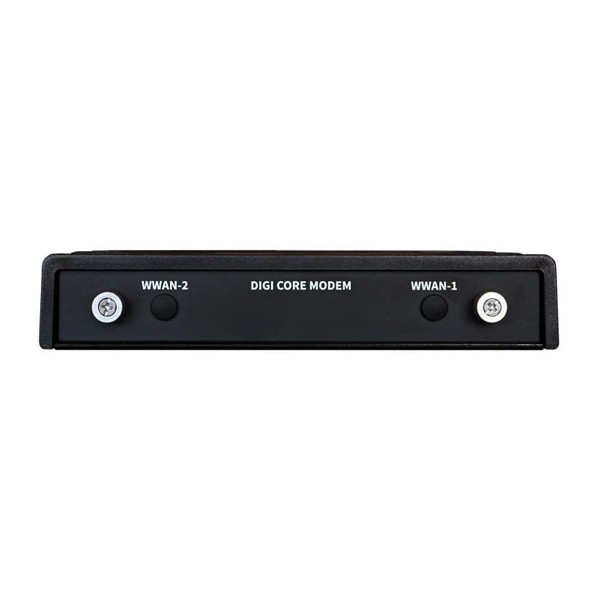

EZ 4와 EZ 4i에는 1x1 SISO 듀얼밴드 802.11a/b/g/n/ac Wi-Fi를 추가할 수 있으며, 클라이언트와 액세스 포인트를 동시에 운용합니다. LTE는 EZ 2, EZ 4, EZ 4i에 Digi CORE 1002-CMG4 모뎀을 더해 사용합니다.

일반 모델의 동작 온도는 0 °C – 40 °C이며, EZ 4i는 -35 °C – 74 °C에서 Class 1 Div 2 정격을 갖춥니다. CORE LTE 모뎀을 함께 사용하면 EZ 4i의 상한이 70 °C로 조정되므로 옥외 함체나 냉동 창고처럼 온도 폭이 큰 설치 위치에서는 모뎀 사용 여부를 먼저 정하세요.

EZ 4에 Wi-Fi 안테나와 LTE 안테나를 연결한 구성

Wi-Fi용과 LTE용 SMA 안테나를 각각 연결해 두면 유선 이더넷이 끊겨도 LTE 경로로 데이터를 보낼 수 있습니다. 접속 상태는 상태 LED의 시그널, LTE, Wi-Fi 표시로 확인합니다.

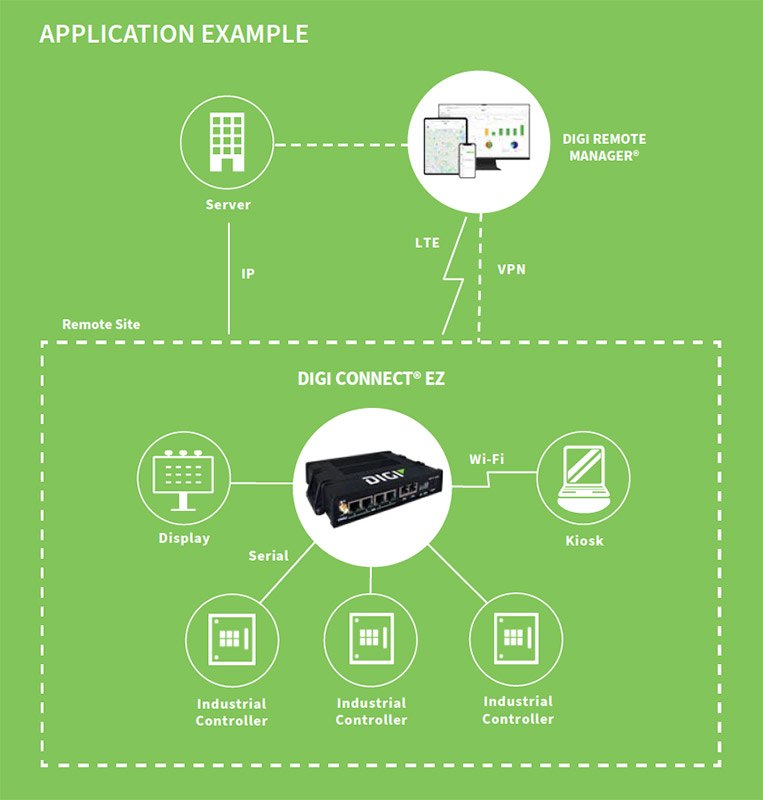

Digi Connect EZ - 디바이스 서버를 활용한 네트워크 연결 구성도
디바이스 서버를 활용한 네트워크 연결 구성도

보안·원격 관리

TrustFence와
중앙 관리 구성

Digi TrustFence는 TLS 1.2 이상 암호화, IP 필터링, 스테이트풀 방화벽, VPN(IPsec, OpenVPN, GRE)을 한 장치 안에 갖춥니다. 관리자 인증은 TACACS+, LDAP, 엔터프라이즈 RADIUS와 연동합니다.

여러 대는 Digi Remote Manager 또는 Digi Navigator로 한꺼번에 설정하고, 개별 장비는 웹 UI(HTTP/HTTPS)와 CLI(Telnet, SSH)로 관리합니다. SNMP v3 모니터링과 syslog, ping, traceroute 같은 진단 도구도 기본으로 포함됩니다.

사용 방법

Digi Connect EZ
Navigator 설정과 CLI 명령

Connect EZ는 Digi Navigator로 IP 주소를 찾고 RealPort를 설정한 뒤, 웹 UI나 CLI(Telnet, SSH)로 포트를 세부 설정합니다. 여러 대는 Digi Remote Manager에 등록해 관리합니다.

소프트웨어·도구하는 일
Digi Navigator같은 LAN의 Connect EZ 찾기, IP 확인, RealPort 설정
RealPort원격 시리얼 포트를 PC의 COM 포트로 연결
웹 UI (HTTP/HTTPS)펌웨어 업데이트, 시리얼 포트 설정
CLI (Telnet, SSH)config 모드에서 serial 설정, show serial로 상태 확인
Digi Remote Manager여러 대의 설정과 펌웨어를 원격으로 관리

처음 연결하는 순서

순서할 일
1Connect EZ에 전원을 연결하고 이더넷 포트를 PC와 같은 LAN에 연결합니다. LAN이 없으면 PC와 직접 연결하세요.
2PC에 Digi Navigator를 설치해 실행하고, 검색된 장치를 펼쳐 IP 주소를 확인합니다.
3Digi Navigator에서 RealPort를 설정해 PC에 COM 포트를 만드세요.
4브라우저에 장치 IP 주소를 입력하고 사용자 admin과 라벨에 인쇄된 고유 비밀번호로 웹 UI에 로그인한 뒤 펌웨어를 업데이트합니다.
5포트마다 RS-232, RS-422, RS-485 중 신호 방식을 소프트웨어로 고르고, RS-485에서는 종단을 설정하세요.
6여러 대를 관리하려면 장치를 Digi Remote Manager에 연결합니다.

Connect EZ CLI 명령 예시

명령하는 일
config설정 모드로 들어가기((config)> 프롬프트)
(config)> serial port1 mode realport1번 포트를 RealPort 모드로 지정
(config)> serial port1 termination true1번 포트의 전기적 종단 켜기
(config)> save설정 저장과 적용
show serial [port STRING]시리얼 포트 상태와 통계 보기(포트를 지정하면 상세 설정까지)

예시는 Connect EZ 2 사용자 가이드 기준입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용자 가이드를 함께 확인하세요.

DHCP 서버가 있는 네트워크에서는 Digi Navigator가 HTTPS 서비스로 장치를 찾습니다. PC와 직접 연결했거나 DHCP 서버가 없으면 장치에 설정용 IP 주소가 부여됩니다.

사양

Connect EZ 4개 모델
비교와 공통 사양

항목EZ MiniEZ 2EZ 4EZ 4i (산업용)
시리얼 포트DB9 1포트RJ45-10 2포트RJ45-10 4포트RJ45-10 4포트
이더넷 포트 (RJ-45)1포트2포트2포트2포트
Wi-Fi해당 없음해당 없음선택 사양선택 사양
LTE (Digi CORE 모뎀)해당 없음선택 사양선택 사양선택 사양
PoE해당 없음해당 없음선택 사양 (EZ04-P000)해당 없음
전원 커넥터잠금식 2.1 mm 배럴잠금식 2.1 mm 배럴잠금식 2.1 mm 배럴피닉스 2핀 (나사 고정)
동작 온도0 °C – 40 °C0 °C – 40 °C0 °C – 40 °C-35 °C – 74 °C
CORE LTE 모뎀 사용 시 동작 온도해당 없음0 °C – 40 °C0 °C – 40 °C-35 °C – 70 °C
Class 1, Division 2해당 없음해당 없음해당 없음지원
파트 넘버EZ01-MA00-GLBEZ02-CA00-GLB · EZ02-CAG4-GLBEZ04-WA00-GLB · EZ04-WAG4-GLB · EZ04-P000EZ04-IA00-EXT · EZ04-IAG4-EXT

시리즈 공통 사양

항목사양
시리얼RS-232 DTE / RS-422 / RS-485 소프트웨어 선택
RS-232 모드TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI · 흐름 제어 XON/OFF, CTS/RTS, RTS-toggle
RS-422 모드TX+/-, RX+/-, 소프트웨어 종단, pre-delay/post-delay
RS-485 모드Data+/Data-, 소프트웨어 종단, pre-delay/post-delay
이더넷RJ-45 10/100/1000 Mbps 자동 감지
전원9–30 VDC · EZ Mini 일반 1.7 W · EZ 2 / 4 일반 4.5 W (CORE 모뎀 포함 5 W)
최대 전류EZ Mini 9 V에서 1 A · EZ 2 9 V에서 1.5 A
Wi-Fi1x1 SISO 듀얼밴드 802.11a/b/g/n/ac (EZ 4, EZ 4i) · 클라이언트 + AP 동시, 최대 10 클라이언트
Wi-Fi 보안WPA-3 / WPA-2 개인, WPA / WPA-2 엔터프라이즈
Wi-Fi 액세스 포인트최대 2개
안테나 커넥터 (Wi-Fi)50 Ω SMA 1개 (센터 핀 수)
LTE 옵션Digi CORE 1002-CMG4 · LTE Cat 4 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B38, B40, B41 (EZ 2, EZ 4, EZ 4i)
LTE 대역 (CORE 1002-CMG4)LTE Cat 4 · 3G B1, B2, B4, B5, B6, B8, B19 · 2G EDGE / GPRS 850 / 900 / 1800 / 1900 MHz
안테나 커넥터 (LTE)50 Ω SMA 1개 (센터 핀 암)
SIM 슬롯Mini-SIM (2FF) 2개 · 셀룰러 모듈 내 보안
크기 (L × W × H)EZ Mini 13.7 × 9.5 × 3 cm · EZ 2 19.2 × 13.4 × 3.5 cm
포장 크기EZ Mini 21.4 × 18.4 × 6.5 cm · EZ 2 35.5 × 20.4 × 6.7 cm
포장 무게EZ Mini 0.6 kg · EZ 2 1.3 kg
상태 LED이더넷 · 시리얼 포트별 LED 2개 · EZ Mini 전원, 시리얼 · EZ 2 전원, 시그널, LTE, 이더넷, 시리얼 · EZ 4 전원, 시그널, LTE, Wi-Fi, 이더넷, 시리얼
상대 습도5% – 95% (비응축)
충격·진동IEC 60068-2-64, IEC 60068-2-27 (EZ 4i)
안전 규격IEC62368-1, IEC60950-1, CB, EN62311, UL62368-1, UL60950-1
환경 규격RoHS3
EMCCE, RED, FCC Part 15 Subpart B, ICES-003, AU/NZS CISPR32
보증본체 5년 · Digi CORE LTE 모뎀 3년
원격 관리Digi Remote Manager · SNMP v3
로컬 관리Digi Navigator, 웹 UI (HTTP/HTTPS), CLI (Telnet, SSH)
진단 도구FTP 클라이언트, SCP, PCAP 프로토콜 분석기, syslog, SMTP 클라이언트, NTP/SNTP, Nagios, Intelliflow, iPerf, Dynamic DNS, ping, traceroute
인증TACACS+, LDAP, 엔터프라이즈 RADIUS
네트워크 프로토콜HTTPS, FTP 클라이언트, SSL, TLS 1.2, SCP, SFTP, SMTP 클라이언트, SNMP v2/v3, SSH, DynDNS 클라이언트, 캡티브 포털, DNS 서버, NTP 서버, 멀티캐스트, mDNS, iPerf
시리얼 · 데이터 프로토콜RealPort, 소켓 · 자동 연결 소켓 (TCP · 암호화 TCP), SSH, Telnet, UDP, Modbus, 내장 Python 인터프리터 (Pyserial)
보안IP 필터링, 스테이트풀 방화벽, 사용자 방화벽 규칙 (iptables), 주소 · 포트 변환, TLS 1.2 이상, FIPS 197, MAC 주소 필터링, VLAN
VPNIPsec (IKEv1, IKEv2, NAT Traversal), OpenVPN 클라이언트 · 서버, GRE 터널 · SHA-1/256/384/512, RSA · 3DES, AES 최대 256-bit · DH 그룹 1–32
라우팅 · 장애 대응IP 패스스루, NAT, NAPT 포트 포워딩, 이더넷 브리징, 멀티캐스트 라우팅, RIP v1/v2, OSPF, BGP, VRRP, 자동 페일오버, Digi SureLink
유지보수 지원Digi LifeCycle Assurance 1년 (24×7 지원)

활용 분야

시리얼 장비를
네트워크로 묶는 현장

  • 공장 자동화·로봇 — 시리얼 포트로 통신하는 PLC와 로봇 제어 장비를 이더넷 네트워크에 연결합니다.
  • POS·데이터 수집 — 판독기와 수집 장비의 RS-232 신호를 이더넷으로 묶어 중앙 서버로 전달합니다.
  • COM 포트 응용 프로그램 유지 — RealPort로 기존 PC 프로그램을 수정하지 않고 원격 장치에 접속합니다.
  • 다지점 원격 관리 — 여러 현장의 장비를 Remote Manager로 모아 상태를 확인하고 설정합니다.

선택 가이드

포트 수와 환경으로 고르는
Connect EZ 모델

이럴 때 (현장 조건)권장 모델선택 이유
시리얼 1포트에 DB9 커넥터가 필요할 때EZ Mini포트 1개 구성에서 가장 작고 전력이 낮은 모델입니다.
이더넷 2포트와 시리얼 2포트가 필요할 때EZ 2RJ45-10 2포트에 LTE 옵션을 더할 수 있는 모델입니다.
시리얼 4포트에 Wi-Fi·LTE가 필요할 때EZ 44포트에 Wi-Fi, LTE, PoE 옵션을 모두 고를 수 있는 모델입니다.
넓은 온도 범위와 Class 1 Div 2가 필요할 때EZ 4i-35 °C – 74 °C 동작 온도와 Class 1 Div 2 정격을 갖춘 산업용 모델입니다.

구성·옵션

무선·전원 옵션과
보증 구성

  • Wi-Fi 옵션 — EZ 4와 EZ 4i에 듀얼밴드 모듈을 추가합니다.
  • LTE 옵션 — EZ 2, EZ 4, EZ 4i에 Digi CORE 1002-CMG4 모뎀을 더하며 안테나는 SMA 커넥터로 연결합니다.
  • PoE 구성 — EZ 4는 파트 넘버 EZ04-P000을 선택하면 PoE로 전원을 받을 수 있습니다.
  • 보증 — 본체 5년, CORE LTE 모뎀 3년입니다.
