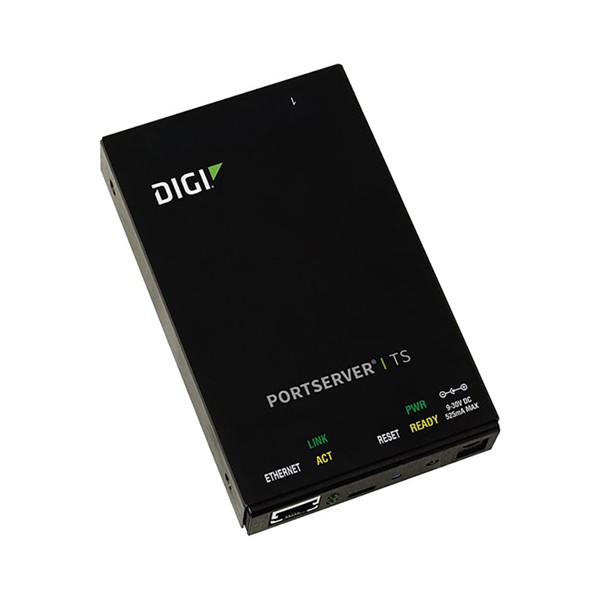

Digi PortServer TS 시리얼(RS232)-이더넷 디바이스 서버

Digi PortServer TS 시리얼(RS232)-이더넷 디바이스 서버

MODEL
PortServer TS
브랜드
DIGI

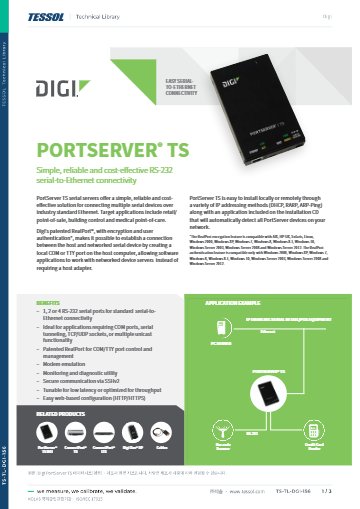

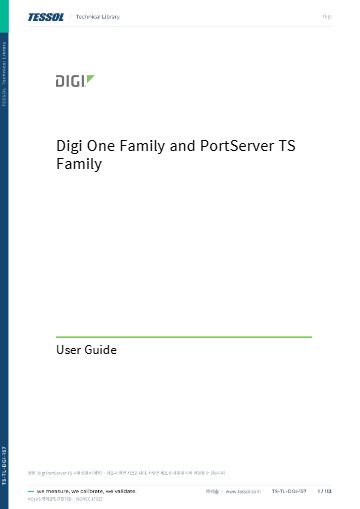

제품 자료
제품문의 구매하기

공장 설비와 모뎀 장비를
이더넷으로 잇는 소형 시리얼 서버

Digi One SP · PortServer TS · TS MEI 시리얼 서버

견적 받기

Digi 국내 정식 공급 파트너

Digi One SP와 PortServer TS 시리즈는 RS-232/422/485 시리얼 장비를 10/100 이더넷에 연결하는 1~4포트 시리얼 서버(터미널 서버)입니다. 최대 230 Kbps 속도에 RealPort COM 리디렉션과 SSHv2 접속을 지원해, 공장 설비와 모뎀 장비를 네트워크에 안정적으로 연결합니다.

모델별 파트 넘버로 One SP, TS, TS MEI, TS M MEI, TS P MEI 다섯 계열을 구분합니다. 계열마다 포트 방식과 전원이 다르므로 현장의 시리얼 규격에 맞춰 고르세요. 기본 전원은 9–30 VDC이며, 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

1~4포트

모델별 시리얼 포트 수

최대 230 Kbps

시리얼 포트 전송 속도

9–30 VDC

기본 전원 입력 범위

0 °C – 60 °C

TS와 TS MEI 동작 온도

특징

One SP·PortServer TS의
시리얼 모드와 자동 연결

핵심 특징현장에서 달라지는 점
RS-232/422/485 스위치 선택One SP와 MEI 계열은 스위치로 모드를 고를 수 있어, 장비 규격이 달라도 같은 모델을 사용할 수 있습니다.
RealPort COM 리디렉션기존 COM 포트 응용 프로그램을 수정하지 않고도 이더넷으로 접속할 수 있습니다.
Raw·Telnet·rlogin 자동 연결시리얼 장치에 자동으로 접속하므로 부팅할 때마다 연결 설정을 반복하지 않아도 됩니다.
Reverse Telnet네트워크 단말에서 시리얼 장치의 콘솔에 바로 접속해 원격 점검 시간을 줄입니다.
모뎀 에뮬레이션모뎀용 장비를 이더넷에 그대로 연결하므로 구형 설비의 통신 방식을 바꾸지 않아도 됩니다.
DHCP·ARP-Ping·Discovery UtilityIP 주소를 자동으로 받아 여러 대를 설치할 때 초기 설정 시간이 줄어듭니다.

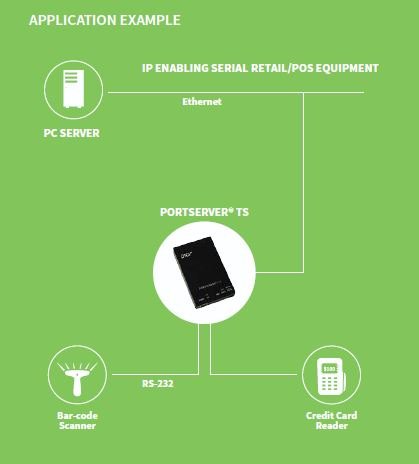

DIGI PortServer TS - 바코드 스캐너와 카드 리더를 서버에 연결하는 적용 구성도
바코드 스캐너와 카드 리더를 서버에 연결하는 적용 구성도

모델 구분

PortServer TS 계열의
포트와 시리얼 규격

PortServer TS 1/2/4는 RS-232 전용이며 RJ-45 포트를 사용합니다. TS 1/2/4 MEI는 RS-232/422/485를 스위치로 고를 수 있고 RealPort와 SSHv2를 지원하므로, 422·485 장비가 섞인 현장이라면 MEI 계열부터 검토하세요.

TS 3 M MEI는 3포트에 v.90/v.92 모뎀(RJ-11)을 내장했고, TS 2/4 P MEI는 802.3af PoE로 전원을 받아 시리얼 포트로 전원을 출력합니다. Digi One SP는 DB-9M 1포트 모델입니다.

계열별 포트 구성과 커넥터 형태 비교

DB-9M 1포트인 Digi One SP와 RJ-45 포트인 PortServer TS 계열은 커넥터가 달라 필요한 케이블도 다릅니다. 주문 전에 연결할 장비의 커넥터 형태부터 정리하세요.

전원·설치

TS P MEI의 PoE 전원과
설치 조건

TS 2/4 P MEI는 PoE 스위치 한 포트로 전원을 받으며, 필요하면 9–30 VDC 또는 12 VDC 1.5 A 어댑터로도 구동할 수 있습니다. 가까이에 콘센트가 없는 위치라도 이더넷 케이블 하나면 설치할 수 있습니다.

동작 온도는 TS와 TS MEI가 0 °C – 60 °C, TS M MEI와 TS P MEI가 0 °C – 50 °C, Digi One SP가 10 °C – 45 °C입니다. One SP는 벽면 설치 키트를 옵션으로 추가하면 함체 벽면에 고정할 수 있습니다.

PoE 스위치 한 포트로 전원과 통신을 함께 연결

TS 2/4 P MEI는 PoE 스위치 포트에 이더넷 케이블 하나만 꽂으면 전원과 통신이 함께 연결됩니다. 시리얼 포트 전원 출력으로 소형 현장 장치까지 직접 구동할 수 있습니다.

사양

5개 계열 비교와
공통·One SP 사양

항목Digi One SPPortServer TS 1 / 2 / 4PortServer TS 1 / 2 / 4 MEIPortServer TS 3 M MEIPortServer TS 2 / 4 P MEI
파트 넘버7000185170002041 · 70002043 · 7000204570001805 · 70001806 · 700018077000189970001992 · 70001993
시리얼 포트1포트1 · 2 · 4포트1 · 2 · 4포트3포트2 · 4포트
시리얼 규격RS-232/422/485 (스위치 선택), DB-9MRS-232, RJ-45RS-232/422/485 (스위치 선택)RS-232/422/485RS-232/422/485
내장 모뎀해당 없음해당 없음해당 없음v.90/v.92 모뎀 (RJ-11)해당 없음
PoE · 포트 전원 출력해당 없음해당 없음해당 없음해당 없음802.3af PoE · 시리얼 포트 전원 출력
동작 온도10 °C – 45 °C0 °C – 60 °C0 °C – 60 °C0 °C – 50 °C0 °C – 50 °C
RealPort · SSHv2해당 없음해당 없음지원해당 없음해당 없음

PortServer TS·One SP 공통 사양

항목사양
시리얼 속도최대 230 Kbps
전원9–30 VDC · 12 VDC / 1.5 A 어댑터 포함 (P MEI는 PoE 또는 DC)
소비 전력일반 4 W, 최대 6 W
크기 · 무게TS 계열 13.34 × 8.46 × 2.42 cm (64 g) · Digi One SP 9.4 × 4.3 × 2.3 cm · 65 g
Digi One SP 시리얼 포트RS-232/422/485 (스위치 선택) · DB-9M
Digi One SP 이더넷10/100Base-T
Digi One SP 전원 입력9–30 VDC, 최대 0.5 A
Digi One SP 전원 공급 장치출력 12 VDC / 최대 1.5 A · 입력 100–240 VAC 50–60 Hz (벽면 설치)
Digi One SP 서지 보호4 kV 버스트 (EN61000-4-4) · 2 kV 서지 (EN61000-4-5)
Digi One SP 상대 습도5% – 90% (비응축)
Digi One SP 관리HTTP 설정
Digi One SP 프로토콜TCP/UDP 소켓 서비스, UDP 멀티캐스트, Telnet, Reverse Telnet, RFC 2217, DHCP/RARP/ARP-Ping
Digi One SP 소프트웨어RealPort COM 포트 리디렉터 (Windows, UNIX, Linux)
RealPort 지원 운영체제AIX, HP-UX, Solaris, Linux, Windows 2000 · XP · 7 · 8 · 8.1 · 10, Windows Server 2003 · 2008 · 2012
Digi One SP 상태 LED링크, 전원
Digi One SP 기타모뎀 · 하드웨어 흐름 제어, 모뎀 에뮬레이션, 벽면 설치 키트 (옵션)
Digi One SP 안전 규격UL 60950, EN60950, C22.2 No.60950
Digi One SP EMCFCC Part 15 Subpart B (Class A), EN55024, EN55022 (Class A), EN61000-3-2/3

활용 분야

시리얼 장치를
이더넷으로 옮기는 현장

  • 공장 설비 — RS-232 장치를 이더넷 네트워크에 연결해 중앙 시스템과 통신합니다.
  • 422·485 산업 장비 — RS-422·485 방식의 장비를 한 대의 서버로 묶어 관리합니다.
  • 모뎀 장비 현장 — 모뎀이 남아 있는 설비를 TS M MEI의 내장 모뎀과 이더넷으로 연결합니다.
  • PoE 설치 환경 — 콘센트가 없는 위치에도 TS P MEI를 PoE로 설치합니다.
  • COM 포트 응용 프로그램 이전 — 기존 COM 포트 프로그램을 사용하는 시스템을 이더넷 환경으로 옮깁니다.

선택 가이드

현장 조건에 맞는
시리얼 서버 계열

이럴 때 (현장 조건)권장 모델선택 이유
1포트를 DB-9M으로 간단히 연결하려면Digi One SPRS-232/422/485를 스위치로 고르는 소형 본체라 장비 한 대를 연결하기에 충분합니다.
RS-232 전용으로 1·2·4포트가 필요하다면PortServer TS 1 / 2 / 4RJ-45 포트의 RS-232 전용 모델이라 RS-232 장비만 있는 현장에 맞습니다.
RS-232/422/485 선택과 SSHv2가 필요하다면PortServer TS 1 / 2 / 4 MEI스위치로 모드를 고르고 RealPort와 SSHv2까지 지원해 규격이 섞인 현장에 적합합니다.
내장 모뎀이 필요하다면PortServer TS 3 M MEI3포트에 v.90/v.92 모뎀(RJ-11)을 내장해 모뎀 회선과 이더넷을 한 장비로 연결합니다.
PoE와 포트 전원 출력이 필요하다면PortServer TS 2 / 4 P MEI802.3af PoE로 전원을 받고 시리얼 포트로 전원을 내보내므로 콘센트 없는 위치에 맞습니다.

구성·옵션

어댑터·PoE 전원과
설치 옵션

  • 전원 어댑터 — 12 VDC 1.5 A 어댑터가 구성에 포함됩니다.
  • PoE 전원 — TS 2/4 P MEI는 802.3af PoE와 DC 전원 가운데 선택할 수 있습니다.
  • 벽면 설치 키트 — Digi One SP에 옵션으로 추가할 수 있습니다.
