Digi 시리얼-이더넷 디바이스 서버(PoE 포함)

MODEL
PortServer TS P MEI
브랜드
DIGI

PoE 한 가닥으로⁣ 시리얼 장비 연결

Digi PortServer TS P MEI PoE 시리얼-이더넷 디바이스 서버⁣ 파트 넘버 : 70001992 (TS 2 P MEI)⁣ 시리얼 : RS-232/422/485 (스위치 선택)⁣ 시리얼 속도 : 최대 230 Kbps

견적 받기

Digi 한국 독점 공급 파트너

PortServer TS P MEI는 802.3af PoE로 전원을 받는 RS-232/422/485 2·4포트 시리얼 서버(Serial Device Server)입니다. 시리얼 포트로 최대 1 W를 공급하는 전원 출력 기능이 있습니다.

시리얼 모드는 스위치로 고르고, 처리 속도는 최대 230 Kbps입니다. (주)테솔이 국내에 공식 공급합니다.

802.3af

PoE 수전

2 · 4포트

RS-232/422/485

1 W

시리얼 포트 전원 출력 합계

0 °C – 50 °C

동작 온도

PoE 수전

802.3af PoE로 받는 전원과⁣ 설치 조건

PortServer TS P MEI는 IEEE 802.3af PoE로 전원을 받습니다. 미드스팬과 엔드스팬 방식을 모두 지원하고 이더넷 핀 4·5가 +, 7·8이 -입니다. DC 입력 커넥터(9–30 VDC, 최대 525 mA)로도 구동하며, 12 VDC / 최대 0.5 A 전원 공급 장치가 함께 들어 있습니다.

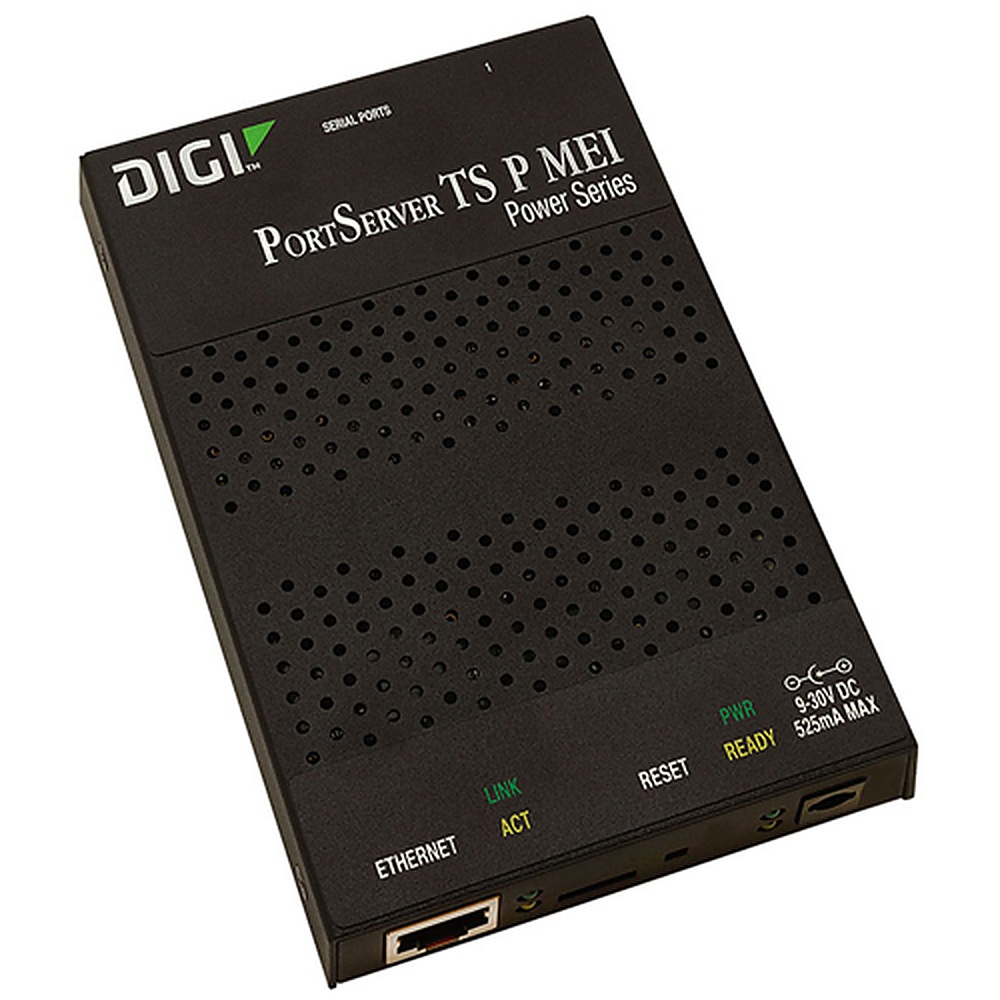

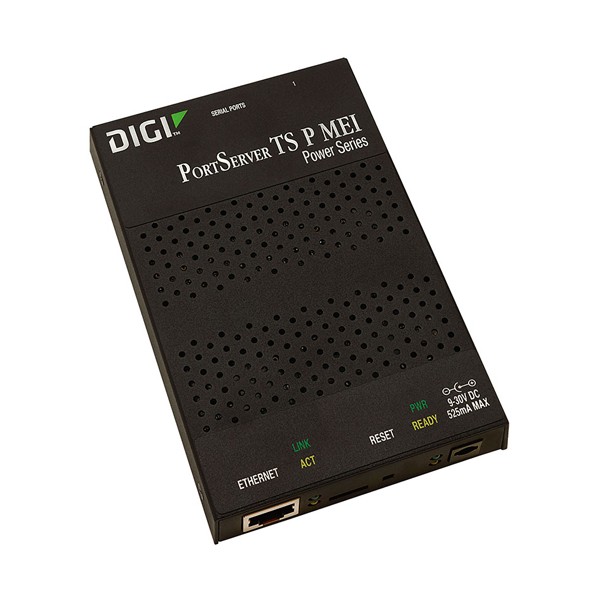

Digi 시리얼-이더넷 디바이스 서버(PoE 포함) 제품 사진

PoE 스위치 한 포트로 전원과 통신

PoE 스위치 포트에 이더넷 케이블 하나만 꽂으면 전원과 통신이 함께 연결됩니다. 가까이에 콘센트가 없는 위치에도 설치할 수 있습니다.

시리얼 포트 전원

시리얼 포트로 내보내는⁣ 전원 출력

모든 시리얼 포트에서 합계 1 W의 전원을 출력할 수 있으며 전압은 선택합니다. 핀 1(RI)은 5 VDC 최대 200 mA, 핀 9(DTR)는 9 VDC 최대 100 mA입니다.

시리얼 전원 입력은 9–30 VDC, 최대 525 mA이고 DC 커넥터 또는 시리얼 포트 1의 RI 핀으로 받습니다.

PortServer TS P MEI 사양

TS 2·4 P MEI 사양표

항목사양
파트 넘버70001992 (TS 2 P MEI) · 70001993 (TS 4 P MEI)
시리얼RS-232/422/485 (스위치 선택), RJ-45, 2 · 4포트
시리얼 속도최대 230 Kbps
이더넷10/100 Mbps 자동 감지, 1500 VAC 이상 절연
PoEIEEE 802.3af
전원 입력9–30 VDC
전원 공급 장치출력 12 VDC / 최대 0.5 A · 입력 100–240 VAC (국제형)
소비 전력일반 4 W · 최대 6 W
크기 · 무게13.34 × 8.46 × 2.42 cm · 64 g
동작 온도0 °C – 50 °C
상대 습도5% – 90% (비응축)
서지 보호4 kV 버스트 (EN61000-4-4) · 2 kV 서지 (EN61000-4-5)
시리얼 ESD15 kV (인체 모델)
프로토콜UDP/TCP, PPP, DHCP/RARP/ARP-Ping, Telnet, Reverse Telnet, RFC 2217, Modbus-Modbus/TCP 변환
관리HTTP/HTTPS, CLI, SNMP 읽기/쓰기, Digi Port Authority
보안 · 소프트웨어SSHv2, RealPort, 모뎀 에뮬레이션, 포트 버퍼링
부속RJ-45 - DB-9F 콘솔 어댑터 포함
LED링크, 전원
EMCCE, FCC Part 15 Class A, EN55024, EN55022 Class A · 안전 UL 1950, CSA 22.2 No. 950
Digi 시리얼-이더넷 디바이스 서버(PoE 포함) 제품 사진

활용 분야

콘센트 없는 위치의⁣ 시리얼 장치 연결

  • PoE 설치 환경 — 콘센트가 없는 위치에도 PoE로 설치합니다.
  • 현장 소형 장치 — 시리얼 포트 전원 출력으로 소형 장치를 직접 구동합니다.

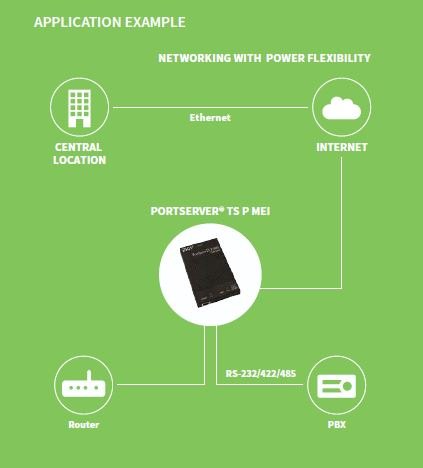

DIGI PortServer TS P MEI - PoE 전원으로 시리얼 장비를 연결하는 적용 구성도
PoE 전원으로 시리얼 장비를 연결하는 적용 구성도

같은 계열

TS P MEI와 전원·포트가⁣ 다른 시리얼 서버

  • Digi One SP — DB-9M 1포트, RS-232/422/485 스위치 선택의 9.4 × 4.3 × 2.3 cm 소형 본체
  • PortServer TS M MEI — RS-232/422/485 3포트에 v.90/v.92 모뎀(RJ-11) 내장
  • PortServerTS MEI — RS-232/422/485 스위치 선택 RJ-45 1·2·4포트, RealPort와 SSHv2
  • PortServer TS — RS-232 전용 RJ-45 1·2·4포트
