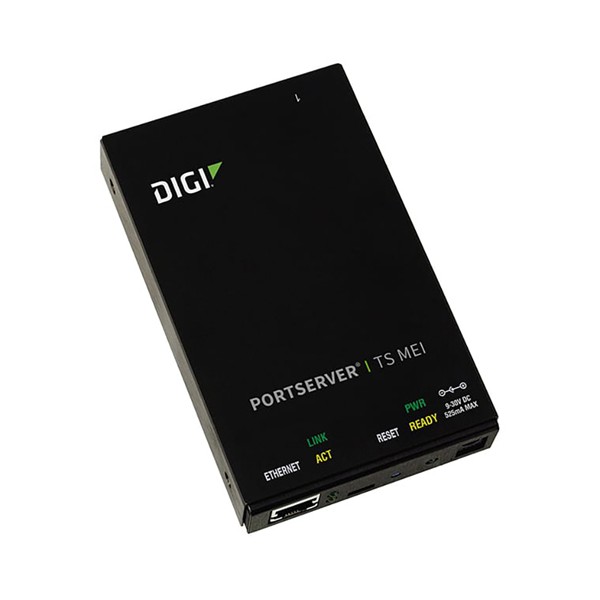

Digi PortServerTS MEI 시리얼(RS232/485/422)-이더넷 디바이스 서버

MODEL
PortServerTS MEI
브랜드
DIGI

232·422·485 장비를⁣ 스위치로 맞춤

Digi PortServerTS MEI 시리얼(RS232/485/422)-이더넷 서버⁣ 파트 넘버 : 70001805 (1포트)⁣ 시리얼 : RS-232/422/485 (스위치 선택)⁣ 시리얼 속도 : 최대 230 Kbps

견적 받기

Digi 한국 독점 공급 파트너

PortServerTS MEI는 RS-232/422/485를 스위치로 고르는 RJ-45 1·2·4포트 시리얼 서버(Serial Device Server)입니다. 10/100 이더넷에 연결하며 RealPort와 SSHv2를 지원합니다.

포트당 최대 230 Kbps이고 전원은 9–30 VDC입니다. (주)테솔이 국내에 공식 공급합니다.

1 · 2 · 4포트

RJ-45 시리얼

RS-232/422/485

스위치 선택

SSHv2

SSL/TLS 지원

0 °C – 60 °C

동작 온도

1·2·4포트

TS 1·2·4 MEI의⁣ 스위치 선택 시리얼 모드

PortServerTS MEI는 RJ-45 포트마다 RS-232, RS-422, RS-485를 스위치로 고릅니다. 모델은 1포트(70001805), 2포트(70001806), 4포트(70001807)입니다. 422·485 장비와 232 장비가 섞인 현장에 같은 모델로 대응합니다.

항목내용
RealPortCOM 포트 리디렉터, 서버 측 설치로 COM 포트 프로그램 유지
보안SSHv2, SSL/TLS, Reverse SSH
프로토콜UDP/TCP, Telnet, RFC 2217, Reverse Telnet, PPP, Modbus-Modbus/TCP 변환
관리HTTP/HTTPS, CLI, SNMP 읽기/쓰기, Digi Port Authority
부속RJ-45 - DB-9F 콘솔 어댑터 포함

RJ-45 시리얼 케이블 포트

RJ-45 시리얼 포트에 전용 케이블을 연결해 장비를 잇습니다. DB-9M 커넥터를 사용하는 Digi One SP와 케이블 종류가 다르므로 연결할 장비의 커넥터를 먼저 정리하세요.

PortServerTS MEI 사양

TS MEI 1·2·4포트 사양표

항목사양
파트 넘버70001805 (1포트) · 70001806 (2포트) · 70001807 (4포트)
시리얼RS-232/422/485 (스위치 선택), RJ-45
시리얼 속도최대 230 Kbps
신호TXD, RXD, RTS, CTS, DTR, DSR, DCD
이더넷10/100 Mbps 자동 감지, 전이중/반이중, 1500 VAC 이상 절연
전원 입력9–30 VDC, 잠금 배럴 커넥터
전원 공급 장치출력 12 VDC / 1.5 A · 입력 100–240 VAC 50–60 Hz (벽면 설치)
소비 전력일반 4 W · 최대 6 W
크기 · 무게13.34 × 8.46 × 2.42 cm · 64 g
동작 온도0 °C – 60 °C
보관 온도-40 °C – 85 °C
상대 습도5% – 95% (비응축)
서지 · ESD4 kV 버스트 (EN61000-4-4) · 2 kV 서지 (EN61000-4-5) · 시리얼 15 kV (인체 모델)
LED링크, 동작, 전원, 상태
COM 포트 OS 지원Windows 7·8·8.1·10, Windows Server 2012·2016·2019, Linux
승인UL/CUL 60950, IEC 60950, CB, CE, FCC Part 15 Class A, EN55024, EN55022 Class A

활용 분야

422·485 장비가 섞인⁣ 설비의 통합 연결

  • 422·485 산업 장비 — RS-422·485 방식의 장비를 한 대의 서버로 묶어 관리합니다.
  • 시리얼 장비 이더넷 연결 — 시리얼 장비를 이더넷으로 연결해 중앙 시스템과 통신합니다.

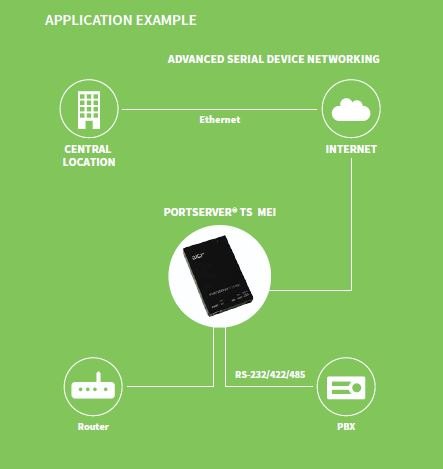

DIGI PortServerTS MEI - 시리얼 장비를 이더넷으로 연결하는 적용 구성도
시리얼 장비를 이더넷으로 연결하는 적용 구성도

같은 계열

PortServerTS MEI와 포트 방식이⁣ 다른 서버

  • Digi One SP — DB-9M 1포트, RS-232/422/485 스위치 선택의 9.4 × 4.3 × 2.3 cm 소형 본체
  • PortServer TS P MEI — 802.3af PoE 수전과 시리얼 포트 전원 출력을 갖춘 2·4포트
  • PortServer TS M MEI — RS-232/422/485 3포트에 v.90/v.92 모뎀(RJ-11) 내장
  • PortServer TS — RS-232 전용 RJ-45 1·2·4포트
