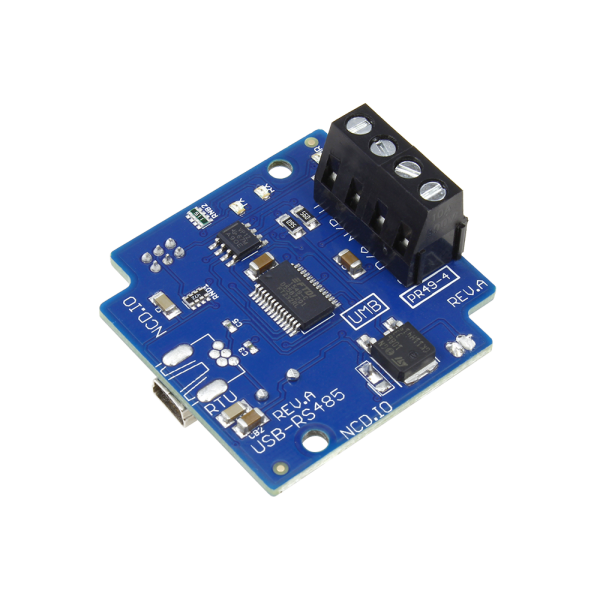

NCD PR49-4 USB 인터페이스가있는 RS-485 직렬 통신 컨버터 FT232RL SN65HVD12D

NCD PR49-4 USB 인터페이스가있는 RS-485 직렬 통신 컨버터 FT232RL SN65HVD12D

MODEL
PR49-4
브랜드
NCD
제품문의 구매하기

PC의 USB 포트를
RS-485에 연결하는 변환기

NCD PR49-4 USB-RS-485 시리얼 통신 변환기

견적 받기

NCD 국내 정식 공급 파트너

NCD PR49-4는 FT232RL USB 직렬 칩과 SN65HVD12D 드라이버 칩으로 PC의 USB 포트를 RS-485 네트워크에 연결하는 USB-RS-485 시리얼 통신 변환기(USB to RS-485 컨버터, 시리얼 모뎀)입니다. 3선 RS-485 노드의 설정과 통신값 확인을 PC에서 처리합니다.

USB 미니 케이블이 포함되어 PC에 꽂고 3선 나사 단자만 배선하면 몇 분 안에 RS-485 네트워크를 구성합니다. 네 번째 단자의 레귤레이트된 5VDC 출력은 확장 장치 전원으로 사용하며, 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

5종

선택 가능한 RS-485 보레이트

3선

RS-485 연결 나사 단자

LED 3개

USB · TX · RX 상태 표시

5VDC

네 번째 단자의 보조 출력

특징

상태 LED로 확인하는
USB 직결 변환

핵심 특징현장에서 달라지는 점
USB → RS-485 변환노트북의 USB 포트에서 바로 RS-485 신호를 만들므로 별도의 시리얼 장비 없이 노드 설정 작업을 시작합니다.
FT232RL과 SN65HVD12D 조합USB 직렬 통신과 RS-485 드라이버를 한 기판에 갖춰 PC 쪽은 가상 직렬 포트, 버스 쪽은 RS-485로 분리해 다룹니다.
보레이트 5종9600부터 115200까지 노드 설정에 맞춰 고르므로 속도가 다른 장치를 같은 변환기로 점검합니다.
USB · TX · RX 상태 LED연결과 송수신 여부를 불빛으로 구분하므로 통신이 끊겼을 때 PC 측 문제인지 버스 측 문제인지 먼저 판별합니다.
5VDC 보조 출력네 번째 단자의 레귤레이트된 5VDC를 확장 장치에 연결해 별도 전원 배선을 줄입니다.
USB 미니 케이블 포함구성품 케이블로 바로 연결하므로 현장에서 케이블을 따로 찾을 필요가 없습니다.

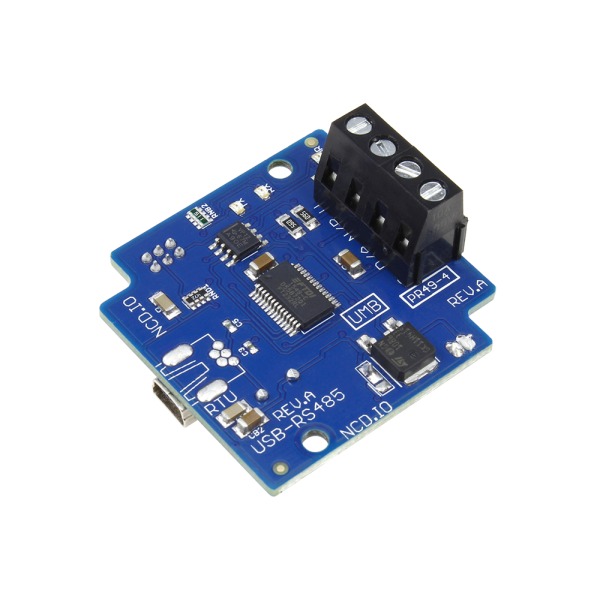

NCD PR49-4 - 스크류 단자대와 USB 포트가 있는 RS-485 변환 기판
스크류 단자대와 USB 포트가 있는 RS-485 변환 기판

통신 설정

보레이트 선택과
3선 배선 기준

보레이트는 RS-485 노드에 맞춰 정하며, 기본값으로 권장하는 9600이 최대 통신 거리를 확보하는 데 유리합니다. NCD 노드는 19.2K, 38.4K, 115.2K 보드도 지원하므로 속도를 올려야 하는 장치는 해당 값으로 설정합니다.

3선 나사 단자 배선

변환기의 3선 나사 단자를 RS-485 네트워크에 연결하고 PC 쪽은 USB 미니 케이블로 잇습니다. 모든 RS-485 3선 네트워크와 호환되며, 여러 장치를 동시에 다루려면 소프트웨어 프로토콜을 따로 구성하세요.

USB 드라이버는 FTDIChip.com에서 받아 설치합니다. 드라이버를 설치하면 PC에서 직렬 포트로 인식되어 터미널 프로그램이나 직접 작성한 코드로 노드와 통신합니다.

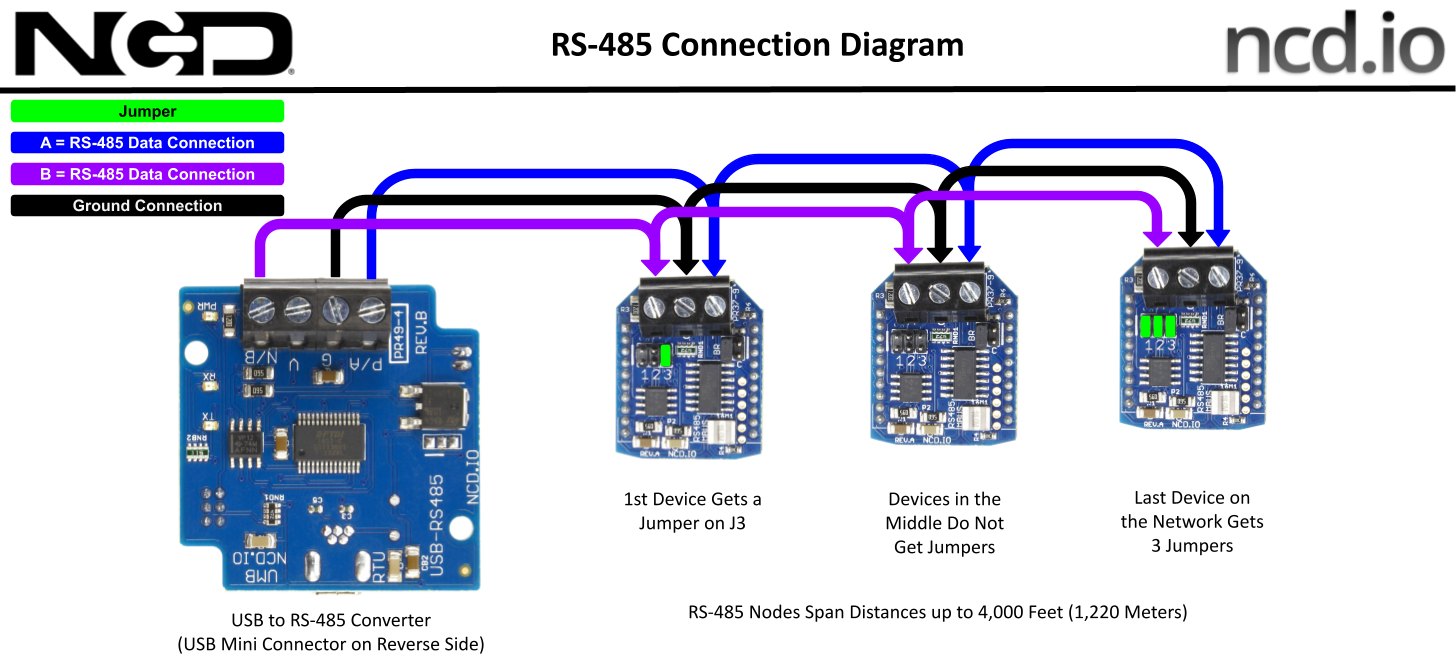

NCD PR49-4 - USB 컨버터와 RS-485 노드의 네트워크 연결도
USB 컨버터와 RS-485 노드의 네트워크 연결도

사용 방법

PR49-4 USB-RS-485 변환기
Base Station 연결과 첫 명령

PR49-4는 PC에서 가상 직렬 포트로 인식되고, Windows용 Base Station 소프트웨어로 RS-485 버스의 NCD 노드를 설정하고 시험합니다. 명령 시험은 Base Station 안의 Comm Operator에서 바이트를 직접 보냅니다.

소프트웨어·도구하는 일
Base StationWindows 8·10용 NCD 장치 설정·시험 프로그램
Comm OperatorBase Station 안의 터미널 도구, Quick Send로 명령 전송
Device Configuration노드별 E3C 장치 번호 지정과 Store Configuration 저장

처음 연결하는 순서

순서할 일
1ncd.io/start에서 Base Station을 내려받아 Windows PC에 설치합니다.
2포함된 USB 미니 케이블로 PR49-4를 PC에 연결하고, 3선 나사 단자를 RS-485 노드에 배선합니다.
3여러 노드를 쓸 때는 노드를 한 대씩 연결해 Device Configuration에서 서로 다른 E3C 장치 번호를 저장합니다.
4모든 노드를 데이지 체인으로 배선하고 노드 모듈의 종단 점퍼를 맞춘 뒤 전원을 켭니다.
5Base Station에서 9600을 고르고 MORE → Comm Operator를 열어 API Mode를 체크합니다.
6Quick Send에 명령을 입력하고 Send를 눌러 노드의 반응을 확인합니다.

Comm Operator 명령 예시 (ProXR 노드)

명령하는 일
254 47 0 0 1첫 번째 릴레이 토글
254 252 3장치 번호 3인 노드 지정

위 명령은 RS-485 노드 모듈을 장착한 ProXR 릴레이 컨트롤러 기준입니다. NCD 이외 장비는 해당 장비의 통신 규약을 따르세요.

장치 번호를 RS-485로 지정할 때는 버스에 노드를 한 대만 연결하세요. 254 252 3을 보내면 장치 번호 3인 노드만 Ready LED가 켜지고, 나머지 노드는 Busy와 Ready LED가 함께 켜져 비활성 상태임을 나타냅니다.

사양

USB-RS-485
변환 사양

항목사양
제품 번호PR49-4
변환 방식USB → RS-485
USB 직렬 칩FT232RL
RS-485 드라이버 칩SN65HVD12D
RS-485 연결 단자3선 나사 단자
보조 출력네 번째 단자 · 레귤레이트된 5VDC
USB 인터페이스USB 미니 · 케이블 포함
상태 표시USB · TX · RX LED
지원 보레이트9600 · 19200 · 38400 · 57600 · 115200
기본 보레이트9600(권장)
호환 네트워크모든 RS-485 3선 네트워크
USB 드라이버FTDIChip.com에서 다운로드

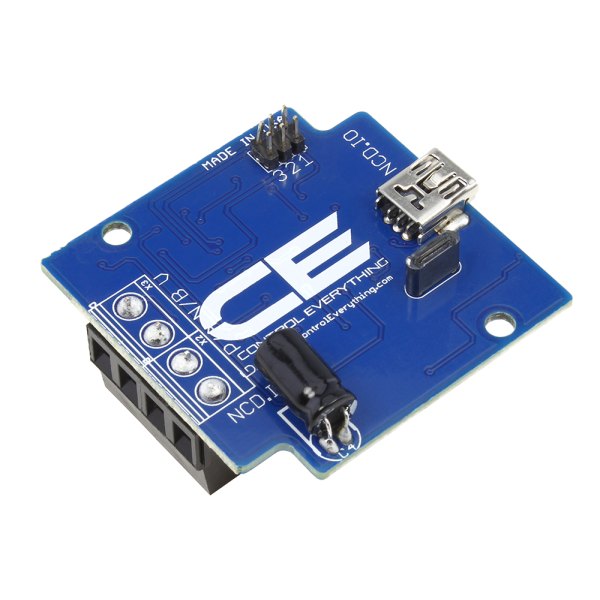

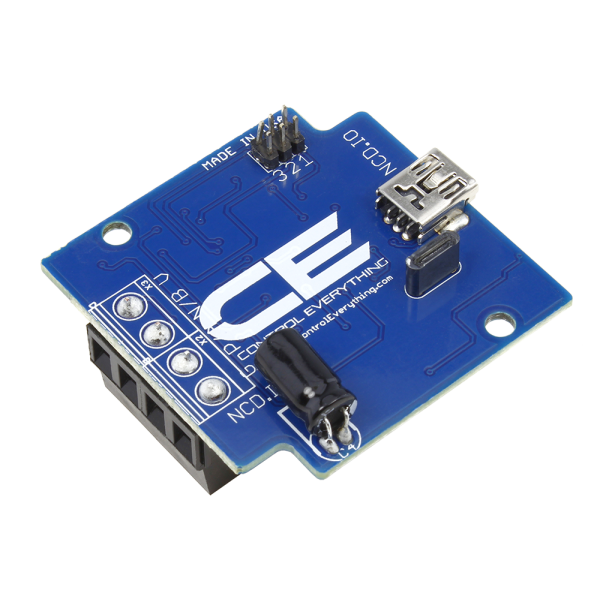

NCD PR49-4 - 미니 USB 포트와 단자대가 보이는 변환 기판 뒷면
미니 USB 포트와 단자대가 보이는 변환 기판 뒷면

활용 분야

PC로 다루는
RS-485 현장

  • RS-485 노드 설정 — PC를 네트워크에 연결해 NCD 노드의 통신 파라미터를 변경합니다.
  • 통신값 모니터링 — NCD 노드가 보내는 값을 PC에서 읽어 배선과 통신 상태를 점검합니다.
  • 3선 RS-485 네트워크 구축 — 몇 분 안에 PC와 노드를 잇는 시험 환경을 만듭니다.
  • 확장 장치 전원 — 네 번째 단자의 5VDC 출력을 확장 장치에 연결합니다.

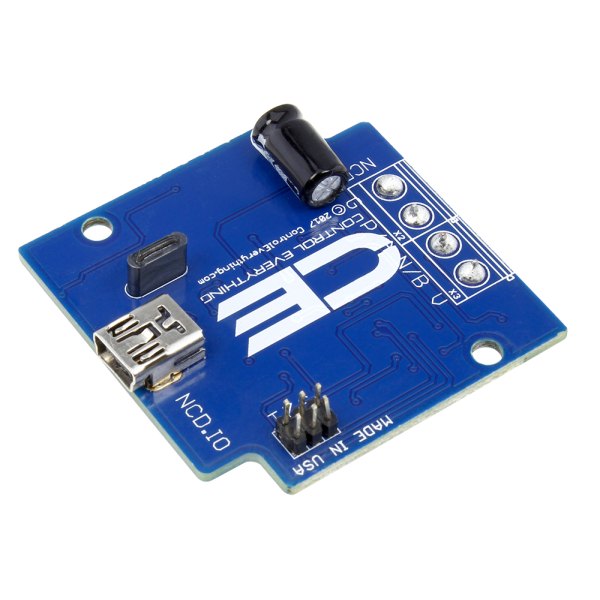

NCD PR49-4 - 미니 USB 포트와 핀 헤더가 있는 기판 뒷면 모습
미니 USB 포트와 핀 헤더가 있는 기판 뒷면 모습

선택 가이드

연결 대상별
권장 제품

이럴 때 (현장 조건)권장 모델선택 이유
PC의 USB 포트를 RS-485 네트워크에 연결할 때PR49-4USB 미니 케이블이 포함된 변환기로 보레이트 5종을 지원합니다.
노드 사이 RS-485 배선을 한곳에 모을 때PR49-17RJ11 2개와 나사 단자 2개를 갖춘 정션 보드로 변환기와 CAT3/5 케이블로 이어집니다.
NCD IoT 장치를 이더넷에 연결할 때PR49-28XPort 기반으로 TCP/IP 통신을 지원하는 이더넷 어댑터입니다.

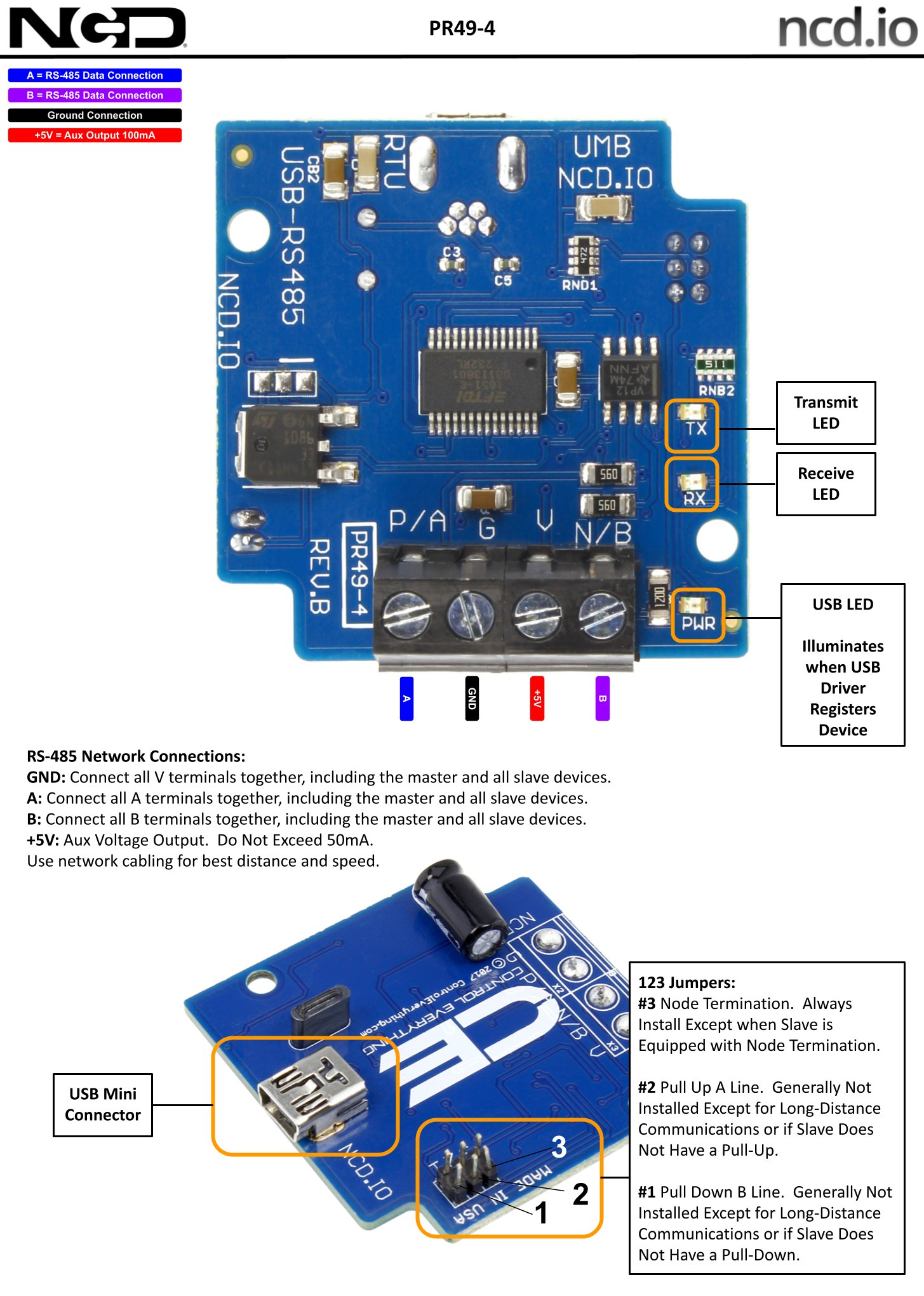

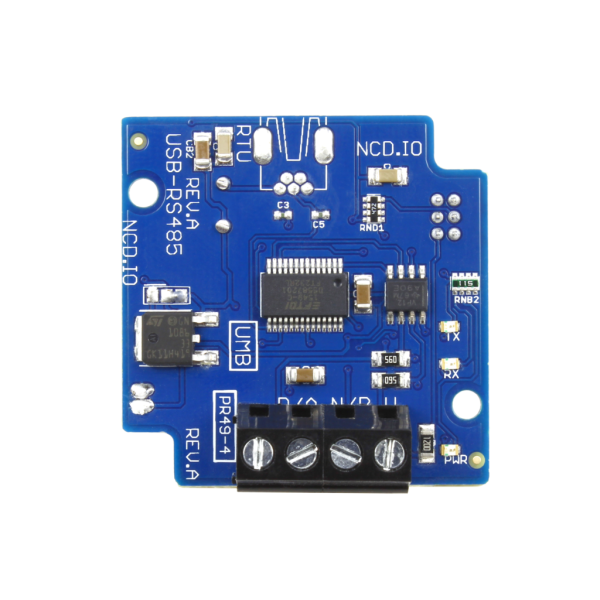

NCD PR49-4 - USB-RS-485 컨버터의 단자와 표시등 위치 설명도
USB-RS-485 컨버터의 단자와 표시등 위치 설명도

구성·옵션

구성품과
소프트웨어

항목내용
품번PR49-4
구성품USB-RS-485 변환기 · USB 미니 케이블
USB 드라이버FTDIChip.com에서 다운로드

제품 상세 이미지

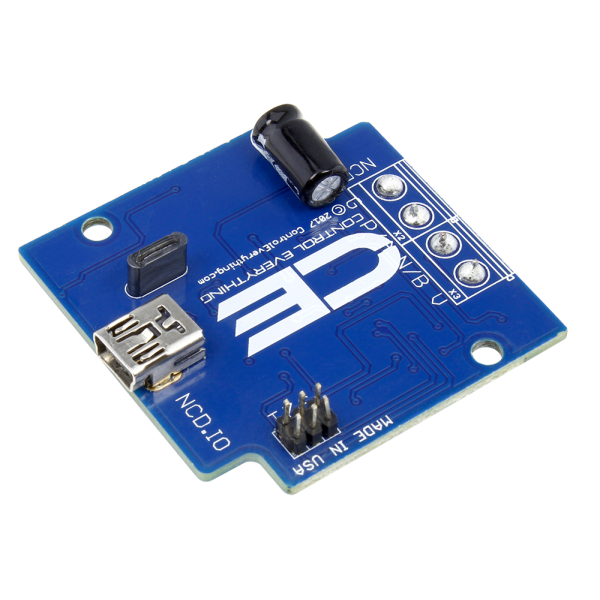

NCD PR49-4 상세 이미지 1
NCD PR49-4 상세 이미지 2

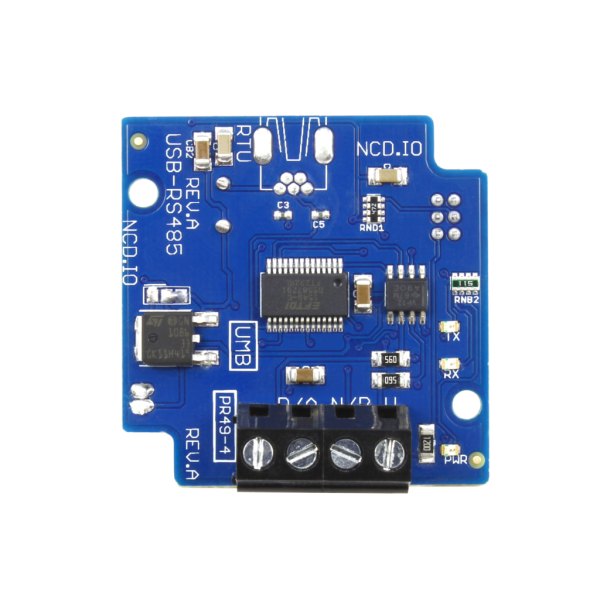

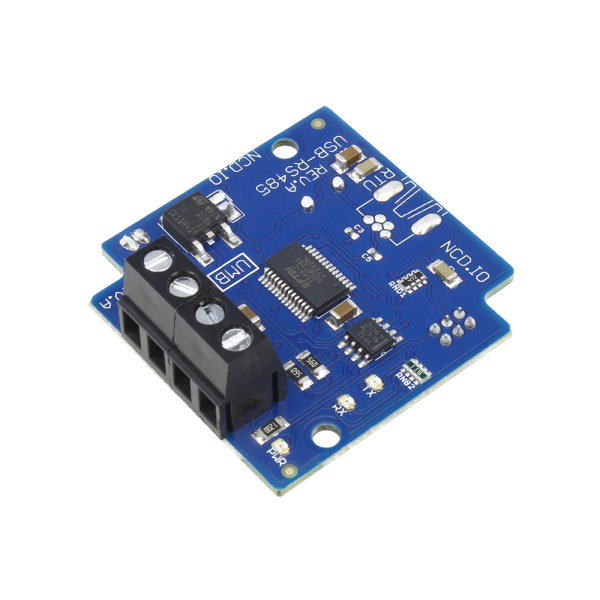

NCD PR49-4 - 위에서 내려다본 변환 기판과 단자대 배열 모습
위에서 내려다본 변환 기판과 단자대 배열 모습
