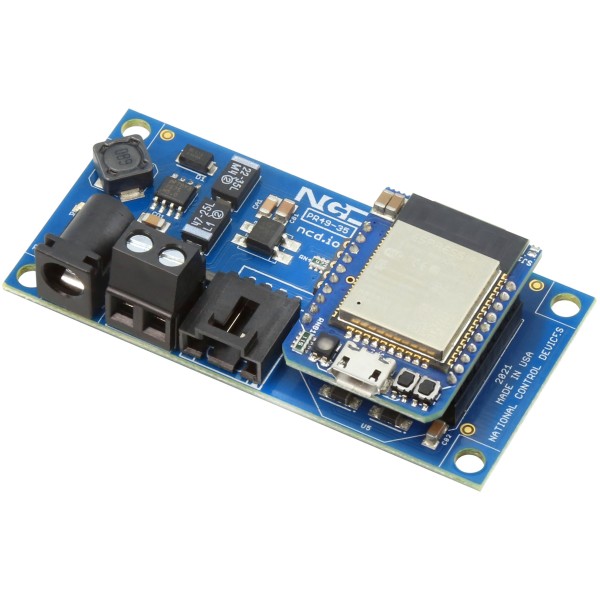

NCD PR49-35_PR55-22 MQTT Bluetooth 및 USB가있는 WiFi to I2C 변환기

MODEL
PR49-35_PR55-22
브랜드
NCD

Wi-Fi와 MQTT로⁣ I2C 장치에 접속

NCD PR49-35_PR55-22 Wi-Fi I2C 변환기⁣ 통신 모듈 : PR55-22 Wi-Fi⁣ TCP 포트 : 기본 2101 (변경 가능)⁣ 전원 : 외부 12 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD PR49-35_PR55-22는 Wi-Fi·Bluetooth·USB 모듈을 갖춘 Wi-Fi to I2C 변환기(WiFi to I2C Converter)로, TCP 명령뿐 아니라 MQTT 서버에도 연결해 I2C 데이터를 주고받습니다. PR55-22 모듈 하나로 Bluetooth SPP와 USB 가상 COM 포트도 사용합니다. (주)테솔이 국내에 공식 공급합니다.

유선 랜을 끌어오기 어려운 자리에서는 Wi-Fi로, 시험 단계에서는 USB 케이블로 PC에 바로 연결할 수 있습니다. 외부 12 VDC 전원이 필요하며 별도로 준비합니다.

Wi-Fi

TCP 2101 · MQTT

Bluetooth SPP

가상 COM 포트

USB Micro

가상 COM 포트

38~400 KHz

I2C 버스 속도

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

2종

이더넷 · Wi-Fi 통신 모듈

2101

기본 TCP 포트 번호

38 ~ 400 KHz

선택하는 I2C 버스 속도

12 VDC

필요한 외부 전원

접속 방식

PR55-22 모듈의⁣ 네 가지 접속 경로

경로동작
Wi-Fi TCP내장 웹 페이지로 공유기에 접속하고, 기본 TCP 포트 2101로 읽기·쓰기 명령을 보냅니다.
MQTTWi-Fi로 MQTT 서버에 연결해 저수준 I2C 데이터를 발행하고 구독합니다.
BluetoothBluetooth SPP로 연결하며 페어링 후 가상 COM 포트로 나타납니다.
USBUSB Micro 포트가 가상 COM 포트로 잡혀 일반 시리얼 명령을 사용합니다. 무료 AnyI2C로 바로 명령을 보낼 수 있습니다.

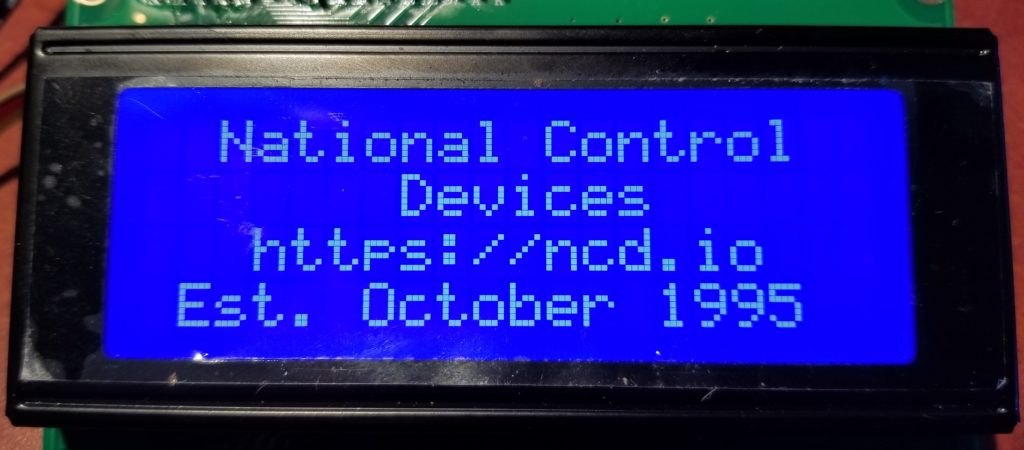

NCD PR49-35_PR55-22 - LCD 디스플레이에 문구가 표시된 모습
LCD 디스플레이에 문구가 표시된 모습

사용 방법

PR49-35_PR55-22⁣ 첫 접속 순서

순서할 일
1NCD I2C 장치를 nodeLynk 포트에 연결하고 외부 12 VDC 전원을 넣으세요.
2내장 웹 페이지에서 사용하는 공유기에 접속하도록 설정합니다.
3Windows PC에서 AnyI2C나 Alpha Station을 실행하고 변환기의 IP 주소와 TCP 포트(기본 2101)로 접속하세요.
4연결한 장치에 읽기·쓰기 명령을 보내 응답을 확인합니다.
5고정 IP로 운용할 때는 TCP 포트 번호를 정하고 서버 쪽 방화벽 규칙도 같은 포트로 맞추세요.

케이블이 긴 설비에서는 I2C 버스 속도를 낮춰 통신을 안정시키세요.

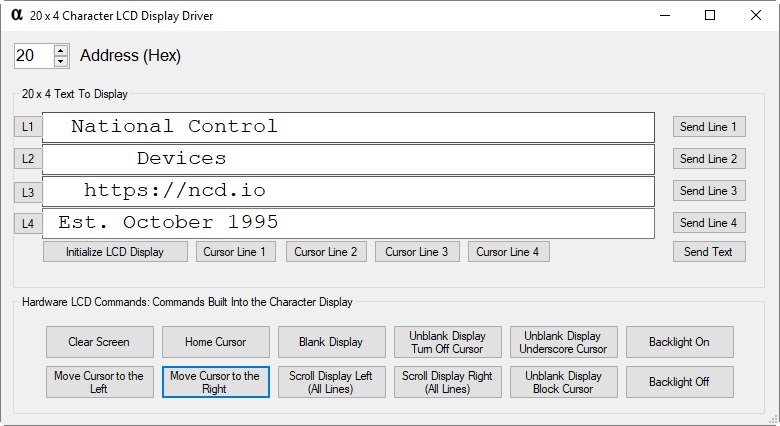

NCD PR49-35_PR55-22 - LCD 디스플레이 제어용 PC 프로그램 화면
LCD 디스플레이 제어용 PC 프로그램 화면

사양

PR49-35_PR55-22⁣ 사양 정리

항목사양
통신 모듈PR55-22 Wi-Fi · Bluetooth · USB
연결 방식Wi-Fi TCP/IP · MQTT · Bluetooth SPP · USB 가상 COM
IP 설정고정 IP · DHCP
TCP 포트기본 2101 (변경 가능)
I2C하드웨어 마스터, nodeLynk 5 V I2C
I2C 버스 속도38 · 100 · 200 · 300 · 400 KHz
명령읽기 · 쓰기 · 쓰기 후 읽기 · 버스 스캔 · 장치 재부팅 · 수동 정지
전원외부 12 VDC
소프트웨어Windows용 AnyI2C · Alpha Station (무료), Visual Studio 라이브러리

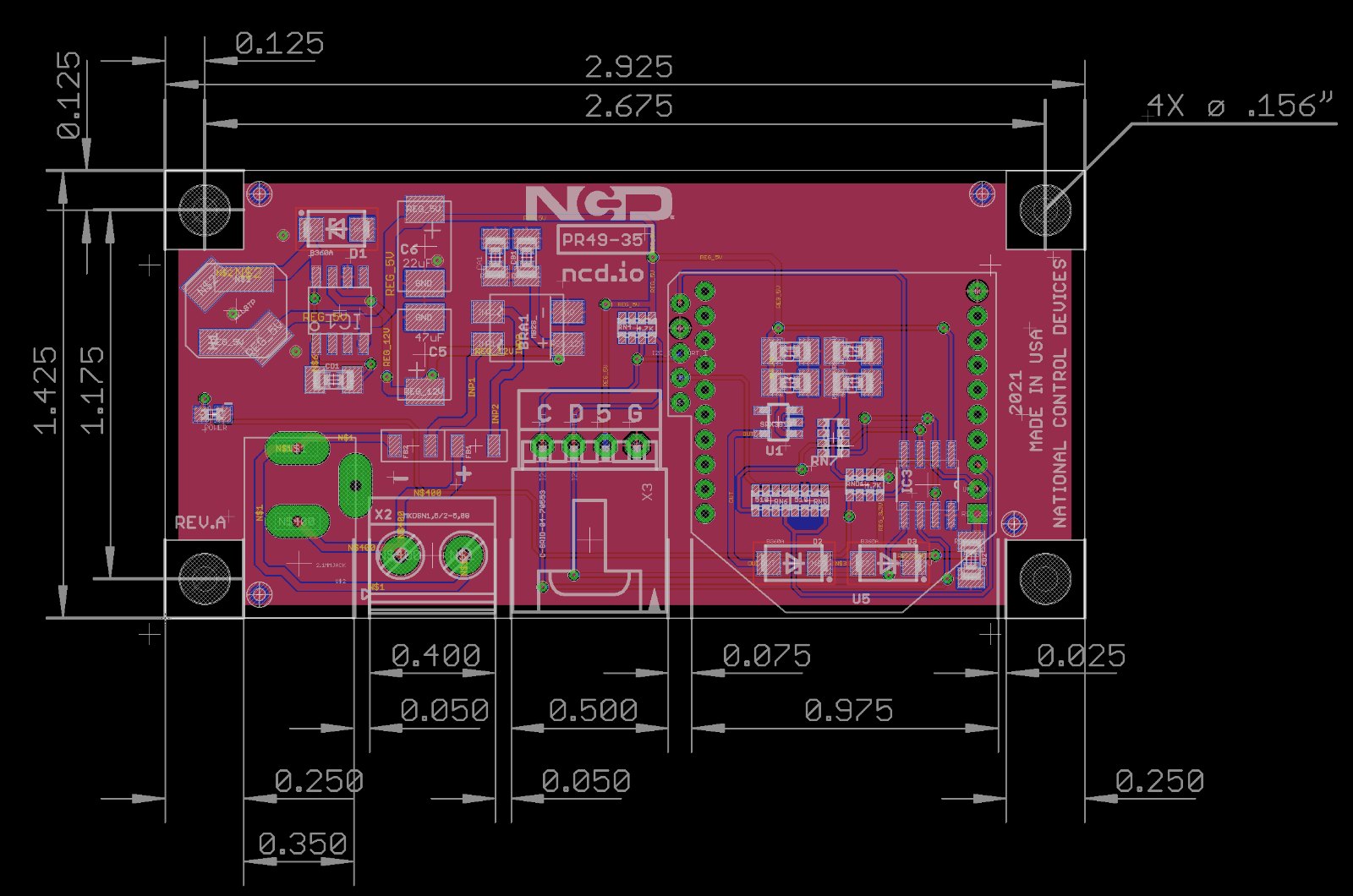

NCD PR49-35_PR55-22 - 회로 기판의 외형과 장착 홀 치수 도면
회로 기판의 외형과 장착 홀 치수 도면

활용 분야

배선이 어려운 곳의⁣ I2C 장치

  • Wi-Fi 현장 연결 — 랜 배선이 어려운 위치의 I2C 장치를 무선으로 연결합니다.
  • MQTT 연동 — 브로커를 사용하는 상위 시스템에 I2C 데이터를 올립니다.
  • PC 직접 연결 — USB 가상 COM 포트로 I2C 장치를 시험합니다.
  • 센서 읽기와 릴레이·PWM 컨트롤러, 4-20 mA 읽기·쓰기.

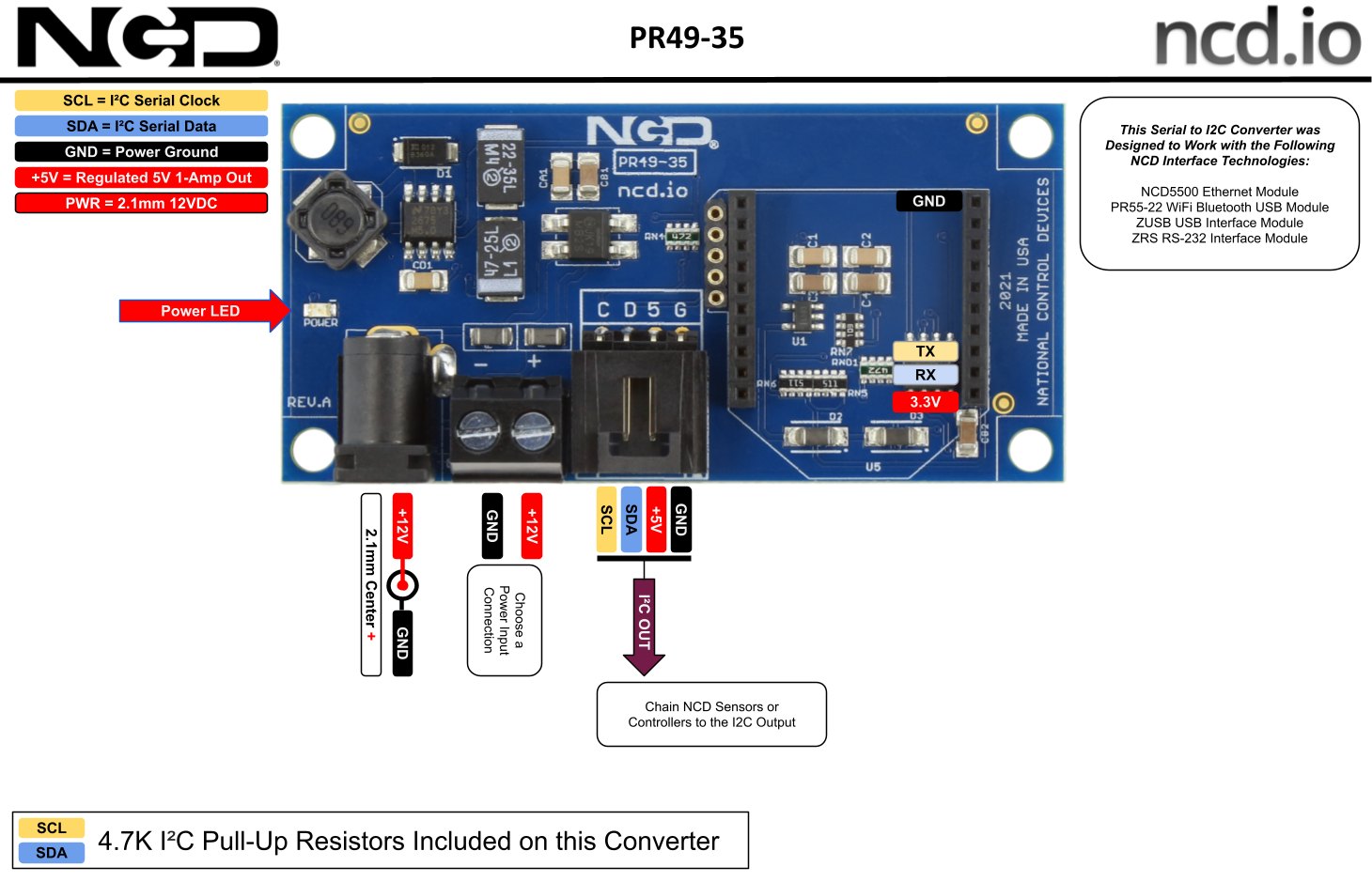

NCD PR49-35_PR55-22 - 변환기 기판의 단자와 전원 연결 설명도
변환기 기판의 단자와 전원 연결 설명도

제품 상세 이미지

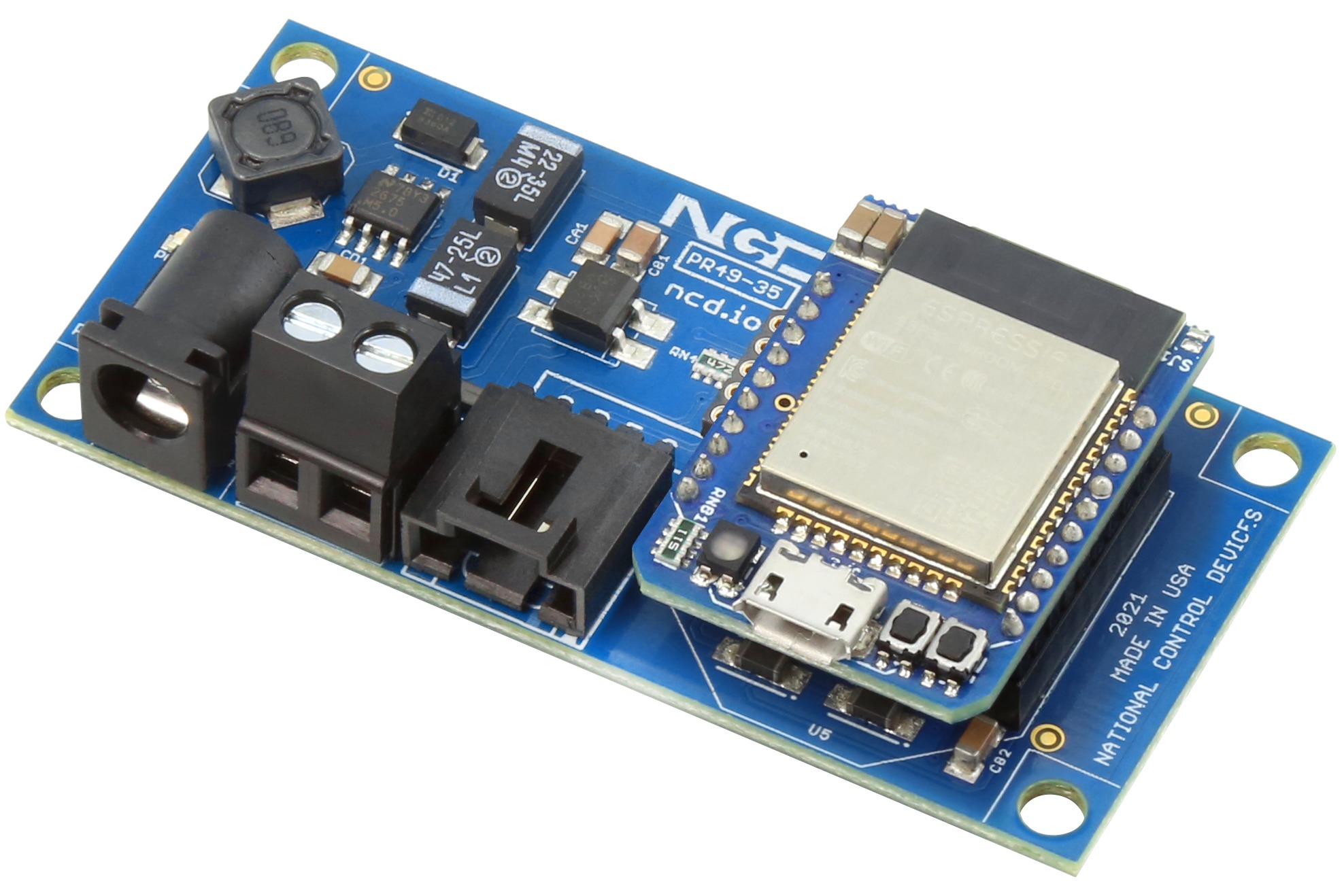

NCD PR49-35_PR55-22 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

통신 모듈 (NCD 스토어)

같은 계열

PR49-35_PR55-22와⁣ 이더넷 모델 비교

  • PR49-35_NCD5500 — NCD5500 이더넷 모듈로 랜 케이블 연결, UDP 13,000번 포트로 IP 확인

관련 제품

PR55-22 관련⁣ NCD 모듈
