이더넷·Wi-Fi로 받은 명령을
I2C 신호로 바꾸는 변환기

NCD PR49-35 이더넷 · Wi-Fi to I2C 변환기

견적 받기

NCD 국내 정식 공급 파트너

NCD PR49-35는 TCP 포트로 받은 명령을 하드웨어 I2C 마스터 통신으로 바꿔 NCD nodeLynk I2C 장치를 네트워크에서 제어하는 이더넷 · Wi-Fi to I2C 변환기(네트워크 I2C 게이트웨이)입니다. 통신 모듈에 따라 이더넷 NCD5500 모델과 Wi-Fi PR55-22 모델로 나뉩니다.

고정 IP와 DHCP를 모두 지원하고 기본 TCP 포트는 2101이어서 방화벽 규칙을 현장에 맞게 바꾸기 쉽습니다. I2C 버스 속도는 38 KHz부터 400 KHz까지 선택할 수 있으므로 케이블이 긴 설비에서는 속도를 낮춰 통신을 안정시킵니다. 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

2종

이더넷 · Wi-Fi 통신 모듈

2101

기본 TCP 포트 번호

38 ~ 400 KHz

선택하는 I2C 버스 속도

12 VDC

필요한 외부 전원

특징

네트워크 연결 하나로
I2C 장치를 제어

핵심 특징현장에서 달라지는 점
하드웨어 I2C 마스터소프트웨어 에뮬레이션이 아닌 하드웨어 마스터가 I2C 노드를 제어하므로 타이밍이 안정되고 호스트에 부하가 걸리지 않습니다.
고정 IP · DHCP사내 네트워크 정책에 맞춰 주소 방식을 고르므로 IP 관리 규칙을 바꾸지 않고 장치를 추가합니다.
TCP 포트 설정기본 2101번 포트를 변경할 수 있어 포트 충돌을 피하고 보안 정책에 맞춰 운용합니다.
I2C 명령 전체 지원읽기, 쓰기, 쓰기 후 읽기, 버스 스캔, 장치 재부팅, 수동 정지 명령을 모두 지원해 시험과 운영에 같은 경로를 사용합니다.
MQTT와 USB 가상 COMWi-Fi PR55-22 모델은 MQTT 서버에 연결하고 Bluetooth SPP, USB 가상 COM 포트로도 접속합니다.
무료 소프트웨어Windows용 AnyI2C와 Alpha Station은 무료이고 Visual Studio 라이브러리도 있어, 프로그램을 작성하지 않아도 첫 통신을 시험할 수 있습니다.

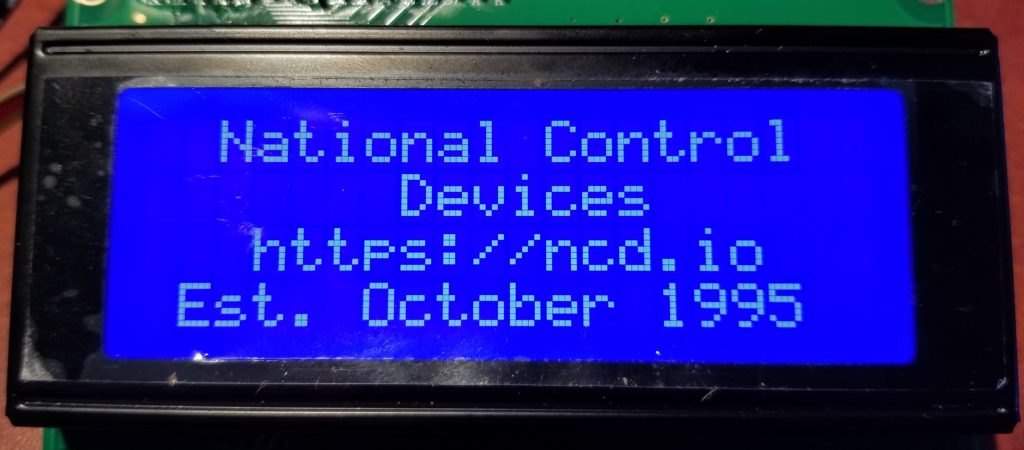

NCD PR49-35_NCD5500 - LCD 디스플레이에 문구가 표시된 모습
LCD 디스플레이에 문구가 표시된 모습

네트워크 설정

IP 주소와
TCP 포트 구성

이더넷 NCD5500 모델은 UDP 13,000번 포트로 자신의 주소를 주기적으로 전송하므로 DHCP로 받은 IP를 찾을 때 이 신호를 이용합니다. 고정 IP를 사용할 때는 TCP 포트 번호를 기본 2101에서 바꿔 두고, 서버 쪽 방화벽 규칙도 같은 포트로 설정해야 합니다.

케이블 길이에 맞는 버스 속도

38, 100, 200, 300, 400 KHz 중에서 속도를 고르므로 센서를 멀리 늘어놓은 체인은 낮은 속도로, 짧은 배선은 400 KHz로 운용합니다. 전원은 외부 12 VDC를 사용하며 별도로 준비하세요.

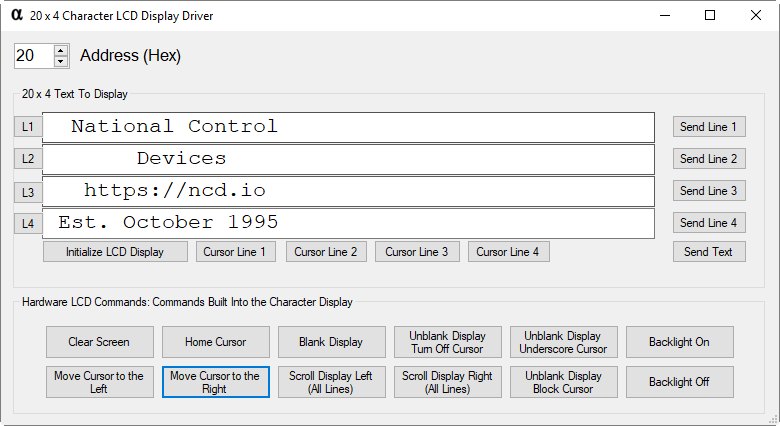

NCD PR49-35_NCD5500 - LCD 디스플레이 제어용 PC 프로그램 화면
LCD 디스플레이 제어용 PC 프로그램 화면

호환·소프트웨어

운영체제와
호환 범위

NCD nodeLynk I2C 장치는 모두 호환되고 4-20 mA 읽기·쓰기 같은 산업용 용도에도 사용합니다. Linux와 Mac에서도 하드웨어는 호환되지만 전용 소프트웨어는 Windows용만 제공되므로, 이 환경에서는 TCP 소켓으로 직접 명령을 보내는 프로그램을 작성합니다.

사용 방법

PR49-35 네트워크 I2C 변환기
IP 찾기와 TCP 연결

PR49-35는 Windows PC에서 AnyI2C와 Alpha Station으로 접속해 nodeLynk I2C 장치에 읽기·쓰기 명령을 보냅니다. Linux와 Mac에서는 전용 소프트웨어 대신 TCP 소켓으로 명령을 직접 보내는 프로그램을 작성합니다.

소프트웨어·도구하는 일
AnyI2CI2C 장치 읽기·쓰기 명령 시험
Alpha Station변환기 설정과 PC 프로그램 연동
Visual Studio 라이브러리Windows 응용 프로그램에서 변환기 제어

처음 연결하는 순서

순서할 일
1이더넷 NCD5500 모델은 랜 케이블로 네트워크에 연결하고, NCD I2C 장치를 nodeLynk 포트에 연결하세요.
2DHCP 환경이라면 UDP 13,000번 포트로 주기적으로 들어오는 신호를 받아 변환기의 IP 주소를 찾습니다.
3Windows PC에서 AnyI2C나 Alpha Station을 실행하고 변환기의 IP 주소와 TCP 포트(기본 2101)로 접속하세요.
4AnyI2C나 Alpha Station에서 연결한 장치에 읽기·쓰기 명령을 보내 응답을 확인합니다.
5고정 IP로 운용할 때는 TCP 포트 번호를 정하고 서버 쪽 방화벽 규칙도 같은 포트로 맞추세요.

케이블이 긴 설비에서는 I2C 버스 속도를 낮춰 통신을 안정시키세요.

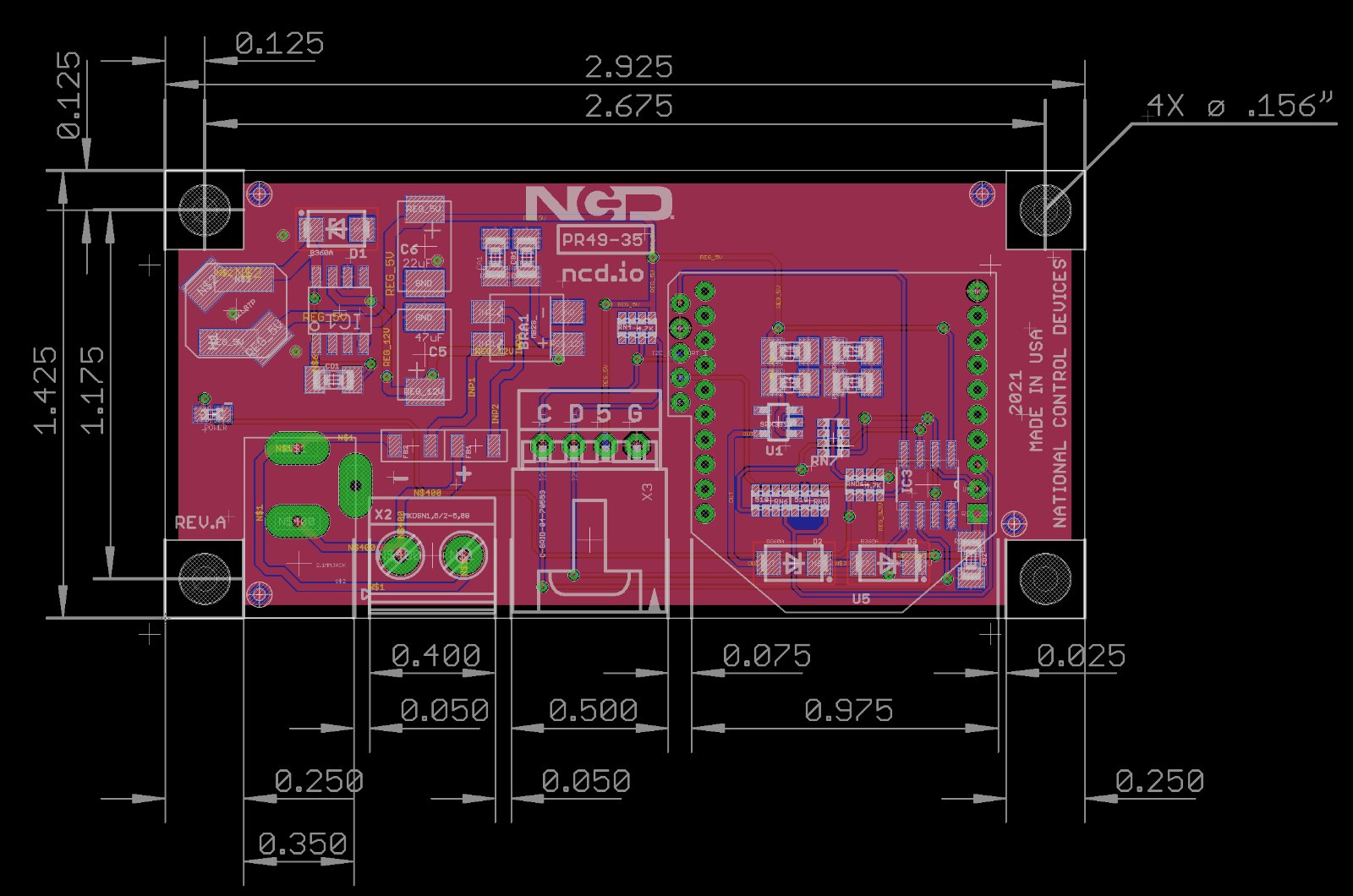

NCD PR49-35_NCD5500 - 회로 기판의 외형과 장착 홀 치수 도면
회로 기판의 외형과 장착 홀 치수 도면

사양

이더넷 · Wi-Fi
2개 모델 사양

항목PR49-35_NCD5500PR49-35_PR55-22
통신 모듈NCD5500 이더넷PR55-22 Wi-Fi
연결 방식이더넷 (TCP/IP)Wi-Fi TCP/IP · MQTT · Bluetooth SPP · USB 가상 COM
IP 찾기UDP 13,000번 포트 주기 전송해당 없음
(주)테솔 상품 코드16206901331620689512

시리즈 공통 사양

항목사양
I2C하드웨어 마스터, nodeLynk 5 V I2C
I2C 버스 속도38 · 100 · 200 · 300 · 400 KHz
네트워크 설정고정 IP · DHCP · TCP 포트 번호 설정 (기본 2101)
명령I2C 읽기 · 쓰기 · 쓰기 후 읽기 · 버스 스캔 · 장치 재부팅 · 수동 정지
전원외부 12 VDC
소프트웨어Windows용 AnyI2C · Alpha Station (무료), Visual Studio 라이브러리
호환 장치NCD nodeLynk I2C 장치 전부, 4-20 mA 읽기·쓰기 등 산업용 용도
Linux · Mac하드웨어 호환, 전용 소프트웨어 없음

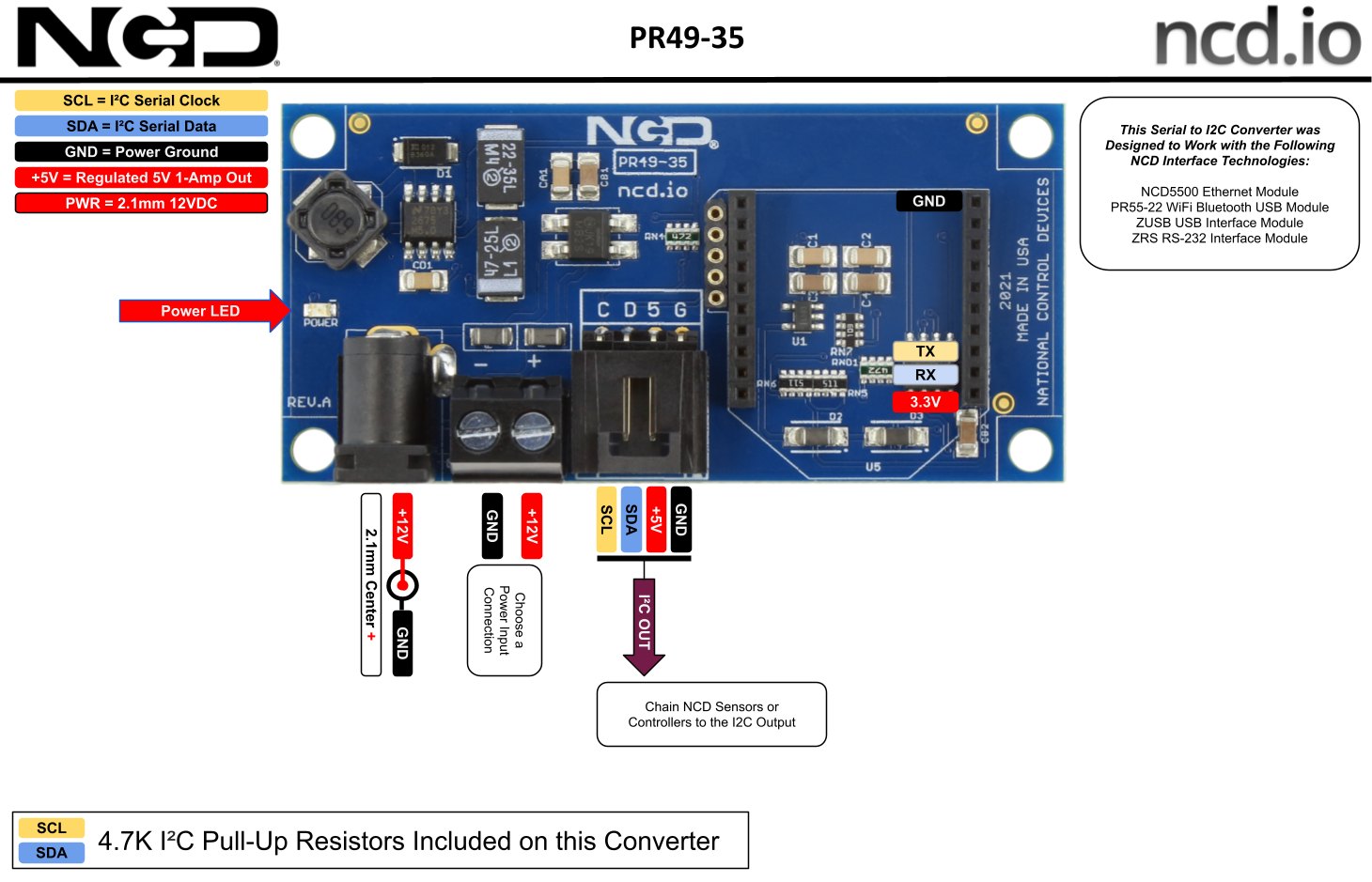

NCD PR49-35_NCD5500 - 변환기 기판의 단자와 전원 연결 설명도
변환기 기판의 단자와 전원 연결 설명도

활용 분야

네트워크에서 I2C를
다루는 현장

  • 산업용 4-20 mA 장치 — 네트워크 명령으로 전류 루프 값을 읽고 기록합니다.
  • 다중 I2C 센서 집계 — 여러 I2C 센서를 한 변환기로 모아 네트워크 한 곳에서 수집합니다.
  • 원격 장비 점검 — 버스 스캔으로 원격 설비의 I2C 장치 연결 상태를 확인합니다.
  • Wi-Fi 현장 연결 — 배선이 어려운 위치의 I2C 장치를 무선으로 연결합니다.
  • PC 직접 연결 — USB 가상 COM 포트로 PC와 I2C 장치를 연결해 시험합니다.

선택 가이드

유선 · 무선
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
유선 네트워크가 있고 안정성이 우선일 때PR49-35_NCD5500이더넷 TCP/IP 접속이며 UDP 13,000번 포트로 IP를 찾습니다.
배선이 어렵거나 PC와 직접 연결해야 할 때PR49-35_PR55-22Wi-Fi와 MQTT, Bluetooth SPP, USB 가상 COM을 지원합니다.

구성·옵션

통신 모듈과
별도 준비 품목

  • 옵션 — 이더넷 NCD5500 또는 Wi-Fi PR55-22 통신 모듈.
  • 소프트웨어 — Windows용 AnyI2C와 Alpha Station (무료).
  • 별도 준비 — 외부 12 VDC 전원 공급 장치.

제품 상세 이미지

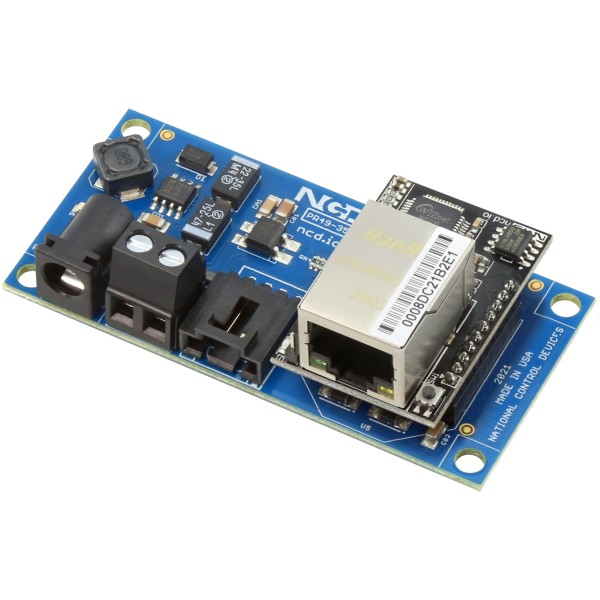

NCD PR49-35_NCD5500 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

통신 모듈 (NCD 스토어)

관련 제품

PR49-35와 함께 보는
NCD 네트워크 모듈
