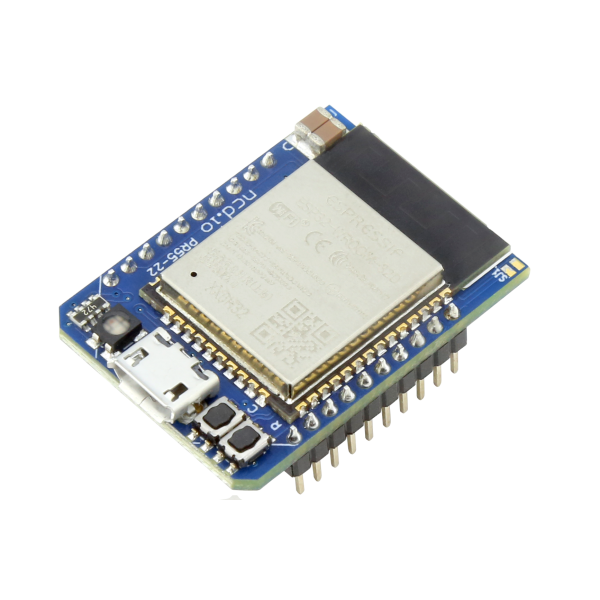

NCD PR55-22 Bluetooth USB MQTT가있는 WiFi 통신 모듈

MODEL
PR55-22
브랜드
NCD

NCD 컨트롤러를 Wi-Fi에⁣ 연결하는 소켓형 통신 모듈

NCD PR55-22 · 2.4 GHz Wi-Fi 통신 모듈⁣ Wi-Fi : 2.4 GHz IEEE 802.11 b/g/n⁣ 호환 : G2 보드 리비전⁣ 보안 : WPA

견적 받기

NCD 한국 독점 공급 파트너

NCD PR55-22는 2.4 GHz IEEE 802.11 b/g/n Wi-Fi를 지원하는 소켓형 통신 모듈로, TCP·UDP·MQTT·HTTP와 Bluetooth Classic, USB를 사용해 NCD 컨트롤러를 네트워크에 연결합니다.

소켓 모듈 풋프린트를 사용하므로 컨트롤러의 통신 방식을 모듈 교체만으로 바꿀 수 있습니다. WPA, WPA2, WPA2-Enterprise와 WPS를 지원하고 Soft AP 웹 화면에서 접속 정보를 설정합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 사용 설명서 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

2.4 GHz

Wi-Fi 802.11 b/g/n

256000

최대 Baud Rate

RGB LED

상태 표시 LED

Soft AP

웹 설정 화면

특징

소켓 교체로⁣ Wi-Fi 연결

핵심 특징현장에서 달라지는 점
소켓 모듈 방식컨트롤러의 통신 모듈만 바꾸는 방식이므로 보드 전체를 교체하지 않고 Wi-Fi 연결을 추가합니다.
Wi-Fi 보안 지원WPA, WPA2, WPA2-Enterprise와 WPS를 지원하므로 사내 무선망의 인증 방식에 맞추어 접속합니다.
DHCP 또는 고정 IP네트워크 정책에 따라 자동 할당과 고정 주소 중 하나를 고릅니다.
Soft AP 웹 설정모듈이 만든 임시 접속점에 연결해 웹 화면에서 접속 정보를 입력하므로 별도 설정 프로그램이 필요하지 않습니다.
릴레이 제어 웹 페이지릴레이를 켜고 끄는 기본 웹 페이지가 내장되어 있어 브라우저만으로 출력을 제어합니다.

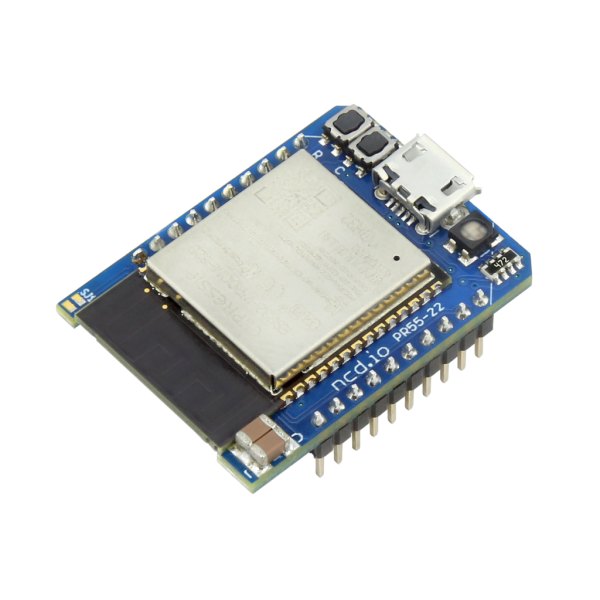

NCD PR55-22 - 마이크로 USB 포트와 무선 모듈이 있는 통신 보드
마이크로 USB 포트와 무선 모듈이 있는 통신 보드

통신 방식

프로토콜과⁣ 통신 속도

TCP, UDP, MQTT, HTTP로 서버와 데이터를 주고받고, Bluetooth Classic과 USB로 근거리 기기와 연결합니다. 표준 Baud Rate는 최대 256000까지 지원합니다.

모듈 상단의 RGB 상태 LED로 연결 상태를 현장에서 바로 확인합니다.

NCD PR55-22 Bluetooth USB MQTT가있는 WiFi 통신 모듈 제품 사진

상태 LED로 연결 확인

컨트롤러에 장착한 모듈의 RGB 상태 LED는 접속 과정과 연결 완료 여부를 색으로 알려 줍니다. 설치 후 첫 접속 때 LED 색을 함께 확인하세요.

호환 범위

호환 컨트롤러와⁣ 전원 유의점

G2 보드 리비전(Rev G2A, G2B, G2C 등) 컨트롤러와 호환되며, 새로 구입한 컨트롤러만 대상입니다. 기존에 설치된 구형 보드에 후장착하는 방식은 호환되지 않습니다.

이전 장치보다 전력을 더 사용하고 2.4 GHz 전용이므로 5 GHz 전용 무선망에는 접속할 수 없습니다. 설치할 무선망의 대역과 전원 용량을 먼저 확인하세요.

Taralist 시리즈 장치는 하루 한 번 NTP 서버와 시계를 동기화합니다.

사양

항목사양
Wi-Fi2.4 GHz IEEE 802.11 b/g/n
보안WPA · WPA2 · WPA2-Enterprise · WPS
IP 설정DHCP 또는 고정 IP
설정 방식Soft AP 웹 인터페이스
프로토콜TCP · UDP · MQTT · HTTP · Bluetooth Classic · USB
최대 Baud Rate256000
상태 표시RGB 상태 LED
내장 기능릴레이 제어 웹 페이지, Taralist 시계의 NTP 동기화(하루 1회)
장착 방식소켓 모듈 풋프린트
호환G2 보드 리비전(Rev G2A, G2B, G2C 등), 신규 구입 컨트롤러에 한함

활용 분야

원격 제어와⁣ 데이터 전송 현장

  • 원격 제어 — NCD 컨트롤러를 Wi-Fi 망에 올려 멀리서 켜고 끕니다.
  • MQTT 연동 — 서버와 장치 데이터를 MQTT로 주고받습니다.
  • 근거리 연결 — Bluetooth Classic으로 인접 기기와 통신합니다.
  • 웹 릴레이 제어 — 내장 웹 페이지에서 릴레이 출력을 제어합니다.

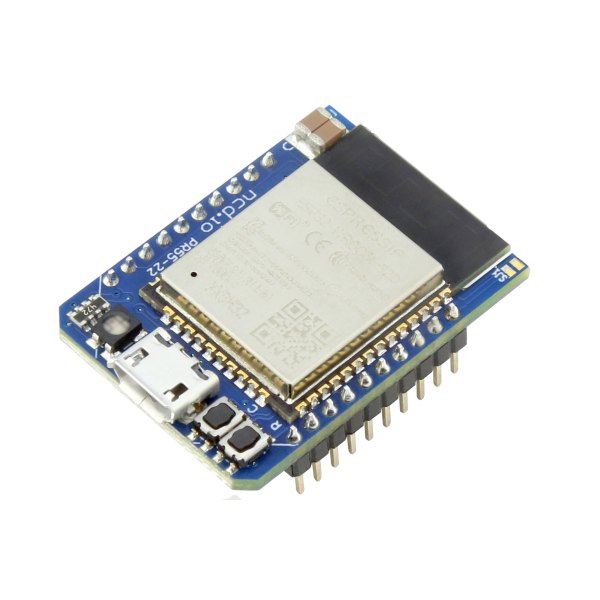

NCD PR55-22 - 핀 헤더와 무선 모듈이 장착된 통신 보드
핀 헤더와 무선 모듈이 장착된 통신 보드

선택 가이드

네트워크 조건별⁣ 확인 사항

이럴 때 (현장 조건)권장 모델선택 이유
2.4 GHz 무선망을 쓸 때PR55-222.4 GHz IEEE 802.11 b/g/n을 지원합니다.
5 GHz 전용 무선망일 때다른 모델 검토PR55-22는 2.4 GHz 전용이므로 접속할 수 없습니다.
구형 컨트롤러에 추가할 때신규 컨트롤러 구입후장착은 호환되지 않고 새로 구입한 컨트롤러만 대상입니다.
Wi-Fi와 BLE를 함께 쓸 때PR54-6ESP32 기반 IoT 모듈이 Wi-Fi와 BLE를 지원합니다.

구성·옵션

구성과⁣ 주문 안내

구성품내용
통신 모듈PR55-22 Wi-Fi 통신 모듈 1개
호스트G2 보드 리비전 NCD 컨트롤러 (별도 구입)
NCD PR55-22 Bluetooth USB MQTT가있는 WiFi 통신 모듈 제품 사진
