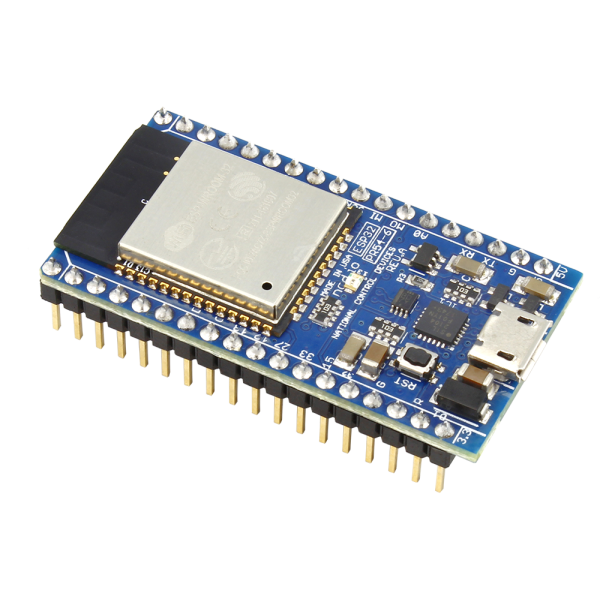

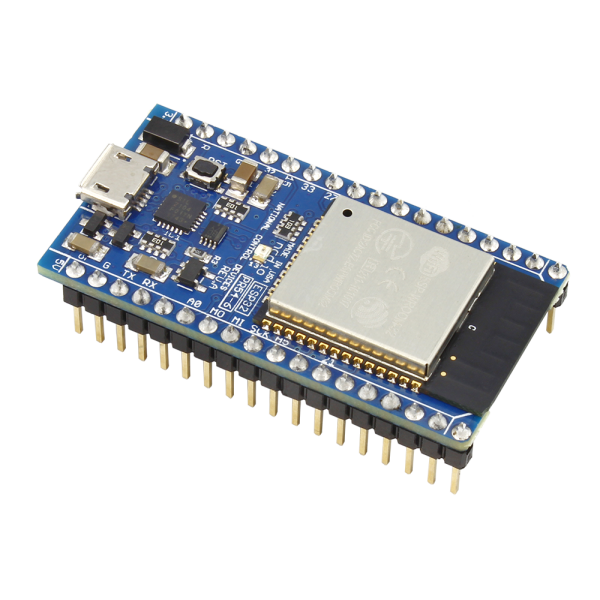

NCD PR54-6 USB가 통합 된 ESP32 IoT WiFi BLE 모듈

MODEL
PR54-6
브랜드
NCD

USB로 프로그래밍하는⁣ Wi-Fi·BLE ESP32 모듈

NCD PR54-6 ESP32 IoT Wi-Fi BLE 모듈⁣ 프로세서 : ESP32⁣ I2C : SDA · SCL 5 V 레벨 시프트⁣ 온보드 LED : IO13 핀 연결

견적 받기

NCD 한국 독점 공급 파트너

NCD PR54-6은 듀얼 코어 ESP32로 Wi-Fi와 Bluetooth·BLE 통신을 처리하는 ESP32 IoT 모듈(Wi-Fi BLE IoT 프로세서 모듈)입니다. NCD IoT 장치 소켓에 꽂아 I2C로 릴레이와 센서를 제어합니다.

두 코어가 80 MHz에서 240 MHz 범위로 클록을 조정하고 각 코어를 따로 제어하므로 통신 처리와 제어 로직을 코어별로 나누어 구성할 수 있습니다. USB 하나로 전원 공급과 프로그래밍을 처리하며, SDA·SCL이 5 V로 레벨 시프트되어 NCD IoT 장치에 바로 연결할 수 있습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

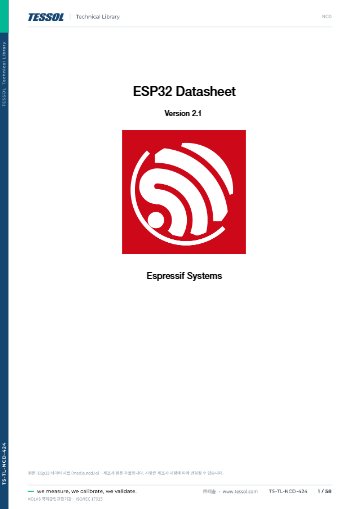

데이터시트와 도면

2 코어

80 MHz ~ 240 MHz 클록

Wi-Fi · BLE

무선 통신 두 가지

USB 내장

전원 공급과 프로그래밍

5 V I2C

SDA · SCL 레벨 시프트

특징

프로그래밍부터⁣ 네트워크까지 모듈 하나로

핵심 특징현장에서 달라지는 점
USB 한 포트전원 공급과 ESP32 프로그래밍을 하나의 포트로 처리해 개발 환경 준비 시간이 짧아집니다.
FT232RL USB-UARTUSB를 UART 가상 COM 포트로 변환하므로 시리얼 모니터로 동작 상태를 바로 확인합니다.
Arduino IDE 개발Arduino IDE와 Wire 언어로 프로그래밍하므로 기존 Arduino 코드를 그대로 가져와 개발할 수 있습니다.
Wi-Fi·AP·BLEWi-Fi 연결과 액세스 포인트 모드, Bluetooth·BLE를 모두 지원해 현장 설정 방식을 고를 수 있습니다.
내장 웹 서버웹 서버로 센서와 릴레이를 브라우저에서 제어하므로 별도 클라이언트 앱이 필요 없습니다.

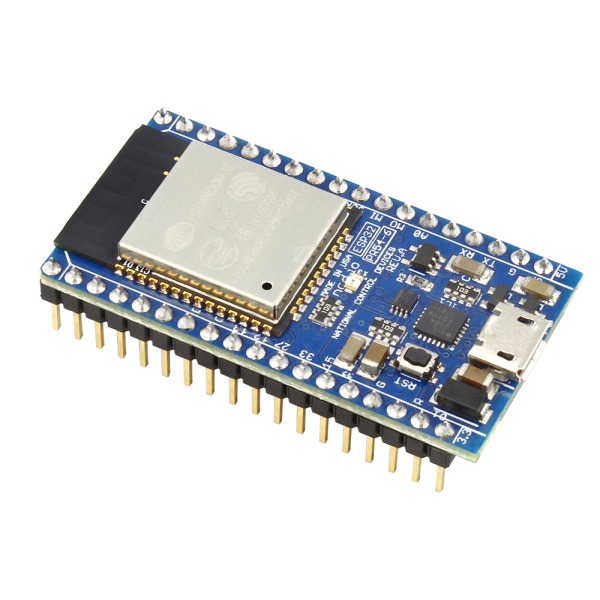

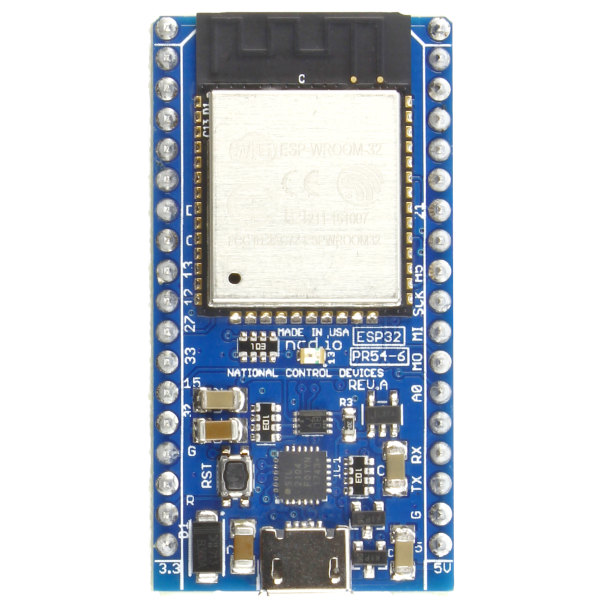

NCD PR54-6 - WiFi 모듈과 USB 포트가 있는 ESP32 보드 모습
WiFi 모듈과 USB 포트가 있는 ESP32 보드 모습

개발 환경

USB 프로그래밍과⁣ 듀얼 코어 활용

USB로 연결하면 FT232RL이 가상 COM 포트를 만들고, Arduino IDE에서 바로 프로그램을 올릴 수 있습니다. ESP32의 두 코어는 각각 따로 제어하고 전원을 공급하므로 통신 처리와 제어 로직을 코어별로 나누어 운용합니다.

온보드 LED가 IO13 핀에 연결되어 있어 업로드 직후 동작을 확인하는 데 사용할 수 있습니다.

Arduino IDE로 코드를 올리는 과정

USB 케이블을 연결하고 시리얼 포트를 선택한 뒤 코드를 업로드합니다. 업로드가 끝나면 IO13 LED를 깜빡이는 간단한 예제로 보드와 포트 설정을 먼저 확인하세요.

연동 구성

NCD IoT 장치 제어와⁣ 네트워크 서비스

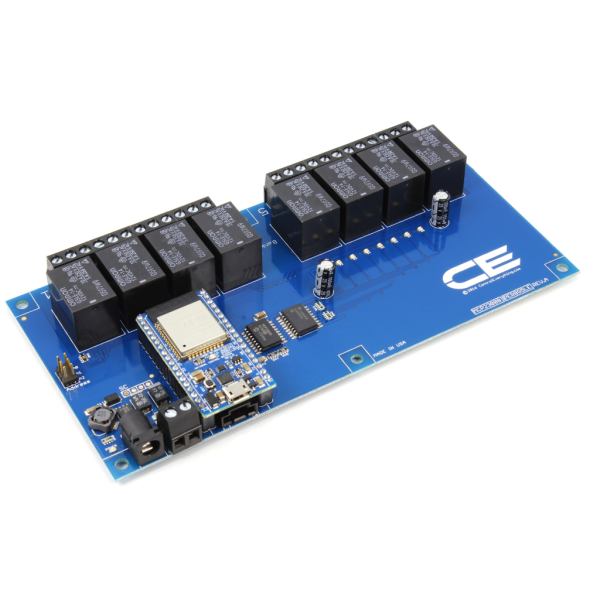

모듈을 NCD IoT 장치 소켓에 꽂으면 I2C로 NCD 장치를 제어하며, SDA와 SCL은 5 V로 레벨 시프트되어 있습니다. 네트워크는 TCP/IP 프로토콜 스택과 DNS를 지원하고 내장 웹 서버로 센서와 릴레이를 제어합니다.

Particle Electron I2C와 함께 사용하면 I2C 장치를 대규모로 확장하는 구성도 만들 수 있습니다.

사용 방법

PR54-6 ESP32 모듈⁣ Arduino IDE 설치와 첫 업로드

PR54-6은 Arduino IDE와 Arduino Wire 언어로 프로그래밍하며, USB 하나로 전원 공급과 코드 업로드를 함께 처리합니다. Arduino IDE에는 Espressif의 esp32 보드 패키지를 먼저 설치합니다.

소프트웨어·도구하는 일
Arduino IDE (1.8 이상)스케치 작성과 업로드, 시리얼 모니터
esp32 보드 패키지 (Espressif)Boards Manager로 설치하는 ESP32 지원 패키지
FT232RL 가상 COM 포트USB 연결을 시리얼 포트로 인식해 업로드

처음 연결하는 순서

순서할 일
1Arduino IDE의 Preferences를 열고 Additional Board Manager URLs에 Espressif의 안정판 패키지 주소를 입력하세요.
2Tools > Board > Boards Manager에서 esp32 플랫폼을 설치하고 Arduino IDE를 다시 시작합니다.
3PR54-6을 USB 케이블로 PC에 연결하고 Tools > Board에서 ESP32 보드를, 포트 메뉴에서 연결된 COM 포트를 고르세요.
4IO13 LED를 깜빡이는 간단한 예제를 업로드해 보드와 포트 설정을 먼저 확인합니다.
5NCD IoT 장치 소켓에 꽂은 뒤 Wire 라이브러리로 I2C 장치를 제어하는 코드를 작성하세요.

Arduino IDE에 입력하는 보드 패키지 주소

명령하는 일
https://espressif.github.io/arduino-esp32/package_esp32_index.json안정판(Stable) esp32 보드 패키지
https://espressif.github.io/arduino-esp32/package_esp32_dev_index.json개발판(Development) esp32 보드 패키지

주소는 Espressif 문서 기준이며 바뀔 수 있으니 설치 전에 Arduino ESP32 문서의 Installing 항목을 확인하세요.

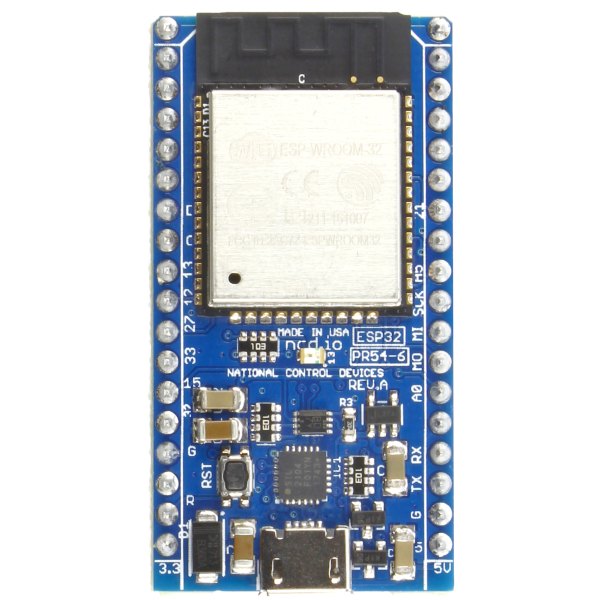

NCD PR54-6 - 위에서 내려다본 ESP32 모듈과 보드 상면 모습
위에서 내려다본 ESP32 모듈과 보드 상면 모습

사양

ESP32 IoT⁣ 모듈 사양

항목사양
프로세서ESP32, 코어 2개, 클록 80 MHz – 240 MHz
무선Wi-Fi, Bluetooth/BLE, Wi-Fi 액세스 포인트 모드
USB전원 공급 및 프로그래밍, FT232RL USB-UART 가상 COM 포트
개발 환경Arduino IDE, Arduino Wire 언어
네트워크내장 웹 서버, TCP/IP 프로토콜 스택, DNS
I2CSDA · SCL 5 V 레벨 시프트
온보드 LEDIO13 핀 연결

활용 분야

ESP32 IoT 모듈을⁣ 사용하는 현장

  • 원격 센서 모니터링 — 웹 페이지나 전용 서버로 원격지 센서 값을 조회합니다.
  • 원격 장치 제어 — 릴레이, FET, PWM 컨트롤러, 밸브, 모터를 원격으로 제어합니다.
  • I2C 장치 확장 — Particle Electron I2C와 함께 수많은 I2C 장치로 확장합니다.
  • IoT 응용 개발 — Arduino IDE로 Wi-Fi·BLE IoT 애플리케이션을 개발합니다.

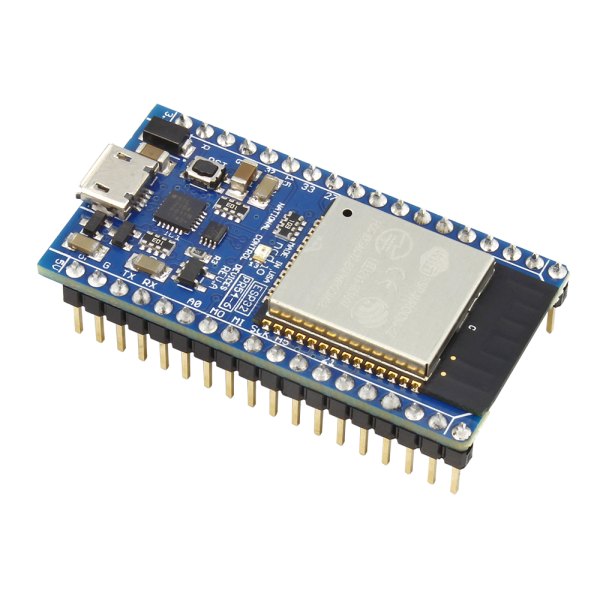

NCD PR54-6 - 핀 헤더와 마이크로 USB가 보이는 ESP32 보드 모습
핀 헤더와 마이크로 USB가 보이는 ESP32 보드 모습

선택 가이드

통신 방식에 맞는⁣ 모듈 선택

이럴 때 (현장 조건)권장 모델선택 이유
Wi-Fi와 BLE를 함께 쓰는 IoT 개발일 때PR54-6듀얼 코어 ESP32에 USB 전원·프로그래밍을 내장했습니다.
기존 NCD 컨트롤러에 Wi-Fi만 더할 때PR55-22소켓 방식의 Wi-Fi 통신 모듈입니다.
Feather 모듈에 NCD IoT 장치를 붙일 때PR54-2Feather용 IoT 인터페이스 어댑터입니다.

구성·옵션

기본 구성과⁣ 연결 방식

항목내용
품번PR54-6
장착NCD IoT 장치 소켓에 장착
전원·프로그래밍USB 포트 하나

제품 상세 이미지

NCD PR54-6 상세 이미지 1

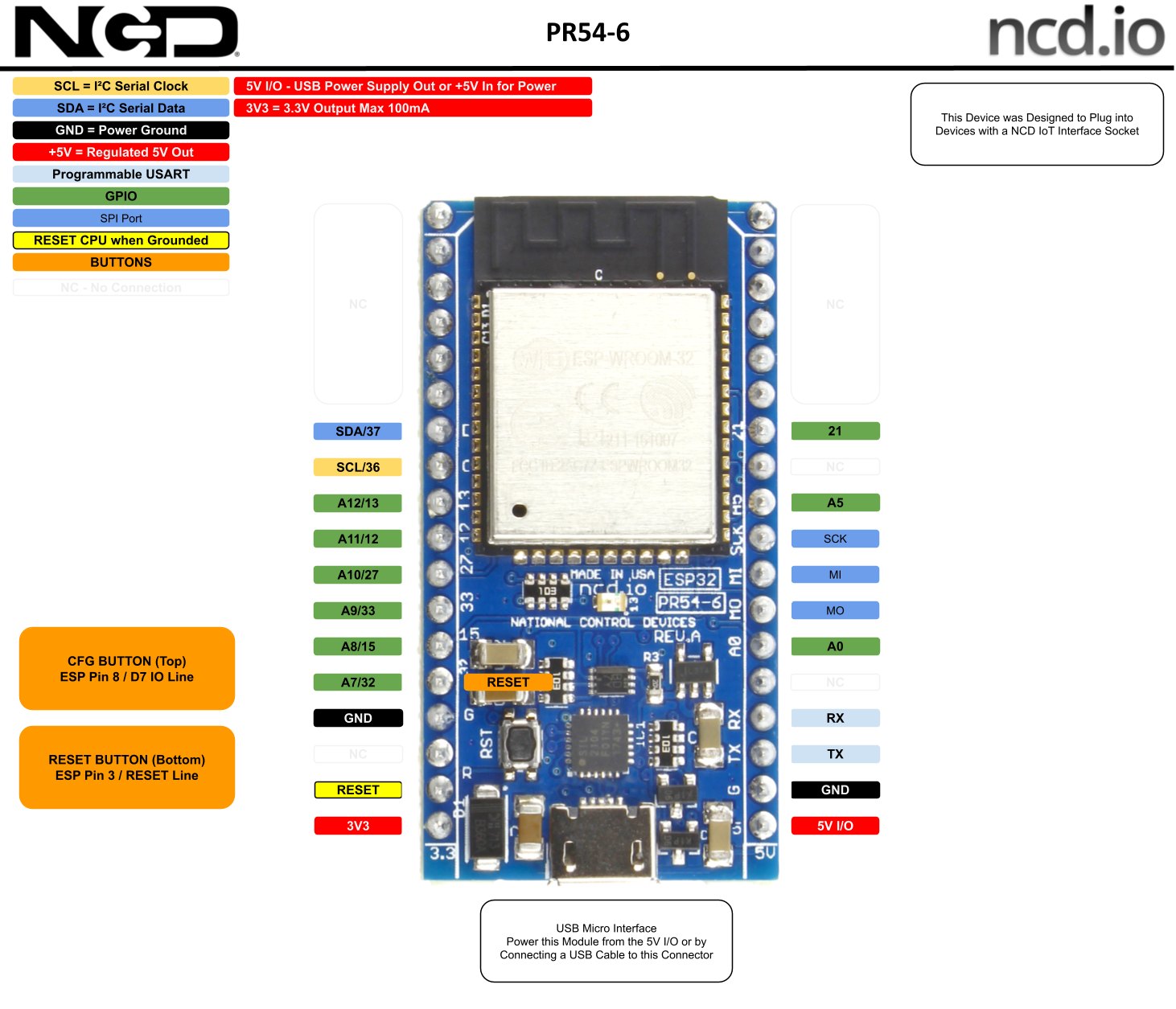

NCD PR54-6 - ESP32 모듈 기판의 핀과 버튼 위치 설명도
ESP32 모듈 기판의 핀과 버튼 위치 설명도
