NCD PR54-2 파티클 및 페더 모듈 용 페더 투 IoT 어댑터

NCD PR54-2 파티클 및 페더 모듈 용 페더 투 IoT 어댑터

MODEL
PR54-2
브랜드
NCD
제품문의 구매하기

NCD IoT 장치를 소켓에
바로 꽂는 Feather 어댑터

NCD PR54-2 Particle · Feather 모듈용 IoT 어댑터

견적 받기

NCD 국내 정식 공급 파트너

NCD PR54-2는 NCD IoT 인터페이스 장치를 Particle Argon·Boron·Xenon과 Feather 모듈에 소켓으로 직접 연결하는 IoT 인터페이스 어댑터(Feather–IoT 변환 보드)입니다. I2C 두 선만 사용하고 로직 레벨 시프터를 내장합니다.

NCD IoT 인터페이스 장치는 I2C 마스터로 동작해 호스트의 GPIO를 2개만 차지하므로 나머지 입출력과 CPU 자원을 본래 응용에 사용합니다. PR38 전류 모니터와 PR33 ADC 보드 같은 IoT 소켓 장치를 납땜 없이 꽂아 기능을 늘립니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

GPIO 2개

I2C 두 선만 사용

레벨 시프터

I2C 로직 레벨 변환

IoT 소켓

NCD IoT 제품 직접 연결

nodeLynk

I2C 확장 포트 체인

특징

소켓에 꽂아
IoT 장치 연결

핵심 특징현장에서 달라지는 점
IoT 소켓 직결NCD IoT 제품을 소켓에 그대로 꽂아 점퍼 배선 없이 Feather 모듈과 연결합니다.
I2C 로직 레벨 시프터호스트와 IoT 장치의 신호 레벨을 보드가 변환하므로 별도 레벨 변환 회로를 만들 필요가 없습니다.
GPIO 2개만 사용I2C 두 선만 사용하므로 호스트의 나머지 핀을 센서와 제어 신호에 남겨 둡니다.
nodeLynk 확장 포트I2C 확장 포트로 센서와 컨트롤러를 체인으로 이어 시스템 규모를 키울 수 있습니다.
키 포브 수신기 호환PKFR 키 포브 수신기를 함께 사용하면 Particle 장치로 원격 명령을 받을 수 있습니다.

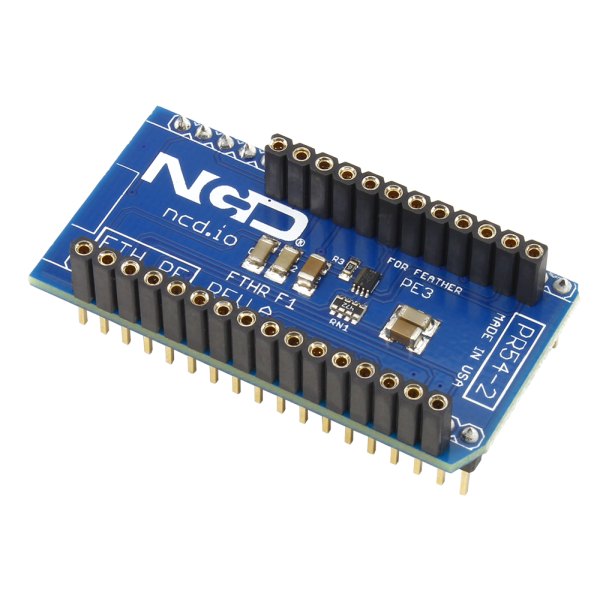

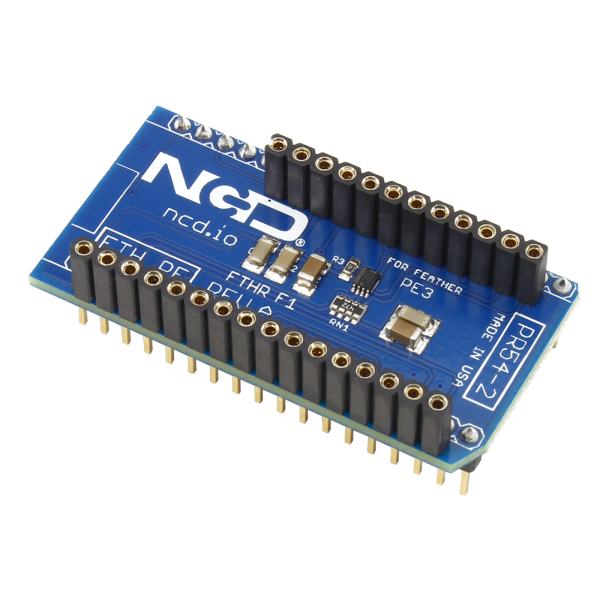

NCD PR54-2 - 핀 소켓이 양쪽에 배열된 페더 어댑터 기판 모습
핀 소켓이 양쪽에 배열된 페더 어댑터 기판 모습

핀 연결

Electron 핀과
Feather 핀 대응

어댑터는 Feather 모듈의 핀과 Particle Electron 핀 배열을 대응시킵니다. 아래 사양의 핀 대응 표를 보면 I2C 신호는 SCL이 D1, SDA가 D0에 연결되어 있으니, 호스트 프로그램의 I2C 핀 선언과 맞는지 확인하세요.

A6~A12는 D2, D7, D6, D5, D4, D3, C5에 순서대로 대응하며 VBAT와 RST는 같은 이름으로 연결됩니다.

핀 대응표를 보며 배선하는 순서

호스트 모듈을 어댑터에 장착한 뒤 IoT 장치를 소켓에 꽂고, 호스트 프로그램의 I2C 핀을 D0과 D1로 지정합니다. 장치가 응답하지 않으면 소켓 방향과 핀 대응표를 다시 대조하세요.

확장 구성

IoT 소켓 장치와
I2C 변환 선택

PR38 전류 모니터와 PR33 ADC 보드처럼 IoT 소켓을 사용하는 NCD 제품을 Feather 모듈에 연결할 때 사용합니다. Raspberry Pi나 Arduino Uno 같은 호스트에는 I2C 인터페이스 어댑터를 사용하는 구성으로 같은 IoT 장치를 연결합니다.

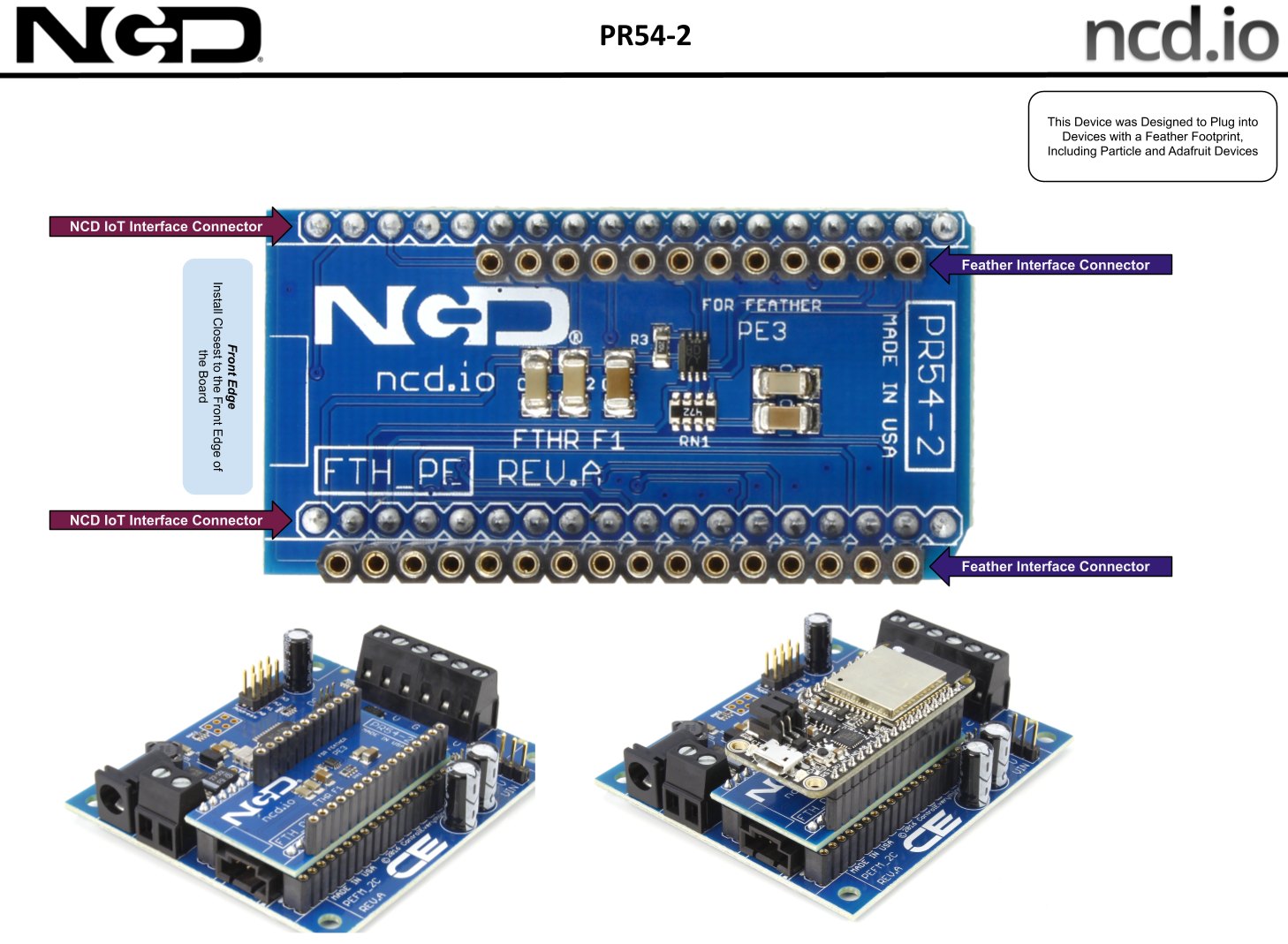

NCD PR54-2 - 어댑터 기판의 커넥터 위치와 연결 모습
어댑터 기판의 커넥터 위치와 연결 모습

사양

Feather IoT
어댑터 사양

항목사양
호스트Particle Argon · Boron · Xenon · Feather 모듈
연결NCD IoT 제품과 직접 인터페이스
레벨 변환I2C 통신용 온보드 로직 레벨 시프터
호스트 점유 핀GPIO 2개 (I2C 두 선)
IoT 장치 동작I2C 마스터
확장nodeLynk I2C 확장 포트로 센서·컨트롤러 체인
호환 수신기PKFR 키 포브 수신기

핀 대응

Feather 핀Particle Electron 핀
A0A0
A1A1
A2B2
A3B3
A4B4
A5A2
SCKA3
MOSIA5
MISOA4
RXDRXD
TXDTXD
SCLD1
SDAD0
A6D2
A7D7
A8D6
A9D5
A10D4
A11D3
A12C5
VBATVBAT
RSTRST

활용 분야

Feather에 붙이는
IoT 장치 현장

  • 전류 모니터 연결 — PR38 전류 모니터 같은 IoT 소켓 장치를 Feather 모듈에 꽂아 전류를 측정합니다.
  • ADC 보드 확장 — PR33 ADC 보드를 연결해 Feather 모듈에 아날로그 입력을 추가합니다.
  • 원격 명령 수신 — Particle 장치에서 키 포브 명령을 받아 처리합니다.
  • 다른 호스트 연결 — Raspberry Pi나 Arduino Uno에는 I2C 인터페이스 어댑터로 같은 IoT 장치를 연결합니다.

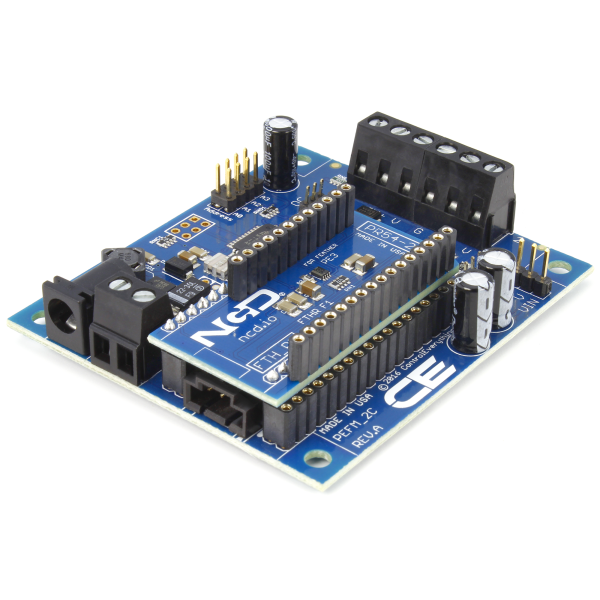

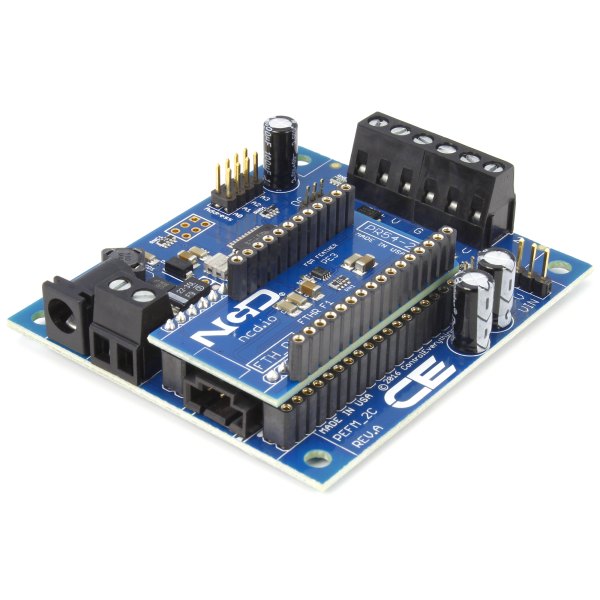

NCD PR54-2 - 단자대 기판 위에 어댑터를 꽂아 사용하는 모습
단자대 기판 위에 어댑터를 꽂아 사용하는 모습

선택 가이드

호스트 모듈에 맞는
어댑터 선택

이럴 때 (현장 조건)권장 모델선택 이유
NCD IoT 소켓 장치를 Feather 모듈에 붙일 때PR54-2IoT 소켓과 로직 레벨 시프터를 갖춘 전용 어댑터입니다.
I2C 센서만 5 V 포트로 연결할 때PR54-1 · PR54-7+5 V I2C 포트를 더하는 쉴드입니다.
GPIO를 나사 단자로 인출하고 전원이 필요할 때PR54-35 V 2 A 스위칭 전원과 나사 단자를 갖춥니다.

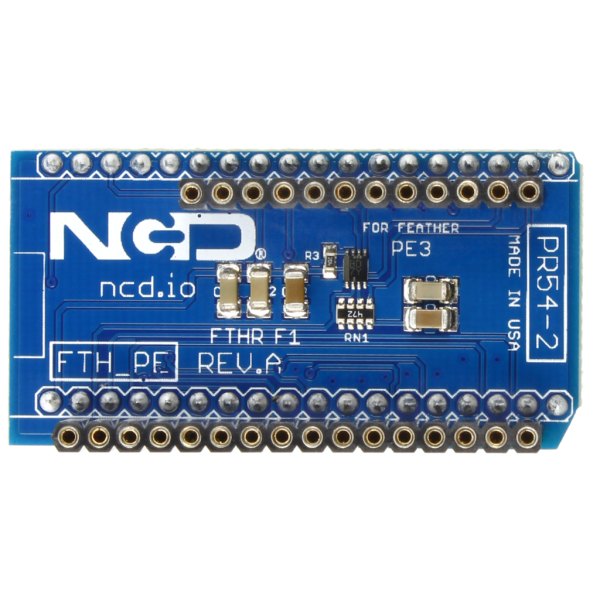

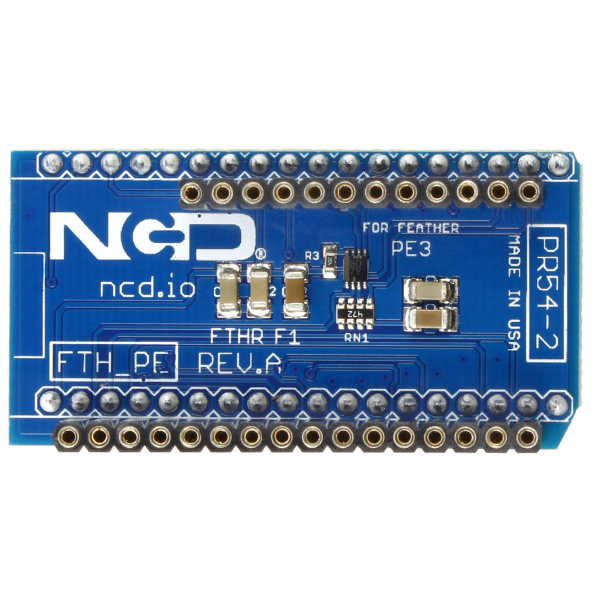

NCD PR54-2 - 위에서 내려다본 페더 어댑터 기판 윗면 모습
위에서 내려다본 페더 어댑터 기판 윗면 모습

구성·옵션

기본 구성과
호환 장치

항목내용
품번PR54-2
호환 장치NCD IoT 인터페이스 제품 (PR38 전류 모니터, PR33 ADC 보드 등)
호환 수신기PKFR 키 포브 수신기

제품 상세 이미지

NCD PR54-2 상세 이미지 1

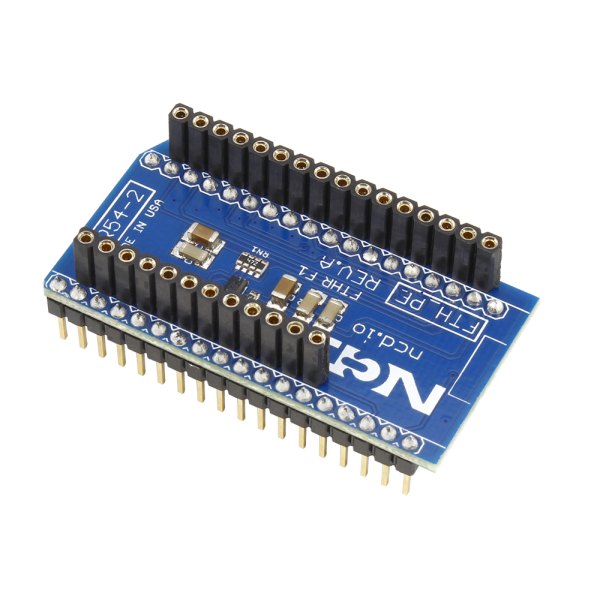

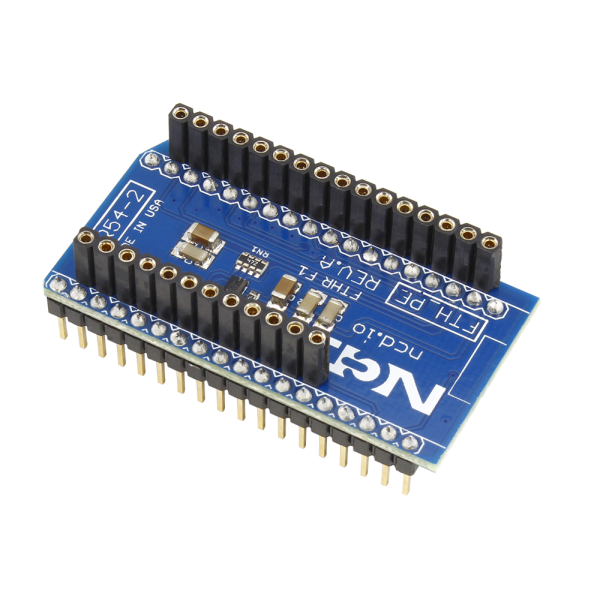

NCD PR54-2 - 아래쪽 핀이 보이는 페더 어댑터 기판 비스듬한 모습
아래쪽 핀이 보이는 페더 어댑터 기판 비스듬한 모습
