NCD PR54-1과 PR54-7은 Particle Argon·Boron·Xenon과 Feather 모듈에 레벨 시프트된 +5 V I2C 포트를 더하는 Feather용 I2C 쉴드(nodeLynk 마스터 어댑터)입니다. 3.3 V 모듈을 5 V I2C 센서와 컨트롤러 체인에 연결합니다.

온보드 레벨 시프터가 3.3 V와 5 V 사이의 I2C 신호를 변환하므로 조도·가스·온도·습도·모션 센서와 릴레이, PWM 컨트롤러를 별도 변환 회로 없이 데이지 체인으로 연결합니다. PR54-7은 배터리 3.3 V를 5 V로 승압하고 A3 핀으로 전원을 차단해 배터리 구동 노드의 대기 전력을 줄입니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

FTH I2C 기계 도면 (JPG)

+5 V

레벨 시프트된 I2C 포트

3.3 V → 5 V

온보드 레벨 시프터

4종 호스트

Argon · Boron · Xenon · Feather

A3 핀

PR54-7 승압 회로 제어

특징

3.3 V 모듈을
5 V I2C에 연결

핵심 특징	현장에서 달라지는 점
+5 V I2C 포트	NCD I2C 확장 제품을 5 V 신호로 바로 연결하므로 레벨 변환용 부품을 따로 구하지 않아도 됩니다.
온보드 레벨 시프터	3.3 V와 5 V 사이의 I2C 신호를 쉴드가 변환하므로 호스트 모듈과 5 V 센서 사이의 신호 불일치로 생기는 통신 오류가 줄어듭니다.
비침습 외향 커넥터	바깥쪽을 향한 커넥터에 I2C 케이블을 꽂아 Feather 모듈의 기존 핀 배치를 건드리지 않고 센서를 늘립니다.
오버레이 확장 호환	이더넷 같은 오버레이 쉴드를 함께 장착하므로 유선 네트워크와 I2C 확장을 같은 모듈에서 구성합니다.
PR54-7 승압·전원 차단	배터리 3.3 V를 5 V로 올리고 A3 핀으로 전원을 켜고 끄므로 센서를 사용하지 않는 동안 소비 전력을 줄입니다.

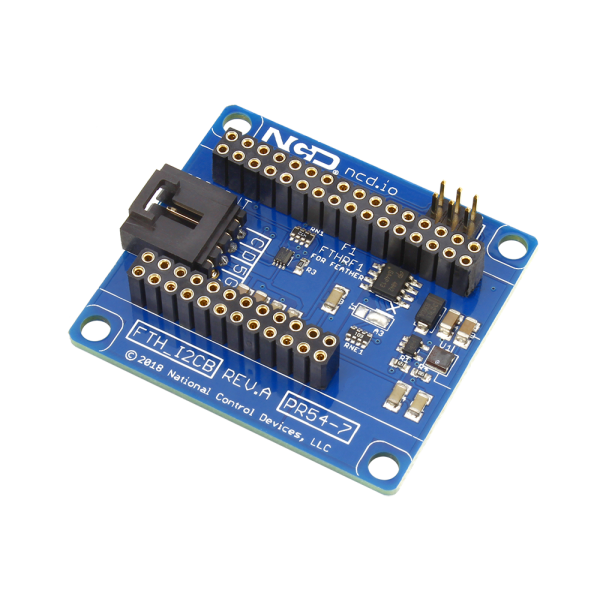

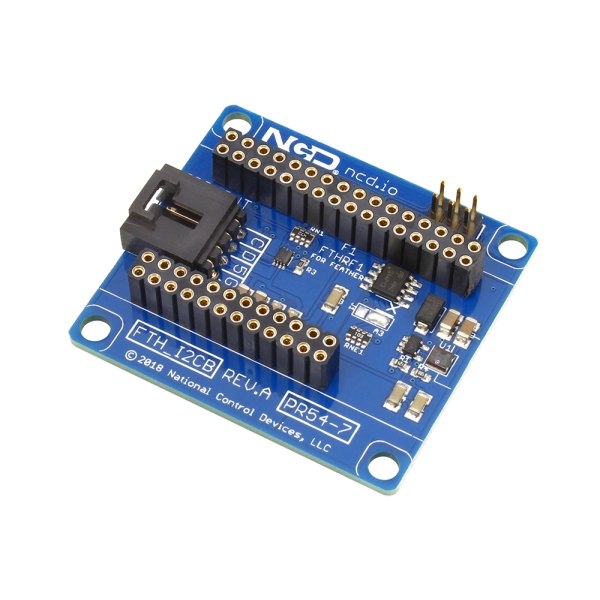

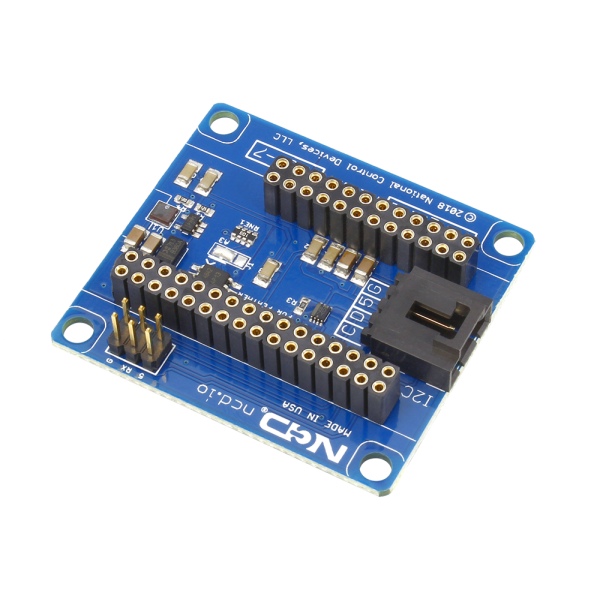

I2C 커넥터와 핀 소켓이 있는 페더 실드 기판 모습

호스트 구성

셀룰러·Wi-Fi·BLE
호스트 선택

쉴드는 호스트 모듈의 통신 방식을 그대로 I2C 장치 네트워크에 연결합니다. Boron은 셀룰러, Argon은 Wi-Fi, Xenon은 BLE 메시를 I2C 센서와 컨트롤러에 이어 줍니다.

쉴드는 nodeLynk 마스터 어댑터로 동작해 I2C로 연결된 nodeLynk 장치 체인과 통신합니다. 릴레이, PWM, 전류 모니터 장치를 같은 체인에 연결합니다.

쉴드에서 이어지는 nodeLynk 체인

쉴드의 I2C 출력 포트에서 센서 미니 모듈, 릴레이 컨트롤러, PWM 컨트롤러를 순서대로 연결합니다. 체인의 각 장치는 주소로 구분되므로 같은 종류의 장치를 늘릴 때는 주소가 겹치지 않는지 먼저 확인하세요.

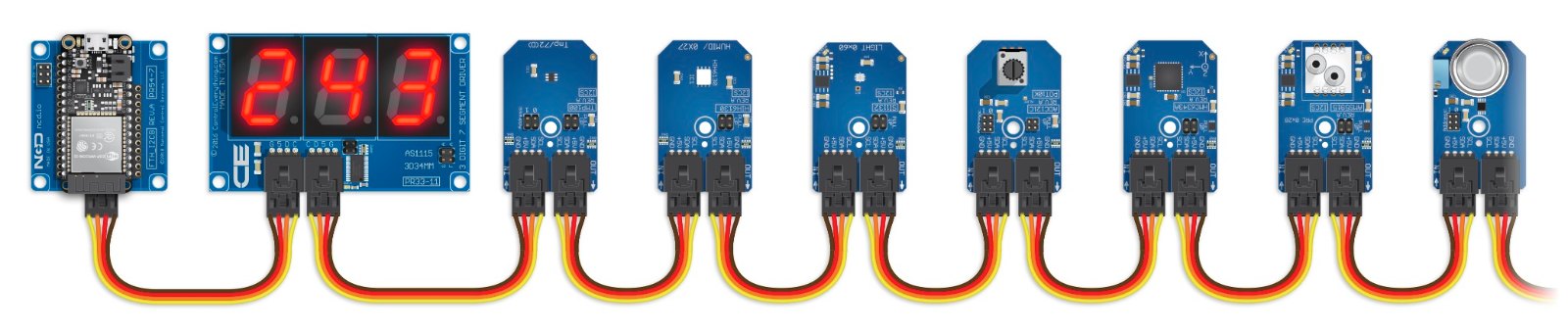

무선 모듈과 여러 센서 및 표시기를 연결한 구성도

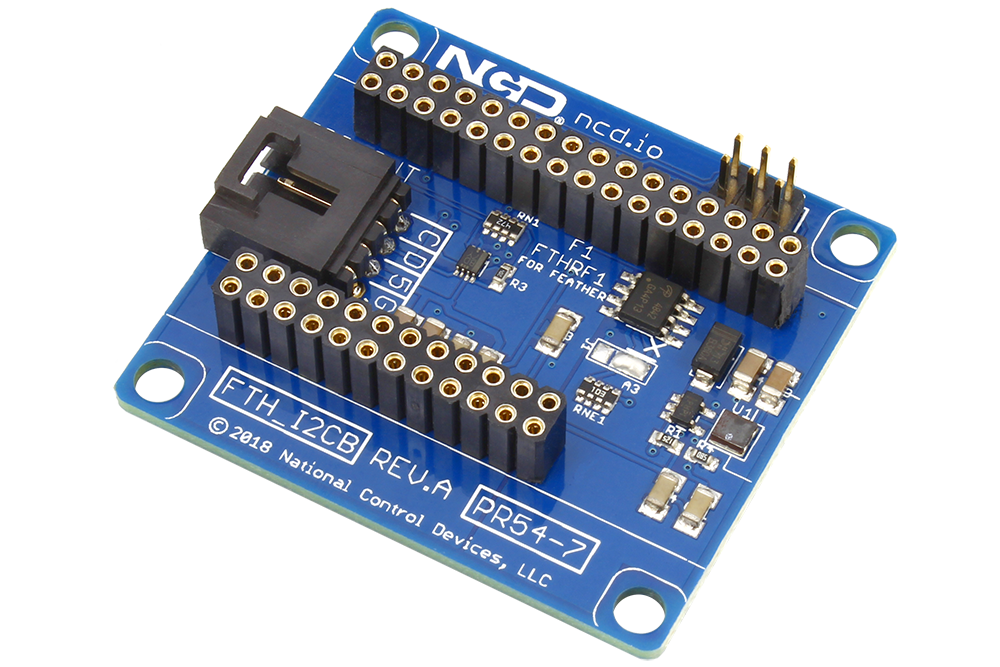

전원 설계

배터리 승압과
센서 전원 차단

PR54-7은 배터리에서 나오는 3.3 V를 5 V로 올려 5 V 센서와 I2C 모듈에 공급하고, Feather IO 핀 A3로 승압 회로를 켜고 끕니다. 센서를 사용하지 않는 구간에는 A3로 전원을 끊어 배터리 소모를 줄입니다.

연결할 센서의 소비 전류를 모두 더해 승압 회로의 용량 안에 들어오는지 먼저 계산하세요. 출력 전류와 배터리 조건 등 상세는 문의해 주시면 안내해 드립니다.

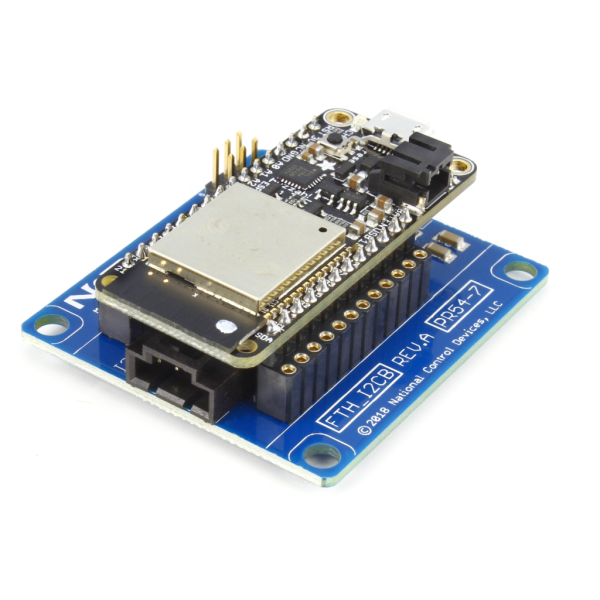

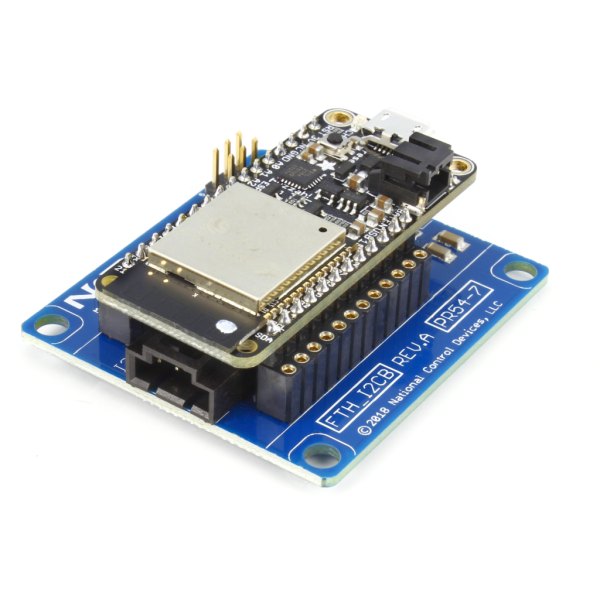

실드 기판 위에 페더 모듈을 장착한 모습

사양

PR54-1과 PR54-7
모델 비교

항목	PR54-1	PR54-7
구분	Feather I2C 쉴드	Feather 배터리 I2C 쉴드
I2C 포트	레벨 시프트된 +5 V	레벨 시프트된 +5 V
배터리 승압	해당 없음	배터리 3.3 V를 5 V로 승압
전원 차단 회로	해당 없음	지원 (Feather IO 핀 A3로 승압 제어)

시리즈 공통 사양

항목	사양
호스트	Particle Argon · Boron · Xenon · Feather 모듈
I2C 레벨 변환	3.3 V → 5 V 온보드 레벨 시프터
커넥터	바깥으로 향한 비침습 커넥터, I2C 출력 포트
확장	오버레이 확장 호환
체인 연결	nodeLynk 마스터 어댑터 (I2C로 nodeLynk 장치 체인과 통신)
연결 예	Boron 셀룰러 – I2C, Argon Wi-Fi – I2C, Xenon BLE 메시 – I2C

활용 분야

Feather 기반
센서 노드 현장

배터리 센서 노드 — PR54-7로 배터리 3.3 V를 승압해 5 V 센서를 구동하고 사용하지 않을 때 전원을 끊습니다.
Wi-Fi 구간 I2C 연결 — Argon에 쉴드를 얹어 Wi-Fi 네트워크 안의 I2C 장치를 읽습니다.
셀룰러 원격 감시 — Boron에 쉴드를 얹어 외부 현장의 I2C 센서 값을 셀룰러로 전송합니다.
BLE 메시 노드 — Xenon에 쉴드를 얹어 BLE 메시 구간의 센서와 컨트롤러를 연결합니다.
릴레이·PWM 체인 — 릴레이, PWM, 전류 모니터 장치를 데이지 체인으로 이어 제어합니다.

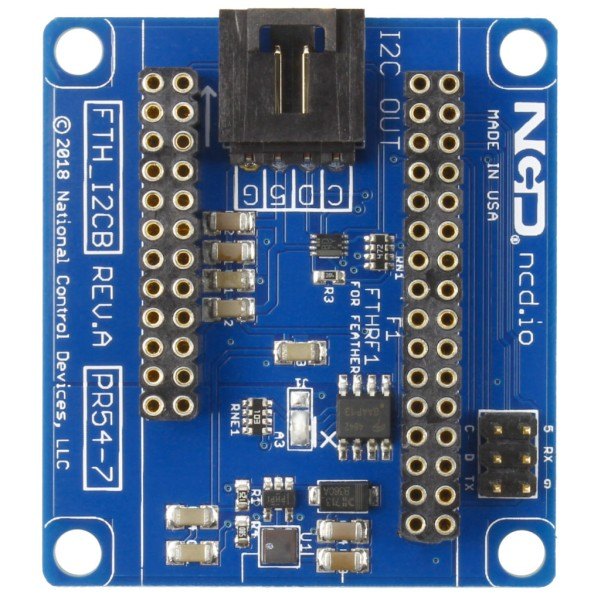

실드 기판 윗면의 I2C 커넥터와 핀 소켓 배열

선택 가이드

전원 방식에 맞는
쉴드 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
배터리 승압이 필요 없을 때	PR54-1	승압 회로 없이 +5 V I2C 포트를 갖춘 기본형입니다.
배터리로 센서를 구동할 때	PR54-7	배터리 3.3 V를 5 V로 올리고 A3 핀으로 전원을 차단합니다.
GPIO를 나사 단자로 받고 전원을 한 보드에서 해결할 때	PR54-3	2 A 스위칭 전원과 나사 단자를 갖춘 Feather용 보드입니다.
NCD IoT 인터페이스 장치를 직접 꽂을 때	PR54-2	IoT 소켓 장치를 연결하는 어댑터입니다.

구성·옵션

모델별 구분과
전원 기능

모델	구분	전원 기능
PR54-1	Feather I2C 쉴드	해당 없음
PR54-7	Feather 배터리 I2C 쉴드	배터리 3.3 V를 5 V로 승압, 전원 차단 회로, Feather IO 핀 A3로 승압 제어

제품 상세 이미지

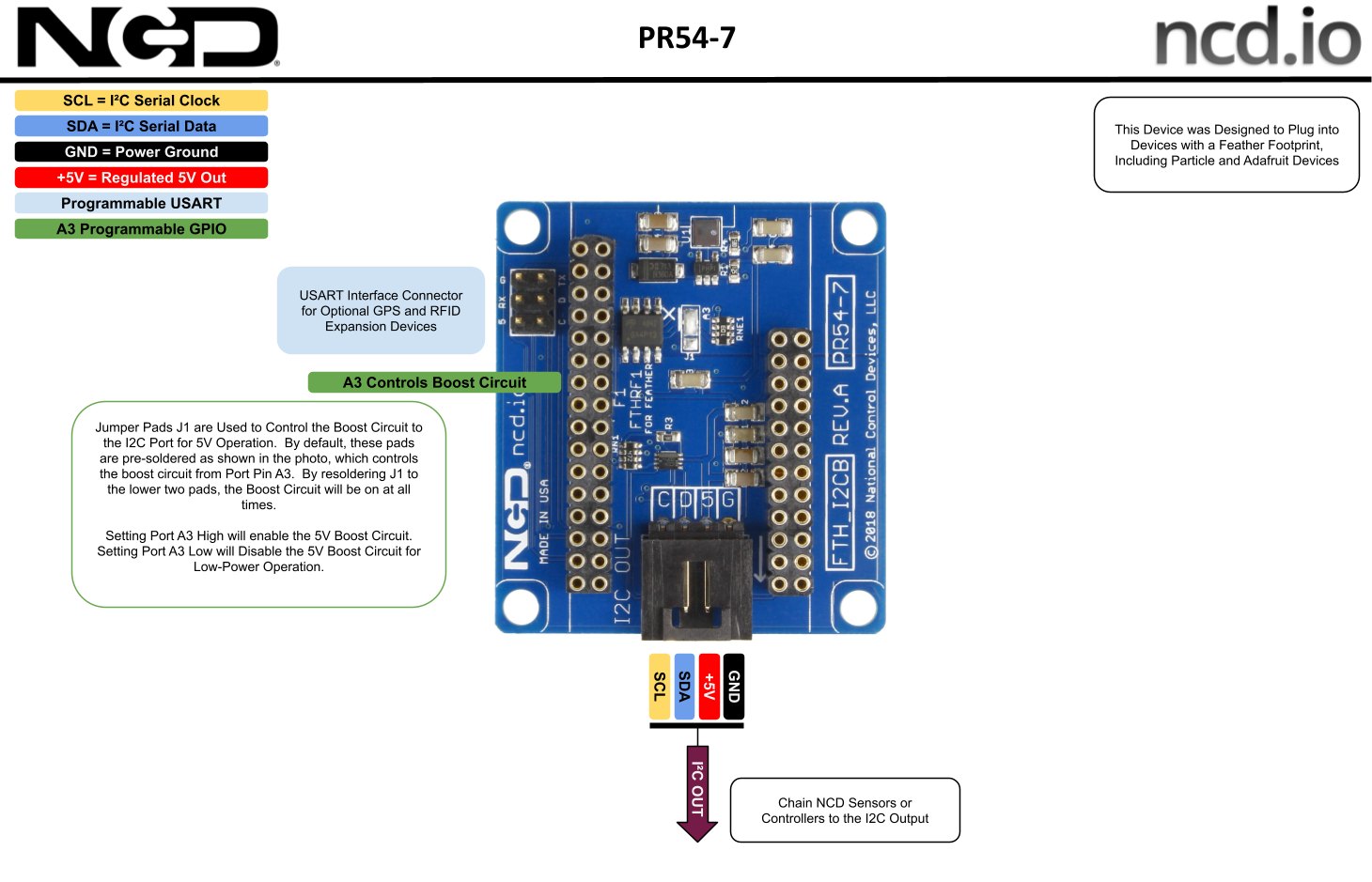

실드 기판의 각 연결부와 단자 위치 설명도

Feather 모듈을
확장하는 보드

PR54-1과 PR54-7은 무엇이 다릅니까?
PR54-7에 배터리 3.3 V를 5 V로 올리는 승압 회로와 전원 차단 회로가 더해졌습니다. I2C 포트 구성은 두 모델이 같습니다.
PR54-1과 PR54-7은 어떤 모듈에 사용할 수 있습니까?
Particle Argon, Boron, Xenon과 Feather 모듈에 사용할 수 있습니다.
이더넷 쉴드와 함께 사용할 수 있습니까?
네, 오버레이 확장과 호환되어 이더넷 쉴드를 함께 장착할 수 있습니다.
PR54-7의 A3 핀은 어떤 역할입니까?
PR54-7의 승압 회로를 켜고 끕니다. 센서를 사용하지 않을 때 A3로 전원을 끊으세요.
