NCD PR35-20 나사 단자 및 2Amp 전원 공급 장치가있는 입자 전자 I2C 차폐

MODEL: PR35-20
브랜드: NCD

제품문의 구매하기

셀룰러 Electron의 배선과
전원을 정리하는 쉴드

NCD PR35-20 Particle Electron I2C 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR35-20은 Particle Electron의 GPIO를 나사 단자로 빼내고 5 V · 2 A 스위칭 전원과 I2C 확장 포트를 더한 Electron용 I2C 쉴드(나사 단자 브레이크아웃 보드)입니다. 셀룰러 현장 장치의 센서·릴레이 배선과 전원 공급을 한 장에서 정리합니다.

5~32 V DC 범위의 넓은 입력 전압을 5 V로 낮춰 최대 2 A를 공급하므로 현장 전원으로 Electron과 센서를 함께 구동할 수 있습니다. 배선은 납땜 없이 단자대에서 마무리합니다. 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

nodeLynk 소개

나사 단자

Electron GPIO 배선 접점

5 V · 2 A

온보드 스위칭 전원 출력

5~32 V

DC 입력 전압 범위

I2C

통합 확장 포트

특징

단자대와 전원을
한 장에 모은 구성

핵심 특징	현장에서 달라지는 점
나사 단자 GPIO	Electron의 GPIO가 단자대로 나와 있어 점퍼선 없이 센서와 릴레이를 체결할 수 있으므로 현장 재배선 시간이 줄어듭니다.
5 V · 2 A 스위칭 전원	스위칭 방식이라 입력 전압이 높아도 발열 손실이 적고, 센서와 보드를 같은 전원에서 구동할 수 있습니다.
넓은 입력 전압	5~32 V DC를 받아 12 V·24 V 현장 전원을 그대로 연결할 수 있습니다.
통합 I2C 포트	NCD I2C 장치를 케이블로 연결해 별도 어댑터 없이 센서군을 늘릴 수 있습니다.
PKFR 키 포브 확장 호환	키 포브 명령을 Electron GPIO로 바로 받아 원격 입력을 구성할 수 있습니다.
nodeLynk 마스터 어댑터	I2C로 nodeLynk 장치 체인과 통신하며 납땜 없이 기능을 추가할 수 있습니다.

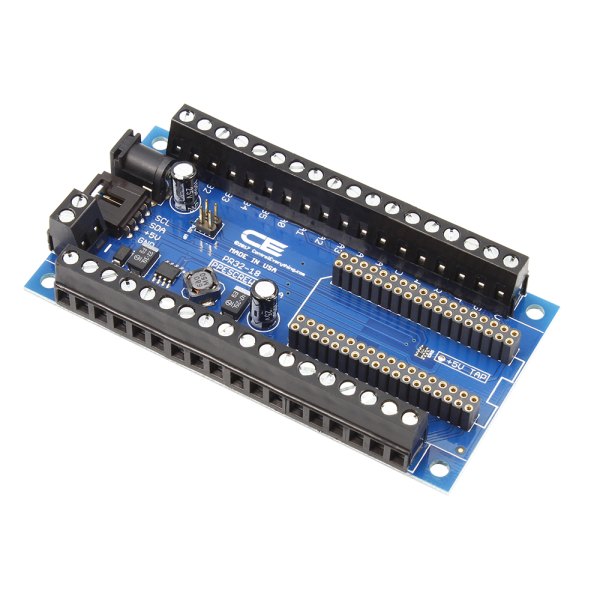

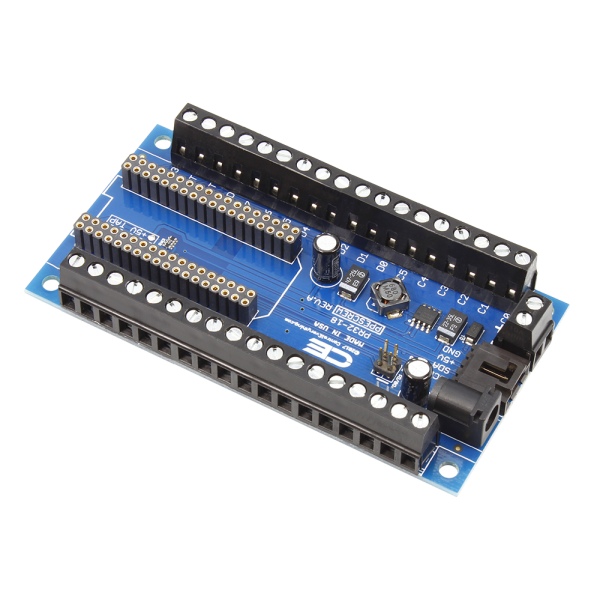

나사 단자대와 핀 소켓이 배열된 확장 기판 모습

전원 설계

입력 전원과
부하 전류 검토

입력은 5~32 V DC이고 온보드 스위칭 전원이 5 V · 2 A를 출력합니다. Electron 본체와 I2C 센서, 나사 단자에 연결한 부하가 이 2 A 안에서 동작해야 하므로, 센서 수가 많은 구성은 각 장치의 소비전류를 합산해 여유를 두고 설계하세요.

현장 전원에서 직접 구동하는 배선

12 V나 24 V 현장 전원을 전원 입력 단자에 체결하면 스위칭 전원이 5 V로 변환해 Electron과 I2C 포트에 공급합니다. 전원선과 신호선이 같은 단자대에 모여 있어 제어함 내부 배선이 짧아지고 점검 때 단자 번호만 확인하면 됩니다.

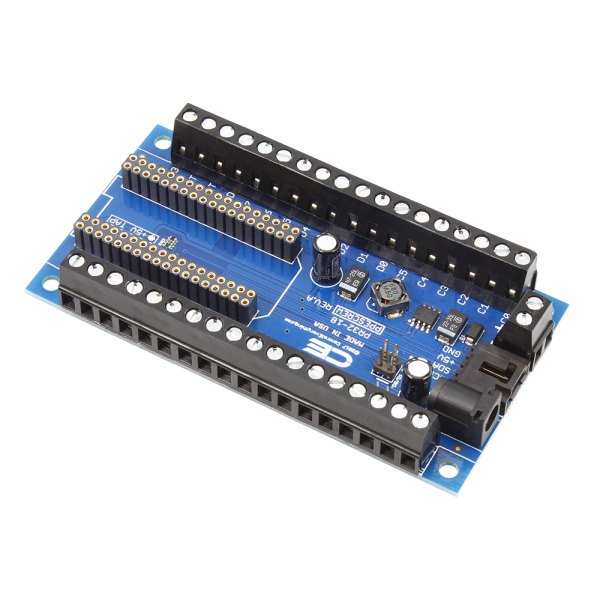

반대 방향에서 본 확장 기판과 전원 커넥터 모습

사양

Electron용 쉴드의
전원·단자 사양

항목	사양
호스트	Particle Electron
GPIO	나사 단자로 접근
I2C	통합 확장 포트
온보드 전원	5 V / 2 A 스위칭 전원
입력 전압	5 V - 32 V DC
확장	PKFR 키 포브 확장과 호환
nodeLynk	마스터 어댑터 · I2C 장치 체인 연결

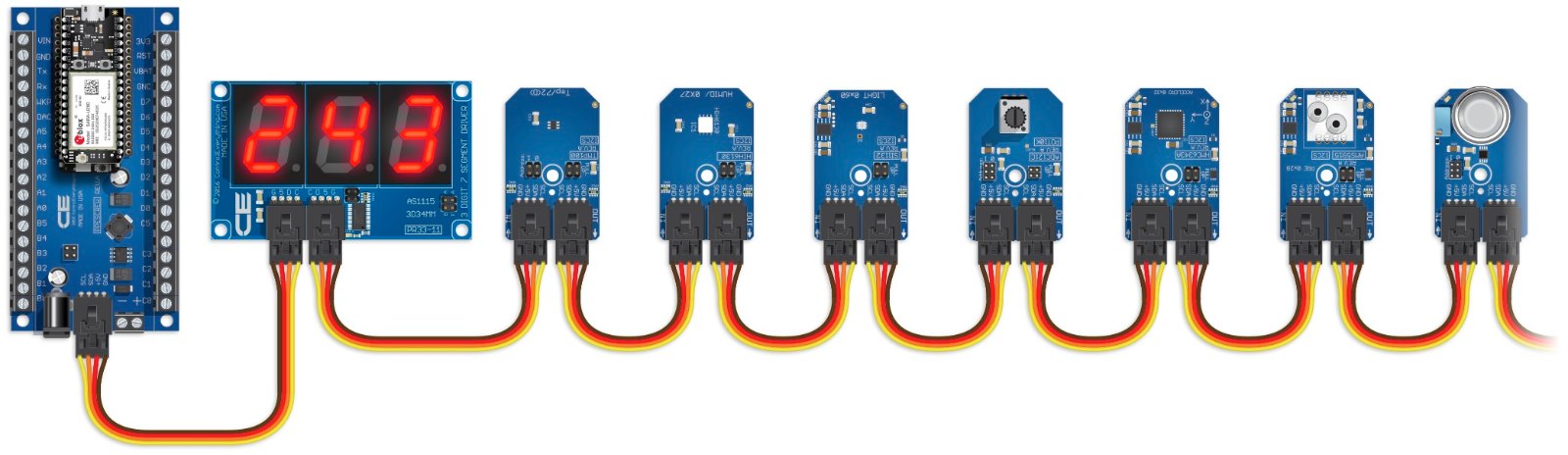

무선 모듈과 여러 센서 및 표시기를 연결한 구성도

활용 분야

나사 단자 배선이
필요한 현장 장치

셀룰러 현장 장치 — Electron에 센서와 릴레이를 나사 단자로 체결해 원격지 설비를 감시합니다.
키 포브 원격 입력 — PKFR 확장으로 받은 명령을 GPIO 입력으로 처리합니다.
현장 전원 직결 구동 — 5~32 V DC 입력으로 별도 어댑터 없이 장치를 구동합니다.
장치 체인 확장 — nodeLynk로 I2C 장치를 이어 기능을 추가합니다.

선택 가이드

호스트 보드에 맞는
I2C 쉴드 선택

이럴 때 (호스트 보드)	권장 모델	선택 이유
Particle Electron을 사용할 때	PR35-20	5 V / 2 A 스위칭 전원과 5~32 V DC 입력을 갖춘 Electron 전용 쉴드입니다.
Particle Photon을 사용할 때	PR33-6	Photon 전용 나사 단자 보드로 온보드 스위칭 전원을 갖춥니다.
Arduino Due에 I2C 포트가 필요할 때	PR37-10	+5 V 듀얼 I2C 포트를 더하는 Due 전용 쉴드입니다.

구성·옵션

구성과
확장 장치

항목	내용
품번	PR35-20
호스트 보드	Particle Electron
확장	PKFR 키 포브 · nodeLynk 장치

제품 상세 이미지

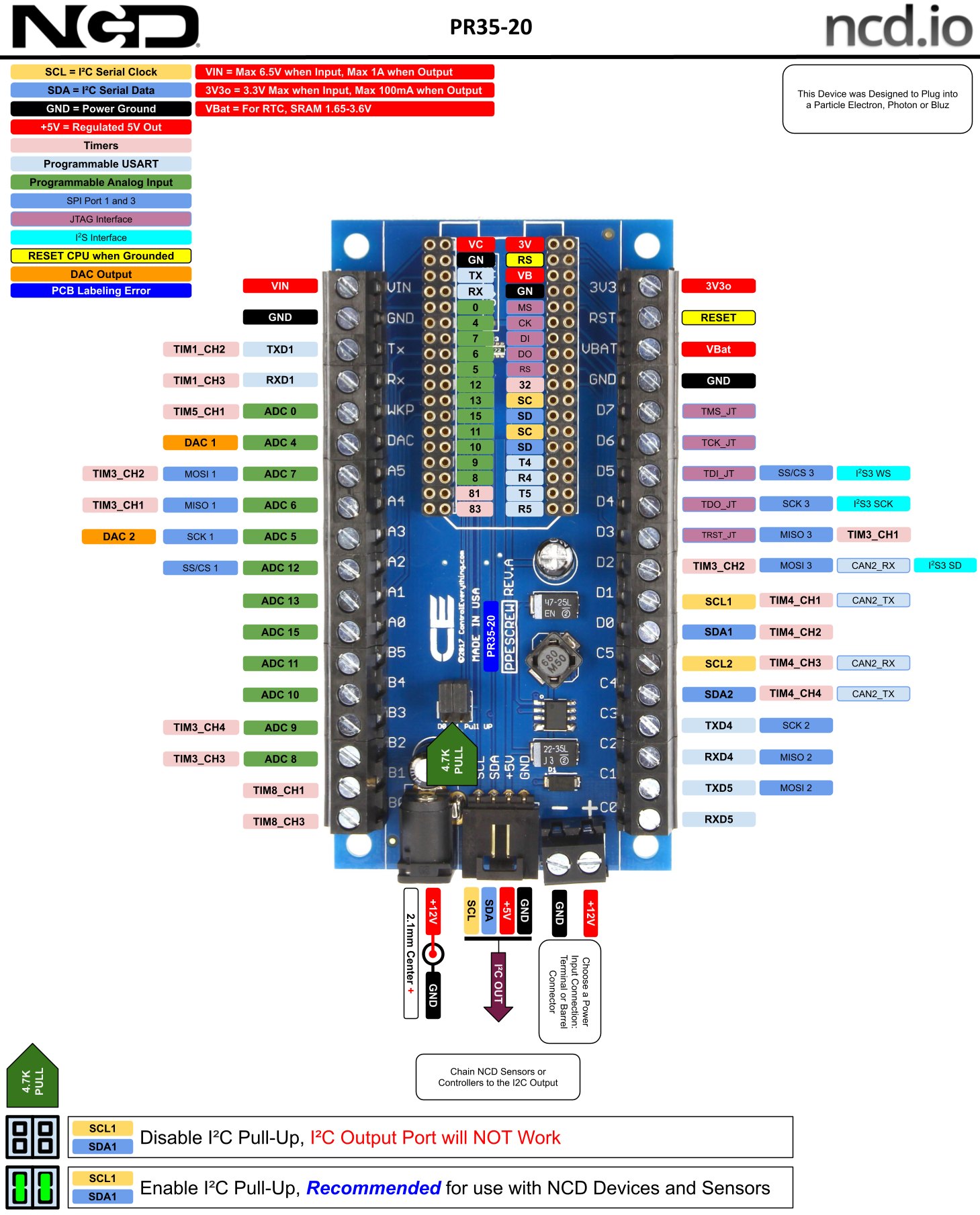

I2C 실드 기판의 핀과 단자 위치 설명도

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

PR35-20과 함께 보는
나사 단자·I2C 장비

PR35-20은 입력 전압을 어느 범위까지 허용합니까?
5 V에서 32 V DC까지 허용합니다. 출력은 5 V, 최대 2 A이므로 부하 합계 전류가 이 값을 넘지 않게 구성하세요.
PR35-20에 키 포브 수신 확장을 붙일 수 있습니까?
네, PKFR 키 포브 확장과 호환됩니다. 수신한 명령은 Electron의 GPIO로 전달됩니다.
PR35-20에 nodeLynk 장치를 연결할 수 있습니까?
네, nodeLynk 마스터 어댑터로 I2C 장치 체인과 통신합니다. 납땜 없이 장치를 이어 붙일 수 있습니다.
PR35-20은 Photon 보드에도 장착할 수 있습니까?
아니요, Particle Electron 전용입니다. Photon에는 온보드 전원을 갖춘 PR33-6을 사용합니다.
