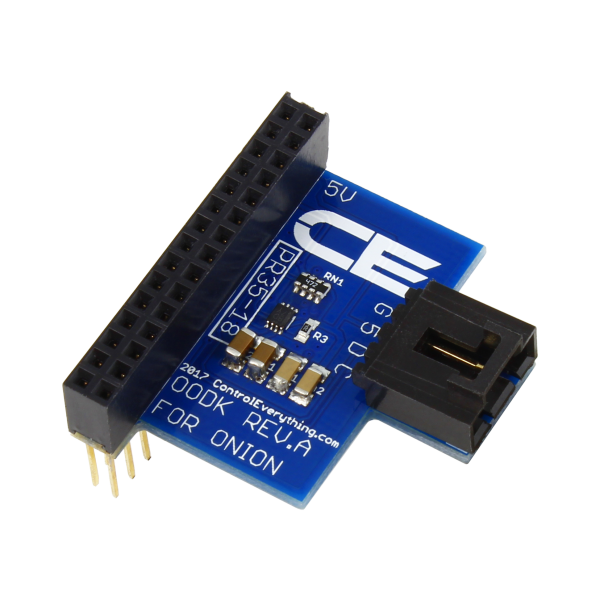

NCD PR35-18 Onion Omega Dock 용 I2C Shield

NCD PR35-18 Onion Omega Dock 용 I2C Shield

MODEL
PR35-18
브랜드
NCD
제품문의 구매하기

Onion Omega Dock에
NCD I2C 장치를 잇는 쉴드

NCD PR35-18 Onion Omega Dock용 I2C 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR35-18은 Onion Omega Dock에 꽂아 NCD I2C 장치를 연결하는 I2C 쉴드(I2C 레벨 시프터 보드)입니다. 온보드 레벨 시프터가 신호 전압을 변환하므로 NCD 센서와 컨트롤러를 Onion 기반 IoT 프로젝트에 바로 추가할 수 있습니다.

레벨 변환 회로가 보드에 들어 있어 별도 레벨 변환기가 필요 없습니다. 패스스루 커넥터가 포함되어 Dock의 기존 접속을 유지한 채 장치를 추가할 수 있습니다. 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

온보드

I2C 레벨 시프터 내장

패스스루

통과 커넥터 포함 구성

직결

Onion Omega Dock에 장착

nodeLynk

마스터 어댑터 기능

특징

두 계열 장치를
잇는 쉴드 구조

핵심 특징현장에서 달라지는 점
온보드 I2C 레벨 시프터Onion 쪽과 NCD 장치 쪽의 신호 전압 차이를 보드에서 변환하므로 별도 변환 회로 없이 연결합니다.
패스스루 커넥터커넥터가 함께 들어 있어 Dock의 기존 확장 접속을 유지한 채 쉴드를 추가할 수 있습니다.
Dock 직결 구조Dock에 꽂기만 하면 되므로 배선 오류가 줄고 시험 환경을 빠르게 갖출 수 있습니다.
NCD · Onion 연동두 계열의 장치를 한 시스템에 묶어 센서 선택 폭을 넓힙니다.
nodeLynk 마스터 어댑터I2C로 nodeLynk 장치 체인과 통신하며 납땜 없이 기능을 추가할 수 있습니다.

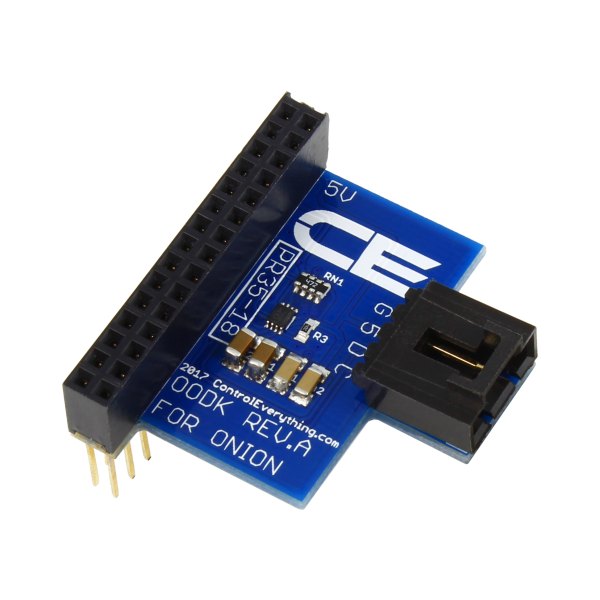

NCD PR35-18 - 핀 소켓과 I2C 커넥터가 있는 Omega용 실드 기판
핀 소켓과 I2C 커넥터가 있는 Omega용 실드 기판

장치 체인

nodeLynk로 잇는
장치 체인

이 쉴드는 nodeLynk 마스터 어댑터로 동작해 I2C로 연결된 NCD 장치 체인과 통신합니다. 릴레이 컨트롤러, 센서, 디스플레이를 순서대로 이어 붙이는 방식이라 개발 초기에 장치를 하나씩 추가하며 동작을 검증할 수 있습니다.

쉴드에서 시작하는 I2C 장치 체인

체인의 첫 장치를 쉴드의 I2C 포트에 연결하고 이후 장치를 케이블로 이어 붙입니다. 새 장치를 추가할 때마다 응답을 확인하면 문제가 생긴 지점을 바로 좁힐 수 있습니다.

사양

Dock용 쉴드의
인터페이스 사양

항목사양
호스트Onion Omega Dock
레벨 시프터NCD I2C 장치용 온보드 레벨 시프터
커넥터패스스루 커넥터 포함
연결Dock에 바로 꽂는 구조
nodeLynk마스터 어댑터 · I2C 장치 체인 연결

활용 분야

Onion 기반
IoT 시제품

  • Onion 기반 IoT 장치 — Dock에 NCD 센서를 연결해 측정값을 수집합니다.
  • 장치 체인 구성 — nodeLynk로 I2C 장치를 이어 기능을 단계적으로 추가합니다.
  • Onion · NCD 혼합 시스템 — 두 계열 장치를 한 보드에서 함께 운용합니다.

선택 가이드

필요한 기능에 맞는
쉴드 선택

이럴 때 (현장 조건)권장 모델선택 이유
Onion Omega Dock에 I2C 장치를 연결할 때PR35-18온보드 레벨 시프터와 패스스루 커넥터를 갖춘 Dock 전용 쉴드입니다.
Onion 보드에 이더넷이 필요할 때PR35-10이더넷 포트를 갖춘 Onion Omega용 I2C 쉴드입니다.
Particle Electron에서 나사 단자 배선이 필요할 때PR35-20Electron GPIO를 나사 단자로 빼는 쉴드입니다.

구성·옵션

구성과
포함 부품

항목내용
품번PR35-18
호스트 보드Onion Omega Dock
포함 구성패스스루 커넥터

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

PR35-18과 함께 보는
Onion·I2C 쉴드
