Omega에 이더넷 포트와
I2C 확장 포트를 더하는 쉴드

NCD PR35-10 Onion Omega 이더넷 포트 I2C 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR35-10은 Onion Omega 2와 1에 RJ45 이더넷 포트와 NCD I2C 확장 포트를 더하는 이더넷 포트 I2C 쉴드(Ethernet I2C Shield)입니다. 최대 100 Mbps 유선 통신과 5 V 표준 레벨 변환을 갖춰 릴레이·FET 드라이버·PWM을 이더넷으로 제어하는 장치에 사용합니다.

Wi-Fi 대신 유선망에 직접 연결하므로 전파 환경에 영향을 받지 않는 제어 노드를 구성할 수 있습니다. 온보드 전원 관리 회로가 보드 전원을 처리하며, 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

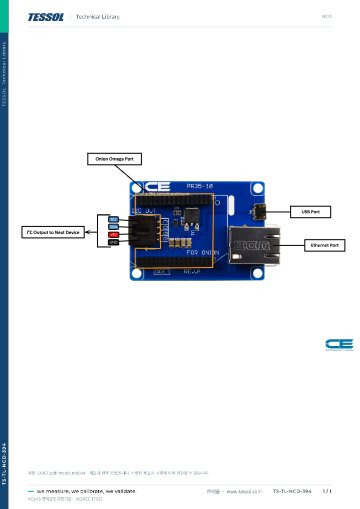

OOET 배선도 (PDF)

100 Mbps

최대 이더넷 속도

RJ45

유선 이더넷 커넥터

I2C

NCD I2C 확장 포트

5 V

I2C 레벨 변환

특징

유선망 제어 노드를
구성하는 쉴드

핵심 특징	현장에서 달라지는 점
RJ45 이더넷 확장	Omega 2와 1에 유선 포트를 더해 무선 환경이 불안정한 설비에서도 유선으로 안정적으로 접속할 수 있습니다.
I2C 확장 포트	NCD I2C 장치를 포트에 연결해 센서와 릴레이를 한 노드에 모읍니다.
온보드 레벨 시프터	Omega의 I2C를 5 V 표준으로 변환하므로 NCD 장치를 별도 회로 없이 사용할 수 있습니다.
마이크로 USB	전원과 프로그래밍을 USB로 처리해 초기 설정이 빨라집니다.
UDP IP 식별	보드가 IP 주소를 UDP로 주기 송출하므로 DHCP 환경에서도 장치를 찾을 수 있습니다.
온보드 전원 관리	전원 회로가 보드에 집적되어 외부 전원부 설계 부담이 줄어듭니다.

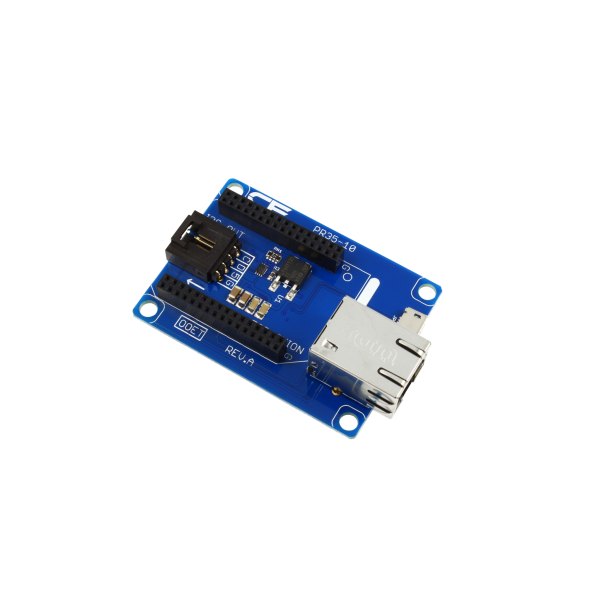

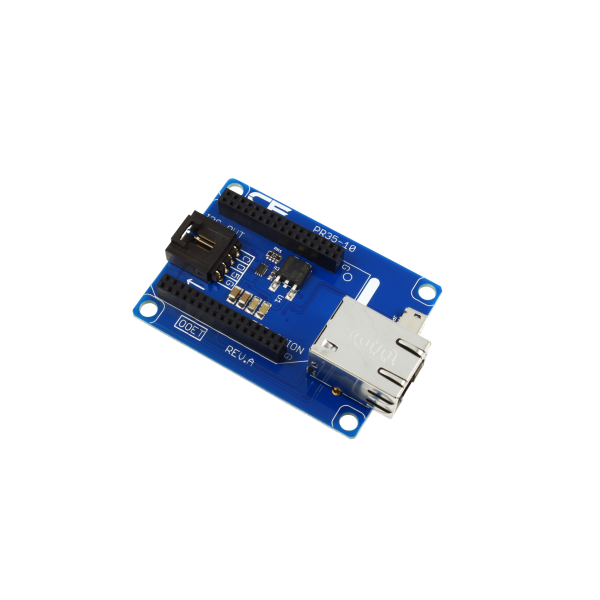

이더넷 포트와 소켓 헤더가 보이는 실드 기판 모습

네트워크 운용

DHCP 환경에서
IP 주소 찾기

보드는 UDP 포트 13,000으로 자신의 IP 주소를 주기적으로 송출합니다. DHCP로 주소를 받는 현장에서도 이 패킷을 수신하면 장치를 바로 찾아 접속하고 프로그래밍할 수 있습니다.

이더넷으로 릴레이 컨트롤러를 켜고 끄거나 FET 드라이버와 PWM 출력을 제어하는 구성에 적합하며, OOKF 키 포브 수신기와 OOXB 통신 쉴드도 겹쳐 사용할 수 있습니다.

유선망에 연결한 Omega 제어 노드

쉴드의 RJ45에 랜 케이블을 연결하고 I2C 확장 포트에 NCD 릴레이 모듈을 이으면 네트워크에서 부하를 개폐하는 제어 노드를 구성할 수 있습니다. 전원은 마이크로 USB로 공급합니다.

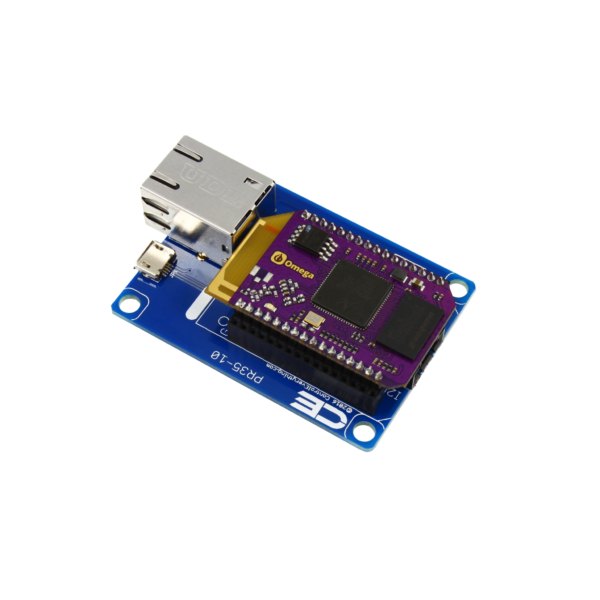

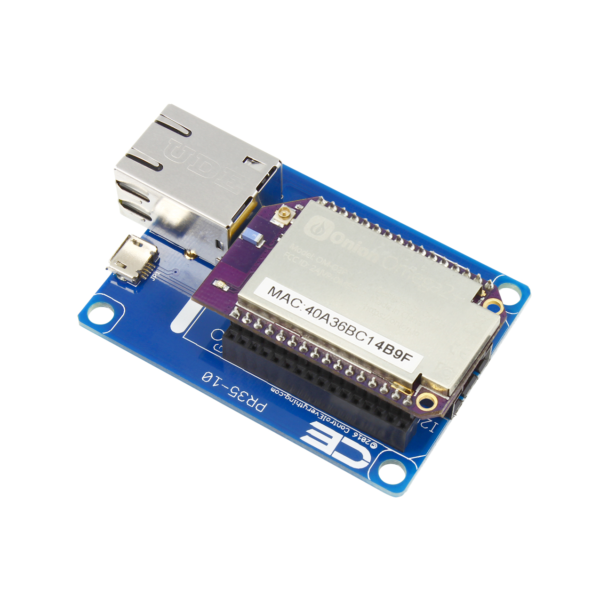

Onion 보드를 장착한 이더넷 포트 포함 실드 모습

사양

이더넷 100 Mbps와
I2C 쉴드 사양

항목	사양
호스트	Onion Omega 2 · Omega 1
이더넷	최대 100 Mbps · RJ45
온보드 커넥터	USB · I2C · RJ45
레벨 시프터	Omega I2C를 5 V 표준으로 변환
전원	온보드 전원 관리
I2C 확장 포트	NCD I2C 장치 연결
USB 종류	마이크로 USB(전원 · 프로그래밍)
네트워크 식별	UDP 포트 13,000으로 IP 주소 주기 전송
호환 오버레이	OOKF 키 포브 수신 · OOXB 통신

활용 분야

유선 제어가 필요한
현장

원격 개폐 제어 — 네트워크에서 릴레이 컨트롤러를 켜고 끕니다.
센서 데이터 수집 — I2C 확장 포트로 센서를 묶어 유선망으로 전송합니다.
전류 모니터링 — 전류 모니터링 장치를 Omega에 연결해 설비 부하를 기록합니다.
PWM 구동 — FET 드라이버와 PWM 출력을 유선으로 제어합니다.

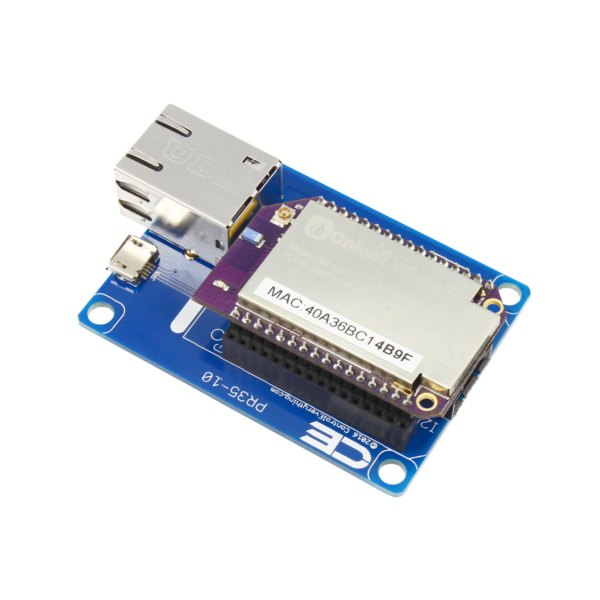

모듈을 장착한 실드 기판과 이더넷 포트 모습

구성·옵션

호스트 보드와
품번 구성

구분	내용
호스트	Onion Omega 2 · Omega 1
품번	PR35-10

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

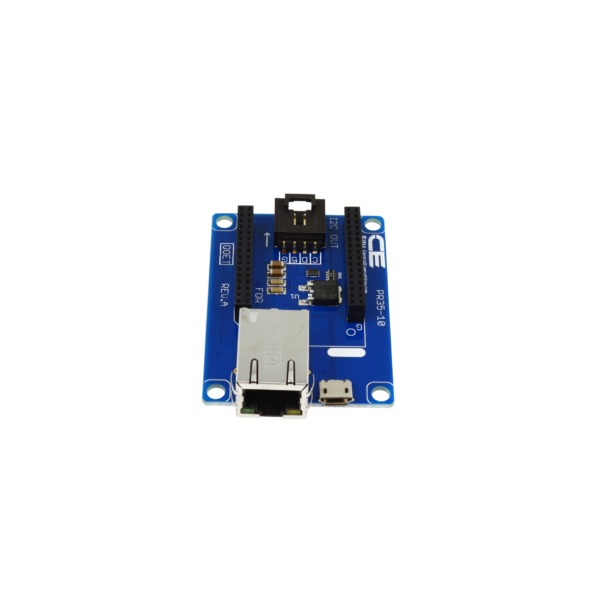

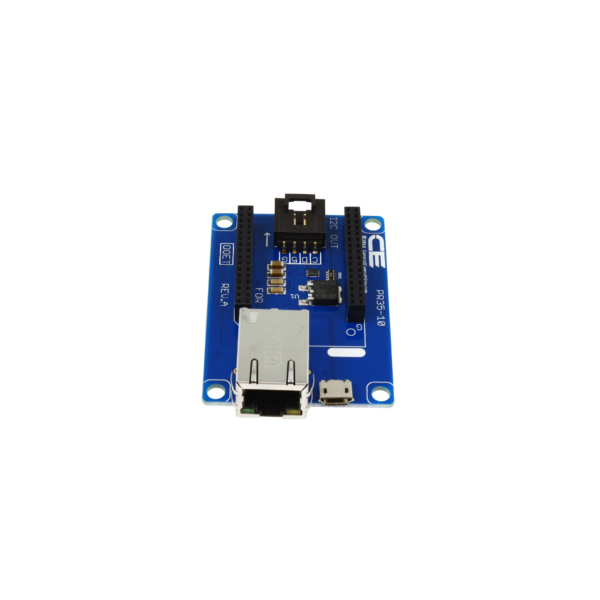

이더넷 포트와 마이크로 USB 포트가 있는 기판 상면

PR35-10과 함께 보는
Onion Omega 쉴드

PR35-10의 이더넷 최대 속도는 어느 정도입니까?
최대 100 Mbps입니다. 제어 명령과 센서 값 전송 용도에는 충분한 속도입니다.
PR35-10은 Onion Omega 1에서도 사용할 수 있습니까?
네, Omega 2와 Omega 1 모두 대상입니다. 쉴드에 모듈을 장착한 뒤 USB로 전원을 공급합니다.
PR35-10을 장착한 보드의 IP 주소는 어떻게 확인합니까?
보드가 UDP 포트 13,000으로 IP 주소를 주기적으로 송출하므로 해당 패킷을 수신해 확인합니다. DHCP로 주소가 바뀌는 환경에서도 장치를 다시 찾을 수 있습니다.
PR35-10에 NCD I2C 장치를 직접 연결할 수 있습니까?
네, 확장 포트에 NCD I2C 장치를 연결할 수 있습니다. 온보드 레벨 시프터가 5 V 표준으로 변환합니다.
