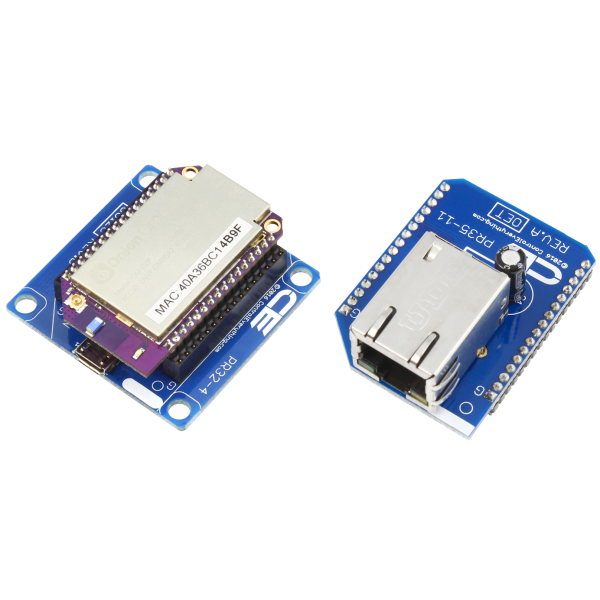

NCD PR35-11 Onion Omega 용 이더넷 실드

MODEL: PR35-11
브랜드: NCD

제품문의 구매하기

Omega 보드에 RJ45 포트를
더하는 이더넷 쉴드

NCD PR35-11 Onion Omega 이더넷 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR35-11은 Onion Omega 2와 Omega 1에 RJ45 이더넷 포트를 추가하는 이더넷 쉴드(Ethernet Shield for Onion Omega)입니다. 최대 100 Mbps 유선 연결로 원격 네트워크에서 Omega를 제어하고 프로그래밍합니다.

보드에 RJ45 커넥터가 붙어 있어 이더넷 케이블을 곧바로 꽂으며, 크기가 작아 Omega 상단에 오버레이로 장착합니다. 모든 Onion Omega 어댑터에 장착하는 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

Onion Omega 빠른 시작 가이드

100 Mbps

최대 이더넷 속도

RJ45

보드에 붙은 온보드 커넥터

Omega 2 · 1

지원 Onion Omega 보드

모든 어댑터

Onion Omega 어댑터 호환

특징

유선 네트워크로
Omega를 제어

핵심 특징	현장에서 달라지는 점
이더넷 네트워크 제어	네트워크에 연결된 PC에서 Omega를 제어하고 프로그래밍하므로 현장 장비에 직접 접근하지 않고도 설정을 바꿀 수 있습니다.
온보드 RJ45	커넥터가 보드에 붙어 있어 별도 변환 부품 없이 이더넷 케이블을 곧바로 연결할 수 있습니다.
최대 100 Mbps	유선 연결이라 다수의 센서 데이터를 보내는 구성에서도 무선 환경 변화의 영향을 받지 않습니다.
소형 크기	Omega 상단에 얹는 작은 크기라 기존 케이스와 설치 공간을 크게 바꾸지 않습니다.
어댑터 호환	모든 Onion Omega 어댑터에 꽂아 NCD 쉴드 구성에 그대로 편입할 수 있습니다.

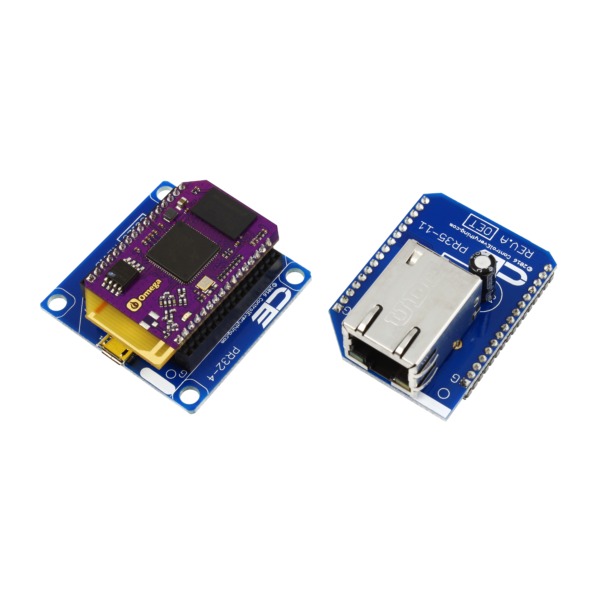

이더넷 쉴드와 마이크로 컨트롤러 보드 구성

네트워크 구성

유선 연결로
센서 장치 확장

이더넷 쉴드는 Omega를 네트워크 노드로 만들어 수백 개의 센서를 이더넷으로 연결하는 구성에 사용합니다. 릴레이 컨트롤러와 전류 모니터링 장치, 늘어나는 FET 드라이버 배열도 같은 네트워크로 묶어 한곳에서 제어합니다.

어댑터 조합

Omega 보드와
어댑터 조합 확인

쉴드와 어댑터를 겹친 구성

Omega는 NCD 쉴드나 어댑터를 거쳐 연결하므로 이더넷 쉴드를 사용할 때도 어댑터가 필요합니다. I2C 포트가 함께 필요한 구성은 이더넷 포트까지 갖춘 PR35-10이나 Omega Dock용 PR35-18을 함께 검토하세요.

사양

Omega용 이더넷
쉴드 사양

항목	사양
모델	PR35-11
호스트	Onion Omega 2, Omega 1
이더넷 속도	최대 100 Mbps
커넥터	RJ45 온보드
크기	소형
장착 방식	Onion Omega 상단 오버레이
호환 어댑터	모든 Onion Omega 어댑터, NCD Onion Omega 쉴드

활용 분야

이더넷 연결이
필요한 현장

센서 네트워크 — 수백 개의 센서를 이더넷으로 Omega에 연결합니다.
릴레이 제어 — 릴레이 컨트롤러를 네트워크로 제어합니다.
전류 모니터링 — 전류 모니터링 장치를 이더넷으로 묶습니다.
FET 드라이버 배열 — 늘어나는 FET 드라이버를 이더넷으로 연결합니다.

선택 가이드

필요한 포트에 맞는
쉴드 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
이더넷 포트만 필요할 때	PR35-11	RJ45 포트를 더하는 전용 이더넷 쉴드입니다.
I2C 포트와 이더넷을 함께 쓸 때	PR35-10	이더넷 포트까지 갖춘 Onion Omega I2C 쉴드입니다.
Omega Dock을 사용할 때	PR35-18	Omega Dock 전용 I2C 쉴드입니다.

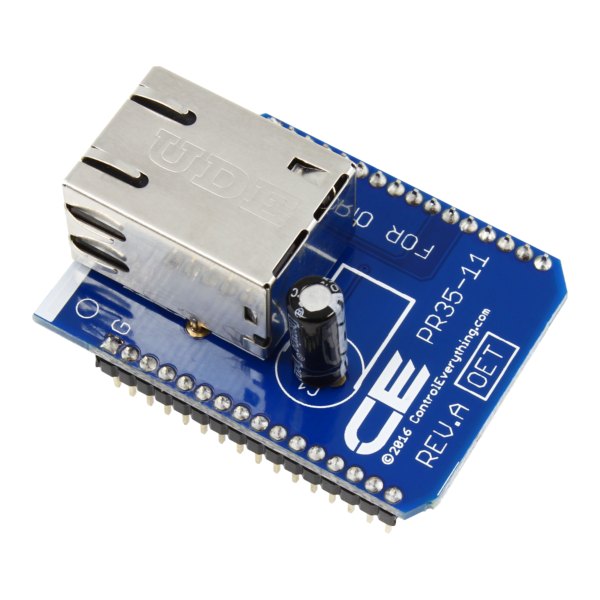

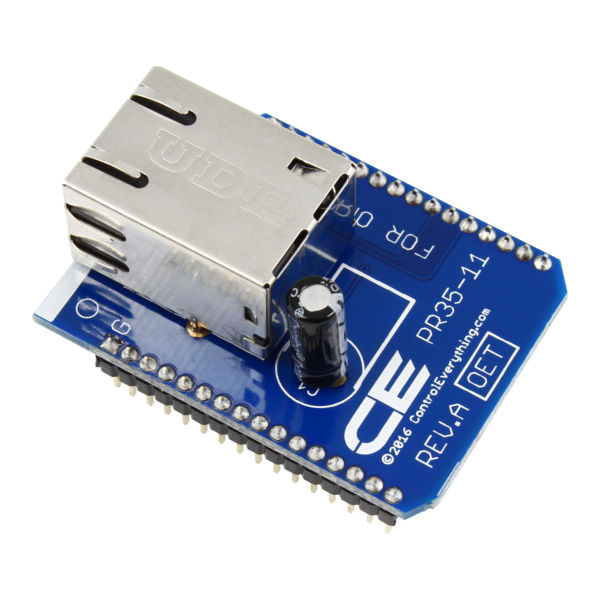

이더넷 포트가 달린 쉴드 기판 확대 모습

구성·옵션

구성과
필요 연결

구분	내용
모델	PR35-11 Onion Omega용 이더넷 쉴드
필요 연결	NCD Onion Omega 쉴드 또는 어댑터

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

PR35-11과 함께 보는
호스트별 쉴드

PR35-11의 이더넷 속도는 어느 정도입니까?
최대 100 Mbps입니다. 보드의 RJ45 커넥터에 이더넷 케이블을 꽂아 사용합니다.
PR35-11은 Omega 1에서도 사용할 수 있습니까?
네, Omega 2와 Omega 1 모두에서 사용할 수 있습니다. Onion Omega 어댑터에 꽂는 방식은 두 보드가 같습니다.
PR35-11을 어댑터 없이 단독으로 사용할 수 있습니까?
아니요, Omega는 NCD 쉴드나 어댑터를 거쳐 연결합니다. 모든 Onion Omega 어댑터와 호환됩니다.
PR35-11에 I2C 장치도 함께 연결할 수 있습니까?
아닙니다. PR35-11에는 I2C 포트가 없으므로 PR35-10 또는 PR35-18을 선택합니다. 이더넷과 I2C를 한 쉴드에서 사용하려면 PR35-10을 선택합니다.
