Arduino Due에
I2C 포트 2개를 더하는 쉴드

NCD PR37-10 Arduino Due용 듀얼 I2C 쉴드

견적 받기

NK Technologies 국내 정식 공급 파트너

NCD PR37-10은 Arduino Due에 +5 V I2C 확장 포트를 2개 더하는 듀얼 I2C 쉴드(I2C 확장 보드)입니다. 릴레이 컨트롤러·센서·미니 모듈 같은 NCD I2C 장치 전 라인을 Due 보드에 바로 연결하는 개발자용 장비입니다.

4.7K 풀업 저항이 보드에 내장되어 있어 풀업 부품을 따로 추가하지 않으며, 패스스루 구조라 다른 쉴드 사이에 끼워 쌓아도 Due의 핀 접근성이 유지됩니다. 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

+5 V

Due용 I2C 포트 전압

2개

범용 I2C 확장 포트

4.7K

보드 내장 풀업 저항

XBee

호환 모듈형 통신 인터페이스

특징

포트를 늘려도
적층 구조를 유지하는 쉴드

핵심 특징	현장에서 달라지는 점
+5 V 듀얼 I2C 포트	Due 한 대에 I2C 장치군을 포트 두 곳으로 나눠 연결하므로 센서 배선과 릴레이 배선을 분리해 정리합니다.
내장 4.7K 풀업 저항	풀업 저항을 외부에 추가하지 않아 시험 보드의 배선 부품이 줄고 버스 구성이 단순해집니다.
모듈형 통신 인터페이스	XBee 호환 모듈과 여러 통신 모듈을 같은 쉴드에 꽂아 유선·무선 연결 방식을 교체할 수 있습니다.
패스스루 설계	쉴드를 쌓은 뒤에도 아래층 핀이 위로 이어지므로 기존 Due 프로젝트의 구성을 해체하지 않고 추가할 수 있습니다.
플러그인 호환	NCD I2C 장치를 케이블로 꽂아 연결하므로 납땜 없이 센서를 교체할 수 있습니다.

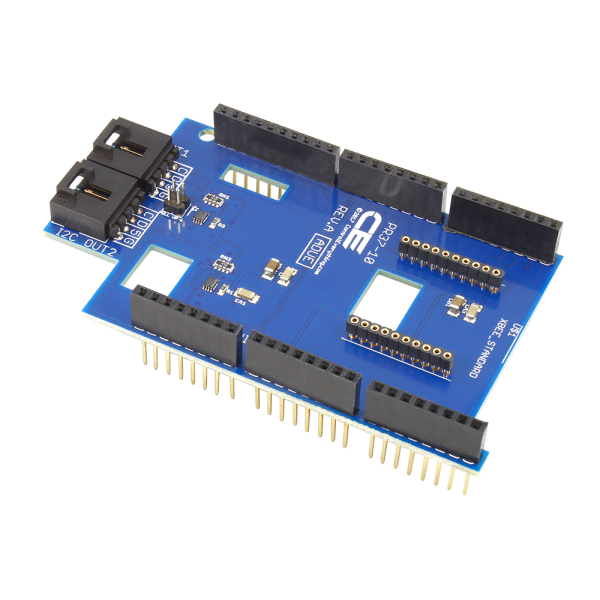

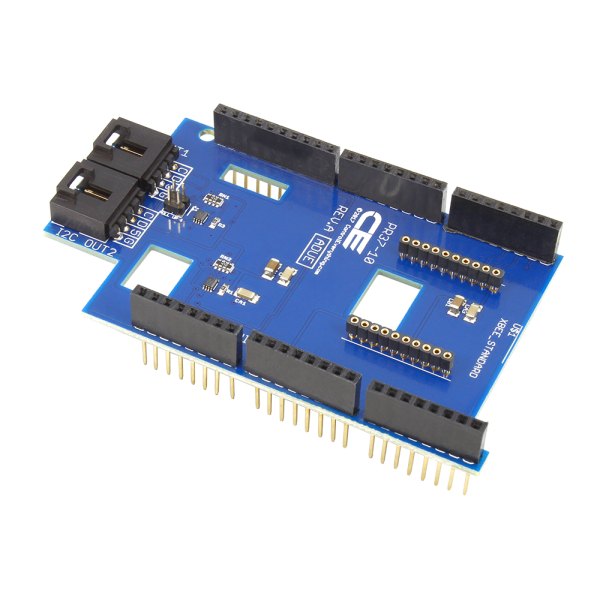

I2C 커넥터와 핀 헤더가 있는 듀얼 실드 기판 모습

통신 모듈

통신 모듈 장착과
적층 순서

모듈형 통신 인터페이스는 XBee 호환 규격이라 XBee 외에 Bluetooth, WiFi, RS-232, RS-485, 이더넷, USB 모듈을 같은 자리에 장착할 수 있습니다. 프로젝트마다 통신 방식이 바뀌어도 쉴드는 그대로 두고 모듈만 교체하면 됩니다.

쉴드 위에 통신 모듈을 겹쳐 장착

이 쉴드는 다른 쉴드 사이에 끼워 쌓을 수 있는 비침습형 패스스루 구조입니다. 통신 모듈이 위층에 오도록 순서를 잡고, I2C 센서는 측면 포트에서 케이블로 인출하면 두 층 모두 핀 접근이 막히지 않습니다. 배선 도면은 I2C 연결 도면 문서로 정리되어 있습니다.

사양

Due용 듀얼 I2C
쉴드 사양

항목	사양
호스트	Arduino Due
I2C 포트	+5 V 듀얼 I2C · 범용 포트 2개
풀업 저항	4.7K 내장
통신 인터페이스	XBee 호환 모듈형 인터페이스
지원 통신 모듈	XBee · Bluetooth · WiFi · RS-232 · RS-485 · 이더넷 · USB
구조	비침습형 패스스루 · 다른 쉴드 사이에 적층 가능
호환 장치	NCD I2C 장치 전체 라인(릴레이 컨트롤러 · 센서 · 미니 모듈)
문서	I2C 연결 도면

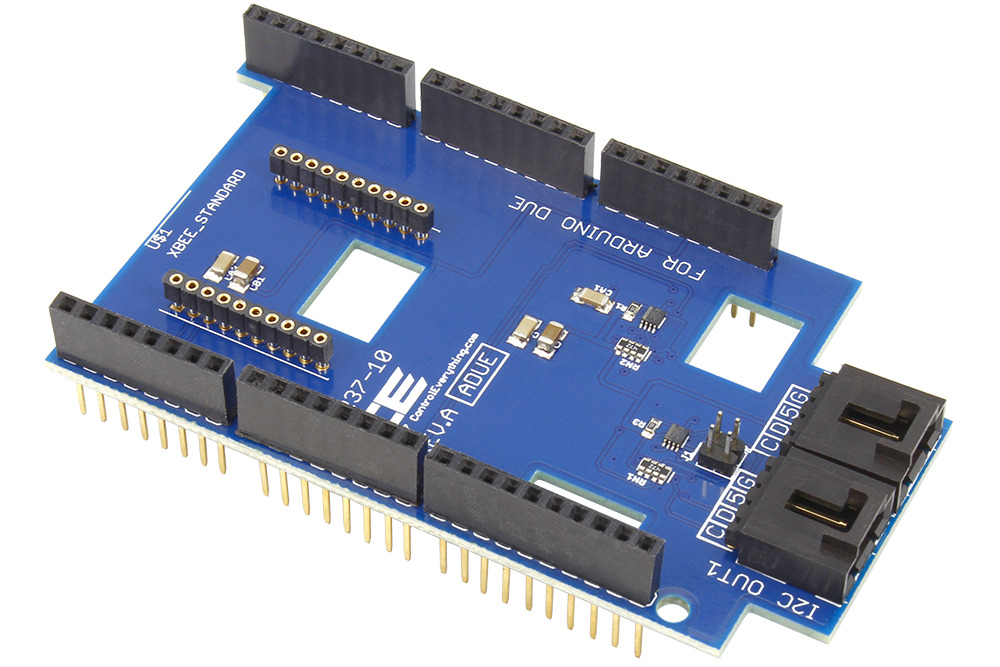

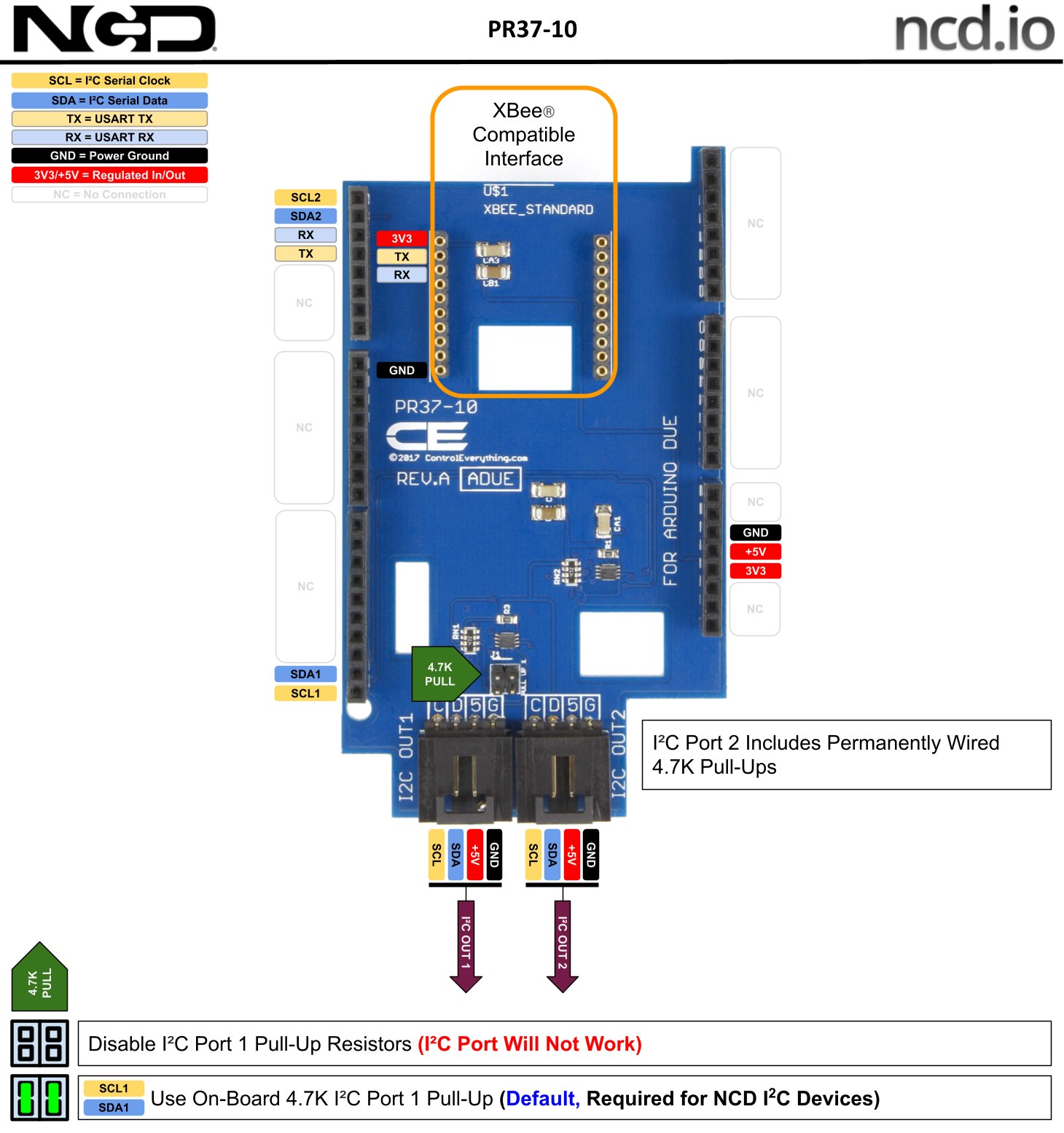

듀얼 I2C 실드 기판의 연결 단자 위치 설명도

활용 분야

Due 기반
I2C 확장 현장

릴레이 제어 — 릴레이 컨트롤러를 포트에 연결해 부하의 켜기·끄기를 Due 코드로 제어합니다.
전류 모니터링 — 전류 측정 장치를 연결해 부하 전류를 주기적으로 읽습니다.
센서 데이터 수집 — 여러 I2C 센서를 두 포트에 나눠 연결해 Due에서 한꺼번에 수집합니다.
미니 모듈 확장 — NCD 미니 모듈을 케이블로 이어 개발 중인 기능을 하나씩 추가합니다.

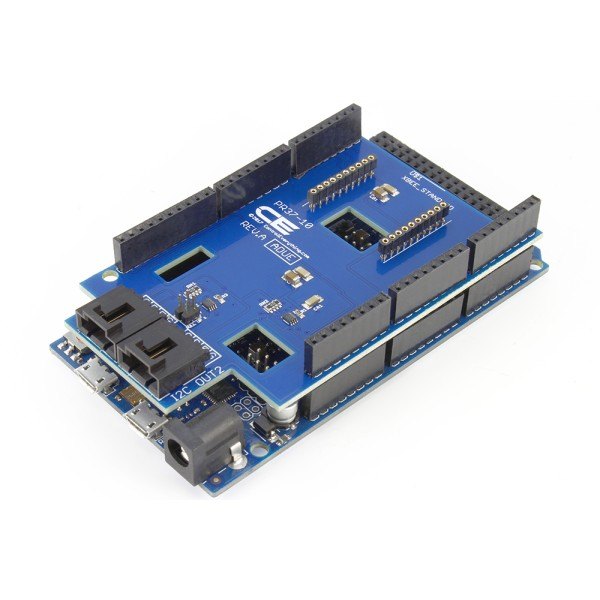

아두이노 보드 위에 통신 실드를 겹쳐 장착한 모습

선택 가이드

호스트 보드별
권장 쉴드

이럴 때 (호스트 보드)	권장 모델	선택 이유
Arduino Due에 I2C 포트를 늘릴 때	PR37-10	Due 전용 +5 V 듀얼 I2C 쉴드입니다.
Particle Electron에서 나사 단자 배선이 필요할 때	PR35-20	Electron GPIO를 나사 단자로 빼고 5 V · 2 A 전원을 갖춥니다.
Onion Omega Dock에 NCD 장치를 연결할 때	PR35-18	온보드 I2C 레벨 시프터를 갖춘 Dock용 쉴드입니다.

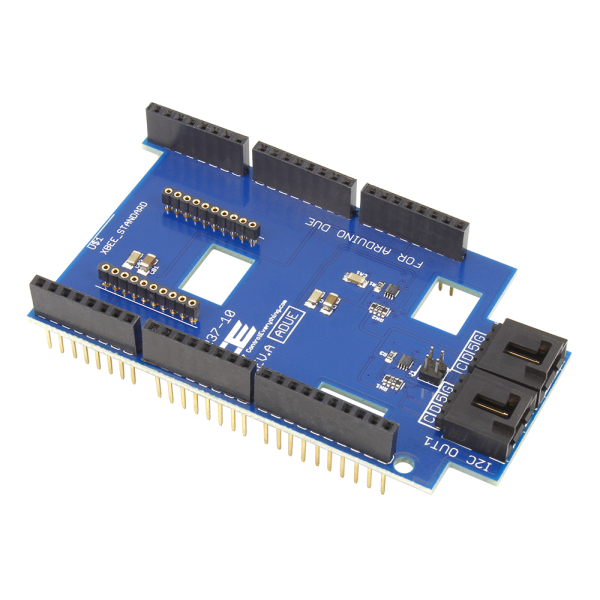

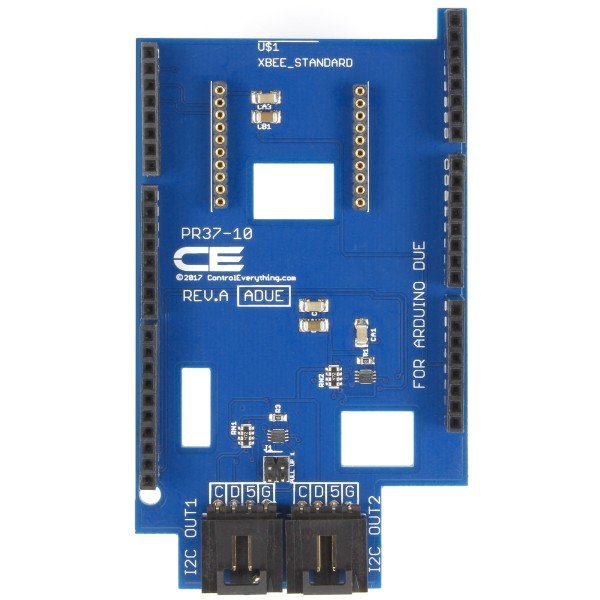

위에서 내려다본 실드 기판 윗면과 I2C 출력 커넥터

구성·옵션

구성과
문서

항목	내용
품번	PR37-10
호스트 보드	Arduino Due
문서	I2C 연결 도면

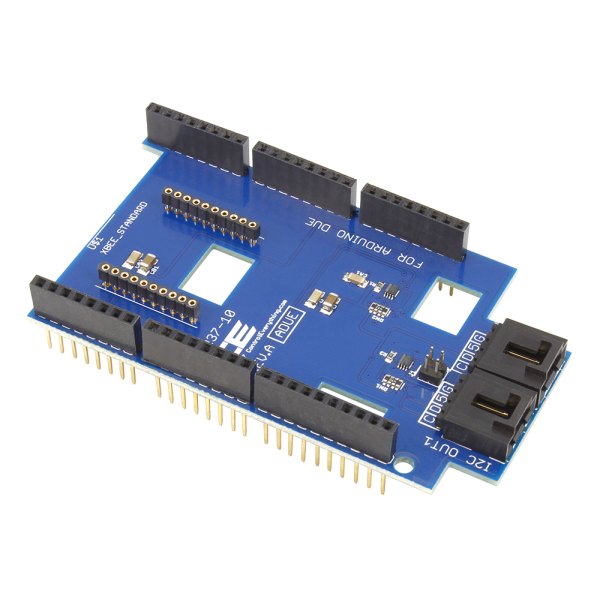

아래쪽 핀이 보이는 아두이노용 실드 기판 모습

다른 보드용으로 보는
I2C 쉴드와 모듈

PR37-10을 Arduino Uno나 Nano에도 장착할 수 있습니까?
아니요, Arduino Due 전용 쉴드입니다. 다른 Arduino 보드에는 해당 보드에 맞춘 NCD I2C 쉴드를 선택하세요.
NCD I2C 장치를 그대로 연결할 수 있습니까?
네, NCD I2C 장치 전체 라인과 플러그인으로 호환됩니다. 릴레이 컨트롤러, 센서, 미니 모듈 모두 케이블로 포트에 연결할 수 있습니다.
다른 쉴드와 함께 쌓을 수 있습니까?
네, 패스스루 구조라 다른 쉴드 사이에 끼워 쌓아도 아래층 핀이 위로 이어집니다. 통신 모듈은 위층에 두는 순서가 배선하기 편합니다.
PR37-10에 풀업 저항을 별도로 달아야 합니까?
아니요, 4.7K 풀업 저항이 보드에 내장되어 있습니다. 외부 풀업을 추가하면 합성 저항이 달라지므로 필요한 경우가 아니면 추가하지 않습니다.
