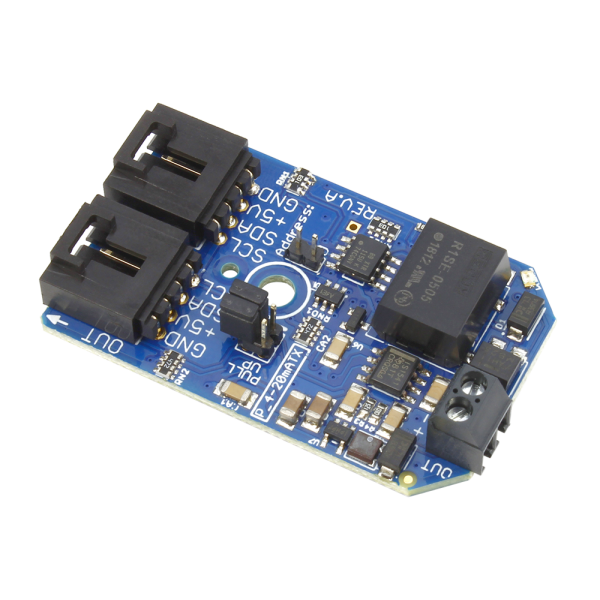

NCD PR33-49 전원 공급 장치가있는 1 채널 절연 4-20mA 전류 루프 송신기

NCD PR33-49 전원 공급 장치가있는 1 채널 절연 4-20mA 전류 루프 송신기

MODEL
PR33-49
브랜드
NCD
제품 자료
제품문의 구매하기

I2C 값을 4-20 mA 신호로⁣ 바꿔 PLC에 보내는 송신기

NCD PR33-49 절연형 4-20 mA 전류 루프 송신기

견적 받기

NCD 한국 독점 공급 파트너

NCD PR33-49는 12비트 DAC(MCP4725)로 I2C 데이터를 4-20 mA 신호로 바꾸는 절연형 1채널 전류 루프 송신기(4-20 mA 트랜스미터 보드)입니다. 마이크로컨트롤러와 싱글 보드 컴퓨터의 값을 산업 제어 장비의 전류 입력에 그대로 전달합니다.

XTR115 송신기와 4채널 디지털 아이솔레이터가 I2C 쪽과 루프 쪽을 전기적으로 분리하고, 온보드 12 V 절연 전원이 2선식 트랜스듀서를 직접 구동하므로 루프용 전원을 따로 끌어오지 않습니다. 능동형이어서 배선이 단순하며, 이 송신기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

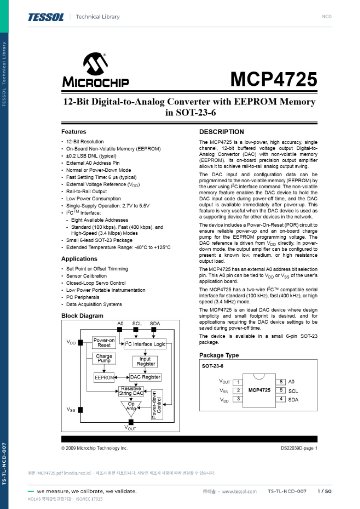

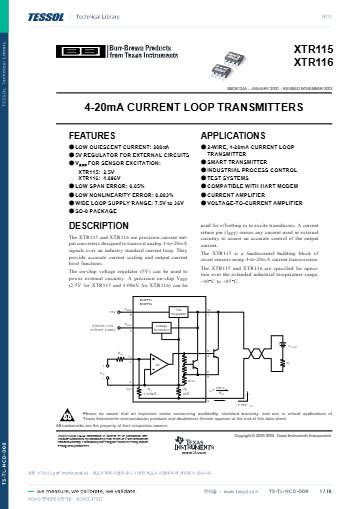

데이터시트와 도면

소프트웨어와 코드

12비트

DAC 분해능(MCP4725)

4-20 mA

2선식 전류 루프 출력

12 V

온보드 절연 전원 출력

2대

I2C 버스 한 개당 연결 수

특징

I2C 쪽과 루프 쪽을⁣ 분리한 구조

핵심 특징현장에서 달라지는 점
XTR115 2선식 송신기2선식 4-20 mA 루프를 구동하는 전용 송신기를 채택해 현장 계기와 같은 신호 규격으로 PLC·표시기에 바로 연결합니다.
온보드 절연 전원12 V 절연 전원이 2선식 트랜스듀서를 구동하므로 별도 루프 전원 배선과 전원 장치가 필요 없습니다.
4채널 디지털 아이솔레이터I2C 신호와 루프 회로를 분리해, 루프 쪽 접지 전위 차이가 호스트 보드로 넘어오는 일을 줄입니다.
낮은 스팬 오차와 비선형 오차출력 전류가 DAC 값에 비례하는 정도가 높아 4 mA와 20 mA 양 끝점 교정이 간단합니다.
Vref 패드 노출외부 기준 전압을 연결해 출력 전류의 기준을 직접 정할 수 있고, 기본값은 2.5 V로 설정되어 있습니다.
주소 점퍼 1개I2C 버스 하나에 송신기 2대를 연결할 수 있어 서로 다른 루프를 독립적으로 제어합니다.

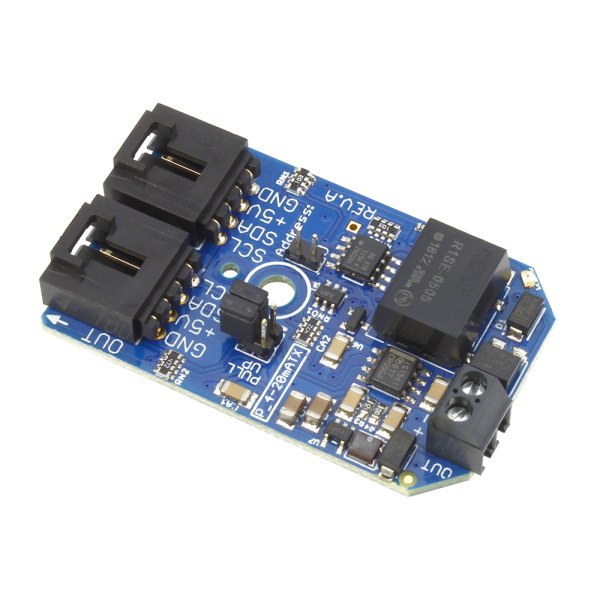

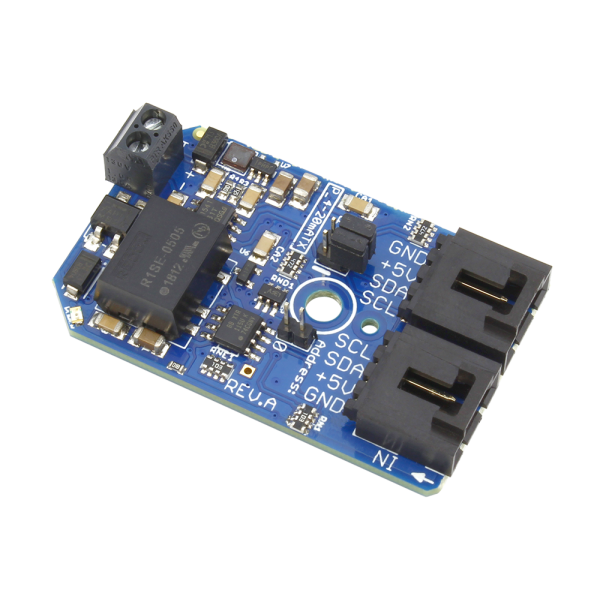

NCD PR33-49 - 커넥터와 단자가 실장된 전류 루프 송신기 기판 모습
커넥터와 단자가 실장된 전류 루프 송신기 기판 모습

DAC 값 환산

4 mA와 20 mA에⁣ 대응하는 DAC 값

출력 전류는 DAC에 기록하는 값으로 정해집니다. DAC 값 약 670이 4 mA, 약 3460이 20 mA에 대응하므로 4-20 mA 구간 전체에 약 2,790 카운트가 배정됩니다. 호스트 코드에서는 측정값을 이 구간으로 선형 환산해 DAC에 기록하세요.

  • 4 mA 기준점: DAC 값 약 670. 센서가 하한에 있을 때 출력할 값입니다.
  • 20 mA 기준점: DAC 값 약 3460. 상한 출력에 사용하며 12비트 최대 코드까지 올리지 않습니다.
  • 정밀 교정: 현장 전류계로 두 기준점을 실측해 코드 값을 미세 조정하는 절차를 권장합니다.

배선·연결

호스트 연결과⁣ 루프 배선

나사 단자 루프 배선과 4핀 I2C 연결

루프 출력은 보드의 나사 단자에 직접 배선하고, I2C 쪽은 nodeLynk 4핀 커넥터로 호스트 쉴드나 어댑터에 연결합니다. 커넥터가 5 VDC를 함께 공급하며 케이블은 구성에 포함됩니다. Arduino 샘플 코드는 1채널 4-20 mA 송신기 용도로 공개되어 있어 첫 출력 시험을 짧게 마칠 수 있습니다.

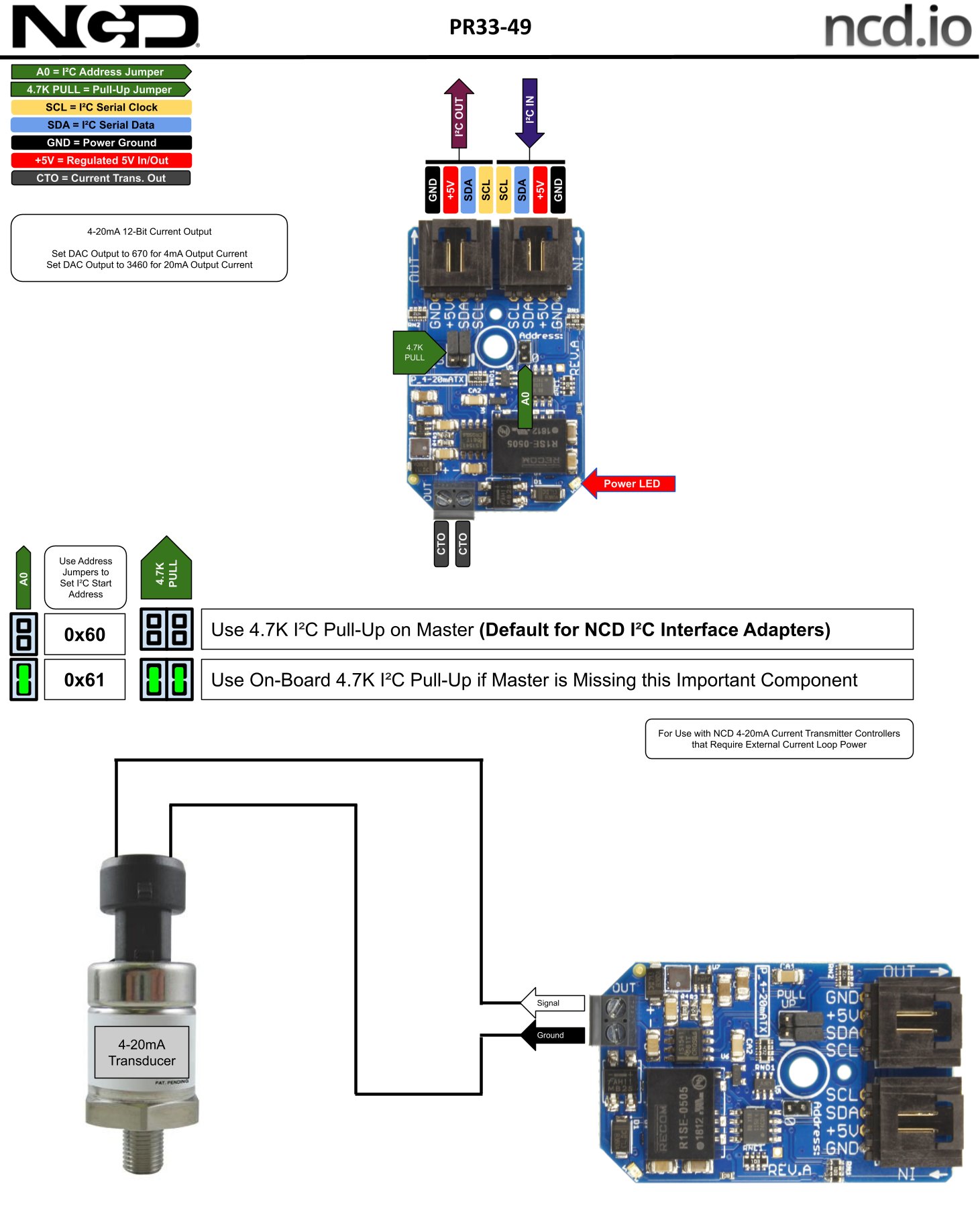

NCD PR33-49 - 압력 트랜스듀서와 전류 루프 송신기의 배선 구성도
압력 트랜스듀서와 전류 루프 송신기의 배선 구성도

사양

12비트 DAC와⁣ 절연 루프 사양

항목사양
채널1채널 · 2선식 4-20 mA 송신기
DAC12비트(MCP4725)
루프 송신기XTR115
절연4채널 디지털 아이솔레이터
루프 전원온보드 12 V 절연 전원(벅-부스트 방식, 2선식 트랜스듀서 구동)
입력I2C 데이터
출력4-20 mA 전류 루프
DAC 값 기준약 670 = 4 mA · 약 3460 = 20 mA
외부 기준 전압Vref 패드 노출 · 2.5 V 사전 설정
I2C 버스당 대수2대(주소 점퍼 1개, 3대 이상은 I2C 멀티플렉서 사용)
I2C 커넥터nodeLynk 4핀 · 5 VDC
현장 배선온보드 나사 단자
포함 케이블I2C 케이블 포함
소프트웨어1채널 4-20 mA 송신기용 Arduino 샘플 코드
호환 호스트Arduino Micro · Nano · Uno · Due, Banana Pi, BeagleBone, Bluz, C.H.I.P., ESP8266, Particle Photon · Electron, Onion Omega, WiPy · WiPy2 · LoPy용 I2C 쉴드, Raspberry Pi · Pi 2/3 · Zero I2C 인터페이스 어댑터, USB-I2C 변환기, BridgeX5 컨트롤러

활용 분야

4-20 mA 입력을 받는⁣ 제어 현장

  • 산업 제어 장비 — 4-20 mA 입력을 받는 PLC·인버터·기록계에 마이크로컨트롤러의 계산값을 전류 신호로 전달합니다.
  • 2선식 트랜스듀서 구동 — 온보드 12 V 절연 전원으로 2선식 계기를 별도 전원 없이 구동합니다.
  • I2C 센서 값 전달 — I2C 센서의 측정값을 장거리 전송에 유리한 전류 신호로 바꿔 출력합니다.
  • 출력 확장 시험 — Arduino 등 I2C 호스트에서 4-20 mA 출력을 시험하고 제어 로직을 검증합니다.

선택 가이드

루프 전원 유무로⁣ 고르는 송신기

이럴 때 (현장 조건)권장 모델선택 이유
외부 전원 라인을 따로 두기 어려울 때PR33-49온보드 절연 전원이 루프를 구동하는 능동형입니다.
현장에 루프 전원이 이미 있을 때PR33-16외부 전원이 필요한 수동형 1채널 송신기입니다.

구성·옵션

구성과⁣ 호환 쉴드

항목내용
품번PR33-49
호환 쉴드Arduino Uno · Nano · Micro · Due 등 NCD I2C 쉴드
샘플 코드1채널 4-20 mA 송신기 Arduino 샘플 코드

제품 상세 이미지

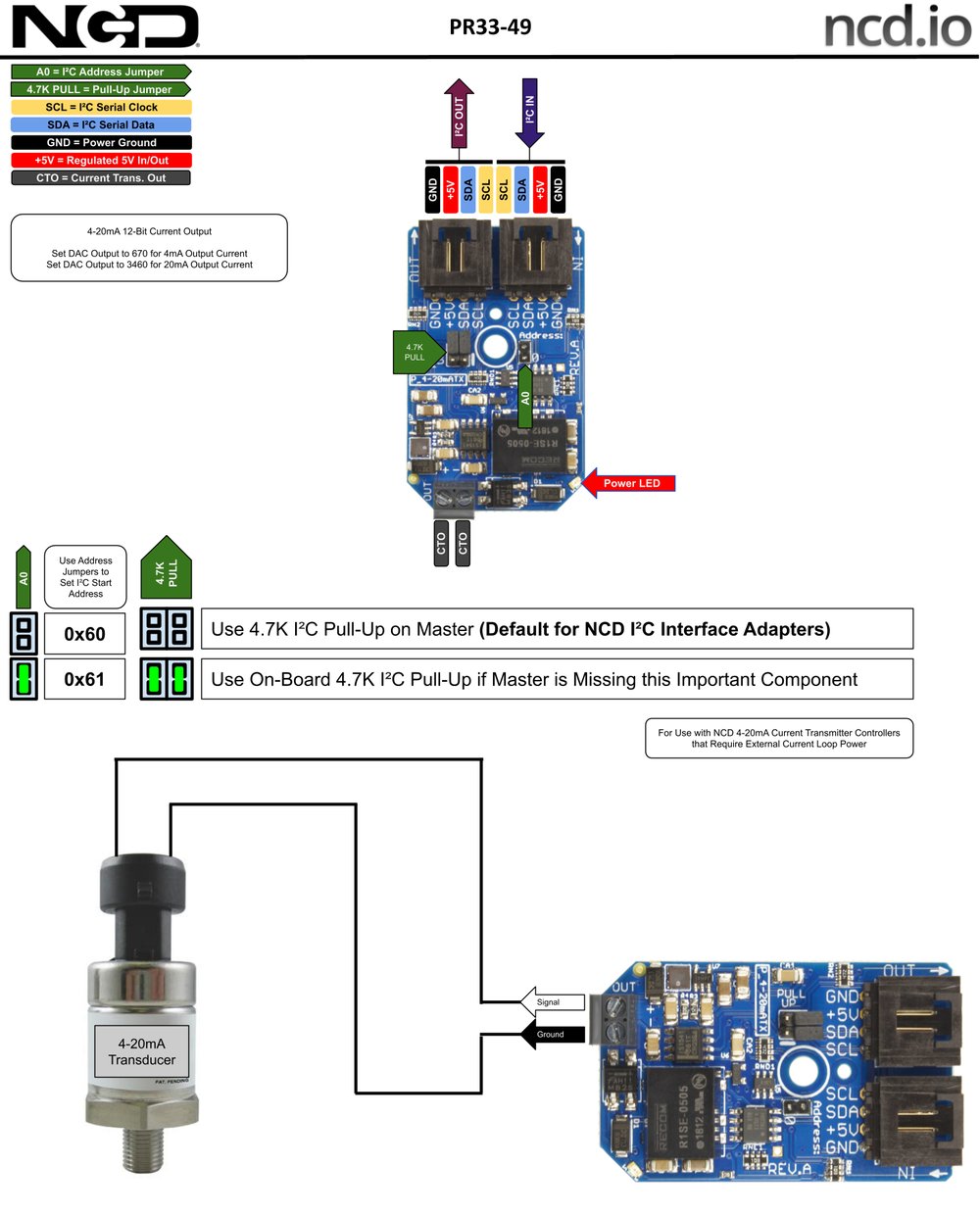

NCD PR33-49 상세 이미지 1

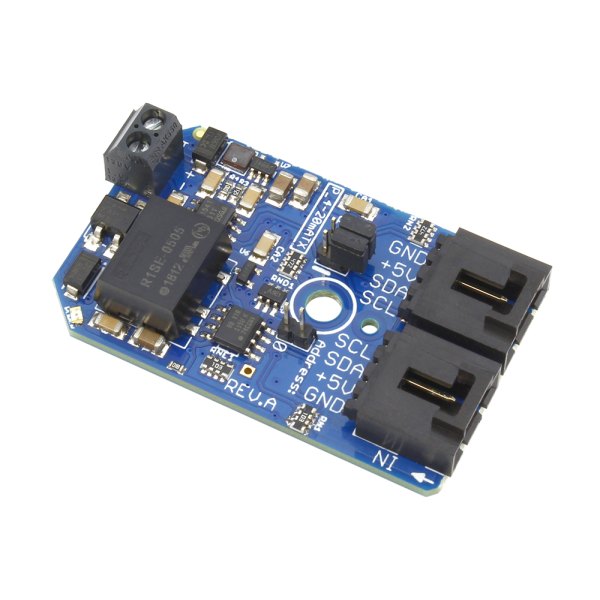

NCD PR33-49 - 기판의 I2C 커넥터와 출력 단자 부분 모습
