NCD PR33-6 온보드 전원 공급 장치가있는 입자 광자 용 나사 단자 브레이크 아웃 보드

NCD PR33-6 온보드 전원 공급 장치가있는 입자 광자 용 나사 단자 브레이크 아웃 보드

MODEL
PR33-6
브랜드
NCD
제품문의 구매하기

Photon 센서·릴레이 배선을
나사 단자로 마치는 단자 보드

NCD PR33-6 Particle Photon 나사 단자 브레이크아웃 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR33-6은 Particle Photon의 GPIO를 나사 단자로 빼고 온보드 스위칭 전원과 I2C 확장 포트를 갖춘 Photon용 나사 단자 브레이크아웃 보드(Photon 단자대 보드)입니다. 현장 센서와 릴레이 배선을 단자대에서 마무리하는 Wi-Fi 장치 개발용 보드입니다.

스위칭 전원이 보드에 내장되어 별도 전원 모듈 없이 Photon에 전력을 공급하고, nodeLynk 마스터 어댑터 기능으로 I2C 장치 체인을 연결합니다. 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

나사 단자

Photon GPIO 배선 접점

스위칭 전원

온보드 전원 공급

I2C

통합 확장 포트

PKFR

키 포브 확장 호환

특징

단자대·전원·I2C를
한 보드에 통합

핵심 특징현장에서 달라지는 점
나사 단자 GPIOPhoton의 GPIO를 단자대로 빼 점퍼선 없이 센서와 릴레이를 체결하므로 재배선이 빠릅니다.
온보드 스위칭 전원Photon 전원을 보드에서 만들어 별도 전원 모듈 없이 구동하므로 제어함 부품이 줄어듭니다.
통합 I2C 포트NCD I2C 장치 전 제품군을 케이블로 연결해 센서 구성을 늘립니다.
nodeLynk 마스터 어댑터I2C 장치 체인과 통신해 릴레이·센서·디스플레이를 납땜 없이 추가합니다.
PKFR 키 포브 확장 호환키 포브 명령을 Photon GPIO로 바로 받아 원격 입력을 구성합니다.

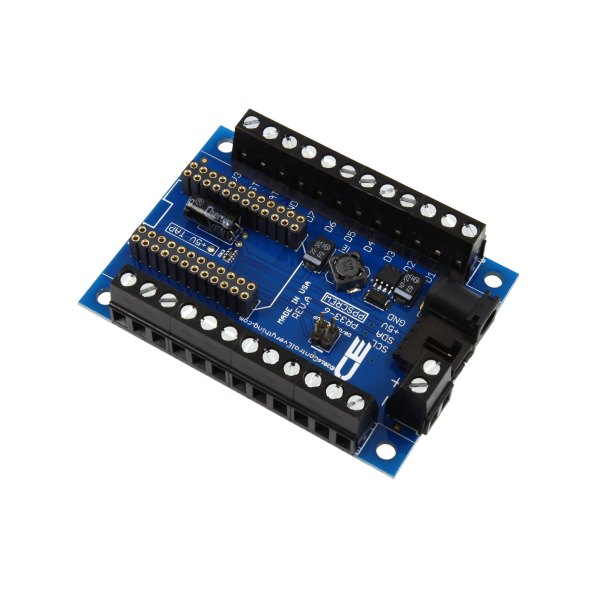

NCD PR33-6 - 전원부와 검정 나사 단자대가 있는 브레이크아웃 보드
전원부와 검정 나사 단자대가 있는 브레이크아웃 보드

체인 확장

nodeLynk로 붙이는
확장 장치

PR33-6의 I2C 포트에 연결하는 체인에는 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 4-20 mA 장치, 0-10 V ADC·DAC가 포함됩니다. 장치를 하나 추가할 때마다 응답을 확인하면 문제 구간을 빠르게 좁힐 수 있습니다.

  • 릴레이 컨트롤러: 부하의 켜기·끄기를 Photon 코드로 제어합니다.
  • 센서·PWM 드라이버: 측정과 구동 출력을 같은 체인에서 처리합니다.
  • 4-20 mA · 0-10 V ADC·DAC: 산업용 아날로그 신호를 입출력합니다.
  • 디스플레이: 현장에서 측정값을 바로 읽습니다.

단자대 보드에서 시작하는 I2C 체인

Photon을 꽂은 보드의 I2C 포트에서 첫 장치로 케이블을 이어 갑니다. GPIO 배선은 단자대에, 디지털·아날로그 확장은 I2C 체인에 나눠 두면 제어함 내부 배선이 단순해집니다.

사양

Photon용 단자대
보드 사양

항목사양
호스트Particle Photon
GPIO나사 단자로 접근
전원온보드 스위칭 전원
I2C확장 포트 내장(nodeLynk 마스터 어댑터)
확장PKFR 키 포브 확장과 호환
체인 확장 장치릴레이 컨트롤러 · 센서 · PWM 드라이버 · 디스플레이 · 4-20 mA · 0-10 V ADC·DAC

활용 분야

Photon 기반
현장 제어

  • 릴레이 제어 — nodeLynk 릴레이 컨트롤러로 장치를 켜고 끕니다.
  • 센서 측정 — 센서와 PWM 드라이버를 I2C 체인에 더해 측정과 구동을 함께 처리합니다.
  • 아날로그 신호 처리 — 4-20 mA와 0-10 V ADC·DAC를 체인에 붙여 산업용 신호를 다룹니다.
  • 상태 표시 — 디스플레이 장치로 측정값을 현장에 표시합니다.
  • 키 포브 입력 — 원격 명령을 GPIO 입력으로 받습니다.

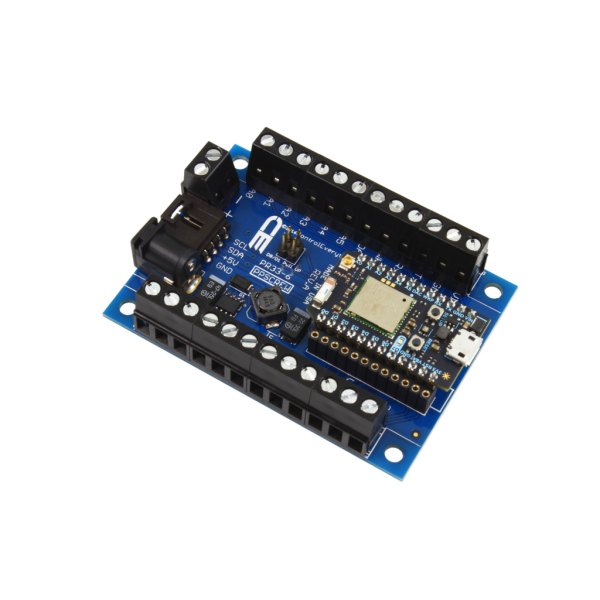

NCD PR33-6 - 단자대 보드에 무선 모듈을 장착한 모습
단자대 보드에 무선 모듈을 장착한 모습

선택 가이드

호스트 보드에 맞는
NCD 보드 선택

이럴 때 (호스트 보드)권장 모델선택 이유
Particle Photon 기반 현장 장치일 때PR33-6Photon 전용 단자대 보드이며 온보드 스위칭 전원을 갖춥니다.
Particle Electron을 사용할 때PR35-205~32 V DC 입력과 5 V / 2 A 전원을 갖춘 Electron 전용 쉴드입니다.
4-20 mA 출력이 필요할 때PR33-49I2C 체인에 붙이는 절연형 4-20 mA 송신기입니다.

구성·옵션

PR33-6 구성과
확장 장치

항목내용
품번PR33-6
호스트 보드Particle Photon
확장PKFR 키 포브 · nodeLynk 장치

제품 상세 이미지

NCD PR33-6 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

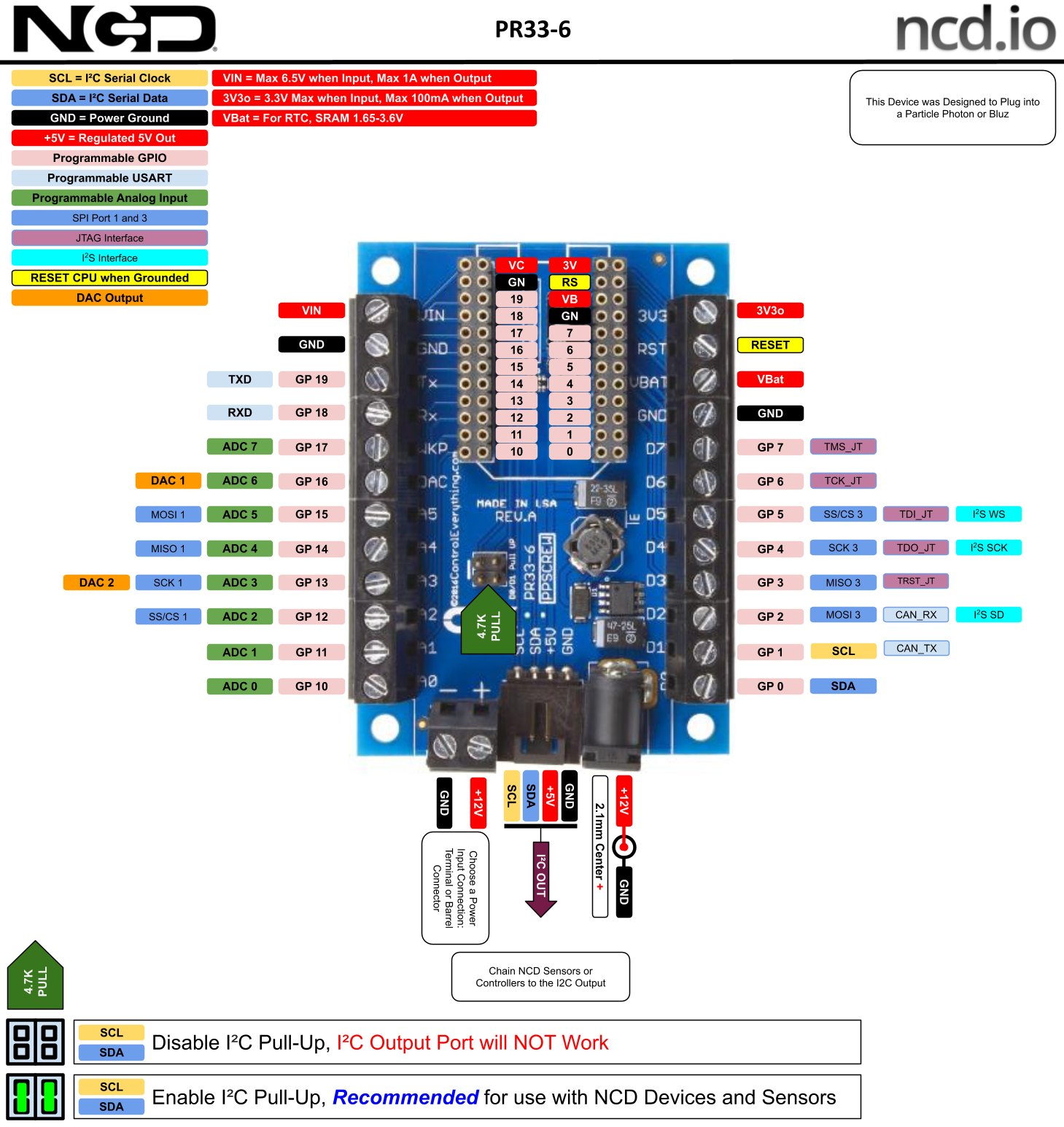

NCD PR33-6 - 브레이크아웃 기판의 GPIO 핀과 단자 위치 설명도
브레이크아웃 기판의 GPIO 핀과 단자 위치 설명도
