NCD PR54-3 파티클 및 페더 모듈 용 페더 스크류 터미널

MODEL
PR54-3
브랜드
NCD

GPIO를 나사 단자로⁣ 빼내는 Feather 단자 보드

NCD PR54-3 Particle · Feather 모듈용 나사 단자 보드⁣ I2C : +5 V 통신 포트 내장⁣ 온보드 전원 : 5 V / 2 A 스위칭 전원⁣ 입력 전압 : 6.5 – 22 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD PR54-3은 Adafruit Feather와 Particle Argon·Boron·Xenon의 GPIO를 나사 단자로 인출하고 2 A 스위칭 전원과 +5 V I2C 포트를 갖춘 Feather용 나사 단자 보드(Feather 터미널 쉴드)입니다. 현장 배선을 단자대에서 바로 연결합니다.

입력 전압 6.5~22 VDC에서 5 V 2 A를 출력해 모듈과 +5 V I2C 포트의 센서까지 한 보드에서 공급하므로 별도 레귤레이터 보드가 필요 없습니다. NCD 키 포브 확장과 이더넷 확장이 호환되어 보드 한 장으로 배선, 전원, 통신 확장을 정리합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

2 A

5 V 스위칭 전원 출력

6.5 ~ 22 VDC

입력 전압 범위

+5 V I2C

NCD 확장 연결 포트

나사 단자

GPIO 배선 인출

특징

GPIO 배선과 전원을⁣ 보드 하나로

핵심 특징현장에서 달라지는 점
GPIO 나사 단자Feather와 Particle 모듈의 GPIO를 단자대로 인출해 현장 센서 배선을 납땜 없이 연결합니다.
5 V 2 A 스위칭 전원입력 전압을 5 V로 낮추어 모듈과 센서에 공급하므로 별도 전원 보드와 배선이 줄어듭니다.
6.5~22 VDC 넓은 입력12 V 계열 어댑터나 배터리 팩 같은 직류 전원을 그대로 연결해 현장 전원 조건에 대응합니다.
+5 V I2C 포트NCD I2C 확장 제품을 데이지 체인으로 이어 릴레이, PWM, 전류 모니터를 추가합니다.
키 포브·이더넷 확장 호환무선 키 포브 수신 확장과 유선 이더넷 확장을 장착해 현장에 맞는 통신 구성을 만듭니다.

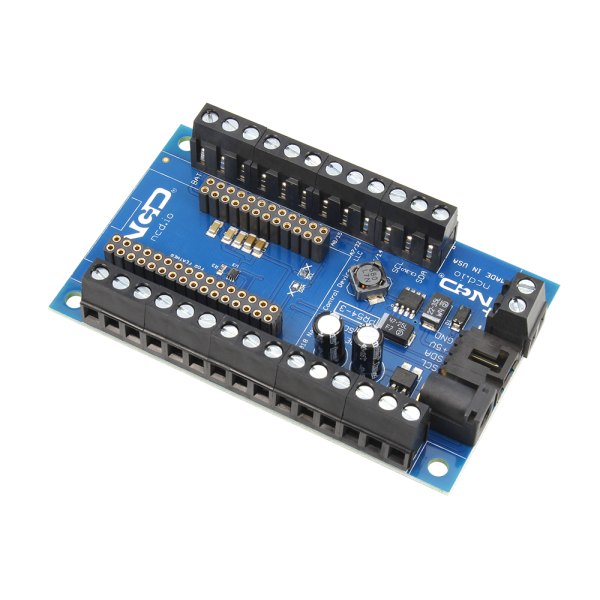

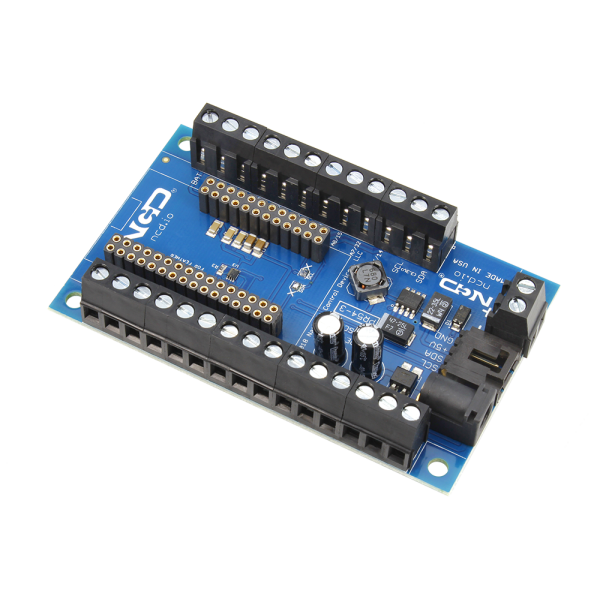

NCD PR54-3 - 스크류 단자대가 양쪽에 배치된 페더 터미널 기판
스크류 단자대가 양쪽에 배치된 페더 터미널 기판

전원 설계

입력 전압과⁣ 5 V 출력 용량

입력 전압은 6.5 V에서 22 V DC까지이며 5 V 2 A를 출력합니다. 호스트 모듈과 +5 V I2C 포트에 연결한 센서, 컨트롤러의 소비 전류 합이 2 A 안에 들어오는지 먼저 계산하세요.

입력 하한 근처에서는 전원 강하로 출력이 흔들릴 수 있으므로, 어댑터를 사용할 때는 하한보다 여유 있는 전압을 선택하는 편이 안정적입니다.

전원 입력과 5 V 출력 경로

직류 입력은 나사 단자로 받아 스위칭 전원이 5 V로 변환하고, 그 5 V가 호스트 모듈과 I2C 포트에 나뉘어 공급됩니다. 입력 극성은 연결 전에 반드시 확인하세요.

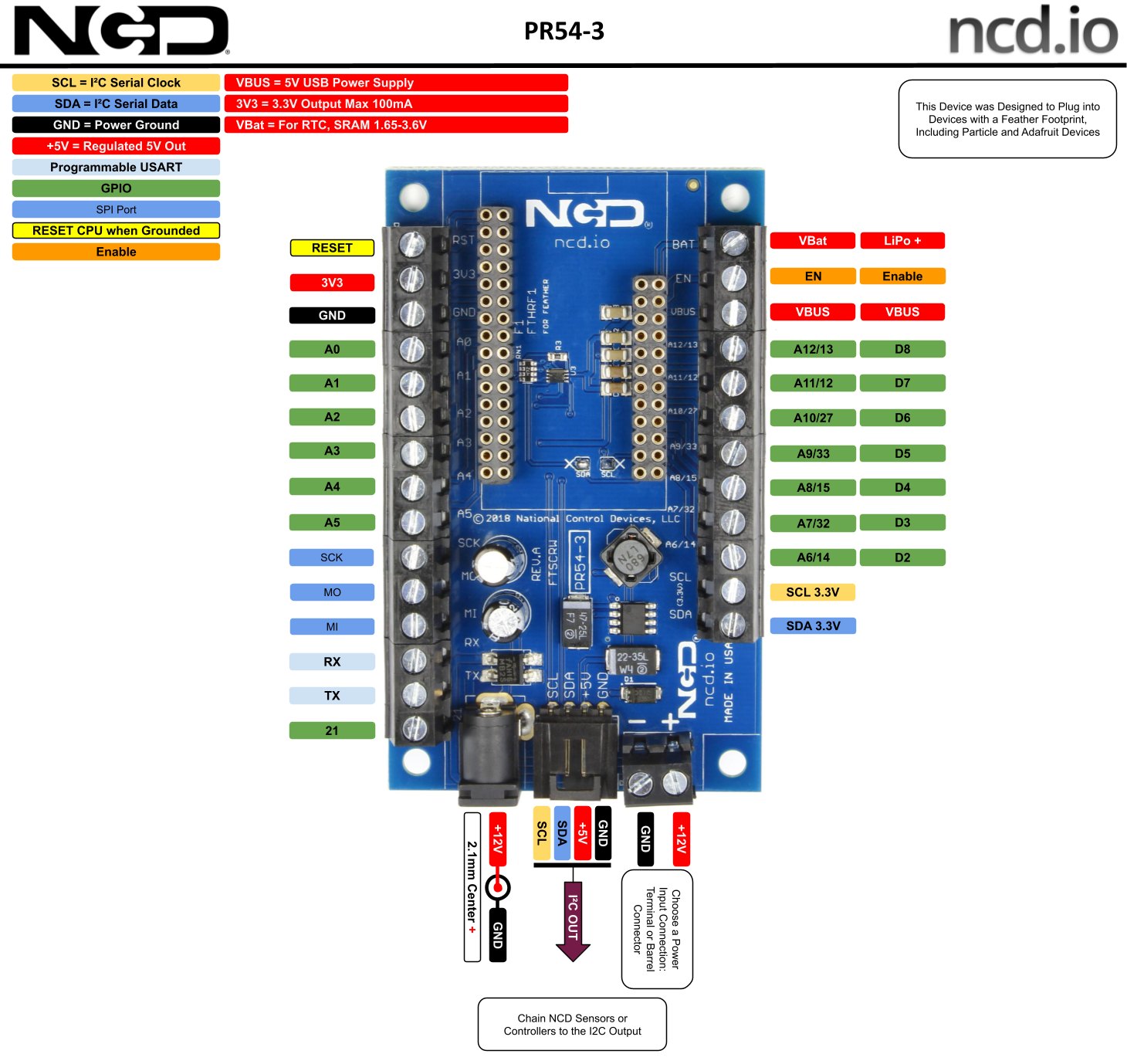

NCD PR54-3 - 스크류 터미널 기판의 핀과 단자 위치 설명도
스크류 터미널 기판의 핀과 단자 위치 설명도

확장 구성

I2C 체인과⁣ 통신 확장

I2C 포트는 nodeLynk 마스터로 동작해 NCD I2C 제품군을 체인으로 이어 제어합니다. 키 포브 수신 확장은 원격 명령 입력을, 이더넷 확장은 유선 네트워크 연결을 담당합니다.

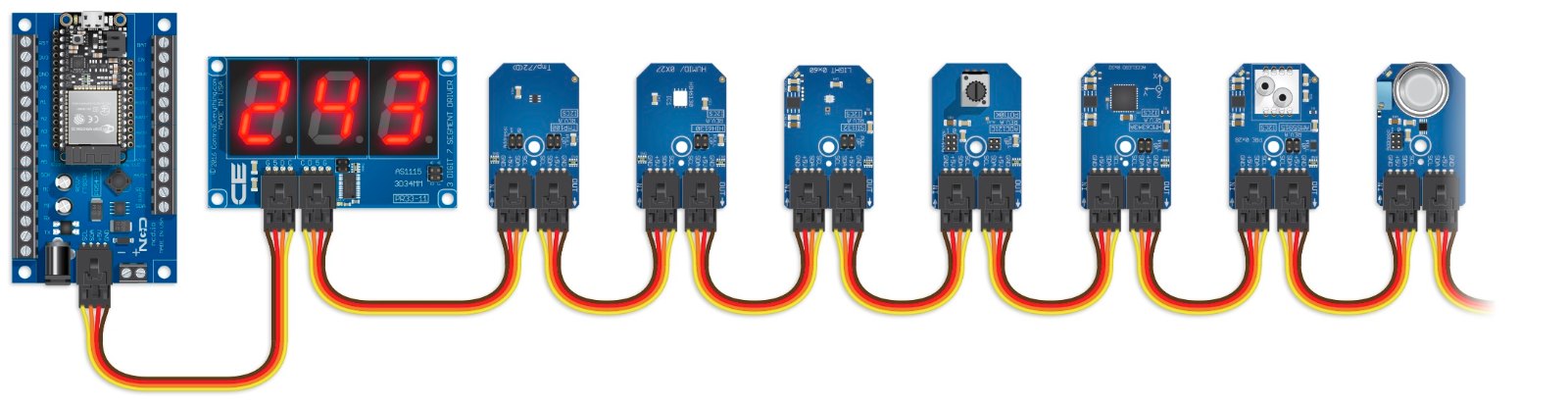

NCD PR54-3 - 무선 모듈과 여러 센서 및 표시기를 연결한 구성도
무선 모듈과 여러 센서 및 표시기를 연결한 구성도

사양

Feather 나사 단자⁣ 보드 사양

항목사양
호스트Adafruit Feather · Particle Argon · Boron · Xenon
GPIO나사 단자로 접근
I2C+5 V 통신 포트 내장, nodeLynk 마스터 체인 통신
온보드 전원5 V / 2 A 스위칭 전원
입력 전압6.5 – 22 VDC
확장NCD 키 포브 수신 확장 · 이더넷 확장 호환
포함 항목6인치(152 mm) I2C 케이블

활용 분야

패널 배선이 많은⁣ Feather 현장

  • 센서 배선 단자화 — 현장 센서 배선을 단자대로 받아 Feather 모듈에 연결합니다.
  • GPIO 인출 — Particle Argon, Boron, Xenon의 GPIO를 단자로 인출해 외부 장치와 연결합니다.
  • 통신 확장 — 키 포브 확장이나 이더넷 쉴드를 함께 장착해 원격 명령과 유선 연결을 추가합니다.
  • I2C 장치 제어 — 전류 모니터와 릴레이 컨트롤러를 I2C 체인으로 이어 제어합니다.

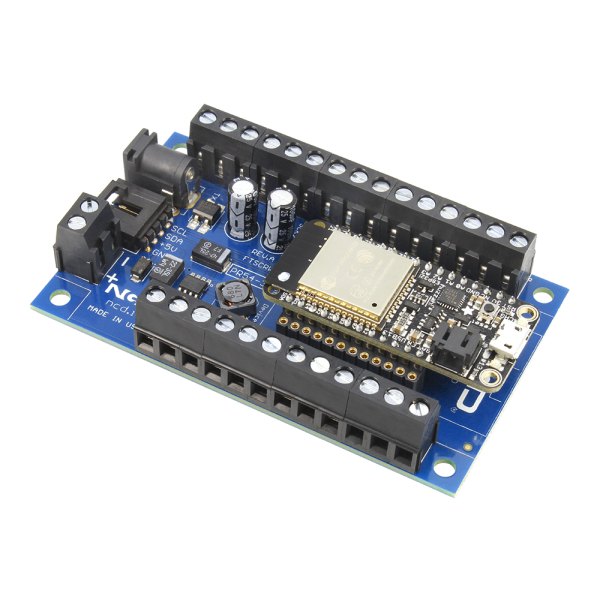

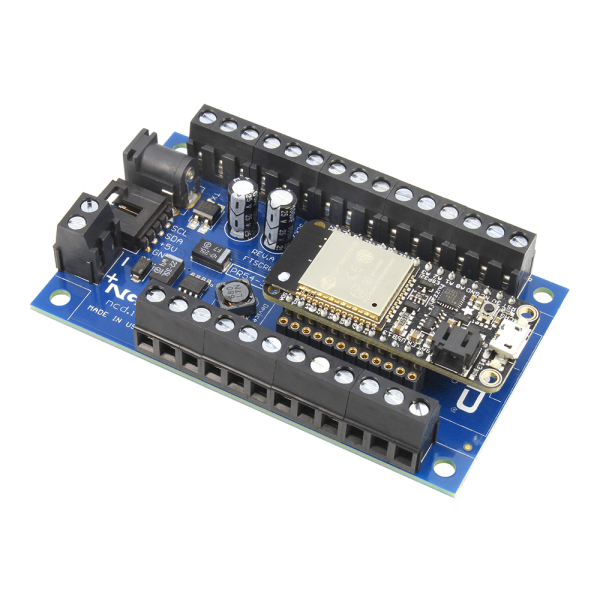

NCD PR54-3 - 터미널 기판 위에 페더 모듈을 장착한 모습
터미널 기판 위에 페더 모듈을 장착한 모습

선택 가이드

필요한 기능에 맞는⁣ Feather 보드 선택

이럴 때 (현장 조건)권장 모델선택 이유
전원까지 한 보드에서 해결하고 GPIO를 단자로 받을 때PR54-35 V 2 A 스위칭 전원과 GPIO 나사 단자를 함께 갖춥니다.
I2C 포트만 추가하면 될 때PR54-1레벨 시프트된 +5 V I2C 포트만 더하는 기본형입니다.
유선 이더넷이 필요할 때PR54-4PR54-3 위에 얹는 이더넷 오버레이 쉴드입니다.
NCD IoT 소켓 장치를 꽂을 때PR54-2IoT 인터페이스 어댑터입니다.

구성·옵션

기본 구성과⁣ 호환 확장

항목내용
품번PR54-3
포함 케이블6인치(152 mm) I2C 케이블
호환 확장NCD 키 포브 수신 확장, 이더넷 오버레이 쉴드(PR54-4)

제품 상세 이미지

NCD PR54-3 상세 이미지 1
