Feather 모듈을 유선망에 연결하는 이더넷 쉴드
NCD PR54-4 Particle · Feather 모듈용 이더넷 오버레이 쉴드 이더넷 칩 : WIZ5500, SPI 연결 칩 선택(CS) 핀 : A5 (이더넷 칩 활성화·비활성화) 호스트 : Particle Argon
견적 받기NCD 한국 독점 공급 파트너

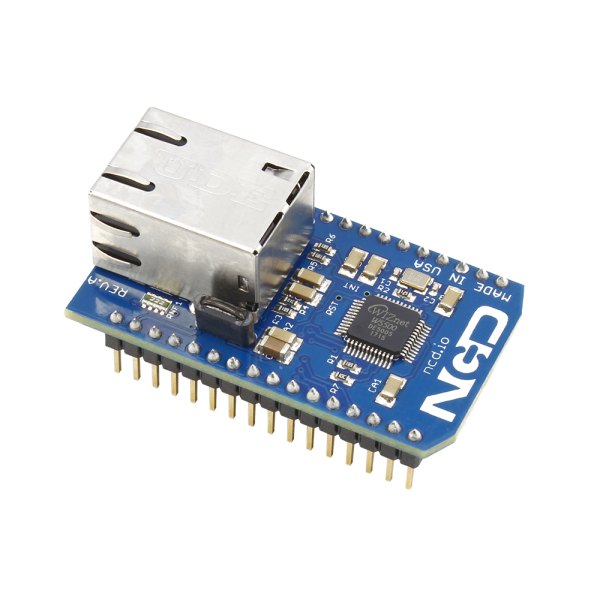

NCD PR54-4는 WIZ5500 이더넷 칩을 SPI로 연결해 Particle Argon·Boron·Xenon과 Feather 모듈에 유선 이더넷을 더하는 Feather용 이더넷 오버레이 쉴드(Ethernet FeatherWing)입니다. DHCP와 TCP·UDP 소켓 통신을 지원합니다.
DHCP 서버에서 IP 주소를 받아 TCP 클라이언트나 서버로 동작하므로 무선 환경이 불안정한 설비 구역에서도 모듈을 유선 네트워크에 연결합니다. NCD Feather 쉴드 위에 바로 장착하고 연장 핀으로 NCD 장치까지 확장합니다. 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 설명서와 자료
이 제품의 기계 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
특징
유선 연결로 안정적인 통신
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 유선 이더넷 연결 | 무선 신호가 약한 설비 구역에서도 모듈을 유선 네트워크에 연결해 데이터 손실 가능성을 줄입니다. |
| DHCP 지원 | DHCP 서버에서 IP 주소를 받아 설정하므로 현장 투입 때 주소를 일일이 지정하지 않아도 됩니다. |
| TCP·UDP 소켓 | 서버와 TCP 또는 UDP로 데이터를 주고받으며 TCP 클라이언트와 서버 역할을 모두 수행합니다. |
| A5 핀 칩 선택 | A5 핀으로 이더넷 칩을 활성화하거나 비활성화해 SPI 버스를 다른 장치와 나누어 사용합니다. |
| NCD GitHub 샘플 코드 | 라이브러리와 샘플 코드가 공개되어 있어 초기 통신 시험 시간이 줄어듭니다. |

네트워크 설계
DHCP 설정과 소켓 역할 선택
WIZ5500은 Particle 모듈과 SPI로 통신하며, DHCP 서버와 협상해 IP 주소를 받습니다. 센서 값을 서버로 올리는 용도라면 TCP 클라이언트로, 외부에서 접속해 제어하는 용도라면 TCP 서버로 구성하세요.
전원 공급 이더넷(PoE)은 지원하지 않으므로 별도 전원 경로를 준비해야 합니다.

SPI 버스를 공유하는 칩 선택 제어
이더넷 칩의 CS 핀이 A5에 연결되어 있어 필요할 때만 칩을 활성화하고 SPI를 다른 장치와 공유합니다. 이더넷을 사용하지 않는 구간에는 A5로 칩을 비활성화해 버스 충돌을 피하세요.

장착 구성
쉴드 적층과 NCD 장치 확장

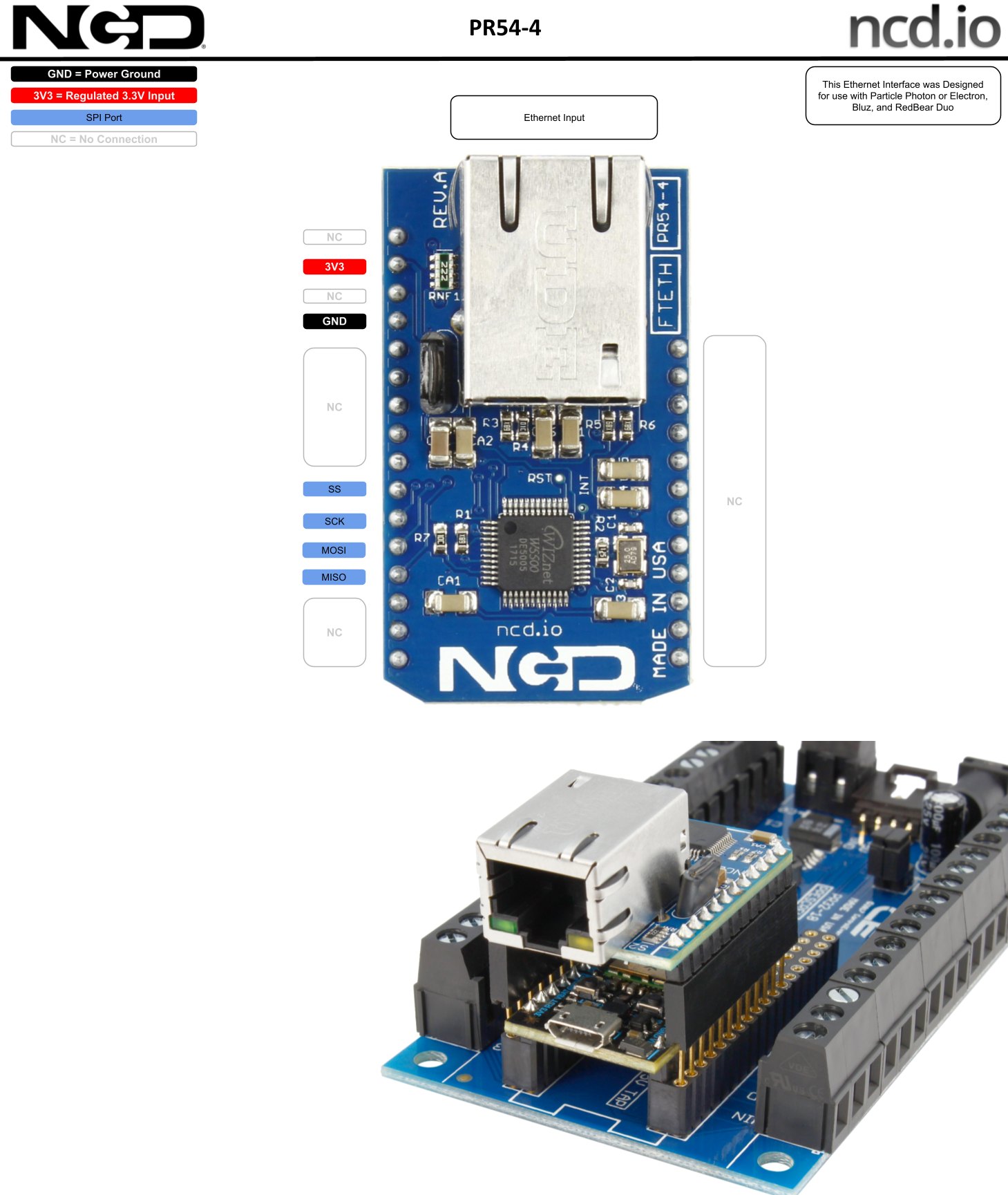

PR54-4는 Particle 또는 Feather 모듈과 NCD Feather 쉴드 위에 장착하며, 연장 핀으로 바깥쪽 연결 핀을 NCD 장치까지 이어 줍니다. 이 구조로 이더넷 제어 릴레이 보드나 PWM 드라이버를 구성합니다.
사양
이더넷 오버레이 쉴드 사양
| 항목 | 사양 |
|---|---|
| 호스트 | Particle Argon · Boron · Xenon · Feather 모듈 |
| 이더넷 칩 | WIZ5500, SPI 연결 |
| 통신 | DHCP · TCP/IP · TCP 클라이언트/서버 · UDP 소켓 |
| 칩 선택(CS) 핀 | A5 (이더넷 칩 활성화·비활성화) |
| 설치 | NCD Feather 쉴드 위에 직접 장착 |
| 확장 | 연장 핀 포함 |
| PoE | 미지원 |
| 소프트웨어 | NCD GitHub 라이브러리 샘플 코드 |
활용 분야
유선 연결이 필요한 Feather 현장
- 이더넷 릴레이 제어 — 릴레이 보드를 유선 이더넷으로 제어하는 노드를 구성합니다.
- 조명·PWM 제어 — PWM 드라이버와 조명 컨트롤러를 네트워크에 연결합니다.
- 아날로그 입출력 제어 — 아날로그 입출력 장치를 이더넷으로 제어합니다.
- 이더넷 측정 노드 — NCD 센서와 함께 유선 측정 노드를 구성합니다.
선택 가이드
통신 방식에 맞는 쉴드 선택
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 무선 대신 유선 이더넷이 필요할 때 | PR54-4 | WIZ5500 이더넷 칩과 DHCP, TCP·UDP를 갖춥니다. |
| 전원까지 한 보드에서 해결할 때 | PR54-3 | 5 V 2 A 스위칭 전원과 나사 단자를 함께 사용합니다. |
| I2C 포트만 더하면 될 때 | PR54-1 · PR54-7 | +5 V I2C 포트를 더하는 쉴드입니다. |
구성·옵션
기본 구성과 소프트웨어
| 항목 | 내용 |
|---|---|
| 품번 | PR54-4 |
| 포함 부품 | 연장 핀 |
| 소프트웨어 | NCD GitHub 라이브러리 샘플 코드 |
제품 상세 이미지

관련 제품
PR54-4와 함께 보는 Feather 보드
- NCD PR54-3 Particle · Feather 모듈용 나사 단자 (2 A 전원)
- NCD PR54-1 · PR54-7 Particle · Feather 모듈용 I2C 쉴드 (일반 · 배터리)
- NCD PR35-20 Particle Electron I2C 쉴드 (나사 단자 · 2 A 전원)
- NCD PR35-10 Onion Omega 이더넷 포트 I2C 쉴드
PR54-4는 어디에 장착합니까?
NCD Feather 쉴드 위에 바로 장착하며, 그 아래에 Particle 또는 Feather 모듈이 놓입니다.
PR54-4 샘플 코드가 있습니까?
네, NCD GitHub 라이브러리에 샘플 코드가 있습니다.
PR54-4는 PoE로 전원을 공급받을 수 있습니까?
아니요, PoE는 지원하지 않습니다. 모듈 전원은 별도로 공급하세요.
PR54-4의 이더넷 칩은 무엇입니까?
WIZ5500이며 SPI로 모듈과 통신합니다. 칩 선택 핀은 A5입니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR54-4는 어디에 장착합니까?
NCD Feather 쉴드 위에 바로 장착하며, 그 아래에 Particle 또는 Feather 모듈이 놓입니다.
-
PR54-4 샘플 코드가 있습니까?
네, NCD GitHub 라이브러리에 샘플 코드가 있습니다.
-
PR54-4는 PoE로 전원을 공급받을 수 있습니까?
아니요, PoE는 지원하지 않습니다. 모듈 전원은 별도로 공급하세요.
-
PR54-4의 이더넷 칩은 무엇입니까?
WIZ5500이며 SPI로 모듈과 통신합니다. 칩 선택 핀은 A5입니다.
