NCD PR54-1 파티클 및 페더 모듈 용 페더 I2C 실드

MODEL
PR54-1
브랜드
NCD

Feather에 5 V I2C⁣ 확장 포트 추가

NCD PR54-1 Particle·Feather 모듈용 I2C 쉴드⁣ 품번 : PR54-1⁣ 구분 : Feather I2C 쉴드⁣ I2C 포트 : 레벨 시프트된 +5 V

견적 받기

NCD 한국 독점 공급 파트너

PR54-1은 Particle Argon, Boron, Xenon과 Feather 모듈에 5 V I2C 확장 포트를 더하는 Feather I2C 쉴드(Feather I2C Shield)입니다. 3.3 V 모듈을 NCD의 5 V I2C 센서와 컨트롤러 체인에 연결하는 기본형 구성입니다. (주)테솔이 국내에 공식 공급합니다.

온보드 3.3 V-5 V I2C 레벨 시프터가 신호를 변환하며, 이 쉴드는 nodeLynk 마스터 어댑터로 동작합니다.

5 V

I2C 확장 포트

3.3 V ↔ 5 V

온보드 레벨 시프터

Argon·Boron·Xenon

호환 호스트

데이지 체인

확장 연결

제품 자료

제품 설명서와⁣ 자료

이 제품의 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

+5 V

레벨 시프트된 I2C 포트

3.3 V → 5 V

온보드 레벨 시프터

4종 호스트

Argon · Boron · Xenon · Feather

A3 핀

PR54-7 승압 회로 제어

호스트와 연결 방식

Argon·Boron·Xenon을⁣ PR54-1에 얹는 구성

Boron은 셀룰러, Argon은 Wi-Fi, Xenon은 BLE 메시로 연결되며 쉴드가 이 호스트들을 I2C 장치 체인에 이어 줍니다. 쉴드의 I2C 출력 포트에서 센서 미니 모듈, 릴레이 컨트롤러, PWM 컨트롤러를 데이지 체인으로 연결합니다.

바깥쪽을 향한 커넥터에 I2C 케이블을 꽂는 구조여서 Feather 모듈의 기존 핀 배치를 건드리지 않고 센서를 늘립니다. 이더넷 같은 오버레이 쉴드도 함께 장착할 수 있습니다.

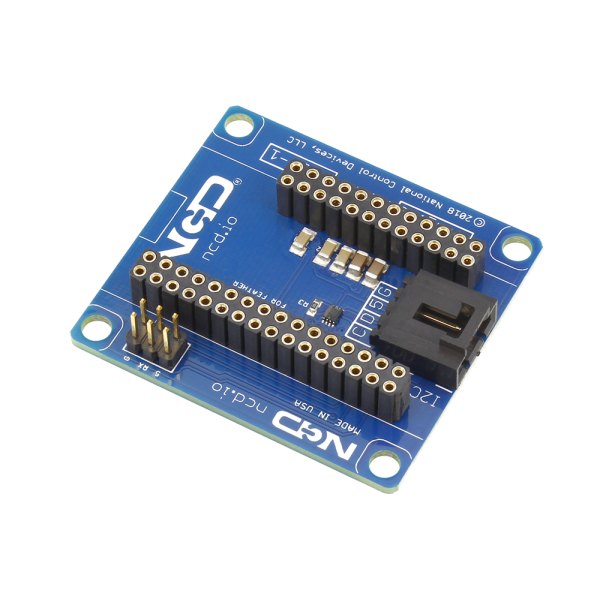

NCD PR54-1 - I2C 커넥터와 핀 소켓이 배열된 페더 실드 기판 모습
I2C 커넥터와 핀 소켓이 배열된 페더 실드 기판 모습

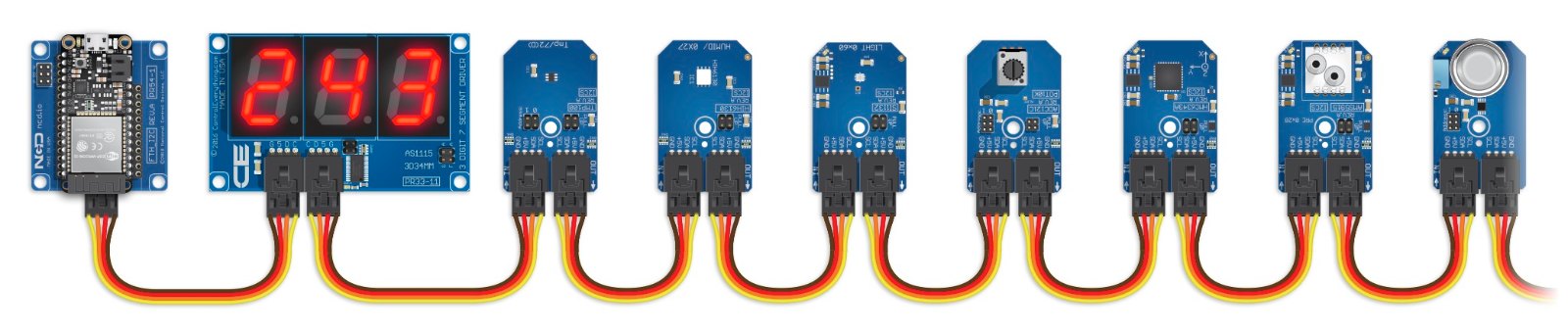

NCD PR54-1 - 무선 모듈과 여러 센서 및 표시기를 연결한 구성도
무선 모듈과 여러 센서 및 표시기를 연결한 구성도

사양

PR54-1 사양

항목사양
품번PR54-1
구분Feather I2C 쉴드
I2C 포트레벨 시프트된 +5 V
배터리 승압해당 없음
호스트Particle Argon, Boron, Xenon, Feather 모듈
I2C 레벨 변환3.3 V → 5 V 온보드 레벨 시프터
커넥터바깥으로 향한 비침습 커넥터, I2C 출력 포트
확장오버레이 확장 호환
체인 연결nodeLynk 마스터 어댑터

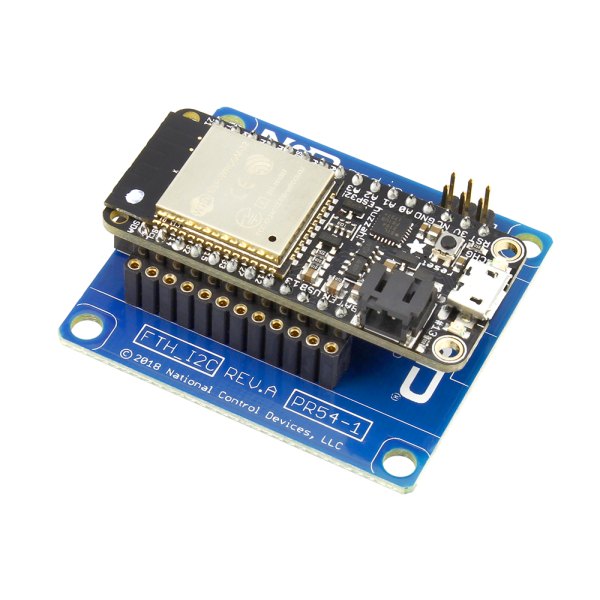

NCD PR54-1 - 실드 기판 위에 페더 모듈을 장착한 모습
실드 기판 위에 페더 모듈을 장착한 모습

활용 분야

PR54-1로 구성하는⁣ Feather 센서 노드

  • Wi-Fi 구간 I2C 연결 — Argon에 쉴드를 얹어 I2C 장치를 읽습니다.
  • 셀룰러 원격 감시 — Boron에 쉴드를 얹어 I2C 센서 값을 셀룰러로 전송합니다.
  • BLE 메시 노드 — Xenon에 쉴드를 얹어 센서와 컨트롤러를 연결합니다.
  • 릴레이·PWM·전류 모니터 체인 — 데이지 체인으로 이어 제어합니다.

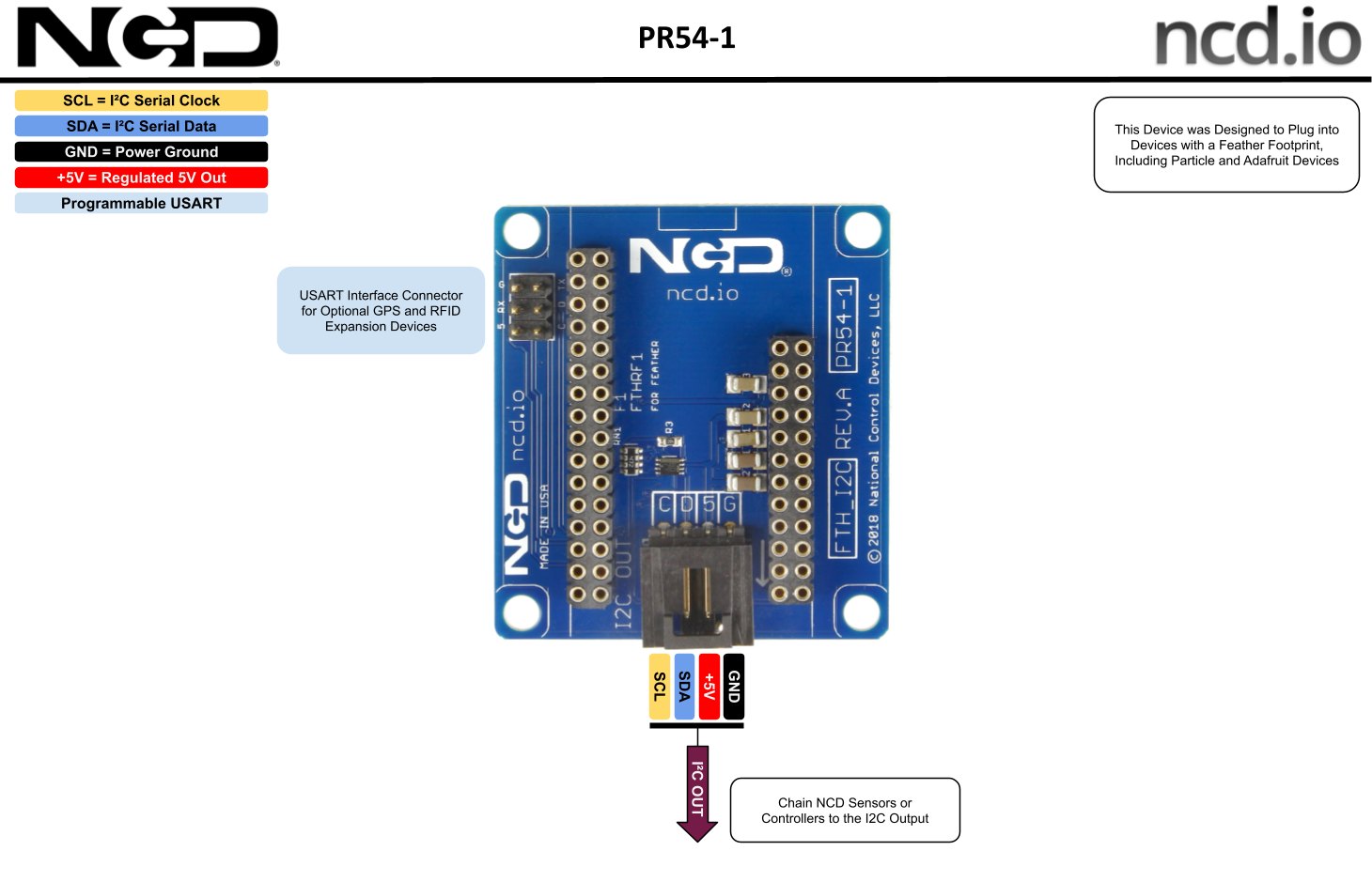

NCD PR54-1 - I2C 실드 기판의 연결 단자 위치 설명도
