PR49-28 NCD IoT 장치 용 이더넷 인터페이스 어댑터 Lantronix XPort

MODEL
PR49-28
브랜드
NCD

이더넷으로 NCD IoT 장치를⁣ 읽고 제어하는 어댑터

NCD PR49-28 이더넷 인터페이스 어댑터

견적 받기

NCD 한국 독점 공급 파트너

NCD PR49-28은 XPort 이더넷 모듈로 NCD IoT 장치의 IoT 인터페이스를 이더넷으로 바꾸는 이더넷 인터페이스 어댑터(Ethernet to I2C 브리지, Serial-to-Ethernet 변환기)입니다. 이더넷 신호를 직렬로, 직렬 신호를 다시 I2C로 변환해 TCP/IP 네트워크에서 장치를 읽고 제어합니다.

TCP/IP를 지원하는 프로그래밍 언어, 운영체제, 하드웨어라면 플랫폼을 가리지 않고 접속하며 무료 AnyI2C와 Base Station 소프트웨어가 호환됩니다. 유선 이더넷으로 장치를 네트워크에 올리는 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

TCP/IP

어댑터가 지원하는 통신 프로토콜

XPort

이더넷을 담당하는 모듈

2종

호환 소프트웨어 AnyI2C · Base Station

60 ~ 85 °F

실내 상온 환경의 사용 온도

특징

이더넷 케이블 하나로⁣ IoT 장치 접속

핵심 특징현장에서 달라지는 점
이더넷 인터페이스 변환NCD IoT 인터페이스를 이더넷으로 바꾸므로 무선 환경이 불안정한 설비도 유선 네트워크에 연결합니다.
TCP/IP 통신TCP/IP를 지원하는 어떤 플랫폼에서든 접속하므로 기존 서버와 스크립트를 그대로 활용합니다.
이더넷-직렬-I2C 변환네트워크 신호를 I2C까지 이어 주어 I2C 센서와 컨트롤러를 원격에서 조회하고 설정을 변경합니다.
AnyI2C · Base Station 호환무료 GUI 소프트웨어로 통신을 시험하므로 코드를 작성하기 전에 장치 응답을 확인할 수 있습니다.
산업 신호 연결4-20 mA 읽기·쓰기, ADC, GPIO 장치를 네트워크에 연결하는 용도에 적합합니다.
NCD 장치 확장전류 모니터, 릴레이 컨트롤러, PWM FET 드라이버 같은 NCD 장치에 이더넷 접속을 더합니다.

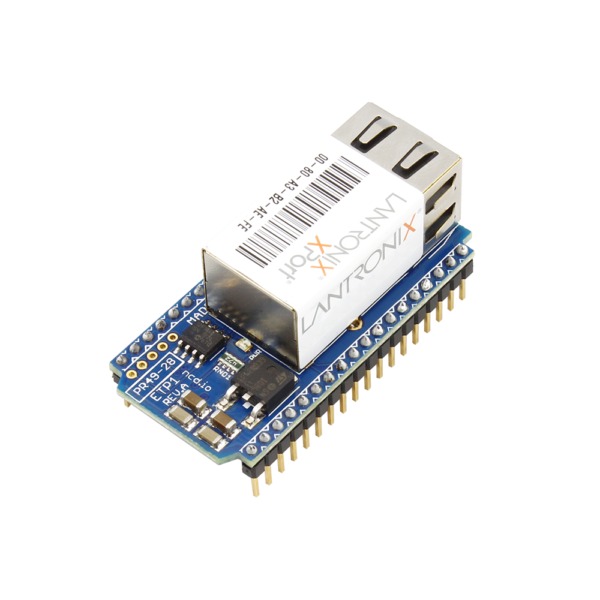

NCD PR49-28 - 이더넷 모듈이 장착된 소형 인터페이스 어댑터
이더넷 모듈이 장착된 소형 인터페이스 어댑터

연결 구성

어댑터 사용에 필요한⁣ 구성과 환경

어댑터를 사용하려면 IoT 인터페이스를 갖춘 NCD 장치, 이더넷 케이블, 전원이 필요합니다. PoE는 지원하지 않으므로 어댑터와 장치에 전원을 별도로 공급해야 합니다.

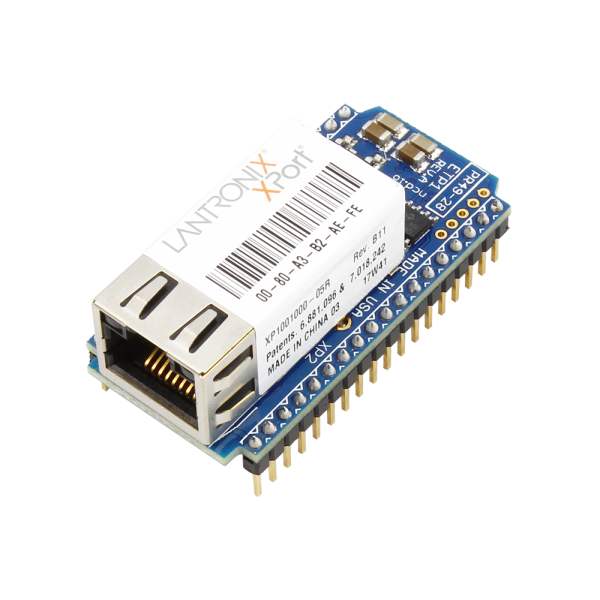

PR49-28 NCD IoT 장치 용 이더넷 인터페이스 어댑터 Lantronix XPort 제품 사진

이더넷에서 I2C 장치까지

이더넷으로 들어온 신호를 XPort가 직렬로 바꾸고 어댑터가 다시 I2C로 변환해 NCD 장치와 통신합니다. 광 센서, 온습도 센서, 전위차계, 수분 센서의 값을 읽는 데 사용하며 4-20 mA 입출력 장치도 같은 경로로 다룹니다.

어댑터는 60~85 °F의 실내 상온 환경을 전제로 설계되어 이 범위를 벗어나는 야외나 설비 내부에는 적합하지 않습니다.

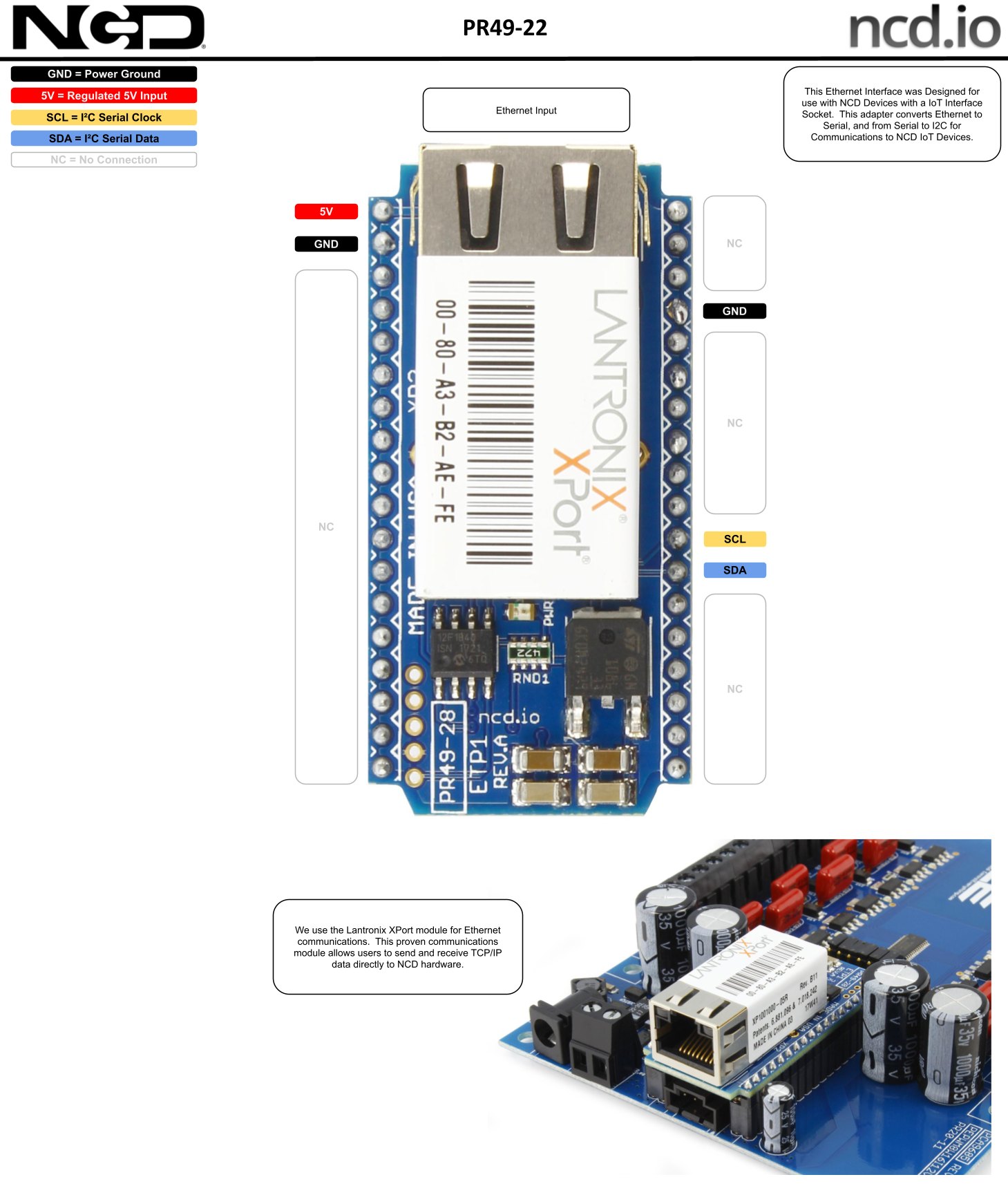

NCD PR49-28 - 이더넷 어댑터 모듈의 단자와 연결 구성도
이더넷 어댑터 모듈의 단자와 연결 구성도

사양

XPort 이더넷 모듈의⁣ 변환 사양

항목사양
제품 번호PR49-28
기능NCD IoT 인터페이스 → 이더넷 변환
이더넷 모듈XPort
변환 경로이더넷 → 직렬 → I2C
프로토콜TCP/IP
호환 소프트웨어AnyI2C · Base Station
호환 플랫폼TCP/IP를 지원하는 모든 프로그래밍 언어 · 운영체제 · 하드웨어
필요 구성IoT 인터페이스 NCD 장치 · 이더넷 케이블 · 전원
PoE미지원
사용 온도60 ~ 85 °F (실내 상온용)

활용 분야

네트워크로 읽는⁣ NCD 장치

  • 전류 모니터링 — NCD 전류 모니터 장치의 측정값을 이더넷으로 원격 수집합니다.
  • 릴레이 제어 — 릴레이 컨트롤러를 네트워크에서 개폐합니다.
  • PWM FET 드라이버 설정 — 부하 출력을 네트워크에서 조정합니다.
  • 4-20 mA 산업 신호 — 4-20 mA 읽기·쓰기 장치와 ADC, GPIO 장치를 네트워크에 연결합니다.

선택 가이드

연결 방식에 맞는⁣ NCD 제품 선택

이럴 때 (현장 조건)권장 모델선택 이유
NCD IoT 장치를 유선 이더넷에 연결할 때PR49-28XPort 기반으로 이더넷을 I2C까지 변환하며 TCP/IP를 지원합니다.
이더넷·Wi-Fi 신호를 I2C로 변환할 때PR49-35이더넷과 Wi-Fi to I2C 변환기입니다.
PC의 USB 포트를 RS-485에 연결할 때PR49-4FT232RL 기반 USB-RS-485 변환기입니다.

구성·옵션

PR49-28 구성과⁣ 별도 준비물

항목내용
품번PR49-28
구성NCD IoT 장치용 이더넷 인터페이스 어댑터
별도 준비물IoT 인터페이스 NCD 장치 · 이더넷 케이블 · 전원

제품 상세 이미지

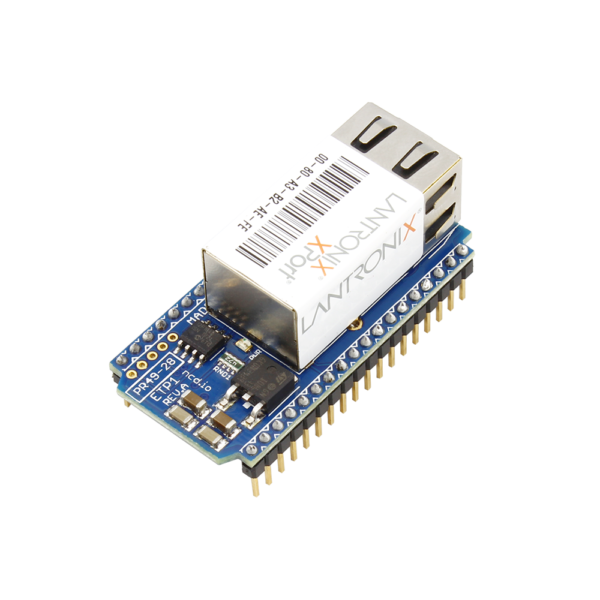

NCD PR49-28 상세 이미지 1
