NCD PR35-12 MCP9600 K형 열전대 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR35-12는 MCP9600 변환기로 K형 열전대 신호를 온도값으로 바꿔 I2C로 내보내는 열전대 I2C 미니 모듈(K형 열전대 온도 변환기)입니다. 정확도는 ±2.2 °C이며 1 m 케이블의 K형 열전대가 포함되어 설비 온도를 마이크로컨트롤러로 바로 읽습니다.

냉접점 보상이 칩에 내장되어 있어 기준 접점을 따로 보정하지 않아도 됩니다. I2C 버스 하나에 8대까지 연결하므로 다지점 측정도 배선 한 줄로 확장하며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 데이터시트, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

±2.2 °C

포함 열전대 구성의 정확도

260 °C

포함 열전대 사용 상한 온도

8대

I2C 버스 한 개당 연결 수

1~128개

버스트 모드 온도 샘플 수

특징

변환과 보상을
칩 한 개로 처리

핵심 특징현장에서 달라지는 점
냉접점 보상 내장기준 접점 온도를 칩이 보정하므로 호스트 코드에 별도 보상 계산을 넣지 않아도 됩니다.
고온 접점·냉접점 감시두 접점의 온도를 함께 읽어 주변 온도 변화가 측정값에 미치는 영향을 구분합니다.
온도 상승·하강 감지온도가 오르거나 내리는 방향을 감지해 가열 시작과 냉각 완료를 판별합니다.
버스트 모드온도 샘플을 1개에서 128개까지 모아 읽으므로 호스트의 폴링 횟수가 줄고 평균값을 쉽게 계산합니다.
디지털 필터와 경고 출력레지스터로 필터를 설정하고 온도 경고 출력 4개를 사용해 임계 온도 감시를 칩에 맡깁니다.
I2C 버스당 8대한 버스에 모듈 8대를 묶어 설비의 여러 지점을 하나의 호스트로 측정합니다.

측정 구성

열전대 사양과
다지점 측정 구성

포함된 K형 열전대(5SRTC-TT-K-24-36)는 1 m 길이에 24 AWG 케이블이며 260 °C까지의 측정에 사용합니다. 정확도 ±2.2 °C는 이 열전대를 포함한 구성의 값이므로, 다른 열전대를 연결할 때는 해당 열전대의 오차를 별도로 반영하세요.

버스 한 개에 모듈 여러 대를 묶는 구성

모듈마다 I2C 주소를 구분해 한 버스에 최대 8대를 연결하면 오븐 상·중·하단이나 배관 여러 지점의 온도를 한 호스트가 순서대로 읽습니다. 3인치(76 mm) 4선 I2C 케이블이 포함되어 가까운 모듈끼리는 추가 케이블 없이 이을 수 있습니다.

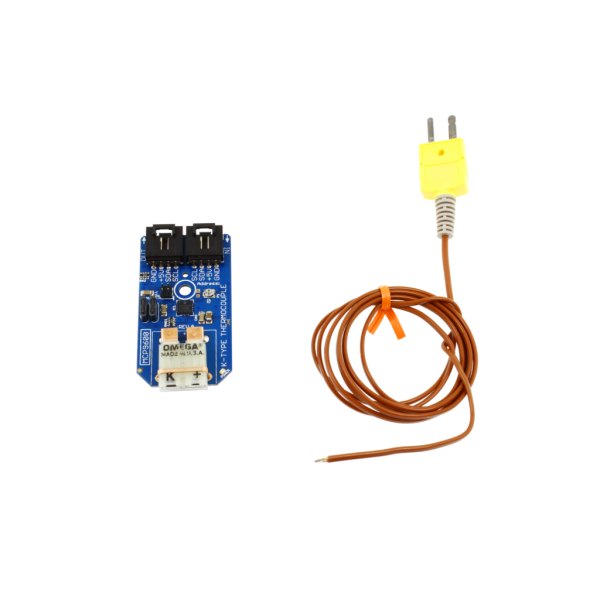

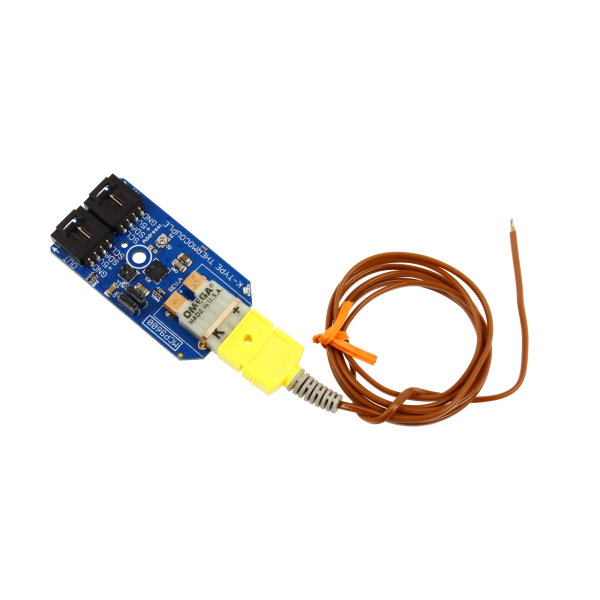

NCD PR35-12 - 열전대 모듈 기판과 노란 커넥터가 달린 열전대 프로브
열전대 모듈 기판과 노란 커넥터가 달린 열전대 프로브

사양

K형 열전대 변환
모듈 사양

항목사양
모델PR35-12 · MCP9600
정확도±2.2 °C
포함 열전대K형 · 케이블 1 m · 24 AWG · 260 °C까지
열전대 품번5SRTC-TT-K-24-36
냉접점 보상내장
버스트 모드온도 샘플 1~128개
I2C 버스당 대수8대
전원 · 연결5 VDC · 4핀 I2C 미니 모듈 커넥터
I2C 케이블3인치(76 mm) 4선 포함
온도 경고 출력4개
디지털 필터지원
설정 방식사용자 프로그래밍 레지스터

활용 분야

열전대 온도를
디지털로 읽는 현장

  • 고온 설비 측정 — 포함 열전대의 사용 범위 안에서 가열 설비의 온도를 읽습니다.
  • 온도 변화 감시 — 상승과 하강 방향을 감지해 가열·냉각 단계를 판별합니다.
  • 설비 온도 기록 — IoT 보드로 온도값을 보내 주기적으로 저장합니다.
  • 다지점 측정 — 한 버스에 여러 모듈을 묶어 여러 위치의 온도를 동시에 수집합니다.

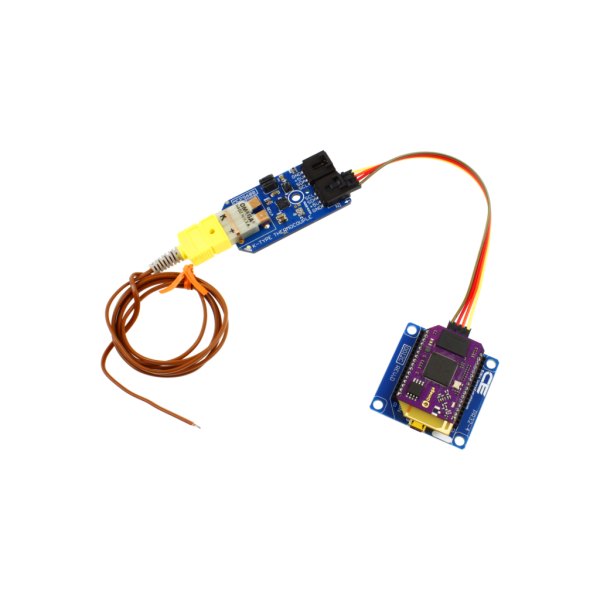

NCD PR35-12 - 열전대 프로브를 연결한 모듈을 컨트롤러에 연결한 모습
열전대 프로브를 연결한 모듈을 컨트롤러에 연결한 모습

선택 가이드

호스트 보드에 맞는
쉴드·어댑터

이럴 때 (호스트 보드)권장 모델선택 이유
Arduino Due에 연결할 때PR37-10+5 V 듀얼 I2C 포트를 더하는 Due 전용 쉴드입니다.
Particle Electron에 연결할 때PR35-20GPIO 나사 단자와 5 V / 2 A 전원을 갖춘 Electron 전용 쉴드입니다.
Particle Photon에 연결할 때PR33-6Photon 전용 나사 단자 보드로 온보드 전원을 갖춥니다.
Onion Omega Dock에 연결할 때PR35-18온보드 레벨 시프터를 갖춘 Dock 전용 쉴드입니다.
Raspberry Pi · USB 호스트에 연결할 때호스트별 I2C 어댑터Raspberry Pi용 I2C 인터페이스 어댑터, USB-I2C 변환기, BridgeX5 컨트롤러에 연결합니다.

구성·옵션

구성품과
연결 케이블

구분내용
구성품K형 열전대 1개(5SRTC-TT-K-24-36, 1 m 케이블)
연결 케이블3인치(76 mm) 4선 I2C 케이블
품번PR35-12(MCP9600)

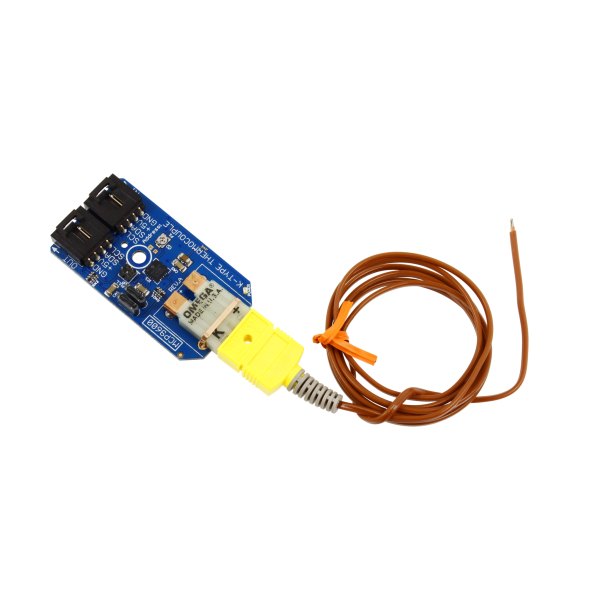

NCD PR35-12 - 열전대 모듈 기판에 열전대 프로브를 연결한 모습
열전대 모듈 기판에 열전대 프로브를 연결한 모습

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

PR35-12와 함께 보는
호스트 쉴드와 모듈
