NCD PR49-1 CCS811 공기질 센서 I2C 미니 모듈

MODEL: PR49-1
브랜드: NCD

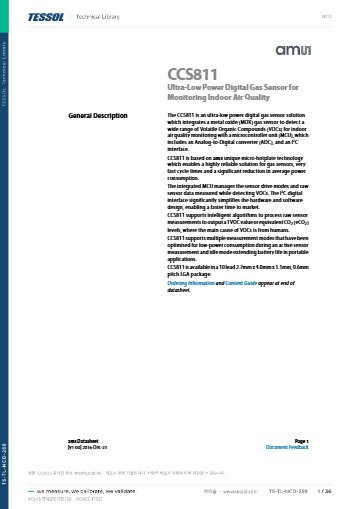

제품 자료: CCS811 공기질 센서

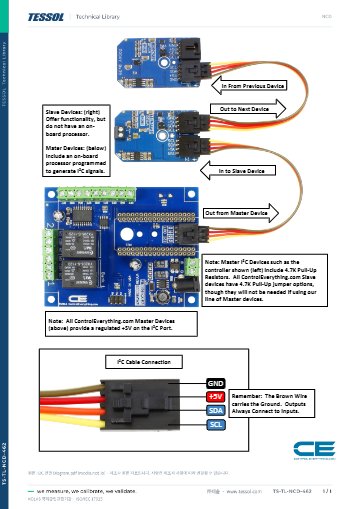

I2C 연결 Diagram

제품문의 구매하기

TVOC와 eCO2로
공기질을 감시하는 센서

NCD PR49-1 CCS811 공기질 센서 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR49-1은 CCS811 금속 산화물(MOX) 센서로 총 휘발성 유기화합물(TVOC)과 등가 CO2(eCO2) 값을 디지털로 출력하는 공기질 센서 I2C 미니 모듈(실내 공기질 센서)로, 사무실과 온실, 병원 같은 실내 공간의 공기질을 5 VDC 전원으로 감시합니다.

빠른 응답과 넓은 TVOC 감지 범위를 갖춰 환기 상태가 바뀌는 순간의 농도 변화를 놓치지 않으며, I2C 포트 하나에 2대까지 연결해 두 지점을 동시에 측정합니다. 이 공기질 센서는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 데이터시트, 연결 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

TVOC · eCO2

두 가지 공기질 값을 디지털 출력

2대

I2C 포트 하나에 연결하는 수

20분

안정적인 값을 위한 예열 시간

48시간

정상 작동을 위한 번인 시간

특징

실내 공기질을
디지털로 읽는 모듈

핵심 특징	현장에서 달라지는 점
TVOC와 eCO2 동시 출력	유기화합물 농도와 CO2 환산값을 한 모듈에서 읽으므로 환기 기준과 오염원 판단에 함께 활용할 수 있습니다.
MOX 수준 감지	금속 산화물 센서의 반응 수준까지 읽으므로 센서 상태를 기준으로 값의 신뢰도를 점검할 수 있습니다.
빠른 응답	농도가 변한 뒤 값이 반영되기까지 시간이 짧아 환기 장치를 자동으로 가동하는 조건에 사용할 수 있습니다.
I2C 미니 모듈 규격	4핀 플러그로 납땜 없이 연결해 시험 단계의 배선 작업이 줄어듭니다.
IoT 클라우드 연동	Losant, Azure, Google Cloud 같은 IoT 클라우드로 값을 보내 여러 장소의 공기질을 함께 확인할 수 있습니다.
크로스 플랫폼	Raspberry Pi, Arduino 등 호스트에 맞는 NCD I2C 쉴드를 골라 같은 센서를 재사용할 수 있습니다.

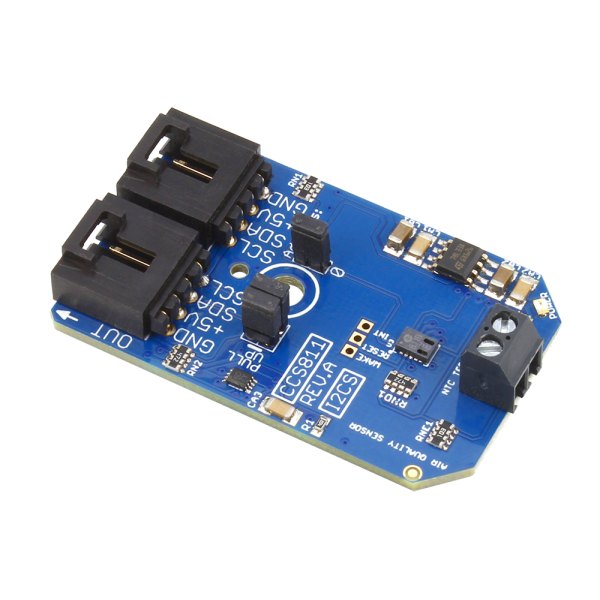

공기질 센서 칩과 I2C 커넥터가 실장된 소형 기판

측정 준비

예열 · 번인과
설치 환경

이 센서는 전원을 넣고 20분 예열한 뒤에 안정적인 값을 내며, 올바른 작동을 위해 최초 48시간 번인이 필요합니다. 번인 중에 측정한 값은 기준으로 삼지 말고 이 시간이 끝난 뒤부터 기록하세요.

실내 하우징 설치 조건

실외 환경에서는 사용할 수 없으므로 빗물과 직사광선이 닿지 않는 실내 하우징에 설치합니다. 풀업 저항은 온보드 4.7K 점퍼로 선택하며, 다른 I2C 장치와 같은 버스를 공유할 때는 풀업이 중복되지 않게 점퍼를 한 곳에서만 사용합니다.

사양

PR49-1
전체 기술 사양

항목	사양
NCD 모델	PR49-1
센서	CCS811
측정 항목	TVOC, 등가 CO2(eCO2), 금속 산화물(MOX) 수준
감지 범위	넓은 TVOC 농도 범위를 감지
응답	빠른 응답
I2C 포트당 연결 수	2대
전원 · 연결	5 VDC, 4핀 I2C 미니 모듈 커넥터
예열 · 번인	예열 20분, 번인 48시간
풀업 저항	온보드 4.7K 점퍼 선택
사용 환경	실외 사용 불가
호환 호스트	Raspberry Pi, Arduino 등 (호스트용 NCD I2C 쉴드 필요)
구성품	I2C 케이블 (76 mm)

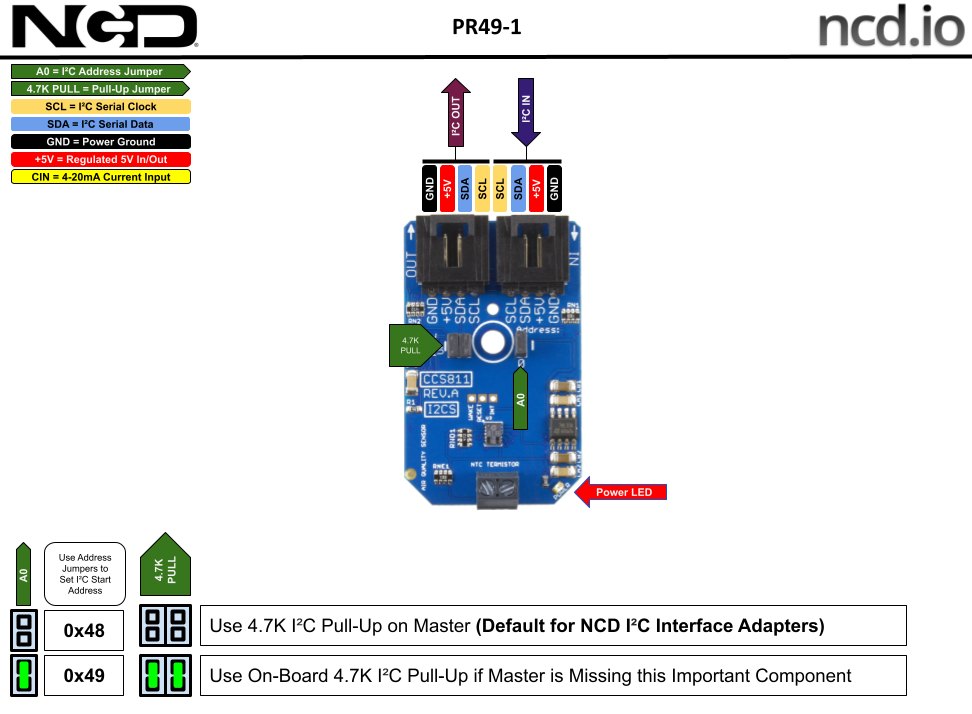

공기질 센서 미니 모듈의 I2C 주소와 단자 위치 설명도

활용 분야

공기질 값이
필요한 실내 현장

사무실·회의실 — 인원이 늘어 eCO2가 오르는 시점을 기록해 환기 시간을 정합니다.
온실 — 작물 재배 공간의 공기질 변화를 장기간 기록합니다.
병원·시설 — 시설 공기질을 상시 감시하고 값이 이상할 때 담당자에게 알립니다.
교육·실습 — 환경 센서 실습 장비로 TVOC와 eCO2 측정 원리를 학습합니다.

선택 가이드

PR49-1이 맞는
사용 조건

TVOC와 eCO2를 함께 읽는 실내용 센서입니다. 실외나 빗물이 닿는 위치에는 설치하지 않으며, 온도·습도·압력까지 한 모듈에서 읽으려면 BME688 모듈을 함께 검토하세요.

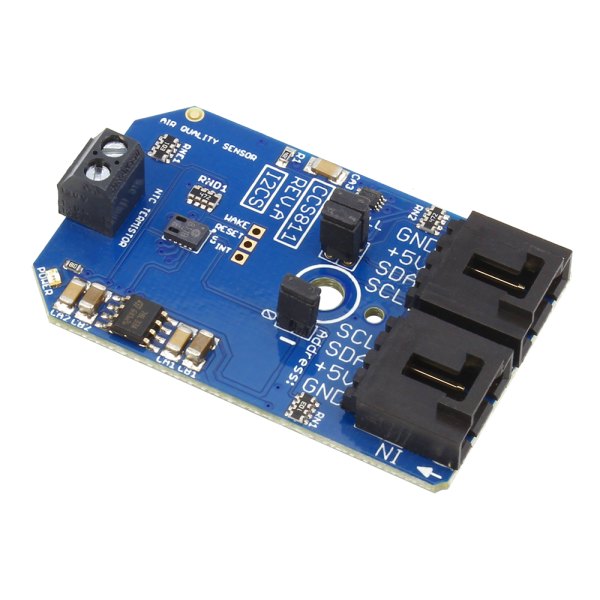

기판 반대 방향에서 본 센서 칩과 I2C 커넥터 모습

구성·옵션

구성품과
별도 준비 품목

구성품 — PR49-1 미니 모듈과 I2C 케이블.
별도 준비 — 호스트에 맞는 NCD I2C 쉴드 또는 어댑터.

제품 상세 이미지

PR49-1과 함께 보는
환경 센서 모듈

PR49-1은 어떤 값을 측정합니까?
TVOC와 등가 CO2(eCO2) 값을 디지털로 읽습니다. 금속 산화물(MOX) 수준도 함께 감지합니다.
PR49-1은 한 포트에 몇 대까지 연결할 수 있습니까?
I2C 포트 하나에 2대까지 연결할 수 있습니다. 두 대를 쓸 때는 풀업 점퍼가 중복되지 않게 설정하세요.
PR49-1은 측정 전에 준비해야 할 시간이 있습니까?
네, 예열 20분과 최초 번인 48시간이 필요합니다. 번인이 끝나기 전의 값은 기록 기준에서 제외합니다.
PR49-1을 실외에서 사용할 수 있습니까?
아니요, 실외에서는 사용할 수 없습니다. 실내 하우징에 설치하세요.
PR49-1은 어떤 호스트와 연결할 수 있습니까?
호스트에 맞는 NCD I2C 쉴드를 사용하면 Raspberry Pi, Arduino 등과 연결할 수 있습니다. 쉴드는 센서와 별도로 준비합니다.
