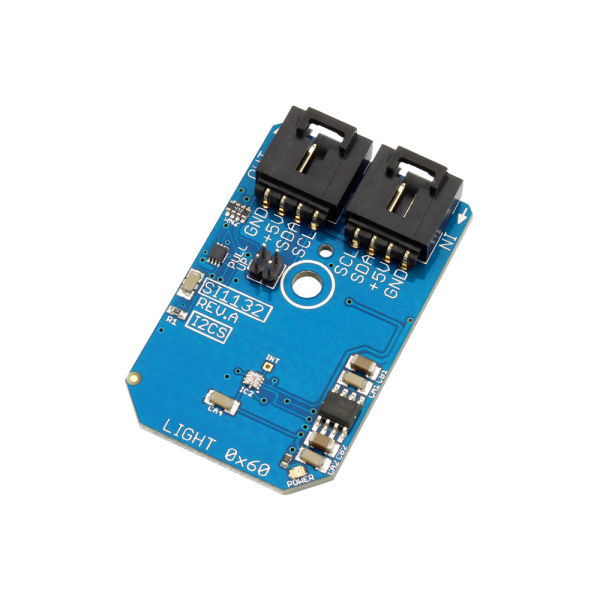

NCD PR4-1 SI1132 UV 인덱스 주변 광 센서 I2C 미니 모듈

NCD PR4-1 SI1132 UV 인덱스 주변 광 센서 I2C 미니 모듈

MODEL
PR4-1
브랜드
NCD
제품문의 구매하기

UV 지수와 조도를
한 칩으로 읽는 센서 모듈

NCD PR4-1 SI1132 자외선 지수 · 조도 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR4-1은 UV 지수 센서와 주변광 센서를 SI1132 한 칩에 통합하고 IR 보정으로 정확한 lux를 계산하는 자외선 지수·조도 I2C 미니 모듈(UV Index and Ambient Light Sensor)입니다. I2C 시작 주소 0x60에서 빛 환경을 읽습니다.

최대 3.4 Mbps 데이터 속도에 대기 전류가 500 nA로 작아 전원을 아껴야 하는 야외 장치와 상시 가동 장비에 모두 알맞습니다. 이 빛 센서 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

UV 지수

자외선 지수 측정

lux

IR 보정을 적용한 조도

3.4 Mbps

최대 데이터 속도

0x60

I2C 시작 주소

특징

한 칩으로
UV 지수와 조도 측정

핵심 특징현장에서 달라지는 점
UV 지수 측정자외선 지수를 직접 읽으므로 야외 장비나 일광 노출 감시에 별도 UV 센서를 추가하지 않아도 됩니다.
주변광 조도주변 빛의 세기를 함께 읽어 조명과 일조 상태를 한 모듈에서 파악합니다.
IR 보정 lux적외선 영향을 보정한 lux 값을 계산하므로 광원 종류에 따른 오차가 줄어듭니다.
넓은 입사광 범위직사광선부터 어두운 유리 덮개 아래까지 조도를 측정하므로 설치 위치의 제약이 줄어듭니다.
플리커 노이즈 내성인공광과 자연광의 플리커 노이즈에 강해 형광등 아래에서도 값이 안정적입니다.
500 nA 대기 전류대기 중 소비 전류가 작아 배터리로 구동하는 장치의 가동 시간을 늘립니다.

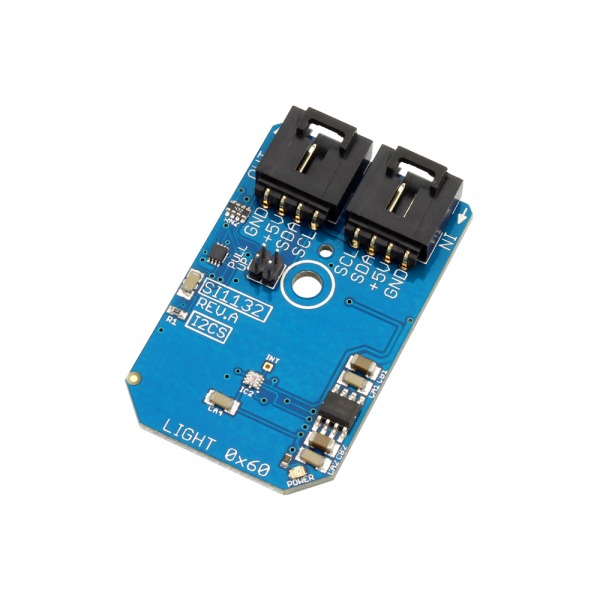

NCD PR4-1 - 광 센서 칩과 커넥터 두 개가 실장된 파란 기판
광 센서 칩과 커넥터 두 개가 실장된 파란 기판

설치 환경

센서 위치와
덮개 조건 검토

센서 면은 측정할 빛이 들어오는 방향을 향하게 설치합니다. 유리나 아크릴 덮개 아래에서도 조도는 어두운 조건까지 측정합니다. 다만 자외선은 덮개에 크게 줄어들 수 있으므로 UV 지수는 덮개 없이 센서 면을 노출해 측정하세요. 덮개가 달라지면 입사광이 바뀌므로 설치 후 기준 측정기와 값을 비교해 환산 계수를 정합니다.

주소 구성

0x60 시작 주소
충돌 방지

I2C 주소 0x60 확인

시작 주소는 0x60이므로 같은 버스에 다른 장치를 연결하기 전에 주소 목록과 겹치지 않는지 확인합니다. 포함된 3인치(76 mm) 4선 케이블을 NCD I2C 쉴드나 어댑터에 연결하면 납땜 없이 호스트에서 값을 읽을 수 있습니다.

사양

PR4-1의
UV 지수·조도 사양

항목사양
모델PR4-1
센서 칩SI1132
측정UV 지수, 주변광 조도(IR 보정 적용 lux)
I2C 시작 주소0x60
데이터 속도최대 3.4 Mbps
대기 전류500 nA
동작 전원5 VDC
인터페이스4핀 I2C 미니 모듈 커넥터
풀업 저항온보드 4.7K 점퍼 선택형
포함 케이블3인치(76 mm) 4선 I2C 케이블
호환 호스트(별매 쉴드·어댑터)Arduino Micro·Nano·Uno·Due, Banana Pi, BeagleBone, Bluz(전원 포함), C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon·Electron, Onion Omega, PyCom WiPy·WiPy2·LoPy, Raspberry Pi·Pi 2/3·Pi Zero, USB-I2C 컨버터, BridgeX5 시리즈 컨트롤러

활용 분야

빛 환경을
읽는 현장

  • 야외 UV 모니터링 — 자외선 지수를 읽는 장비에 적용합니다.
  • 조명 제어 — 주변 조도에 따라 밝기를 조절하는 시스템에 사용합니다.
  • 실내 환경 감시 — 창가와 실내의 빛 환경을 읽습니다.
  • 자동화 센서 — 빛 조건에 따라 동작을 바꾸는 자동화 장치에 사용합니다.

선택 가이드

측정 항목별
권장 모듈

이럴 때 (측정 항목)권장 모델선택 이유
UV 지수와 조도를 함께 읽을 때PR4-1SI1132 한 칩에서 UV 지수와 IR 보정 lux를 읽습니다.
조도만 읽을 때주변광 센서 모듈TSL2561 등 조도 전용 모듈과 비교해 선택합니다.
근접 감지나 색 측정이 필요할 때PR4-4, PR4-17근접·색 측정용 빛 센서 모듈과 비교합니다.

구성·옵션

포함 구성과
별매 품목

구분내용
본체PR4-1
포함3인치(76 mm) 4선 I2C 케이블
별매NCD I2C 쉴드 · 어댑터
