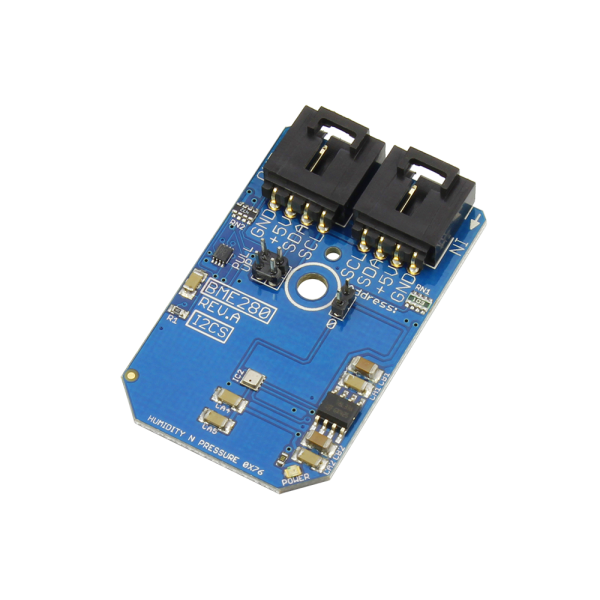

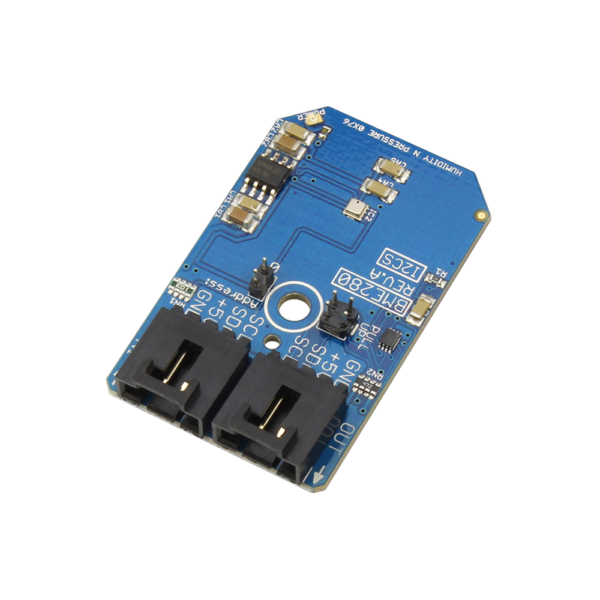

NCD PR4-14 BME280 디지털 습도 ± 3 % RH 압력 및 온도 센서 I2C 미니 모듈

NCD PR4-14 BME280 디지털 습도 ± 3 % RH 압력 및 온도 센서 I2C 미니 모듈

MODEL
PR4-14
브랜드
NCD
제품 자료
제품문의 구매하기

한 칩으로 습도·기압·온도를
읽는 BME688 모듈

NCD PR4-14 BME688 습도 · 압력 · 온도 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR4-14는 BME688 센서 하나로 상대습도·기압·온도를 모두 읽는 환경 센서 I2C 미니 모듈(습도·기압·온도 복합 센서, Humidity/Pressure/Temperature Sensor)입니다. 습도 ±3% RH와 기압 300~1100 hPa 범위를 디지털 값으로 내보내므로 실내 환경 기록과 고도 추정을 센서 한 개로 처리합니다.

습도 센서는 응답이 매우 빨라 환경 변화가 값에 곧바로 반영되고, 절대 기압 방식의 기압 센서는 노이즈가 낮은 값을 출력합니다. 최대 3.4 MHz 통신 속도를 지원하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

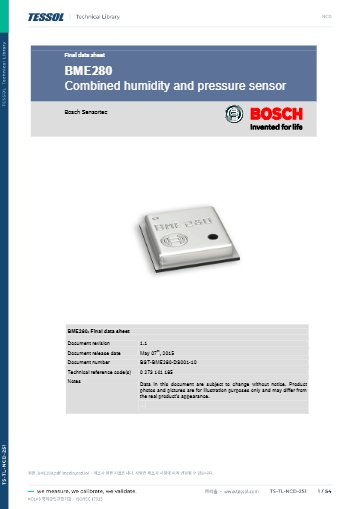

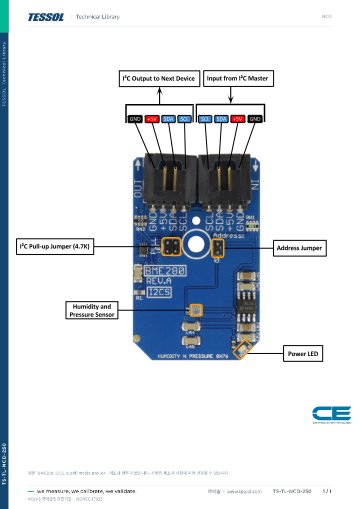

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±3% RH

상대습도 정확도

300 ~ 1100 hPa

절대 기압 측정 범위

-40 ~ +85 °C

온도 측정 범위

0x76

I2C 시작 주소

특징

한 칩으로 세 환경 값을
읽는 모듈

핵심 특징현장에서 달라지는 점
빠른 습도 응답습도 변화에 값이 곧바로 반응하므로 환기나 가습 동작의 효과를 짧은 간격으로 확인합니다.
절대 기압 측정노이즈가 낮은 절대 기압 방식이라 기압 변화로 높이 차이를 추정하는 용도에서 값이 덜 흔들립니다.
온도 보상온도 센서 값을 기압 측정 보정에 함께 사용하므로 온도 변화로 생기는 기압 오차가 줄어듭니다.
5 V 레벨 호환PCA9306 레벨 변환이 내장되어 5 V I2C 표준 버스에 별도 변환 회로 없이 연결할 수 있습니다.
4핀 커넥터와 체인 연결납땜 없이 4핀 플러그로 버스에 꽂아 연결하고, 다음 장치로 이어 연결할 수 있습니다.
온보드 풀업 점퍼자체 I2C 포트를 쓰는 구성에서 4.7K 풀업 저항을 점퍼로 선택할 수 있어 외부 부품이 줄어듭니다.

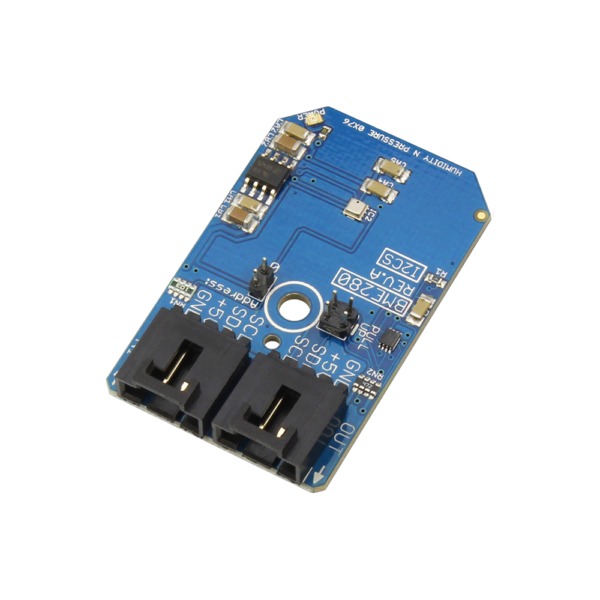

NCD PR4-14 - I2C 커넥터와 센서 소자가 보이는 습도 압력 모듈
I2C 커넥터와 센서 소자가 보이는 습도 압력 모듈

측정 설계

기압과 온도를
함께 쓰는 방법

온도는 -40 ~ +85 °C 범위에서 측정하며 같은 값을 기압 측정의 온도 보상에 사용합니다. 기압은 300~1100 hPa 범위의 절대 기압이므로, 고도 추정 장치에서는 이 값의 변화량으로 높이 차이를 계산할 수 있습니다.

한 센서로 기록하는 실내 환경

사무실이나 창고의 습도와 기압을 한 번에 기록하는 데이터 로거는 센서 두 개를 따로 배치할 필요가 없어 보드 면적과 배선이 줄어듭니다. 온도 값은 별도 온도 센서 없이 같은 칩에서 얻습니다.

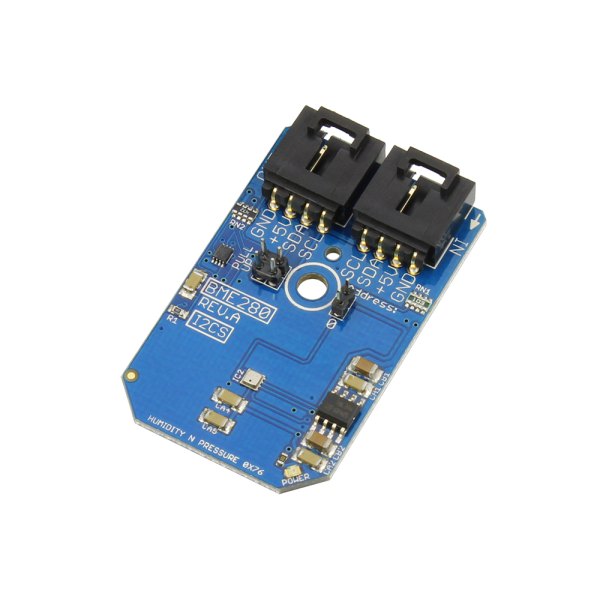

NCD PR4-14 - 커넥터가 위쪽에 있는 습도 압력 센서 미니 모듈
커넥터가 위쪽에 있는 습도 압력 센서 미니 모듈

버스 구성

I2C 버스당 2대와
풀업 설정

I2C 포트 하나에 장치를 2대까지 연결할 수 있으며 각 장치는 서로 다른 I2C 주소를 가져야 합니다. 마스터 장치에 풀업이 이미 있으면 별도 풀업 저항이 필요 없고, 자체 I2C 포트로 구성할 때만 온보드 4.7K 점퍼로 풀업을 켭니다.

NCD I2C 쉴드나 마스터 어댑터를 거쳐 Arduino, Raspberry Pi, ESP8266, Particle 같은 호스트에 연결합니다. 전원은 I2C 버스 커넥터에서 5 VDC로 받습니다.

사양

습도·기압·온도
전체 사양

항목사양
NCD 모델PR4-14
센서 칩BME688
측정 항목상대습도 · 절대 기압 · 온도
습도 정확도±3% RH
기압 측정 범위300 ~ 1100 hPa (절대 기압)
온도 측정 범위-40 ~ +85 °C
I2C 시작 주소0x76
통신 속도최대 3.4 MHz
I2C 포트당 연결 수2대
전원5 VDC
커넥터 / 케이블nodeLynk 4핀 I2C 커넥터 / 3인치(76 mm) 4선 I2C 케이블 포함
풀업 저항온보드 4.7K, 점퍼로 선택
레벨 변환PCA9306 내장(5 V I2C 표준 호환)
호환 호스트(NCD I2C 쉴드 · 어댑터 별매)Arduino Micro · Nano · Uno · Due, Banana Pi, BeagleBone, Bluz(전원 포함형), C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon · Electron, Onion Omega, PyCom WiPy · WiPy2 · LoPy, Raspberry Pi 1 · 2/3 · Zero(I2C 인터페이스 어댑터), USB to I2C 변환기, BridgeX5 시리즈 컨트롤러

활용 분야

환경 값 세 가지가
필요한 현장

  • 실내 환경 모니터링 — 사무실이나 창고의 습도와 기압을 함께 기록합니다.
  • 고도 추정 — 기압 변화로 높이 차이를 가늠하는 장치에 내장합니다.
  • 온습도 관리 — 보관 공간의 습도 변화를 지속적으로 확인합니다.
  • IoT 장치 개발 — 마이크로컨트롤러에 연결해 환경 데이터를 수집합니다.

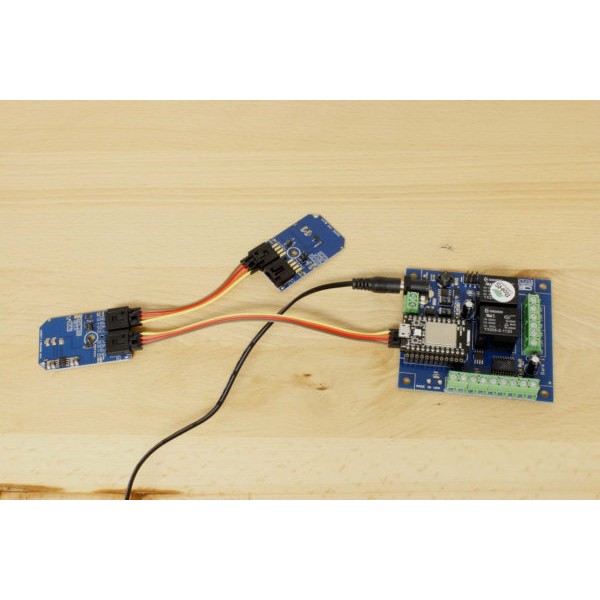

NCD PR4-14 - 컨트롤러 보드에 센서 모듈 두 개를 연결한 모습
컨트롤러 보드에 센서 모듈 두 개를 연결한 모습

선택 가이드

기압 측정 여부에 따른
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
습도와 기압, 온도를 한 센서로 읽을 때PR4-14 BME688세 항목을 한 칩에서 읽고 온도 값으로 기압을 보상합니다.
온도와 습도만 필요할 때SI70xx · SHT25/HTU 계열온습도 전용 모듈에서 정확도 등급을 고를 수 있기 때문입니다.

구성·옵션

구성품과
별매 부품

항목내용
품번PR4-14
구성품BME688 I2C 미니 모듈, 3인치(76 mm) 4선 I2C 케이블
별매NCD I2C 쉴드 또는 마스터 어댑터
