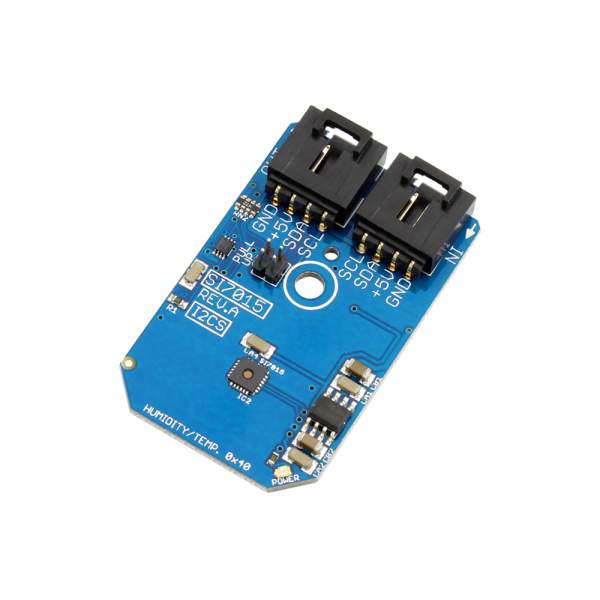

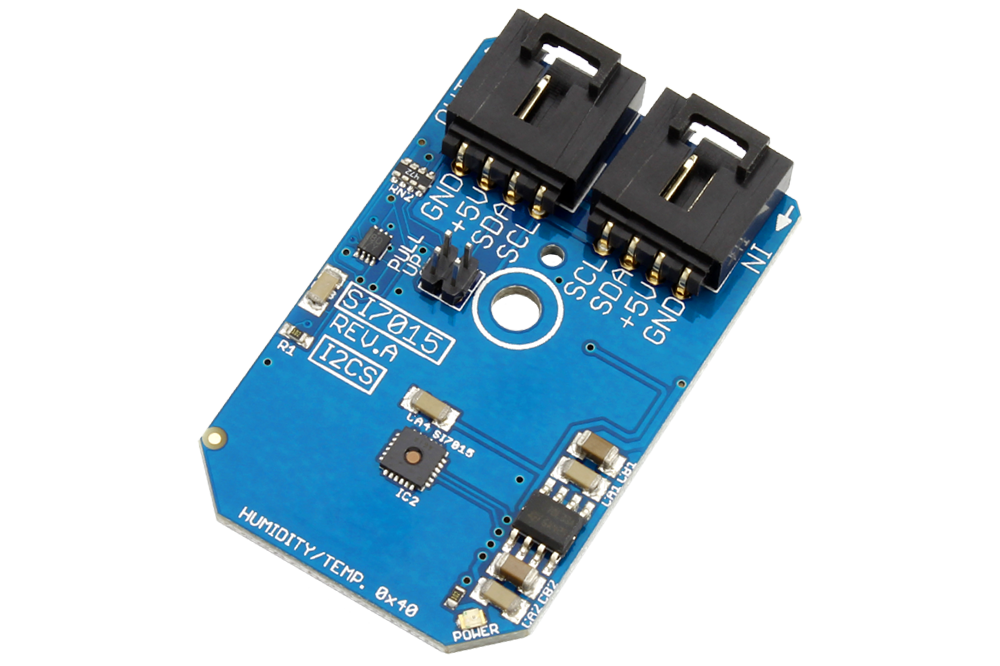

NCD PR4-8 SI7015 습도 및 온도 센서 ± 4.5 % RH ± 1 ° C I2C 미니 모듈

NCD PR4-8 SI7015 습도 및 온도 센서 ± 4.5 % RH ± 1 ° C I2C 미니 모듈

MODEL
PR4-8
브랜드
NCD
제품문의 구매하기

6종 칩 중에서 고르는
5 V 습도·온도 모듈

NCD SI70xx 습도 · 온도 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD SI70xx는 SI7005부터 SI7021까지 6종으로 나뉜 5 V 습도·온도 I2C 미니 모듈(상대습도 센서, Humidity & Temperature Sensor)입니다. 습도 ±3% RH와 온도 ±0.4 °C까지 칩별 정확도가 다르며, 실내 환경 계측과 장비 내부 습도 감시를 디지털 값으로 처리합니다.

SI7013과 SI7021은 0~80% RH 구간에서 습도 ±3% RH를 보이고, SI7013·SI7020·SI7021의 온도 오차가 작아 습도와 온도로 계산하는 이슬점 값도 함께 안정됩니다. 공장 보정을 마친 값이 I2C로 바로 출력되므로 호스트 보드에 보정 코드를 따로 두지 않아도 됩니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±3% RH

SI7013 · SI7021 습도 정확도

±0.4 °C

SI7013 · SI7020 · SI7021 온도 정확도

0 ~ 100% RH

SI7005 · 7006 · 7013 · 7020 습도 범위

-40 ~ +125 °C

SI7006 · 7013 · 7020 작동 온도

특징

칩 안에서 보정을
마친 디지털 출력

핵심 특징현장에서 달라지는 점
공장 보정 디지털 출력보정과 선형화를 칩 안에서 처리하므로 호스트 보드는 I2C로 읽은 값을 그대로 기록하고, 센서마다 보정 계수를 관리하는 번거로움이 없습니다.
습도·온도 동시 측정한 칩에서 두 값을 함께 읽기 때문에 이슬점을 호스트에서 계산하는 구성이 단순해지고 센서를 두 개 배치할 공간도 줄어듭니다.
온칩 히터(SI7005 · SI7021)칩 안에 히터가 있어 외장 히터 부품 없이 센서 표면 상태를 점검하는 구성을 만들 수 있습니다.
온칩 비휘발성 보정 저장보정 데이터가 칩 안의 비휘발성 메모리에 남아 전원을 껐다 켠 뒤에도 같은 정확도로 측정을 재개합니다.
장기 안정성(SI7005 · SI7013 · SI7020)장기 안정성이 우수해 상시 가동하는 환경 감시 장비에 알맞습니다.
4핀 커넥터와 3인치 케이블NCD I2C 쉴드에 케이블로 꽂아 연결하므로 배선 납땜 없이 시험 보드에서 실제 장비로 옮길 수 있습니다.

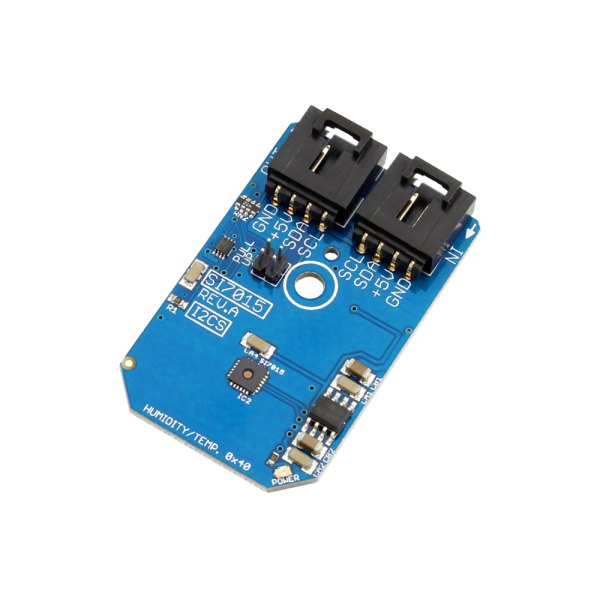

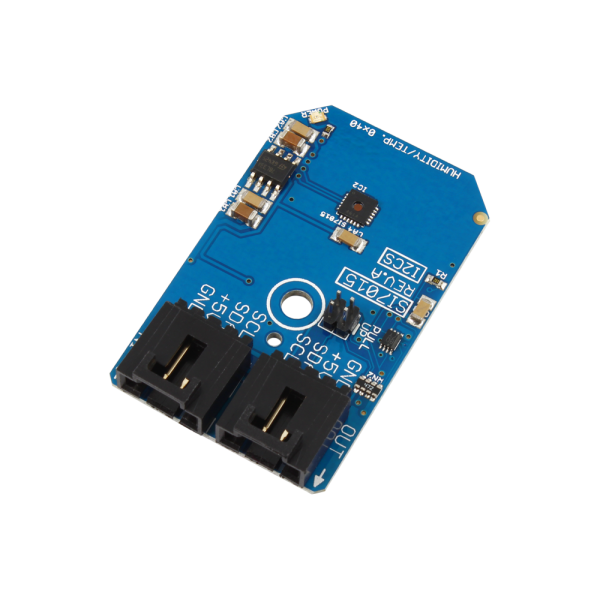

NCD PR4-8 - 습도·온도 센서 칩과 커넥터가 실장된 파란 기판
습도·온도 센서 칩과 커넥터가 실장된 파란 기판

정확도 읽기

정확도는 구간 조건과
함께 읽습니다

칩마다 정확도에 적용 구간이 붙어 있어 숫자만 비교하면 판단이 어긋납니다. SI7013의 ±3% RH는 0~80% RH 구간, SI7006의 ±5% RH는 0~90% RH 구간, SI7020의 ±4% RH는 0~80% RH 구간 값입니다. 사용 습도대가 80% RH를 넘는다면 표의 구간 조건부터 대조하세요.

온도 정확도도 같은 방식으로 읽습니다. SI7006의 ±1 °C는 -10 ~ 85 °C 구간 값이고, SI7021의 ±0.4 °C는 같은 구간의 최대 오차입니다. 습도 범위와 작동 온도는 별개 항목이라, 0~100% RH 범위를 측정하는 칩이라도 정확도는 위 구간 안에서만 적용됩니다.

SI7013은 한 포트에 2대까지 연결

SI7013은 I2C 포트 하나에 2대까지 연결하므로 한 호스트 보드로 두 지점의 습도를 비교합니다. 반면 SI7006·SI7015·SI7020·SI7021은 시작 주소가 모두 0x40으로 같아, 서로 다른 칩을 한 버스에 섞어 사용하는 구성은 주소 충돌부터 점검해야 합니다.

호스트 구성

SI7005 대체와
호스트 구성

SI7015는 SI7005와 레지스터 세트가 같아 소프트웨어를 조금만 고치면 SI7005를 대체할 수 있습니다. 두 칩의 습도 정확도는 ±4.5% RH로 같아 기존 SI7005 기반 장비의 측정 성능을 그대로 유지합니다.

모든 모델이 5 VDC로 동작하는 I2C 미니 모듈이라 전원 레벨을 맞추는 부담이 없습니다. 호스트 보드에 맞는 NCD I2C 쉴드나 어댑터는 별도로 준비하세요.

호스트별 NCD 쉴드로 연결

모듈은 호스트에 직접 꽂히지 않고 호스트 종류별 NCD I2C 쉴드·어댑터를 거쳐 연결합니다. 사양표의 호환 호스트 목록에서 사용 보드를 찾아 해당 쉴드를 함께 선택하세요.

사용 방법

SI7021 습도 모듈
호스트별 예제 실행 순서

SI70xx 모듈 가운데 SI7021은 NCD 공개 GitHub 저장소에 Arduino, C, Java, Python 예제가 있어 Raspberry Pi, Arduino, BeagleBone Black, Onion Omega에서 바로 값을 읽어 볼 수 있습니다. 모듈은 호스트에 맞는 NCD I2C 쉴드나 어댑터로 연결합니다.

소프트웨어·도구하는 일
SI7021 예제 저장소 (ControlEverythingCommunity/SI7021)Arduino, C, Java, Python 예제 코드
Arduino IDE예제 컴파일과 업로드, 시리얼 모니터로 값 확인
pi4j 라이브러리Raspberry Pi에서 Java 예제 컴파일과 실행

처음 연결하는 순서

순서할 일
1호스트 보드에 NCD I2C 쉴드나 어댑터를 장착하고 SI7021 모듈을 I2C 케이블로 연결하세요.
2GitHub의 ControlEverythingCommunity/SI7021 저장소에서 사용할 언어 폴더의 예제를 내려받습니다.
3Raspberry Pi에서 Python 예제를 실행하거나 BeagleBone Black에서 C 예제를 컴파일해 실행하세요.
4Arduino라면 Arduino IDE에서 예제를 업로드하고 시리얼 모니터에서 습도와 온도 값을 확인합니다.

SI7021 예제 실행 명령

명령하는 일
$> python SI7021.pyPython 예제 실행
$>gcc SI7021.c -o SI7021C 예제 컴파일
$>./SI7021컴파일한 C 예제 실행
$> pi4j SI7021.javaJava 예제 컴파일
$> pi4j SI7021Java 예제 실행

명령 형식은 예제 저장소 버전에 따라 다를 수 있으니 내려받은 저장소의 README를 함께 확인하세요.

SI7006·SI7015·SI7020·SI7021은 시작 주소가 모두 0x40이므로 서로 다른 칩을 한 버스에 섞기 전에 주소 충돌을 먼저 점검하세요.

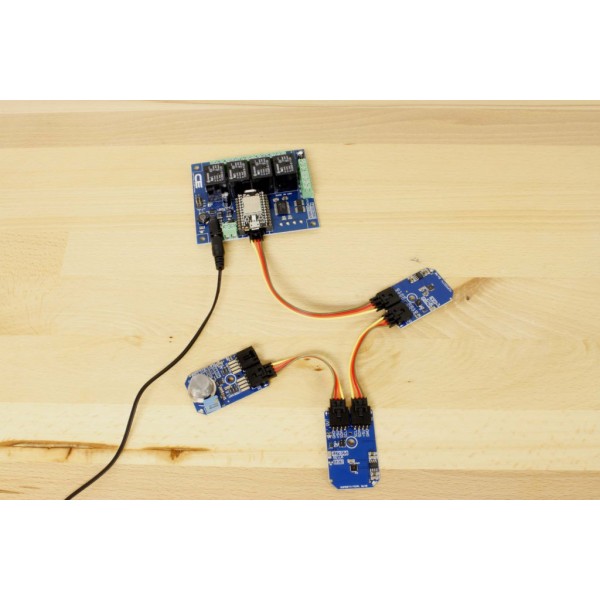

NCD PR4-8 - 릴레이 보드에 센서 모듈들을 케이블로 연결한 모습
릴레이 보드에 센서 모듈들을 케이블로 연결한 모습

사양

6개 칩 비교와
시리즈 공통 사양

항목PR5-9 SI7005PR5-10 SI7006-A20PR5-11 SI7013-A20PR4-8 SI7015PR5-12 SI7020-A20PR5-13 SI7021
습도 정확도±4.5% RH±5% RH (0~90% RH)±3% RH (0~80% RH)±4.5% RH±4% RH (0~80% RH)±3% RH (최대, 0~80% RH)
온도 정확도±0.5 °C±1 °C (-10 ~ 85 °C)±0.4 °C±1 °C±0.4 °C±0.4 °C (최대, -10 ~ 85 °C)
온칩 히터내장해당 없음해당 없음해당 없음해당 없음내장

시리즈 공통 사양

항목사양
형태I2C 미니 모듈
출력공장 보정 디지털 출력(습도 · 온도), 습도와 온도로 이슬점 계산
습도 동작 범위0 ~ 100% RH (SI7005 · SI7006 · SI7013 · SI7020)
작동 온도 범위-40 ~ +125 °C (SI7006 · SI7013 · SI7020)
I2C 시작 주소0x40 (SI7006 · SI7013 · SI7015 · SI7020 · SI7021)
포트당 연결 수SI7013 2대
보정 데이터 저장온칩 비휘발성 메모리
장기 안정성우수 (SI7005 · SI7013 · SI7020)
레지스터 세트SI7005와 SI7015 동일
옵션SI7021 공장 설치 덮개(선택)
전원5 VDC
커넥터 / 케이블nodeLynk 4핀 I2C 커넥터 / 3인치(76 mm) 4선 I2C 케이블 포함
호환 호스트(NCD I2C 쉴드 · 어댑터 별매)Arduino Micro · Nano · Uno · Due, Banana Pi, BeagleBone, Bluz(전원 포함형), C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon · Electron, Onion Omega, PyCom WiPy · WiPy2 · LoPy, Raspberry Pi 1 · 2/3 · Zero(I2C 인터페이스 어댑터), USB to I2C 변환기, BridgeX5 시리즈 컨트롤러

활용 분야

습도 계측이 필요한
현장

  • 실내 기상 관측소 — 실내 습도와 온도를 주기적으로 기록해 환경 이력을 쌓습니다.
  • 데이터 센터·마이크로 환경 모니터링 — 장비 주변의 습도와 온도를 감시합니다.
  • HVAC·온도 조절기 — 공조 장치 제어에 사용하는 습도와 온도 값을 읽습니다.
  • 호흡기 치료 장비 — 습도 값을 읽는 장비 내부 계측에 사용합니다.
  • 백색 가전 — 가전 내부의 습도와 온도를 측정합니다.

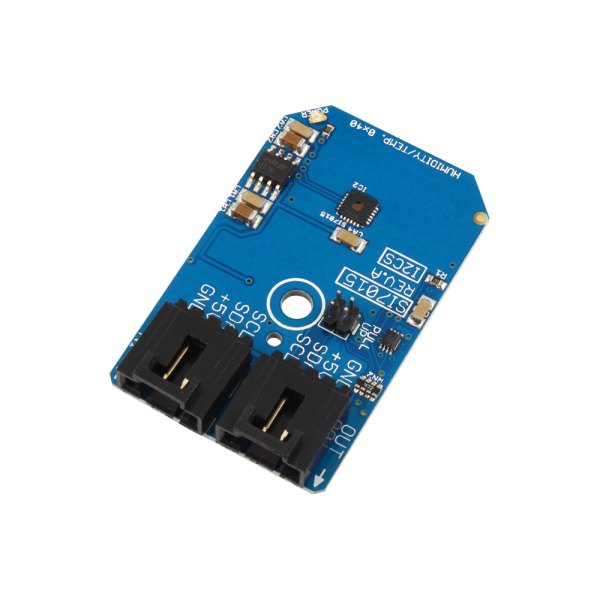

NCD PR4-8 - 기판 뒷면의 커넥터와 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 센서 칩이 보이는 모습

선택 가이드

필요한 정확도로 고르는
SI70xx 칩

이럴 때 (현장 조건)권장 모델선택 이유
습도 오차를 가장 작게 잡아야 할 때SI7013 · SI7021두 칩 모두 0~80% RH 구간에서 습도 ±3% RH를 출력합니다.
넓은 작동 온도에서 사용할 때SI7006 · SI7013 · SI7020-40 ~ +125 °C 범위에서 동작합니다.
습도 ±4.5% RH 수준이면 충분할 때SI7005 · SI7015레지스터 세트가 같아 두 칩 사이의 소프트웨어 이식이 쉽습니다.
칩 안의 히터가 필요할 때SI7005 · SI7021두 칩이 온칩 히터를 내장합니다.
차량 실내 온도 조절용으로 검토할 때SI7021이 용도로 검토하는 칩은 SI7021입니다.

구성·옵션

SI70xx 구성과
별매 부품

항목내용
기본 구성미니 모듈 1개, 3인치(76 mm) 4선 I2C 케이블
품번PR5-9(SI7005) · PR5-10(SI7006) · PR5-11(SI7013) · PR4-8(SI7015) · PR5-12(SI7020) · PR5-13(SI7021)
선택 사양SI7021 공장 설치 덮개
별매호스트 보드에 맞는 NCD I2C 쉴드 · 어댑터
