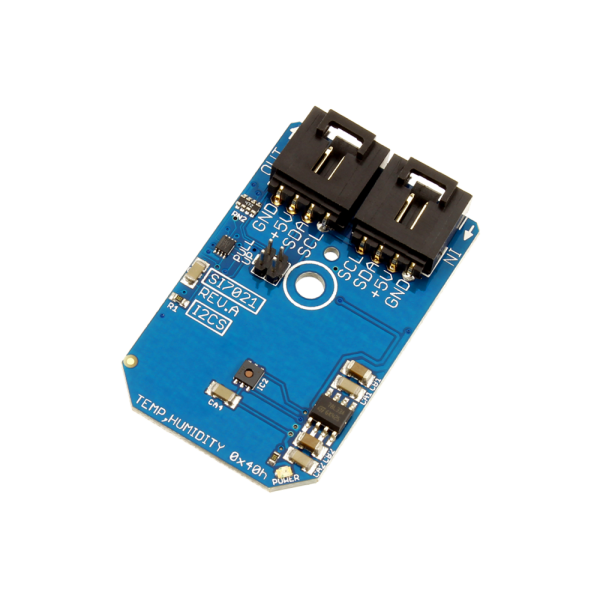

NCD PR5-13 SI7021 습도 및 온도 센서 ± 3 % RH ± .4 ° C I2C 미니 모듈

MODEL
PR5-13
브랜드
NCD

예제 코드로 바로 읽는⁣ SI7021 습도 센서

NCD PR5-13 SI7021 습도 · 온도 I2C 미니 모듈⁣ 칩 : SI7021⁣ 습도 정확도 : ±3% RH (최대, 0~80% RH)⁣ 온도 정확도 : ±0.4 °C

견적 받기

NCD 한국 독점 공급 파트너

NCD PR5-13은 SI7021 칩을 사용한 습도·온도 센서(Humidity & Temperature Sensor) I2C 미니 모듈로, 습도 ±3% RH(최대, 0~80% RH 구간)와 온도 ±0.4 °C(최대, -10 ~ 85 °C 구간)를 출력합니다. 칩에 저항식 히터가 들어 있고 I2C 주소는 0x40입니다.

NCD 공개 GitHub 저장소에 Arduino, C, Java, Python 예제가 있어 개발 단계에서 습도·온도 값을 바로 확인할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

±3% RH

최대, 0~80% RH

±0.4 °C

최대, -10 ~ 85 °C

온칩 히터

SI7021 내장

0x40

I2C 주소

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±3% RH

SI7013 · SI7021 습도 정확도

±0.4 °C

SI7013 · SI7020 · SI7021 온도 정확도

0 ~ 100% RH

SI7005 · 7006 · 7013 · 7020 습도 범위

-40 ~ +125 °C

SI7006 · 7013 · 7020 작동 온도

사용 방법

PR5-13 SI7021⁣ 예제 실행 순서

SI7021은 NCD 공개 GitHub 저장소(ControlEverythingCommunity/SI7021)에 Arduino, C, Java, Python 예제가 있어 Raspberry Pi, Arduino, BeagleBone Black, Onion Omega에서 값을 확인할 수 있습니다. 모듈은 호스트에 맞는 NCD I2C 쉴드나 어댑터로 연결합니다.

순서할 일
1호스트 보드에 NCD I2C 쉴드나 어댑터를 장착하고 SI7021 모듈을 I2C 케이블로 연결하세요.
2GitHub의 ControlEverythingCommunity/SI7021 저장소에서 사용할 언어 폴더의 예제를 내려받습니다.
3Raspberry Pi에서 Python 예제를 실행하거나 BeagleBone Black에서 C 예제를 컴파일해 실행하세요.
4Arduino는 Arduino IDE에서 예제를 업로드하고 시리얼 모니터에서 습도와 온도 값을 확인합니다.
명령하는 일
$> python SI7021.pyPython 예제 실행
$>gcc SI7021.c -o SI7021C 예제 컴파일
$>./SI7021컴파일한 C 예제 실행
$> pi4j SI7021.javaJava 예제 컴파일(Raspberry Pi, pi4j 라이브러리)
$> pi4j SI7021Java 예제 실행

명령 형식은 저장소 버전에 따라 다를 수 있으니 내려받은 저장소의 README를 함께 확인하세요.

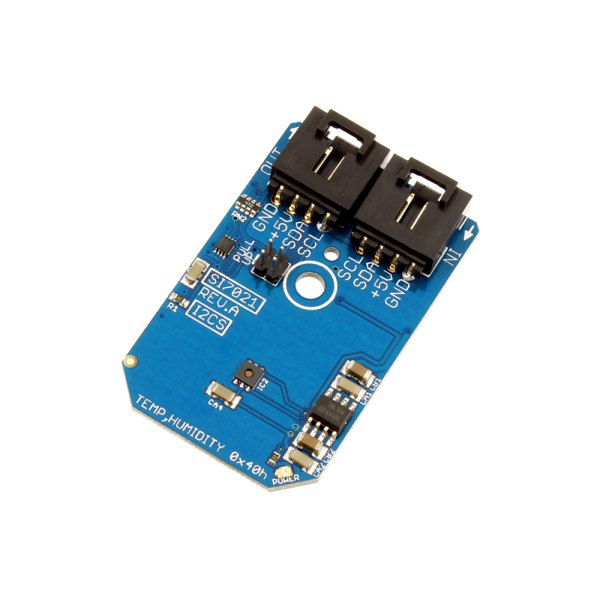

NCD PR5-13 - 습도·온도 센서 칩과 커넥터가 실장된 파란 기판
습도·온도 센서 칩과 커넥터가 실장된 파란 기판

사양

PR5-13⁣ SI7021 모듈 사양

항목사양
칩SI7021
습도 정확도±3% RH (최대, 0~80% RH)
온도 정확도±0.4 °C (최대, -10 ~ 85 °C)
온칩 히터내장
I2C 주소0x40
공급 전압5 VDC, 온보드 레귤레이터
I2C 레벨 변환PCA9306
별도 풀업점퍼로 4.7K 선택
케이블I2C 케이블 동봉

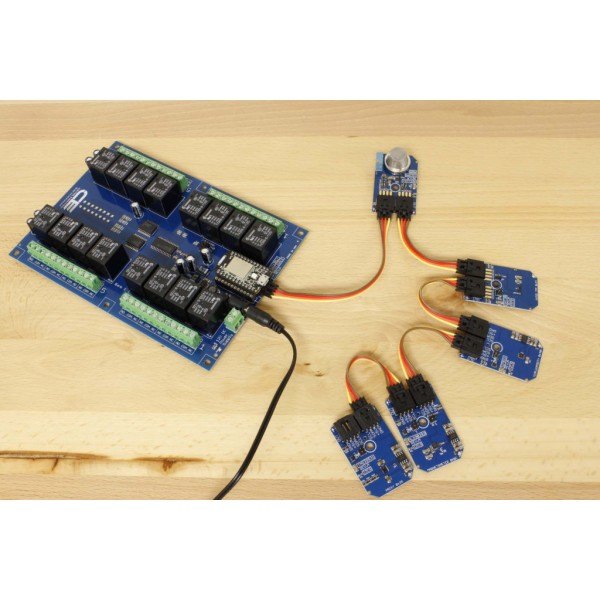

NCD PR5-13 - 릴레이 보드에 센서 모듈들을 케이블로 연결한 모습
릴레이 보드에 센서 모듈들을 케이블로 연결한 모습

활용 분야

SI7021 모듈이⁣ 들어가는 기기

  • 호흡기 치료 장비와 김서림 방지 제어 — 습도 값을 읽습니다.
  • 휴대폰·태블릿과 백색 가전 — 기기 내부 습도를 측정합니다.
  • 차량 실내 온도 조절 — 습도와 온도를 읽습니다.
  • 기상 관측소·데이터 센터 — 실내와 장비 주변의 습도·온도를 기록합니다.

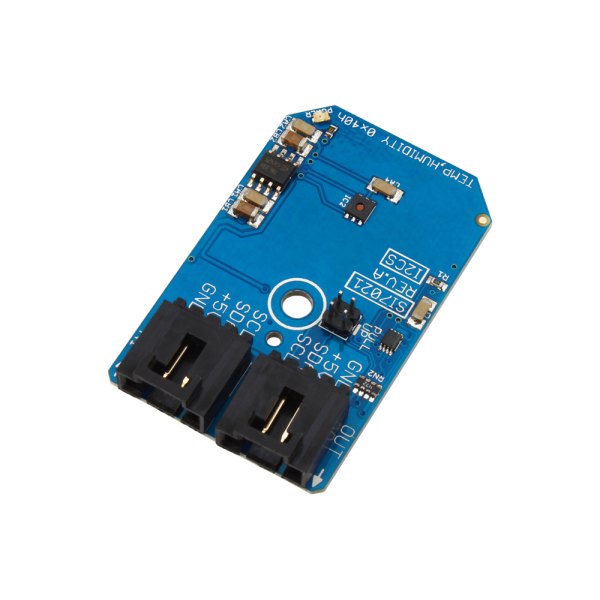

NCD PR5-13 - 기판 뒷면의 커넥터와 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 센서 칩이 보이는 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR5-13과 칩이 다른⁣ SI70xx 모듈

  • PR5-9 — SI7005, 습도 ±4.5% RH, 온도 ±0.5 °C
  • PR5-10 — SI7006-A20, 습도 ±5% RH, 온도 ±1 °C
  • PR5-11 — SI7013-A20, 습도 ±3% RH, 온도 ±0.4 °C
  • PR4-8 — SI7015, 습도 ±4.5% RH, 온도 ±1 °C
  • PR5-12 — SI7020-A20, 습도 ±4% RH, 온도 ±0.4 °C
