넓은 작동 온도에서 읽는 습도와 온도

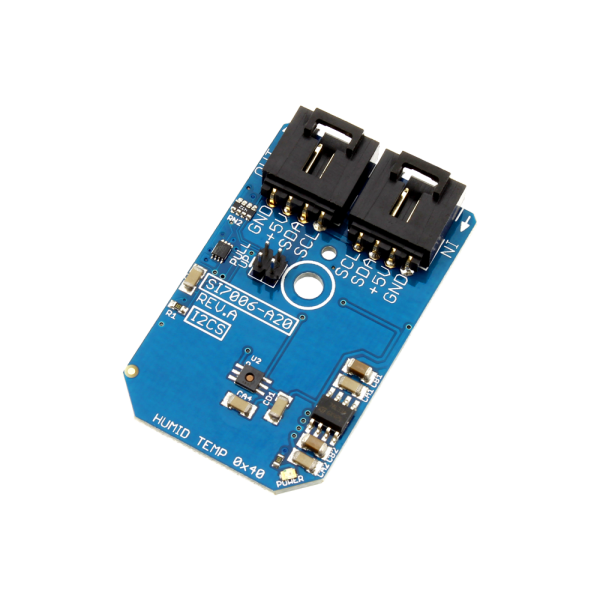

NCD PR5-10 SI7006-A20 습도 · 온도 I2C 미니 모듈 칩 : SI7006-A20 습도 정확도 : ±5% RH (0~90% RH) 온도 정확도 : ±1 °C (-10 ~ 85 °C)
견적 받기NCD 한국 독점 공급 파트너

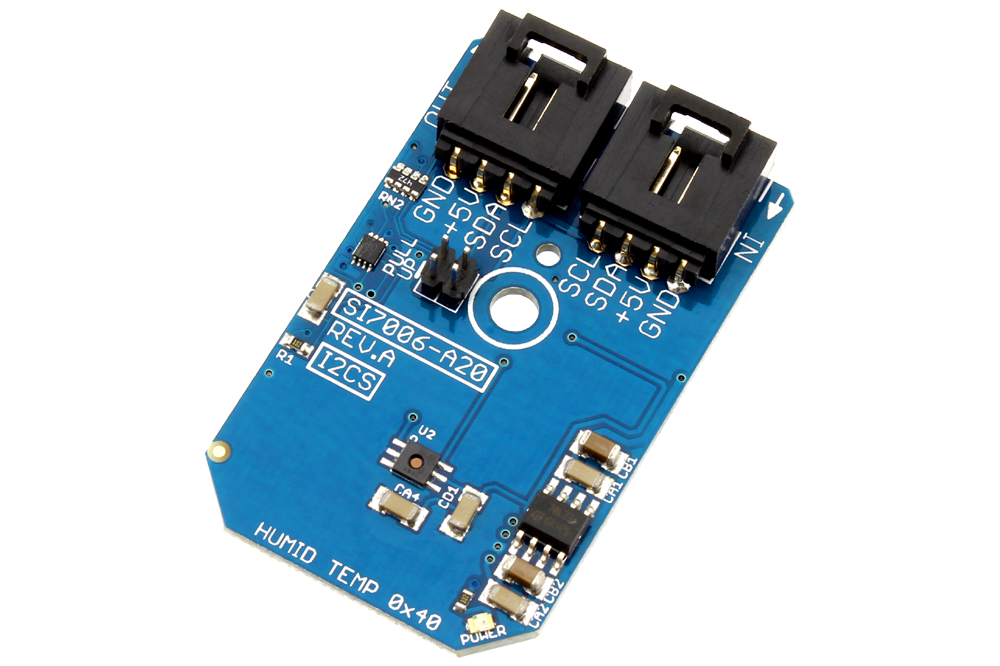

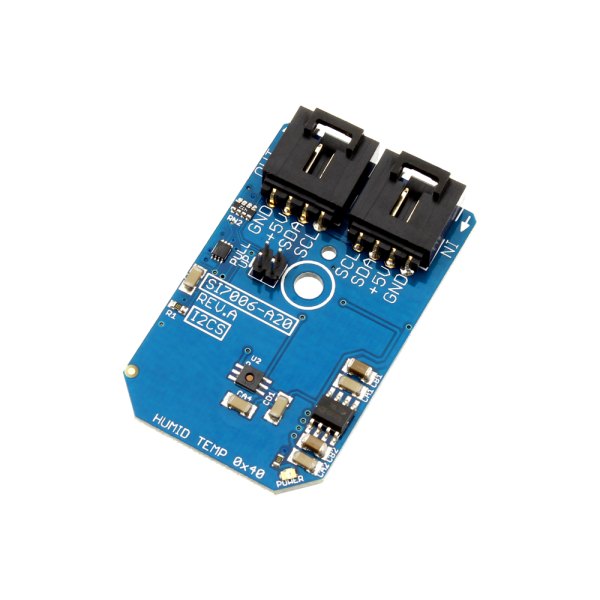

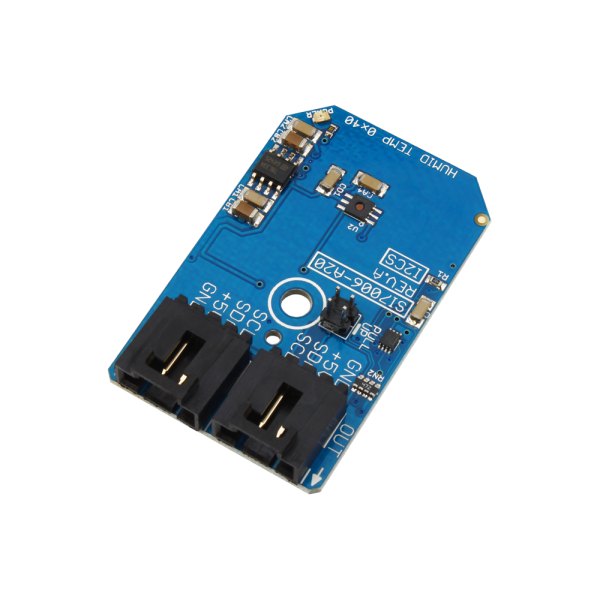

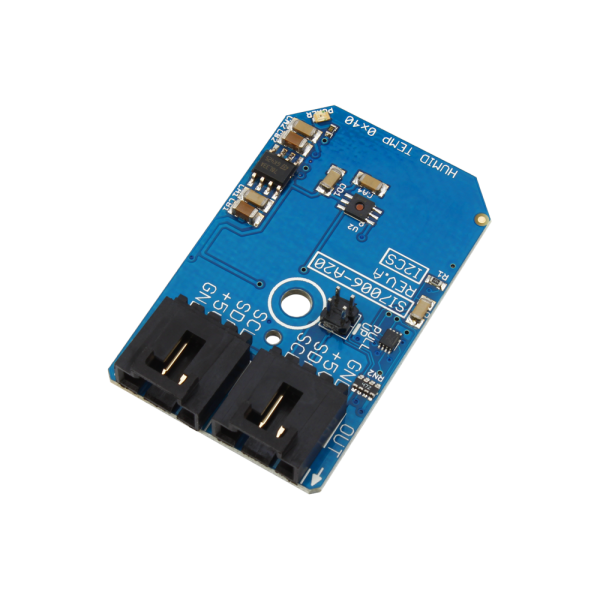

NCD PR5-10은 SI7006-A20 칩을 사용한 습도·온도 센서(Humidity & Temperature Sensor) I2C 미니 모듈로, 습도 ±5% RH(0~90% RH 구간)와 온도 ±1 °C(-10 ~ 85 °C 구간)를 디지털 값으로 출력합니다. 칩의 작동 온도는 -40 ~ +125 °C입니다.
칩에 저항식 히터가 들어 있고, 공장 보정 데이터가 칩에 저장되어 있습니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
정확도 조건
PR5-10 오차는 구간 조건과 함께 봅니다
PR5-10의 습도 ±5% RH는 0~90% RH 구간에서, 온도 ±1 °C는 -10 ~ 85 °C 구간에서 적용되는 값입니다. 습도 동작 범위는 0 ~ 100% RH로 넓지만 정확도 표기는 위 구간 안에서 읽어야 합니다.
주소가 0x40이므로 SI7005·SI7015·SI7020·SI7021처럼 0x40을 사용하는 칩과 한 버스에 섞어 연결할 때는 주소 충돌부터 점검하세요.

사양
PR5-10 SI7006-A20 사양
| 항목 | 사양 |
|---|---|
| 칩 | SI7006-A20 |
| 습도 정확도 | ±5% RH (0~90% RH) |
| 온도 정확도 | ±1 °C (-10 ~ 85 °C) |
| 습도 동작 범위 | 0 ~ 100% RH |
| 작동 온도 범위 | -40 ~ +125 °C |
| I2C 주소 | 0x40 |
| 입력 전원 | 5 VDC |
| 전원 회로 | 온보드 레귤레이션 |
| 레벨 변환 | PCA9306 |
| 포함품 | I2C 케이블 |
| 온칩 히터 | 내장(16단계 전력 설정) |

활용 분야
SI7006-A20이 맞는 설치 환경
- 백색 가전 — 가전 내부의 습도와 온도를 측정합니다.
- 실내 기상 관측소 — 실내 습도와 온도를 주기적으로 기록합니다.
- 자산·물품 추적 — 보관 환경의 습도·온도 이력을 남깁니다.
- 마이크로 환경·데이터 센터 모니터링 — 장비 주변의 습도와 온도를 감시합니다.


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR5-10보다 오차가 작거나 기능이 다른 모델
- PR5-9 — SI7005, 습도 ±4.5% RH, 온도 ±0.5 °C
- PR5-11 — SI7013-A20, 습도 ±3% RH, 온도 ±0.4 °C
- PR4-8 — SI7015, 습도 ±4.5% RH, 온도 ±1 °C
- PR5-12 — SI7020-A20, 습도 ±4% RH, 온도 ±0.4 °C
- PR5-13 — SI7021, 습도 ±3% RH, 온도 ±0.4 °C
PR5-10의 습도 ±5% RH는 어느 구간 값입니까?
0~90% RH 구간에서 적용되는 값입니다. 이 구간을 넘는 습도에서는 정확도 표기를 그대로 적용하지 마세요.
PR5-10의 작동 온도 범위는 어떻게 됩니까?
-40 ~ +125 °C입니다. 온도 ±1 °C 정확도는 그중 -10 ~ 85 °C 구간에 적용됩니다.
PR5-10과 PR5-12를 한 I2C 버스에 함께 연결할 수 있습니까?
주소가 모두 0x40이라 주소가 겹칩니다. 연결 전에 주소 충돌을 점검하세요.
PR5-10에 온칩 히터가 있습니까?
예, SI7006-A20에는 저항식 히터가 내장되어 있으며 사용자 레지스터의 HTRE 비트로 켜고 끕니다.
관련 제품
PR5-10 외에 검토하는 온도·습도 모듈
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR5-10의 습도 ±5% RH는 어느 구간 값입니까?
0~90% RH 구간에서 적용되는 값입니다. 이 구간을 넘는 습도에서는 정확도 표기를 그대로 적용하지 마세요.
-
PR5-10의 작동 온도 범위는 어떻게 됩니까?
-40 ~ +125 °C입니다. 온도 ±1 °C 정확도는 그중 -10 ~ 85 °C 구간에 적용됩니다.
-
PR5-10과 PR5-12를 한 I2C 버스에 함께 연결할 수 있습니까?
주소가 모두 0x40이라 주소가 겹칩니다. 연결 전에 주소 충돌을 점검하세요.
-
PR5-10에 온칩 히터가 있습니까?
예, SI7006-A20에는 저항식 히터가 내장되어 있으며 사용자 레지스터의 HTRE 비트로 켜고 끕니다.
