두 지점의 습도를 한 포트로 비교

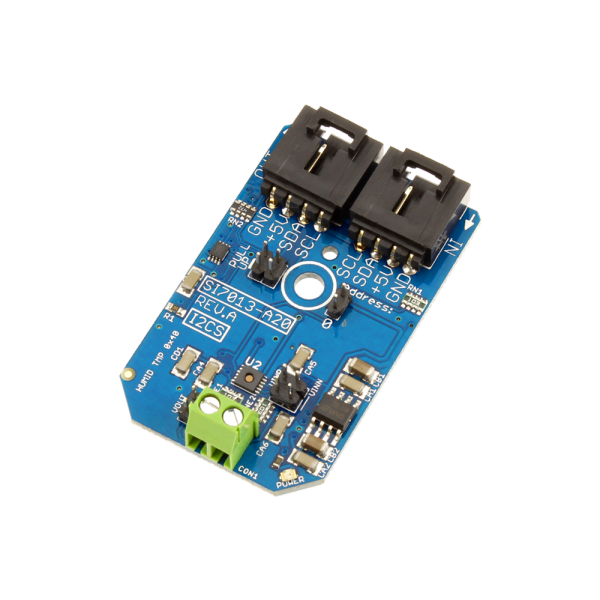

NCD PR5-11 SI7013-A20 습도 · 온도 I2C 미니 모듈 칩 : SI7013-A20 습도 정확도 : ±3% RH (0~80% RH) 온도 정확도 : ±0.4 °C (-10 ~ 85 °C)
견적 받기NCD 한국 독점 공급 파트너

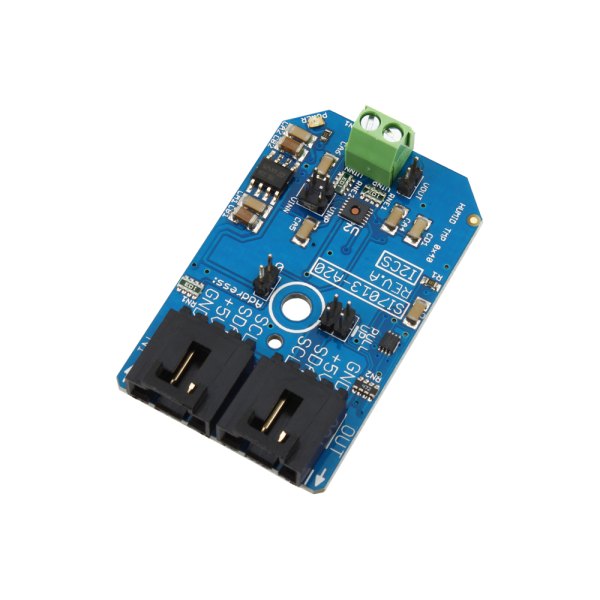

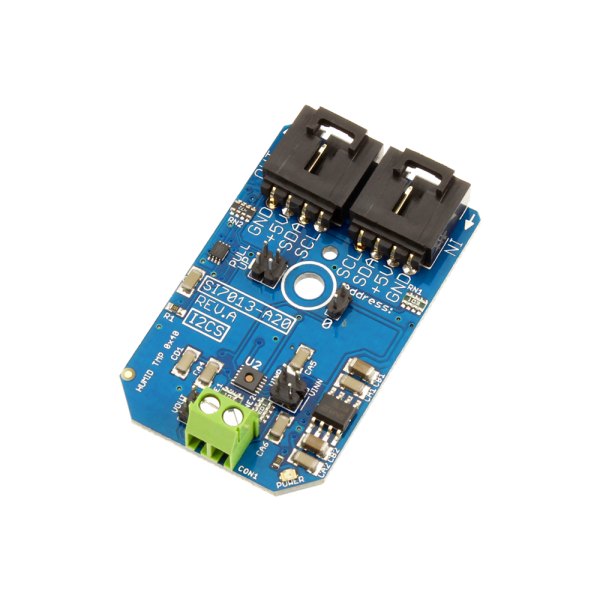

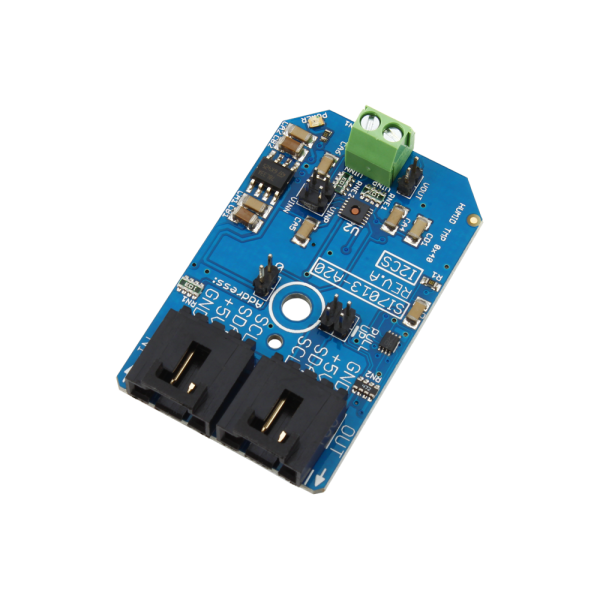

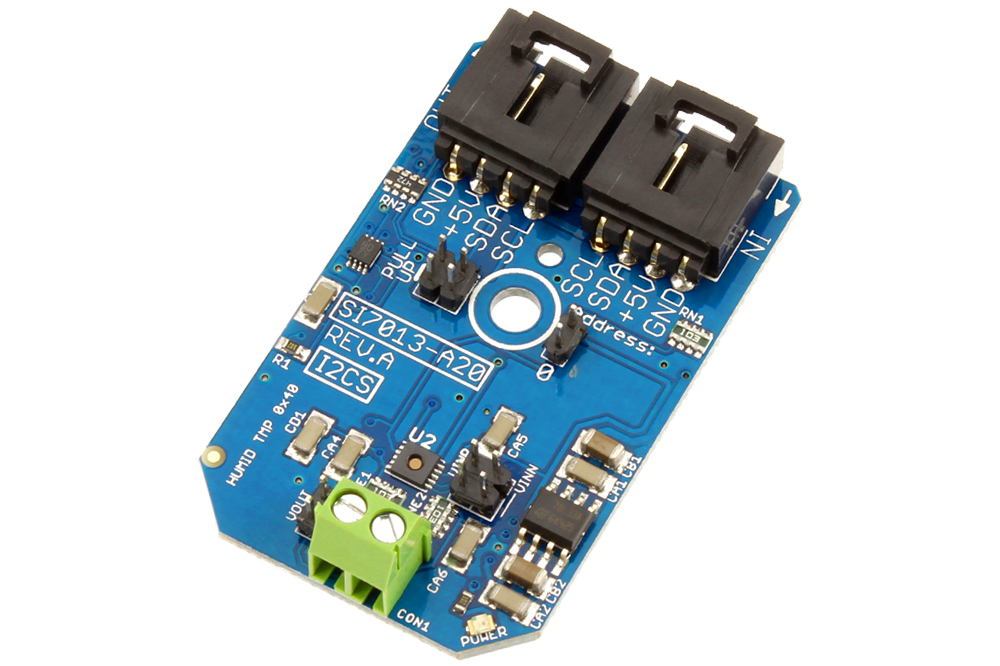

NCD PR5-11은 SI7013-A20 칩을 사용한 습도·온도 센서(Humidity & Temperature Sensor) I2C 미니 모듈로, 습도 ±3% RH(0~80% RH 구간)와 온도 ±0.4 °C(-10 ~ 85 °C 구간)를 출력합니다. 하나의 I2C 포트에 2대까지 연결하므로 한 호스트 보드로 두 지점의 습도를 비교할 수 있습니다.
칩의 AD0 핀 설정에 따라 I2C 주소가 0x40 또는 0x41로 정해지므로 두 대를 한 버스에 함께 연결할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드

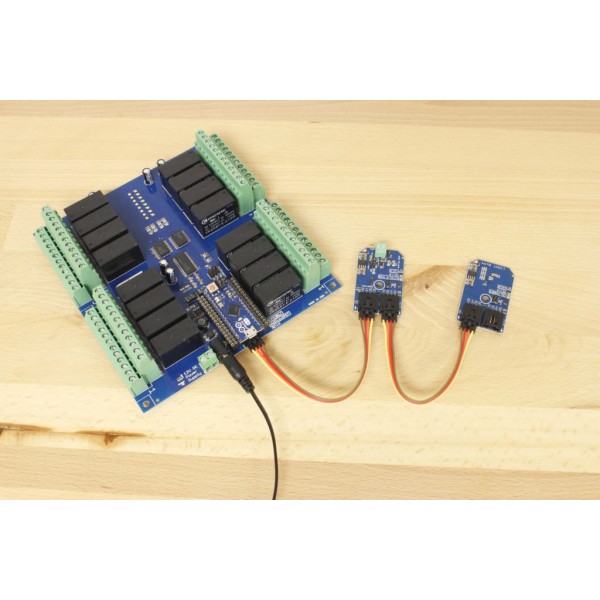

두 대 구성
PR5-11로 두 지점을 비교하는 방법
포트 하나에 2대
SI7013은 I2C 포트 하나에 2대까지 연결합니다. 같은 지점의 값을 비교하거나 두 곳의 습도 차이를 보는 구성에 사용하세요.
습도 정확도 ±3% RH는 0~80% RH 구간 값입니다. 80% RH를 넘는 환경에서 사용한다면 이 조건부터 대조하세요.


사양
PR5-11 SI7013-A20 사양
| 항목 | 사양 |
|---|---|
| 칩 | SI7013-A20 |
| 습도 정확도 | ±3% RH (0~80% RH) |
| 온도 정확도 | ±0.4 °C (-10 ~ 85 °C) |
| 습도 동작 범위 | 0 ~ 100% RH |
| I2C 주소 | 0x40 / 0x41 (AD0 핀 설정) |
| 포트당 연결 수 | 2대 |
| 전원 / 레귤레이션 | 5 VDC / 온보드 |
| I2C 풀업 | 온보드 4.7K, 점퍼 선택식 |
| 연결 방식 | 4핀 플러그 데이지 체인, 납땜 불필요 |
| 온칩 히터 | 내장 |

활용 분야
SI7013-A20으로 환경을 기록하는 곳
- 가전 — 기기 내부의 습도와 온도를 측정합니다.
- 실내 기상 관측소 — 실내 환경 이력을 기록합니다.
- 자산·물품 추적 — 보관 장소의 습도와 온도를 남깁니다.
- 데이터 센터 모니터링 — 장비 주변의 습도·온도를 감시합니다.

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR5-11과 비교하는 다른 SI70xx 칩
- PR5-9 — SI7005, 습도 ±4.5% RH, 온도 ±0.5 °C
- PR5-10 — SI7006-A20, 습도 ±5% RH, 온도 ±1 °C
- PR4-8 — SI7015, 습도 ±4.5% RH, 온도 ±1 °C
- PR5-12 — SI7020-A20, 습도 ±4% RH, 온도 ±0.4 °C
- PR5-13 — SI7021, 습도 ±3% RH, 온도 ±0.4 °C
PR5-11은 한 I2C 포트에 몇 대까지 연결합니까?
2대까지 연결합니다.
PR5-11의 ±3% RH는 어느 구간 값입니까?
0~80% RH 구간 값입니다.
PR5-11과 PR5-13 중 어느 쪽 정확도가 높습니까?
습도 ±3% RH, 온도 ±0.4 °C로 정확도는 같습니다. PR5-11은 I2C 주소를 0x40·0x41 중에서 골라 포트당 2대를 연결할 수 있고, PR5-13은 주소가 0x40 하나입니다.
PR5-11은 이슬점을 직접 출력합니까?
아니요, 습도와 온도를 출력하고 이슬점은 호스트가 계산합니다.
관련 제품
PR5-11 외에 보는 온습도 센서 모듈
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR5-11은 한 I2C 포트에 몇 대까지 연결합니까?
2대까지 연결합니다.
-
PR5-11의 ±3% RH는 어느 구간 값입니까?
0~80% RH 구간 값입니다.
-
PR5-11과 PR5-13 중 어느 쪽 정확도가 높습니까?
습도 ±3% RH, 온도 ±0.4 °C로 정확도는 같습니다. PR5-11은 I2C 주소를 0x40·0x41 중에서 골라 포트당 2대를 연결할 수 있고, PR5-13은 주소가 0x40 하나입니다.
-
PR5-11은 이슬점을 직접 출력합니까?
아니요, 습도와 온도를 출력하고 이슬점은 호스트가 계산합니다.
