NCD PR4-24 TMP112 온도 센서 ± .5 ° C 12 비트 I2C 미니 모듈

MODEL
PR4-24
브랜드
NCD

보정 없이 ±0.5 °C⁣ 12비트 온도 센서

NCD PR4-24 TMP112 온도 센서 12비트 I2C 미니 모듈⁣ 센서 : TMP112⁣ 정확도 : ±0.5 °C (교정 없음)⁣ 분해능 : 12비트, 0.0625 °C

견적 받기

NCD 한국 독점 공급 파트너

NCD PR4-24는 TMP112를 적용한 12비트 I2C 미니 모듈(I2C Mini Module)로, 외부 신호 조정 회로나 교정 없이 ±0.5 °C 정확도를 갖춥니다. 사용자 보정을 거치면 ±0.17 °C까지 개선됩니다.

12비트 ADC가 0.0625 °C까지 분해합니다. NTC·PTC 서미스터를 디지털 센서로 바꾸는 설계에 적합합니다. (주)테솔이 국내에 공식 공급합니다.

±0.5 °C

교정 없는 정확도

±0.17 °C

보정 후 정확도

0.0625 °C

12비트 분해능

포트당 2대

최대 연결 수

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±0.2 °C

PR4-23 STS21 정확도

±0.17 °C

PR4-24 보정 후 정확도

195 nA

PR4-22 SI7050 평균 전류

400 kHz

I2C 통신 속도

정확도

PR4-24 TMP112의⁣ 보정 전후 정확도

TMP112는 외부 부품 없이 ±0.5 °C 정확도를 내고, 보정 기능을 사용하면 ±0.17 °C 수준까지 높일 수 있습니다. TMP112 칩의 최대 오차는 0 ~ +65 °C에서 ±0.5 °C, -40 ~ +125 °C에서 ±1.0 °C입니다.

구간정확도(최대, 교정 없음)
0 ~ +65 °C±0.5 °C
-40 ~ +125 °C±1.0 °C

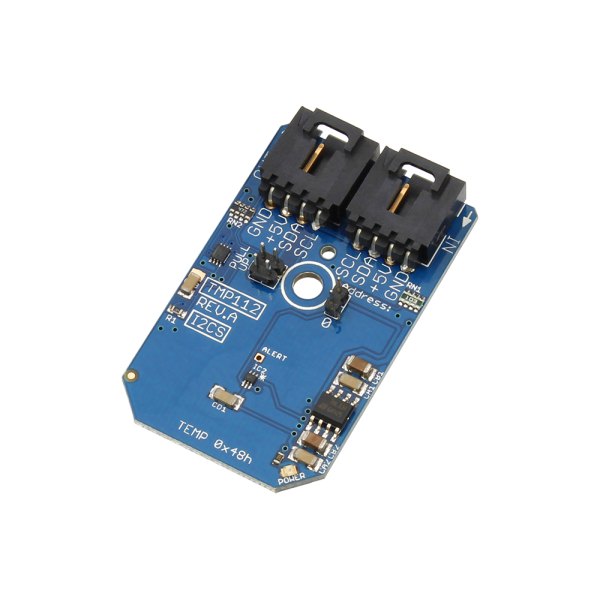

NCD PR4-24 - 반대 방향에서 본 온도 센서 기판과 I2C 커넥터 모습
반대 방향에서 본 온도 센서 기판과 I2C 커넥터 모습

버스 구성

PR4-24 I2C 주소와⁣ 포트당 연결 대수

시작 주소는 0x48이며, 한 I2C 포트에 PR4-24를 2대까지 연결합니다. 풀업 저항은 NCD 마스터 장치에 있고, 직접 I2C 포트를 배선할 때는 모듈의 4.7K 풀업 저항을 점퍼로 켜서 사용합니다.

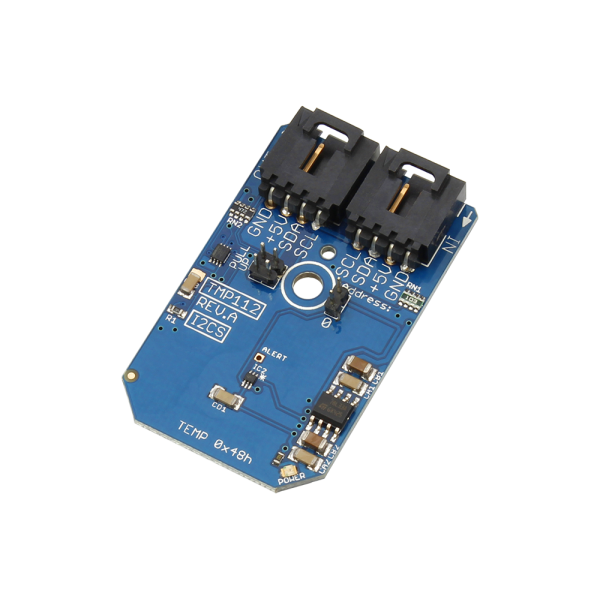

NCD PR4-24 TMP112 온도 센서 ± .5 ° C 12 비트 I2C 미니 모듈 제품 사진

납땜 없는 연결

5VDC I2C 버스에 맞춘 전원 레귤레이션과 PCA9306 레벨 시프팅 회로가 모듈에 들어 있습니다. 4핀 플러그로 연결하므로 납땜이 필요 없습니다.

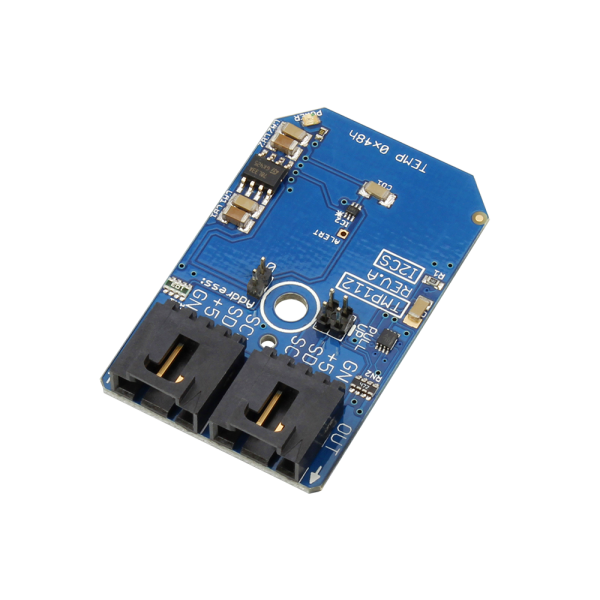

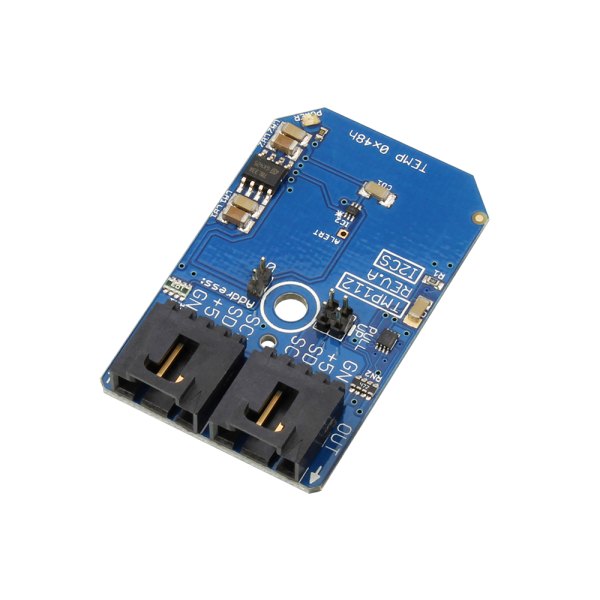

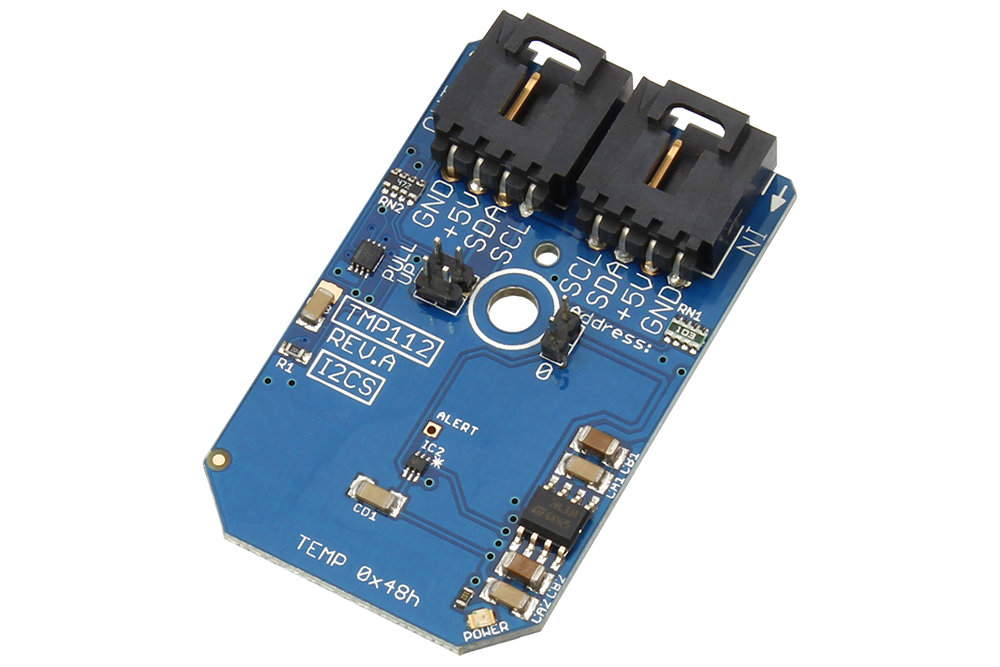

NCD PR4-24 - I2C 커넥터가 있는 온도 센서 소형 기판 모습
I2C 커넥터가 있는 온도 센서 소형 기판 모습

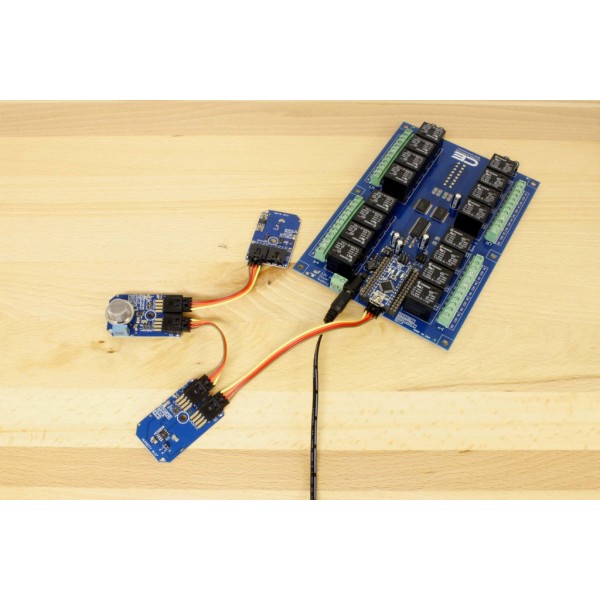

NCD PR4-24 - 릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습
릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습

사양

PR4-24 TMP112⁣ 모듈 사양

항목사양
센서TMP112
정확도±0.5 °C (교정 없음), 보정 시 ±0.17 °C
분해능12비트, 0.0625 °C
I2C 시작 주소0x48
최대 연결 수I2C 포트당 2대
동작 전원5 VDC
내장 회로전원 레귤레이션 · PCA9306 레벨 시프터
커넥터4핀 플러그, 납땜 불필요
구성품I2C 케이블 포함

활용 분야

서미스터를 대체하는⁣ PR4-24 적용처

  • NTC·PTC 서미스터 대체 — 정확도가 필요한 설계에 적용합니다.
  • 교정 없이 ±0.5 °C 정확도가 필요한 디지털 온도 측정

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR4-24와⁣ 같은 계열 모델

  • PR9-26 — TMP101, 온도 알림 기능과 -55 ~ +125 °C 동작
  • PR4-23 — STS21, ±0.2 °C 정확도와 0.1 °C 반복성
  • PR4-22 — SI7050, 평균 전류 195 nA
