평균 전류 195 nA 저전력 온도 센서
NCD PR4-22 SI7050 고정밀 온도 센서 I2C 미니 모듈 센서 : SI7050 정확도 : ±1.0 °C 분해능 : 14비트
견적 받기NCD 한국 독점 공급 파트너

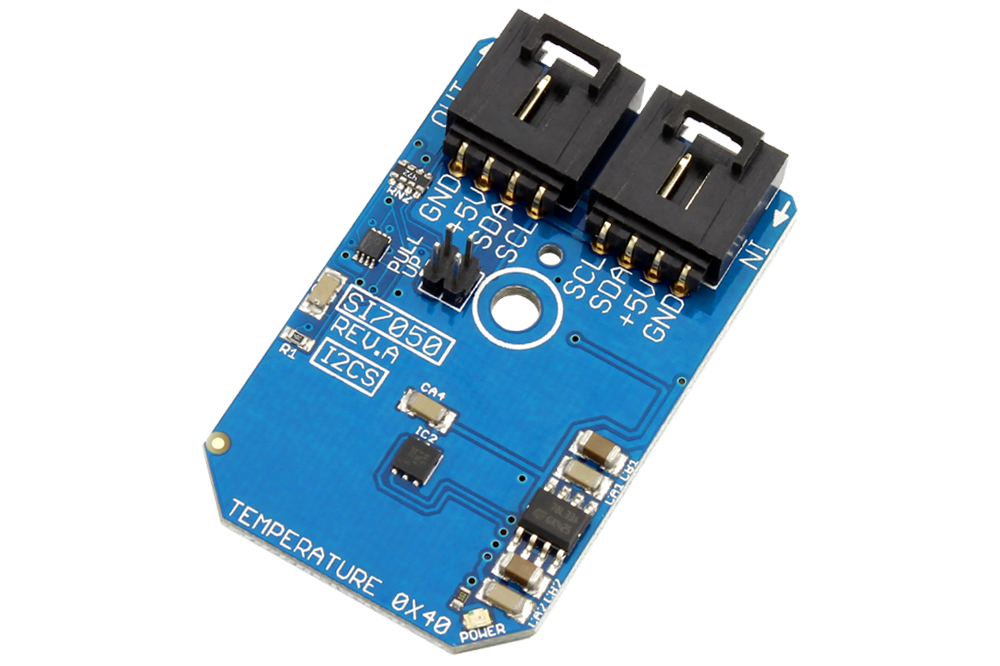

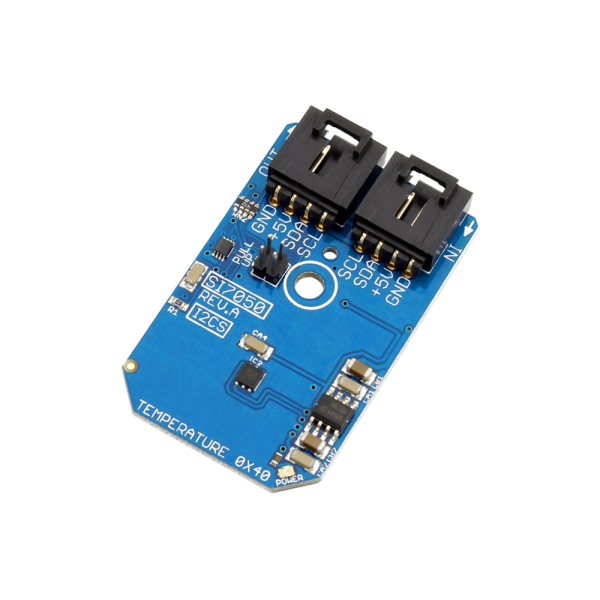

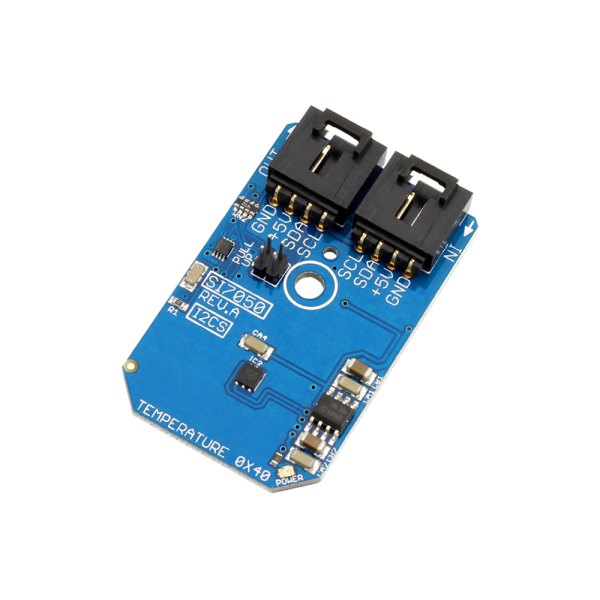

NCD PR4-22는 평균 전류 195 nA의 SI7050 온도 센서를 실은 I2C 미니 모듈(I2C Mini Module)입니다. 14비트 ADC와 최대 400 kHz 통신 속도를 지원하며 정확도는 ±1.0 °C입니다.
소비전류가 작아 상시 가동하는 장치나 배터리 구동 장치의 온도 측정에 적합합니다. 195 nA는 1 Hz 샘플링 조건의 평균 전류입니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
소비전류
SI7050의 195 nA와 변환·대기 전류
평균 전류는 1 Hz 샘플링에서 195 nA입니다. 온도 변환 중에는 전형값 90 µA, 대기 중에는 전형값 0.06 µA가 소비됩니다.
| 상태 | 전류 |
|---|---|
| 평균(1 Hz 샘플링) | 195 nA |
| 온도 변환 중 | 90 µA (전형) |
| 대기 | 0.06 µA (전형) |
버스 구성
PR4-22 I2C 주소 0x40
시작 주소는 0x40입니다. 14비트가 기본 분해능이며 사용자 레지스터로 11·12·13비트를 선택할 수도 있습니다. 모듈은 전원 레귤레이션과 PCA9306 레벨 시프터를 내장해 5V I2C 표준에 맞춥니다.

양쪽 커넥터 구성

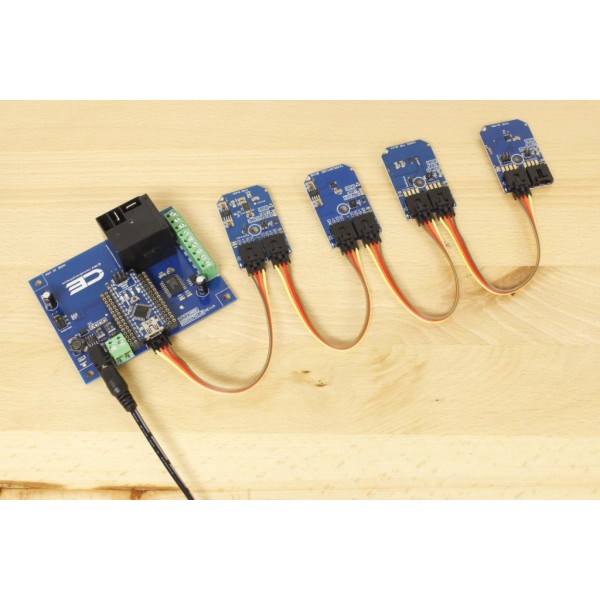

기판에 4핀 커넥터가 두 개 있어 I2C 케이블로 다음 모듈과 데이지 체인으로 연결합니다. 직접 배선할 때는 4.7K 풀업 저항을 점퍼로 선택합니다.


사양
PR4-22 SI7050 모듈 사양
| 항목 | 사양 |
|---|---|
| 센서 | SI7050 |
| 정확도 | ±1.0 °C |
| 분해능 | 14비트 |
| 평균 전류 | 195 nA |
| 통신 속도 | 최대 400 kHz |
| I2C 시작 주소 | 0x40 |
| 동작 전원 | 5 VDC |
| 커넥터 | 4핀 플러그, 납땜 불필요 |
| 구성품 | I2C 케이블 포함 |
활용 분야
PR4-22를 적용하는 저전력 장치
- 배터리 구동 장치의 온도 측정
- 상시 가동하는 센서 노드
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR4-22와 같은 계열 모델
- PR9-26 — TMP101, 온도 알림 기능과 -55 ~ +125 °C 동작
- PR4-24 — TMP112, 보정 없이 ±0.5 °C
- PR4-23 — STS21, ±0.2 °C 정확도와 0.1 °C 반복성
관련 제품
PR4-22와 비교하는 습도·온도 모듈
- NCD PR4-19 · PR4-20 · PR4-21 MCP9803 · MCP9805 · MCP9808 디지털 온도 I2C 미니 모듈
- NCD SI70xx 습도 · 온도 I2C 미니 모듈 (SI7005 · SI7006 · SI7013 · SI7015 · SI7020 · SI7021)
- NCD PR4-14 BME688 습도 · 압력 · 온도 I2C 미니 모듈
PR4-22 SI7050의 평균 전류는 얼마입니까?
195 nA입니다. 1 Hz 샘플링 조건의 값입니다.
PR4-22의 정확도는 어느 정도입니까?
±1.0 °C입니다. 정확도가 우선이면 PR4-23 STS21을 검토하세요.
PR4-22의 통신 속도는 얼마입니까?
최대 400 kHz입니다.
PR4-22의 분해능은 바꿀 수 있습니까?
네, 기본은 14비트이고 사용자 레지스터로 11·12·13비트를 선택합니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR4-22 SI7050의 평균 전류는 얼마입니까?
195 nA입니다. 1 Hz 샘플링 조건의 값입니다.
-
PR4-22의 정확도는 어느 정도입니까?
±1.0 °C입니다. 정확도가 우선이면 PR4-23 STS21을 검토하세요.
-
PR4-22의 통신 속도는 얼마입니까?
최대 400 kHz입니다.
-
PR4-22의 분해능은 바꿀 수 있습니까?
네, 기본은 14비트이고 사용자 레지스터로 11·12·13비트를 선택합니다.
