NCD PR4-21 MCP9808 최대 정확도 디지털 온도 센서 ± 0.25 (-40 ° C ~ + 125 ° C I2C 미니 모듈)

MODEL
PR4-21
브랜드
NCD

전 구간 일반값⁣ ±0.25 °C 정확도

NCD PR4-21 MCP9808 고정밀 디지털 온도 센서 I2C 미니 모듈⁣ 센서 : MCP9808⁣ 통신 : 400 kHz 2선 SMBus/I2C⁣ I2C 주소 : 0x18~0x1F (시작 주소 0x18)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR4-21은 -40 ~ +125 °C 구간에서 일반값 ±0.25 °C 정확도를 가진 MCP9808 고정밀 디지털 온도 센서 I2C 미니 모듈(High Accuracy Digital Temperature Sensor I2C Mini Module)입니다. 세 모델 가운데 정확도 조건이 전 구간으로 이어지는 유일한 모델입니다. (주)테솔이 국내에 공식 공급합니다.

최대 오차는 -20 ~ +100 °C에서 ±0.5 °C, -40 ~ +125 °C에서 ±1 °C로 구분됩니다. 400 kHz 2선 SMBus/I2C 인터페이스를 사용하고, 주소 0x18~0x1F로 한 버스에 8대까지 연결합니다.

±0.25 °C

일반값 (-40~+125 °C)

±0.5 °C

최대, -20~100 °C

0.0625 °C

최소 분해능

400 kHz

SMBus/I2C

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±0.25 °C

PR4-21 일반값 정확도

8대

I2C 포트당 연결 장치 수

9 ~ 12비트

PR4-19 선택 분해능

0.25 °C

PR4-20 LSB당 분해능

정확도 구분

PR4-21의 일반값과⁣ 최대 오류 읽는 법

구간정확도
-40 ~ +125 °C일반값 ±0.25 °C
-20 ~ +100 °C최대 ±0.5 °C
-40 ~ +125 °C최대 ±1 °C

분해능은 0.5, 0.25, 0.125, 0.0625 °C 중에서 선택합니다.

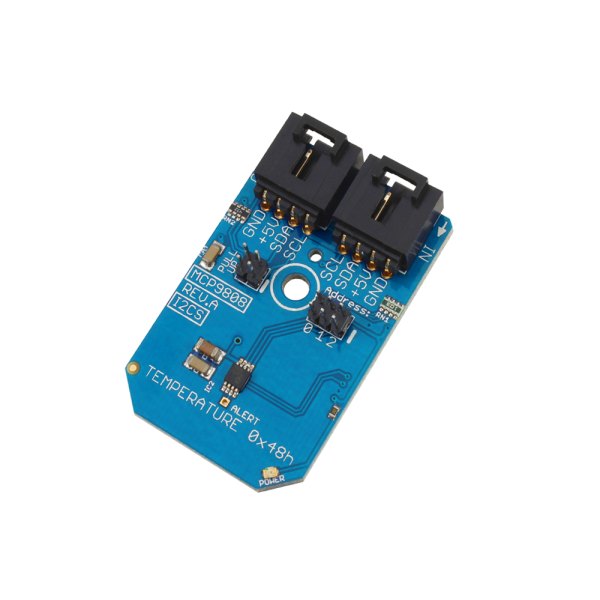

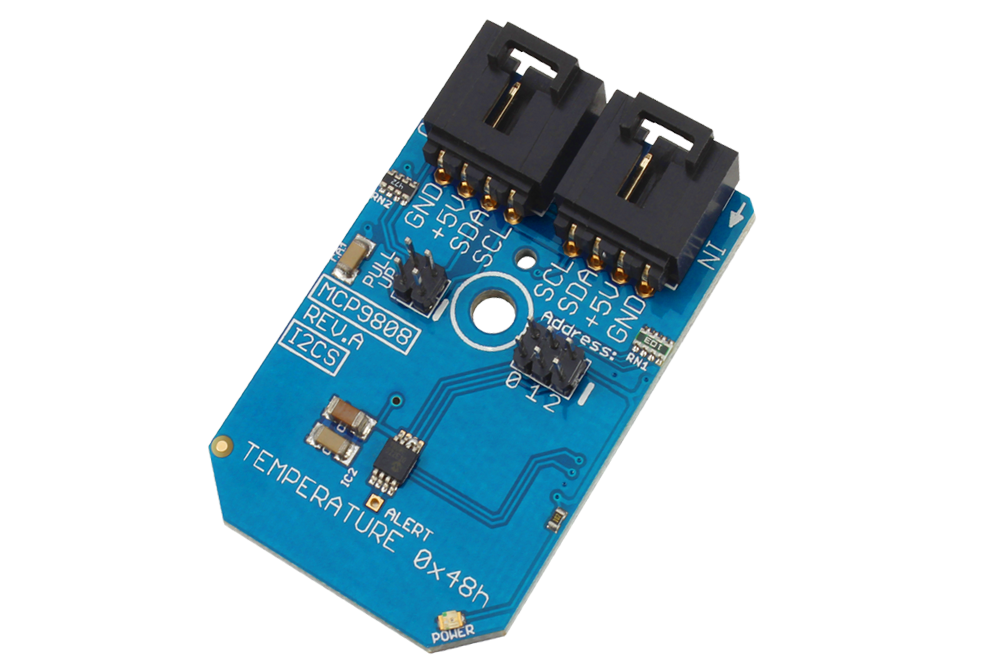

NCD PR4-21 - 온도 센서 칩과 커넥터 두 개가 실장된 파란 기판
온도 센서 칩과 커넥터 두 개가 실장된 파란 기판

사양

MCP9808 모듈⁣ PR4-21 사양

항목사양
센서MCP9808
통신400 kHz 2선 SMBus/I2C
분해능0.5 · 0.25 · 0.125 · 0.0625 °C 선택
알림 출력Alert (상·하한 창, 임계 온도, 비교기·인터럽트 모드)
I2C 주소0x18~0x1F (시작 주소 0x18)
버스당 연결최대 8대
동작 전원5 VDC
커넥터4핀 I2C 미니 모듈 커넥터
구성품I2C 미니 모듈, I2C 케이블

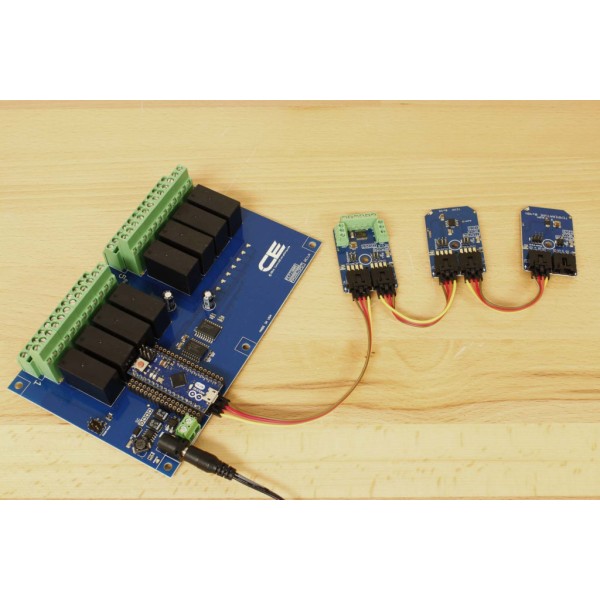

NCD PR4-21 - 릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습

알림 출력

PR4-21의 과열 알림과⁣ 풀업 설정

Alert 출력은 상한·하한 창(TUPPER/TLOWER)과 임계 온도(TCRIT)를 사용자가 정해 두고, 범위를 벗어나면 비교기 또는 인터럽트 방식으로 신호를 출력합니다. I2C 주소는 0x18부터 시작해 PR4-20(MCP9805)과 범위가 같습니다. 4핀 플러그로 납땜 없이 연결하며, 직접 배선하는 포트에서는 기판의 4.7K 점퍼 풀업을 사용합니다.

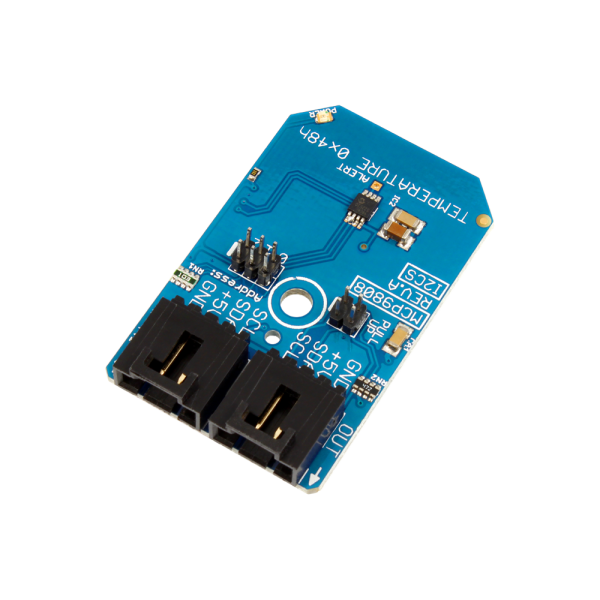

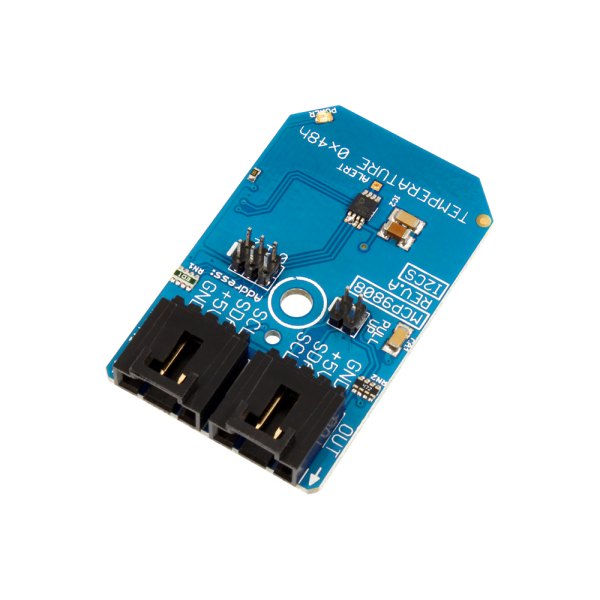

NCD PR4-21 - 기판 뒷면의 커넥터와 온도 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 온도 센서 칩이 보이는 모습

활용 분야

PR4-21 정밀 온도가⁣ 필요한 설비

  • 산업용 냉동고와 냉장고.
  • 식품 가공.
  • PC와 서버.
  • 가전과 휴대형 기기.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR4-21보다 조건이⁣ 한정된 형제 모델

  • PR4-19 — -55~+125 °C 동작, ±0.5 °C(+25 °C)
  • PR4-20 — 메모리 모듈 +75~+95 °C ±1 °C

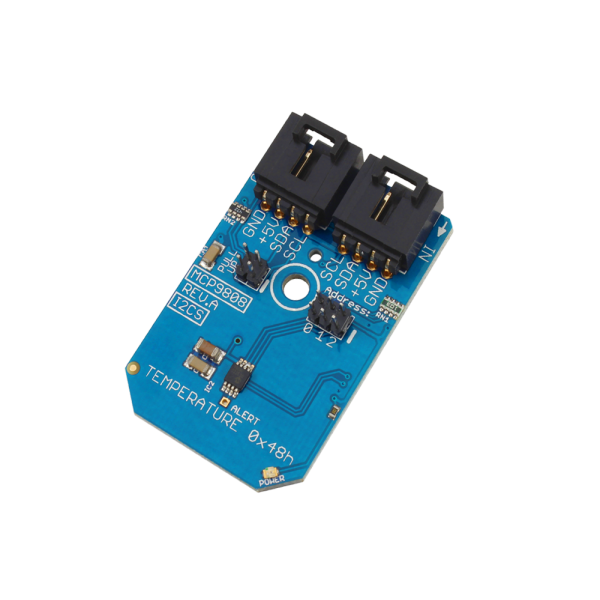

NCD PR4-21 MCP9808 최대 정확도 디지털 온도 센서 ± 0.25 (-40 ° C ~ + 125 ° C I2C 미니 모듈) 제품 사진
