NCD PR4-20 MCP9805 메모리 모듈 디지털 온도 센서 + 75 ° C ~ + 95 ° C에서 ± 1 ° C I2C 미니 모듈

MODEL
PR4-20
브랜드
NCD

서버 메모리 주변의⁣ +75 ~ +95 °C 감시

NCD PR4-20 MCP9805 메모리 모듈 온도 센서 I2C 미니 모듈⁣ 센서 : MCP9805⁣ 정확도 : ±1 °C (+75 ~ +95 °C)⁣ 분해능 : LSB당 0.25 °C

견적 받기

NCD 한국 독점 공급 파트너

NCD PR4-20은 +75 ~ +95 °C 구간에서 ±1 °C 정확도를 가진 MCP9805 메모리 모듈 디지털 온도 센서 I2C 미니 모듈(Memory Module Digital Temperature Sensor I2C Mini Module)입니다. 칩은 JEDEC JC42.4(모바일 플랫폼 메모리 모듈 열 센서) 규격을 따릅니다. (주)테솔이 국내에 공식 공급합니다.

사용자가 설정하는 레지스터를 갖춰 DIMM 온도 감지에 유연하게 대응하고, Event 출력의 극성을 설정해 지정 범위를 벗어났을 때 신호를 출력할 수 있습니다.

±1 °C

+75~+95 °C 구간

0.25 °C

LSB당 분해능

0x18

I2C 시작 주소

Event

출력 극성 설정

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±0.25 °C

PR4-21 일반값 정확도

8대

I2C 포트당 연결 장치 수

9 ~ 12비트

PR4-19 선택 분해능

0.25 °C

PR4-20 LSB당 분해능

DIMM 감시

PR4-20 레지스터와⁣ Event 출력

Event 출력은 온도가 정해 둔 범위를 벗어날 때 신호를 출력하는 핀이며 극성을 설정합니다. 호스트가 계속 값을 읽지 않아도 과열 조건을 감지할 수 있는 구성입니다.

정확도가 보장되는 구간은 +75 ~ +95 °C이므로 상온 측정이 주 목적이라면 다른 모델이 맞습니다.

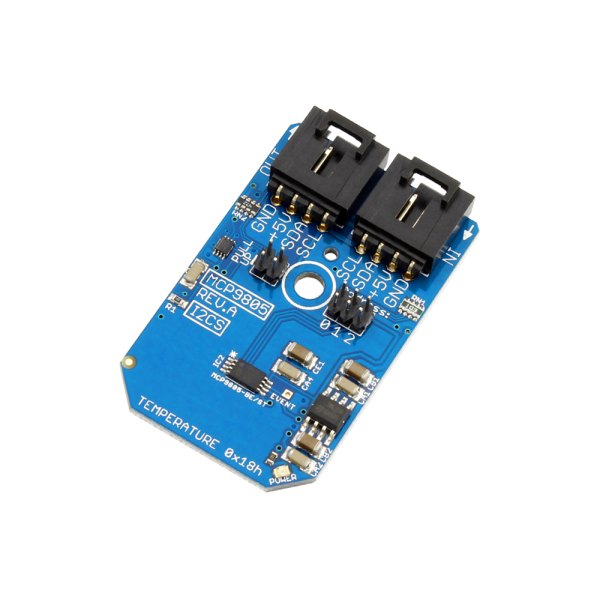

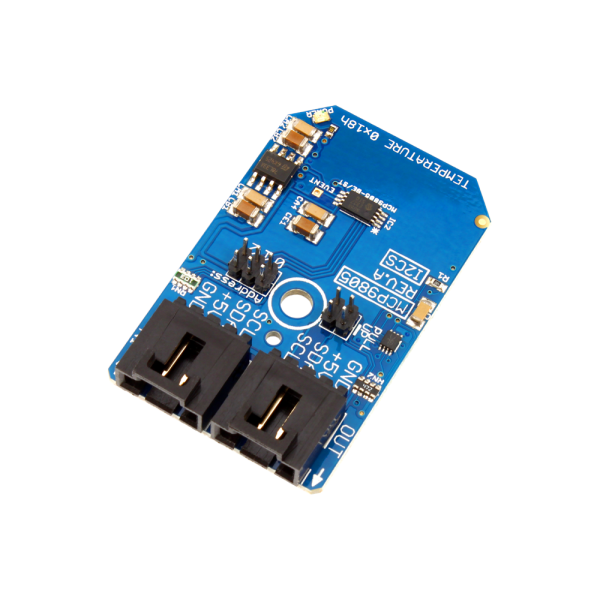

NCD PR4-20 - 온도 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
온도 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

사양

PR4-20⁣ MCP9805 사양표

항목사양
센서MCP9805
정확도±1 °C (+75 ~ +95 °C)
분해능LSB당 0.25 °C
레지스터사용자 설정 가능 (DIMM 온도 감지용)
I2C 주소0x18~0x1F (시작 주소 0x18)
버스당 연결최대 8대
정확도 (기타 구간)최대 ±2 °C (+40~+125 °C), ±3 °C (-20~+125 °C)
I2C 속도최대 100 kHz (SMBus 호환)
동작 온도-40~+125 °C
동작 전원5 VDC, 온보드 전원 조정 · PCA9306 레벨 변환
구성품I2C 미니 모듈, I2C 케이블

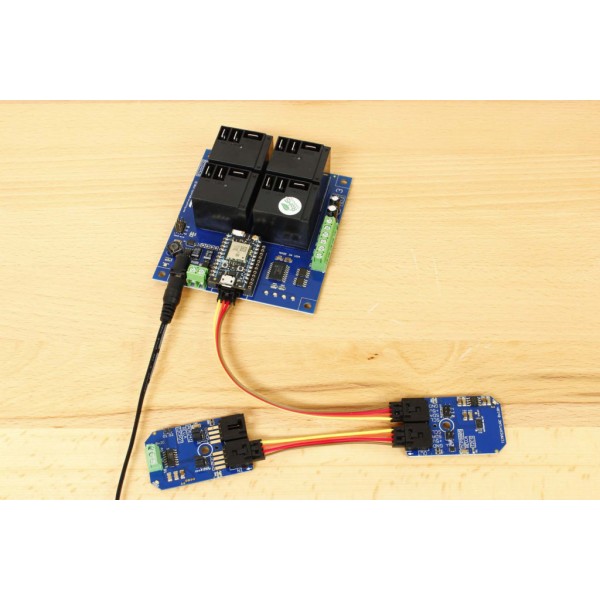

NCD PR4-20 - 릴레이 보드에 센서 모듈을 케이블로 연결한 모습
릴레이 보드에 센서 모듈을 케이블로 연결한 모습

연결

PR4-20의 풀업과⁣ 호스트 어댑터

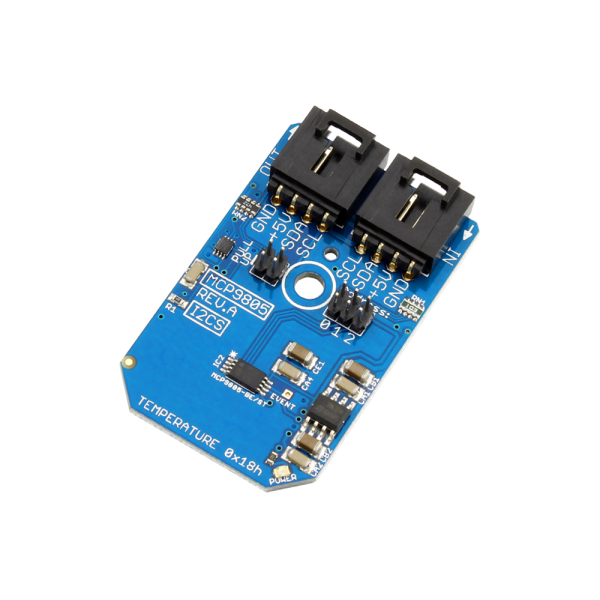

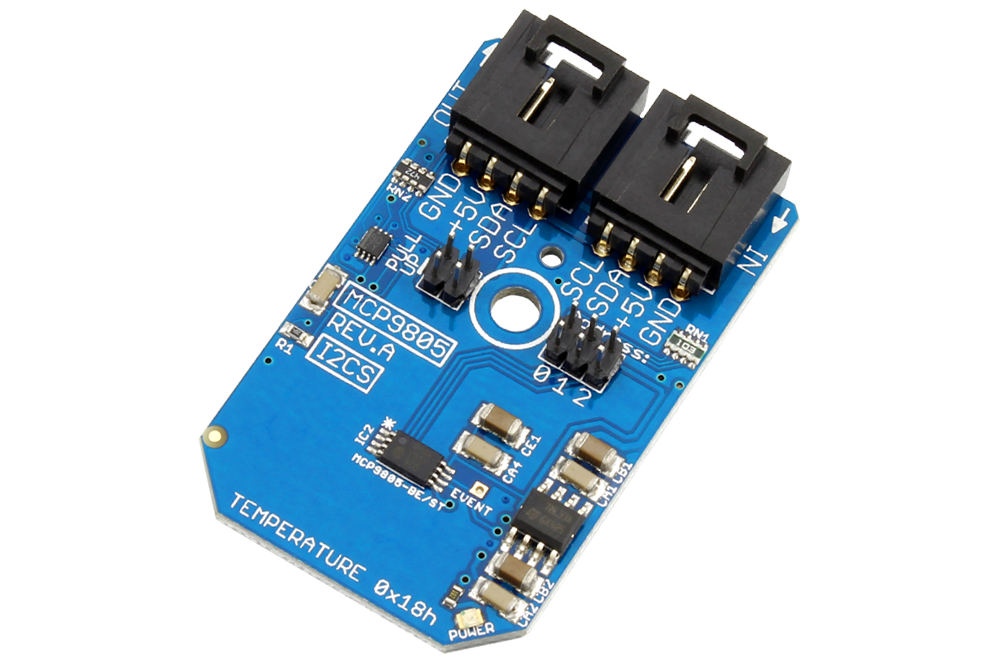

NCD PR4-20 MCP9805 메모리 모듈 디지털 온도 센서 + 75 ° C ~ + 95 ° C에서 ± 1 ° C I2C 미니 모듈 제품 사진

납땜 없는 4핀 연결

4핀 플러그로 데이지 체인 연결하며 NCD 마스터 장치에는 풀업이 내장되어 있습니다. 직접 배선하는 I2C 포트는 기판의 4.7K 점퍼 풀업을 사용합니다. 주소 범위 0x18~0x1F는 PR4-19(0x48~0x4F)와 다르지만 PR4-21(MCP9808)과는 같으므로, 함께 연결할 때는 주소가 겹치지 않는지 확인하세요.

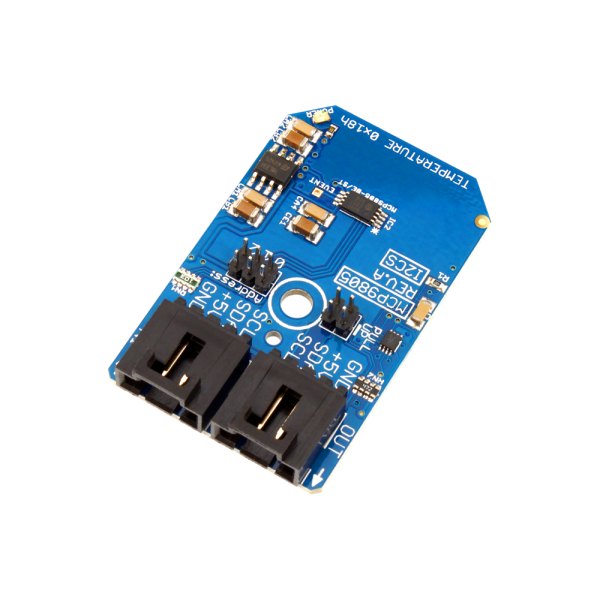

NCD PR4-20 - 기판 뒷면의 커넥터와 온도 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 온도 센서 칩이 보이는 모습

활용 분야

PR4-20 메모리 모듈⁣ 열 관리

  • 서버 메모리 모듈 감시 — DIMM 주변 온도를 읽어 과열을 조기에 파악합니다.
  • PC와 서버 내부 온도 수집.
  • 과열 신호 입력 — Event 출력을 호스트의 알림 입력에 연결합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR4-20과 용도가⁣ 다른 온도 센서

  • PR4-19 — -55~+125 °C 동작, ±0.5 °C(+25 °C)
  • PR4-21 — -40~+125 °C 일반값 ±0.25 °C

관련 제품

MCP9805와 함께 보는⁣ 온도·습도 모듈
