넓은 범위·메모리 감시·고정밀 중
고르는 3종 디지털 온도 센서

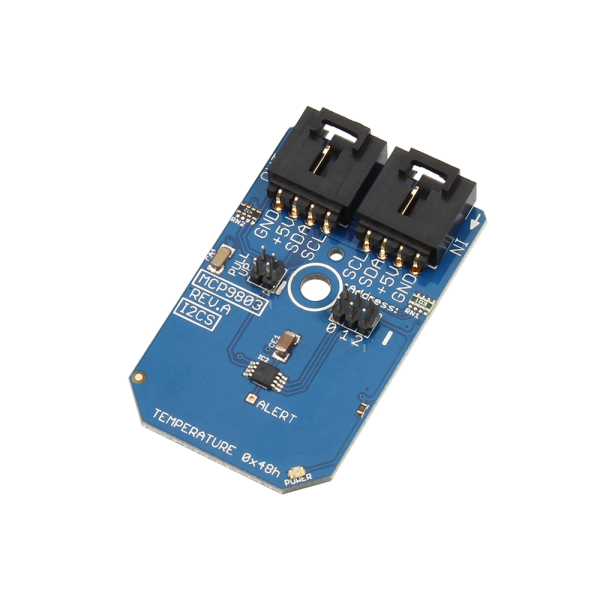

NCD PR4-19 · PR4-20 · PR4-21 디지털 온도 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR4-19 · PR4-20 · PR4-21은 MCP9803, MCP9805, MCP9808 디지털 온도 센서를 5VDC I2C 미니 모듈로 만든 3종 시리즈(디지털 온도 센서 브레이크아웃)입니다. 넓은 온도 구간 측정, 메모리 모듈(DIMM) 감시, 고정밀 측정 중 현장 기준에 맞는 모델을 고릅니다.

온도를 디지털 값으로 변환해 I2C로 전달하므로 아날로그 신호 보정 없이 호스트가 값을 읽고, 세 모델 모두 I2C 포트 하나에 8대까지 연결합니다. 이 미니 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±0.25 °C

PR4-21 일반값 정확도

8대

I2C 포트당 연결 장치 수

9 ~ 12비트

PR4-19 선택 분해능

0.25 °C

PR4-20 LSB당 분해능

특징

모델별로 달라지는
정확도와 분해능

핵심 특징현장에서 달라지는 점
정확도 기준 선택모델마다 정확도를 보증하는 온도 조건이 달라 측정하려는 구간에 맞는 모델을 골라 오차를 줄입니다.
PR4-21 고정밀 측정-40 ~ +125 °C 전 구간에서 일반값 정확도를 유지하므로 넓은 온도 변화를 하나의 센서로 추적합니다.
PR4-20 DIMM 온도 감지사용자가 설정하는 레지스터를 갖춰 메모리 모듈 주변의 +75 ~ +95 °C 구간을 정밀하게 감시합니다.
분해능 선택PR4-19는 9~12비트, PR4-21은 네 단계 중에서 분해능을 정해 응답 속도와 세밀함의 균형을 조정합니다.
PR4-21 알림 출력프로그래머블 온도 알림 출력으로 과열 조건을 호스트가 계속 읽지 않아도 감지합니다.
I2C 버스 공유포트 하나에 8대까지 연결하므로 여러 지점의 온도를 한 줄 배선으로 수집합니다.

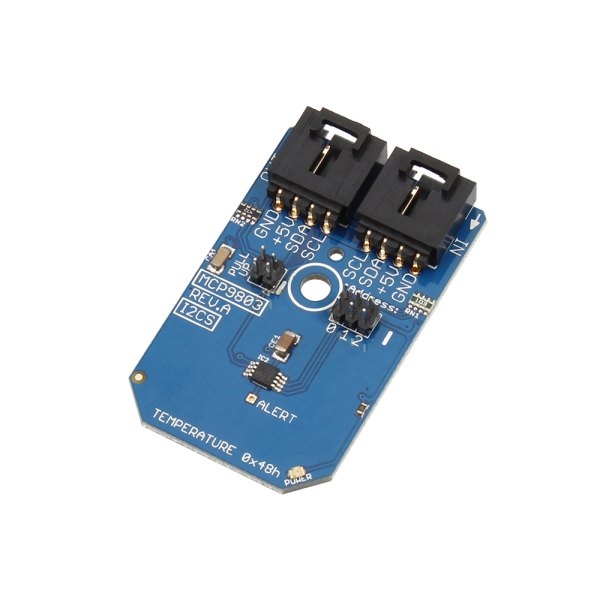

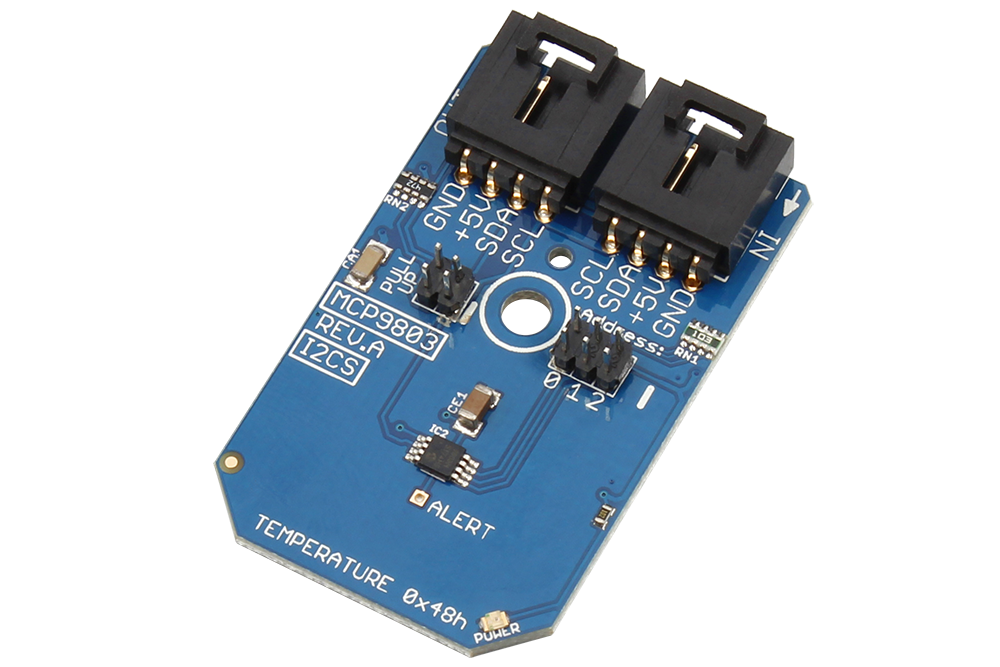

NCD PR4-19 - 온도 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
온도 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

정확도 비교

정확도 조건을
읽는 방법

세 모델의 정확도는 같은 기준이 아니라 서로 다른 온도 조건에서 정해집니다. PR4-19는 +25 °C에서 ±0.5 °C, PR4-20은 +75 ~ +95 °C에서 ±1 °C이며, PR4-21은 일반값 ±0.25 °C 외에 -20 ~ 100 °C에서 최대 ±0.5 °C, -40 ~ +125 °C에서 최대 ±1 °C로 구분됩니다.

측정 구간에 맞춘 모델 선택

상온 근처만 측정하면 PR4-19의 상온 기준 정확도로 충분하고, 서버 메모리처럼 고온 구간이 중요하면 PR4-20이 적합합니다. 모든 구간에서 오차를 일정하게 유지해야 하는 계측에는 PR4-21을 선택하세요.

버스 구성

I2C 주소 할당과
연결 대수

PR4-19와 PR4-21의 시작 주소는 0x48로 같고 PR4-20은 0x18입니다. 두 종류를 한 버스에 섞어 배치하거나 같은 모델을 여러 대 연결할 때는 모듈별 주소 할당표를 먼저 작성하세요. 호스트 보드에 연결할 때는 NCD I2C 쉴드나 어댑터를 사용하며 모듈과 3인치 I2C 케이블이 함께 제공됩니다.

사양

3종 모델의
온도 센서 사양

항목PR4-19PR4-20PR4-21
센서 부품MCP9803MCP9805MCP9808
정확도 (조건)±0.5 °C (+25 °C)±1 °C (+75 ~ +95 °C)±0.25 °C 일반값 (-40 ~ +125 °C)
분해능9 ~ 12비트 선택LSB당 0.25 °C0.5 · 0.25 · 0.125 · 0.0625 °C 선택
I2C 시작 주소0x480x180x48
포트당 연결 장치8대8대8대
주요 용도넓은 온도 구간 측정메모리 모듈(DIMM) 온도 감지고정밀 온도 측정

모델별 추가 사양

항목사양
PR4-19 동작 온도-55 ~ +125 °C
PR4-19 동작 전류200 µA
PR4-20 레지스터사용자 설정 가능(DIMM 온도 감지용)
PR4-21 최대 오류±0.5 °C (-20 ~ 100 °C) · ±1 °C (-40 ~ +125 °C)
PR4-21 통신 속도400 kHz (2선 SMBus/I2C 호환)
PR4-21 알림 출력프로그래머블 온도 알림

시리즈 공통 사양

항목사양
동작 전원5 VDC
커넥터4핀 I2C 미니 모듈 커넥터
폼팩터I2C 미니 모듈
포함 케이블3인치(76 mm) I2C 케이블
호스트 연결NCD I2C 쉴드 · 어댑터(별매)

활용 분야

온도 값을
I2C로 수집하는 현장

  • 서버 메모리 모듈 감시 — PR4-20으로 DIMM 주변 온도를 읽어 과열을 조기에 파악합니다.
  • 장비함 내부 온도 측정 — 제어함과 장비 내부의 온도를 센서 체인으로 수집합니다.
  • 과열 알림 — PR4-21의 알림 출력으로 설정 온도 초과 신호를 받습니다.
  • I2C 센서 체인 확장 — 기존 센서 배선에 온도 채널을 추가합니다.

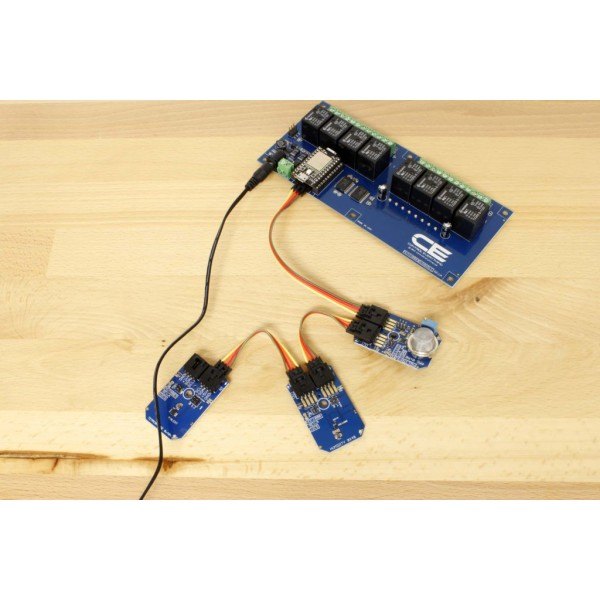

NCD PR4-19 - 릴레이 보드에 센서 모듈 두 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 두 개를 케이블로 연결한 모습

선택 가이드

측정 조건별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
넓은 온도 구간을 한 모듈로 측정할 때PR4-19-55 ~ +125 °C에서 동작하며 9~12비트 분해능을 선택합니다.
서버 메모리 모듈 주변을 감시할 때PR4-20DIMM 온도 감지용으로 +75 ~ +95 °C 구간 정확도를 정했습니다.
정확도 기준이 가장 중요할 때PR4-21전 구간 일반값 정확도에 알림 출력과 400 kHz 통신을 갖춥니다.

구성·옵션

구성품과
별도 준비물

항목내용
품번PR4-19 · PR4-20 · PR4-21
구성품I2C 미니 모듈 · 3인치 I2C 케이블
별도 준비물호스트 보드에 맞는 NCD I2C 쉴드 또는 어댑터

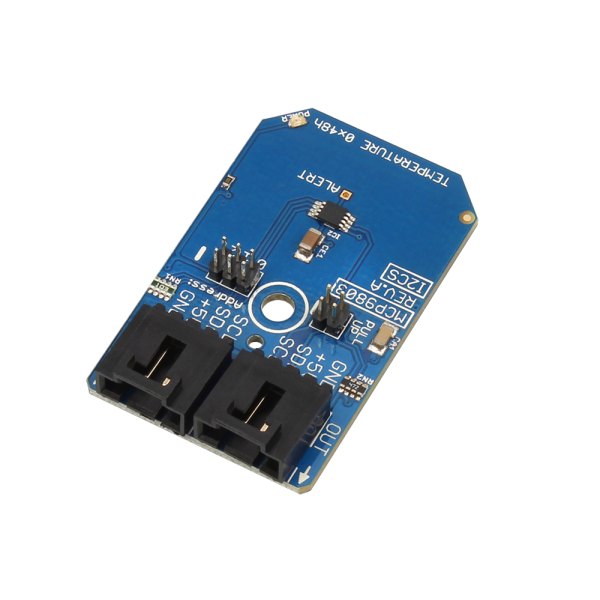

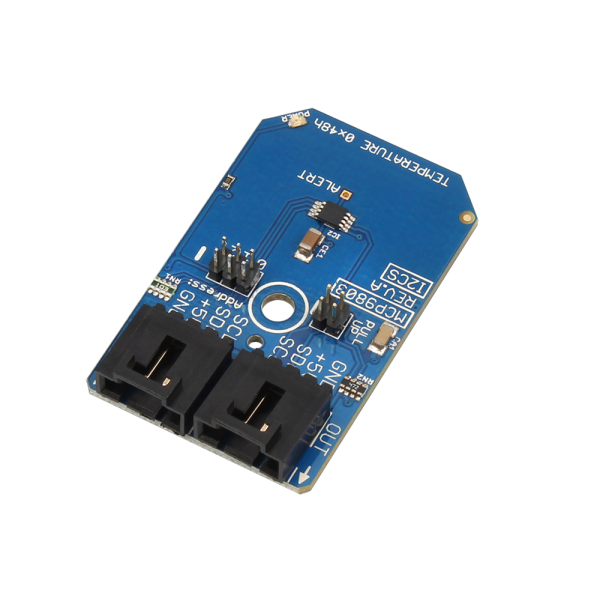

NCD PR4-19 - 기판 뒷면의 커넥터와 온도 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 온도 센서 칩이 보이는 모습

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

PR4-19와 함께 보는
온습도 센서 모듈
