NCD PR9-26 경고 기능 I2C 미니 모듈이있는 TMP101 디지털 온도 센서

MODEL
PR9-26
브랜드
NCD

-55 ~ +125 °C 감시⁣ 알림 기능 온도 센서

NCD PR9-26 TMP101 온도 알림 I2C 미니 모듈⁣ 센서 : TMP101⁣ 동작 온도 : -55 ~ +125 °C⁣ 정확도 : ±2.0 °C (-25 ~ +85 °C)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR9-26은 TMP101 디지털 온도 센서에 알림(Alert) 기능을 더한 I2C 미니 모듈(I2C Mini Module)입니다. 12비트 ADC가 0.0625 °C 단위까지 분해하고, 동작 범위는 -55 ~ +125 °C입니다.

NTC·PTC 서미스터 대신 디지털 온도 센서를 적용하려는 설계에 맞습니다. 5VDC로 동작하며 4핀 플러그로 납땜 없이 I2C 버스에 연결합니다. (주)테솔이 국내에 공식 공급합니다.

-55 ~ +125 °C

동작 온도

0.0625 °C

최소 분해능(12비트)

45 µA

동작 전류(전형)

5 VDC

동작 전원

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±0.2 °C

PR4-23 STS21 정확도

±0.17 °C

PR4-24 보정 후 정확도

195 nA

PR4-22 SI7050 평균 전류

400 kHz

I2C 통신 속도

알림·정확도

PR9-26의 알림 기능과⁣ 구간별 정확도

PR9-26은 알림 기능을 갖춰 호스트가 온도를 계속 읽지 않아도 설정한 온도를 벗어난 것을 감지합니다. TMP101 칩의 ALERT 출력은 상한(THIGH)·하한(TLOW) 설정값으로 동작합니다. 정확도는 -25 ~ +85 °C에서 ±2.0 °C, -55 ~ +125 °C 전체에서 ±3.0 °C입니다.

측정 구간정확도(최대)
-25 ~ +85 °C±2.0 °C
-55 ~ +125 °C±3.0 °C

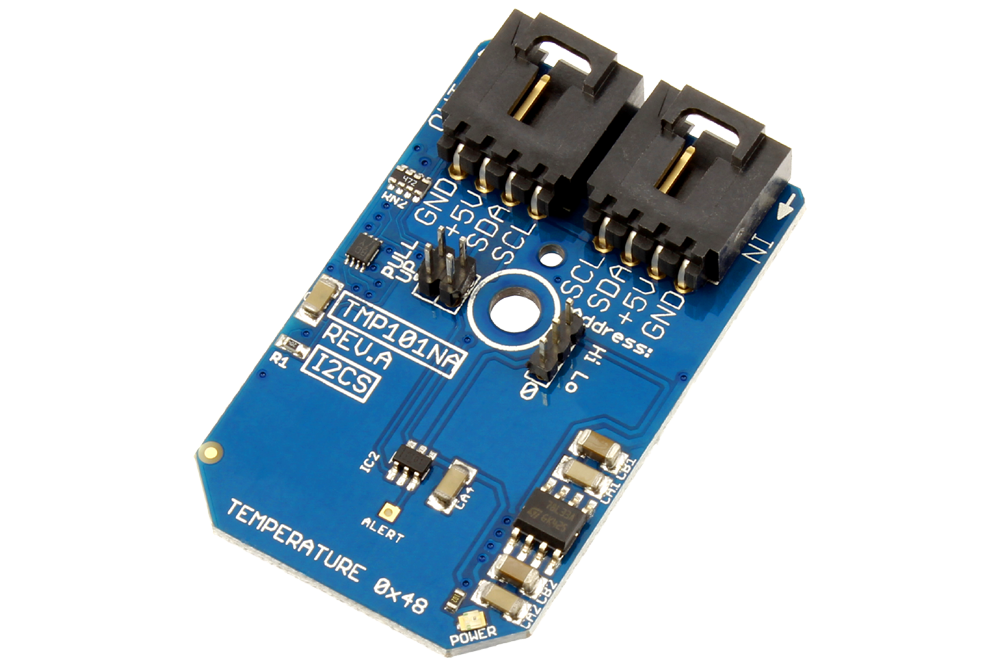

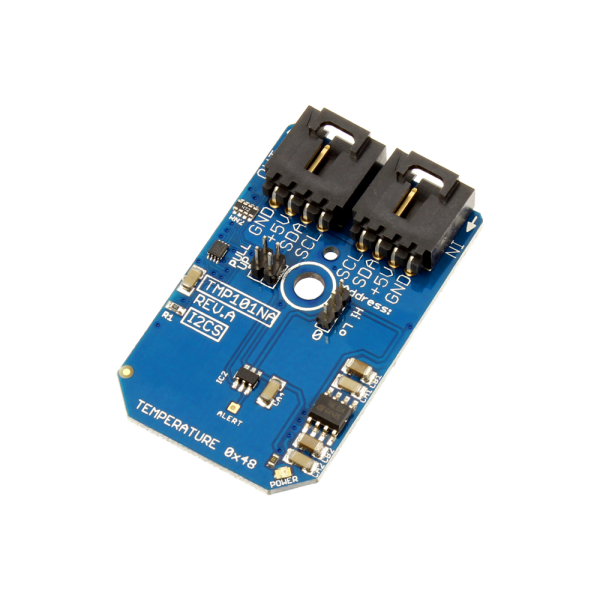

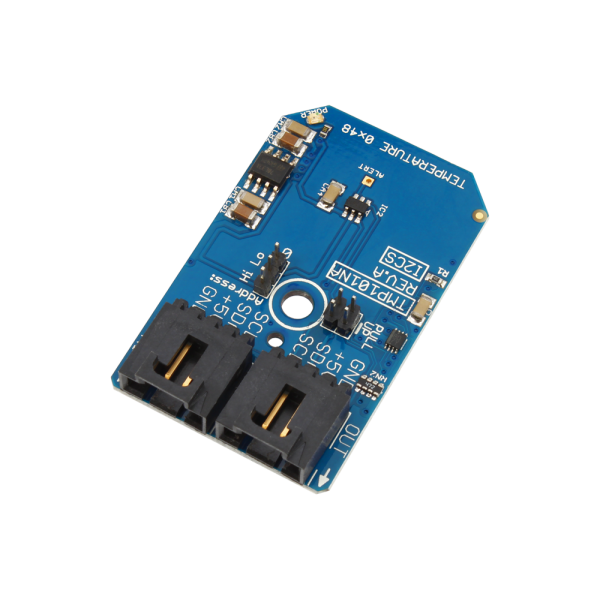

NCD PR9-26 경고 기능 I2C 미니 모듈이있는 TMP101 디지털 온도 센서 제품 사진

PR9-26 주요 용도

배터리 관리와 컴퓨터 주변 장치의 열 보호, 전자기계 장치의 온도 감시에 적용합니다.

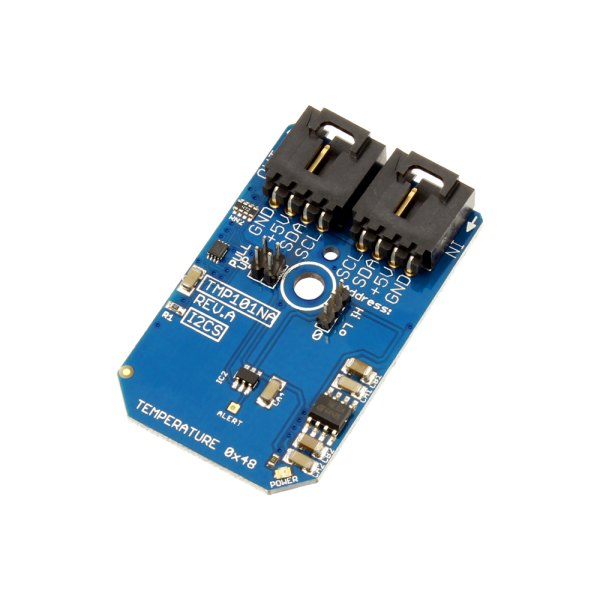

NCD PR9-26 - 반대 방향에서 본 온도 센서 기판과 I2C 커넥터 모습
반대 방향에서 본 온도 센서 기판과 I2C 커넥터 모습

버스 구성

PR9-26 I2C 주소⁣ 0x49와 풀업 저항

시작 주소는 0x49입니다. TMP101 칩 자체는 ADD0 핀 상태에 따라 0x48·0x49·0x4A 세 주소를 지원합니다. 풀업 저항은 NCD 마스터 장치에 들어 있고, 직접 I2C 포트를 배선할 때는 모듈의 4.7K 점퍼 선택식 풀업 저항을 사용할 수 있습니다.

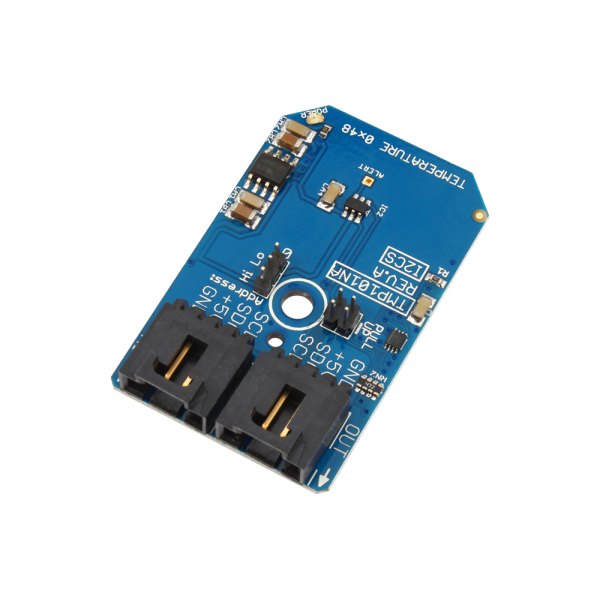

NCD PR9-26 - I2C 커넥터가 있는 온도 센서 소형 기판 모습
I2C 커넥터가 있는 온도 센서 소형 기판 모습

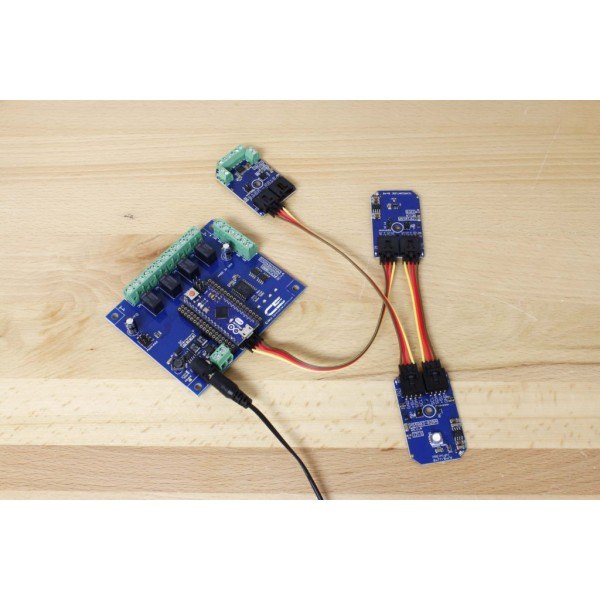

NCD PR9-26 - 릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습
릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습

사양

PR9-26 TMP101⁣ 모듈 사양

항목사양
센서TMP101
동작 온도-55 ~ +125 °C
정확도±2.0 °C (-25 ~ +85 °C) · ±3.0 °C (-55 ~ +125 °C)
분해능9 ~ 12비트 선택, 최소 0.0625 °C
동작 전류45 µA, 셧다운 0.1 µA (전형)
알림온도 알림 기능
I2C 시작 주소0x49
동작 전원5 VDC
커넥터4핀 플러그, 납땜 불필요
구성품I2C 케이블 포함

활용 분야

PR9-26을 적용하는⁣ 온도 감시 현장

  • 배터리 관리 — 배터리 주변 온도를 측정합니다.
  • 컴퓨터 주변 장치의 열 보호
  • 전자기계 장치의 온도 감시
  • 서미스터 교체 — NTC·PTC 서미스터 자리에 디지털 센서를 적용합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR9-26과⁣ 같은 계열 모델

  • PR4-24 — TMP112, 보정 없이 ±0.5 °C
  • PR4-23 — STS21, ±0.2 °C 정확도와 0.1 °C 반복성
  • PR4-22 — SI7050, 평균 전류 195 nA
