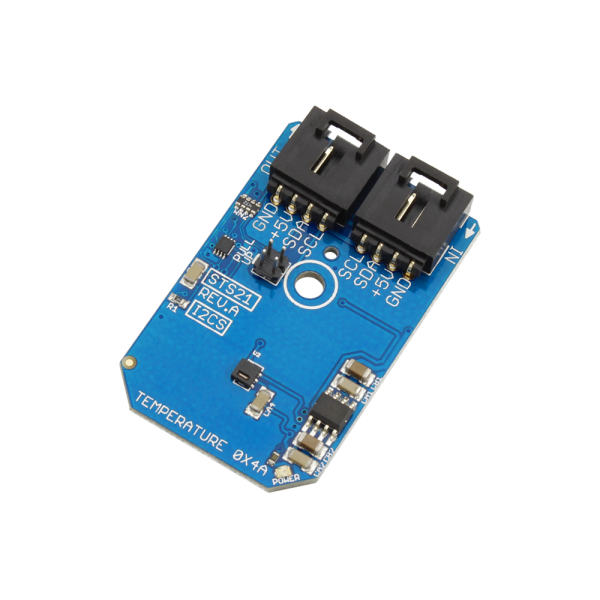

NCD PR4-23 STS21 고정밀 온도 센서 ± 0.2 ° C I2C 미니 모듈

NCD PR4-23 STS21 고정밀 온도 센서 ± 0.2 ° C I2C 미니 모듈

MODEL
PR4-23
브랜드
NCD
제품문의 구매하기

정확도냐 저전력이냐에 맞춰
고르는 4종 디지털 온도 센서

NCD PR9-26 · PR4-24 · PR4-23 · PR4-22 디지털 온도 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR9-26 · PR4-24 · PR4-23 · PR4-22는 TMP101, TMP112, STS21, SI7050 디지털 온도 센서를 5VDC I2C 미니 모듈로 만든 4종 시리즈(디지털 온도 센서 브레이크아웃)입니다. 정확도, 소비전류, 분해능 중 우선순위에 맞는 모델을 고릅니다.

STS21은 시리즈에서 정확도가 가장 높고, SI7050은 평균 전류 195 nA의 저전력이어서 상시 가동 장치에 알맞습니다. 네 모델 모두 5VDC I2C 버스로 동작하며, 이 미니 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±0.2 °C

PR4-23 STS21 정확도

±0.17 °C

PR4-24 보정 후 정확도

195 nA

PR4-22 SI7050 평균 전류

400 kHz

I2C 통신 속도

특징

정확도·분해능·전류를
모델별로 선택

핵심 특징현장에서 달라지는 점
정확도 조건 명시TMP101은 -25 ~ +85 °C 구간 ±2.0 °C처럼 조건별 정확도가 정해져 있어 측정 구간을 먼저 정하고 모델을 고릅니다.
TMP112 보정 기능보정 없이 ±0.5 °C이며 사용자가 보정하면 ±0.17 °C까지 개선되므로 비용을 늘리지 않고 정밀도를 높입니다.
분해능 선택STS21은 12·14비트, TMP101은 9~12비트 중에서 선택해 측정 속도와 세밀함을 용도에 맞게 조정합니다.
SI7050 저전력평균 전류 195 nA로 소비전류가 작아 배터리 구동 장치와 상시 가동 센서에 부담이 적습니다.
TMP101 알림 기능온도 알림 기능을 갖춰 호스트가 계속 폴링하지 않아도 설정 온도 이탈을 감지합니다.
풀업 저항 내장 마스터NCD 마스터 장치에 풀업 저항이 들어 있어 별도 부품 없이 4핀 플러그만 꽂아 버스에 연결합니다.

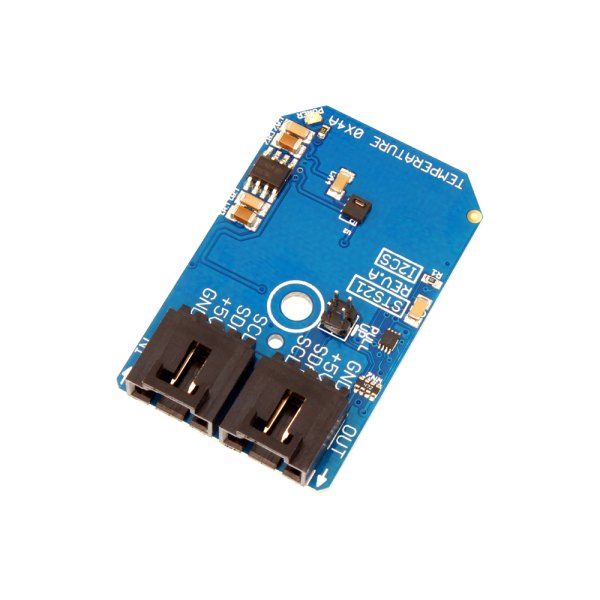

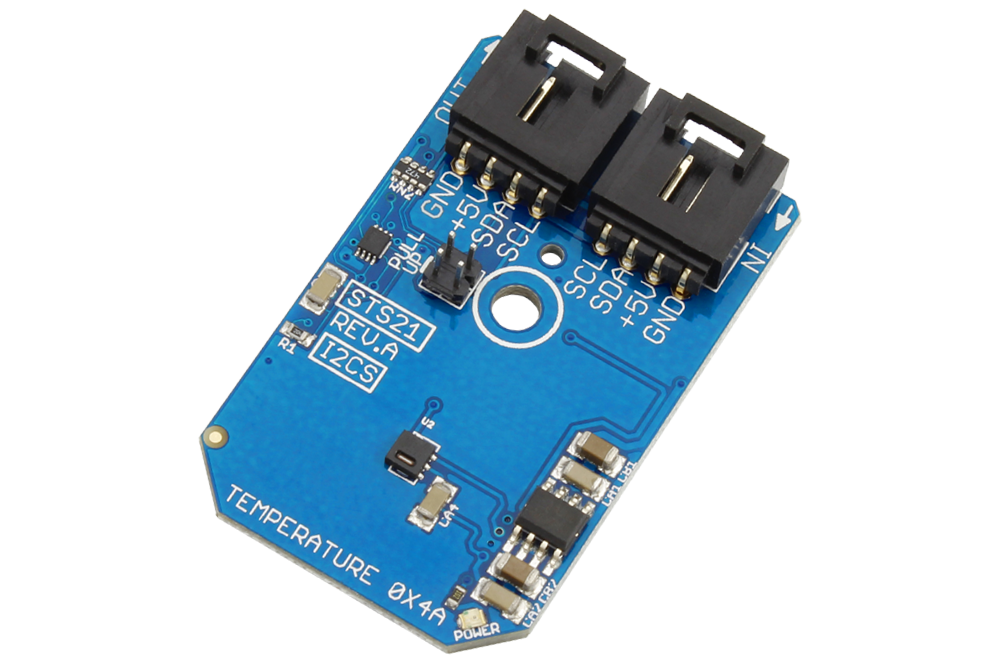

NCD PR4-23 - I2C 커넥터가 있는 온도 센서 소형 기판 모습
I2C 커넥터가 있는 온도 센서 소형 기판 모습

모델 비교

정확도와 분해능
비교 기준

STS21은 전체 정확도 ±0.2 °C에 반복성 0.1 °C이며 -40 ~ +125 °C에서 동작합니다. TMP112는 12비트 ADC로 0.0625 °C까지 분해하고, TMP101은 -55 ~ +125 °C의 넓은 범위에서 ±3.0 °C 정확도를 유지하므로 정밀도보다 범위가 중요한 감시에 적합합니다.

용도별 모델 조합

NTC · PTC 서미스터를 디지털 센서로 교체하는 설계에는 TMP112가 적합하고, 정확도 기준이 엄격한 계측에는 STS21을 선택합니다. 전원이 한정된 장치는 SI7050의 평균 전류를 기준으로 검토하세요.

버스 구성

I2C 주소와
연결 대수

시작 주소는 TMP101이 0x49, TMP112가 0x48, STS21이 0x4A, SI7050이 0x40으로 모두 달라 네 모델을 한 버스에 함께 배치해도 주소가 겹치지 않습니다. 같은 모델을 늘릴 때는 TMP101이 최대 8대, TMP112가 포트당 2대까지 연결합니다.

사양

4종 모델의
온도 센서 사양

항목PR9-26PR4-24PR4-23PR4-22
센서 부품TMP101TMP112STS21SI7050
정확도±2.0 °C (-25 ~ +85 °C) · ±3.0 °C (-55 ~ +125 °C)±0.5 °C (교정 없이)±0.2 °C±1.0 °C
분해능9 ~ 12비트 선택 (최소 0.0625 °C)12비트 (최소 0.0625 °C)12 또는 14비트14비트
I2C 시작 주소0x490x480x4A0x40

모델별 추가 사양

항목사양
PR9-26 TMP101 동작 온도-55 ~ +125 °C
PR9-26 TMP101 동작·대기 전류45 µA · 대기 0.1 µA
PR9-26 TMP101 알림온도 알림 기능
PR9-26 TMP101 연결 대수버스당 최대 8대
PR4-24 TMP112 보정 후 정확도±0.17 °C
PR4-24 TMP112 연결 대수I2C 포트당 2대
PR4-23 STS21 동작 온도-40 ~ +125 °C
PR4-23 STS21 반복성0.1 °C
PR4-22 SI7050 평균 전류195 nA
PR4-22 SI7050 통신 속도400 kHz

시리즈 공통 사양

항목사양
동작 전원5 VDC
커넥터4핀 I2C 미니 모듈 커넥터(납땜 불필요)
폼팩터I2C 미니 모듈
포함 케이블3인치(76 mm) 4선 I2C 케이블
호스트 연결NCD I2C 쉴드 · 어댑터(별매)

활용 분야

온도 값을
디지털로 수집하는 현장

  • 전자 기기 온도 감시 — 컴퓨터 주변 장치와 전자기계 장치의 온도를 읽습니다.
  • 배터리 관리 — 배터리 주변 온도를 측정해 충방전 관리에 활용합니다.
  • 계측·산업 장비 — 통신, 소비자, 환경, 산업 장비의 온도 측정에 적용합니다.
  • 서미스터 교체 — NTC · PTC 서미스터를 디지털 센서로 대체합니다.

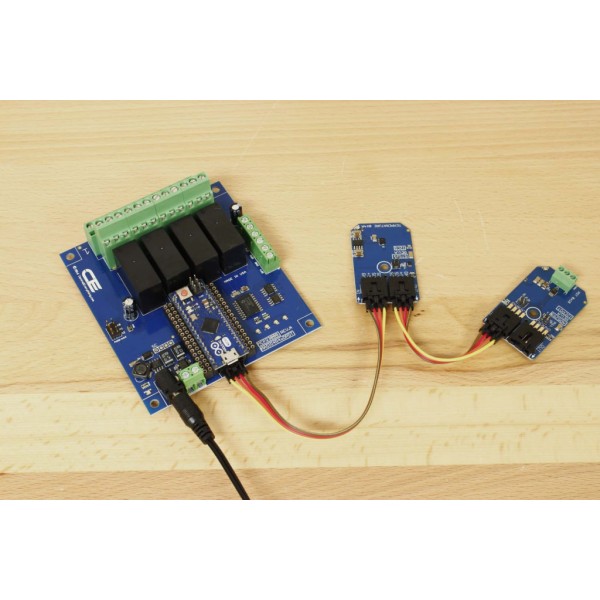

NCD PR4-23 - 릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습
릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습

선택 가이드

우선순위별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
정확도가 가장 중요할 때PR4-23 (STS21)시리즈에서 가장 높은 정확도와 0.1 °C 반복성을 갖춥니다.
보정 없이 ±0.5 °C면 충분하거나 보정으로 높이고 싶을 때PR4-24 (TMP112)보정 없이 ±0.5 °C, 보정하면 정확도가 더 높아집니다.
소비전류를 줄여야 할 때PR4-22 (SI7050)평균 전류가 195 nA입니다.
넓은 온도 범위와 알림 기능이 필요할 때PR9-26 (TMP101)-55 ~ +125 °C 동작에 온도 알림 기능을 갖춥니다.

구성·옵션

구성품과
별도 준비물

항목내용
품번PR9-26(TMP101) · PR4-24(TMP112) · PR4-23(STS21) · PR4-22(SI7050)
구성품I2C 미니 모듈 · 3인치(76 mm) 4선 I2C 케이블
별도 준비물호스트 보드에 맞는 NCD I2C 쉴드 또는 어댑터

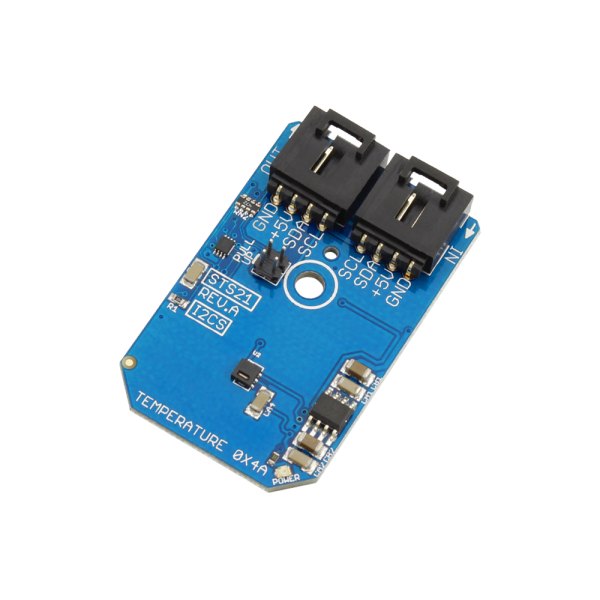

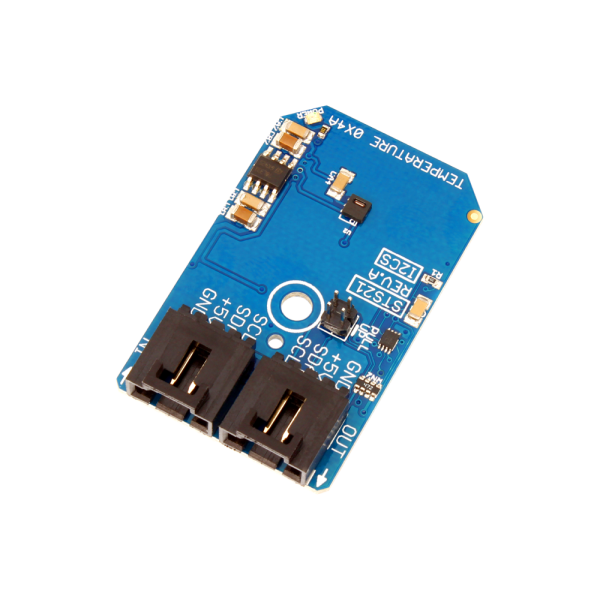

NCD PR4-23 - 반대 방향에서 본 온도 센서 기판과 커넥터 모습
반대 방향에서 본 온도 센서 기판과 커넥터 모습
