NCD PR5-9 SI7005 습도 및 온도 센서 ± 4.5 % RH ± 0.5 ° C I2C 미니 모듈

MODEL
PR5-9
브랜드
NCD

온도 ±0.5 °C의⁣ SI7005 습도 모듈

NCD PR5-9 SI7005 습도 · 온도 I2C 미니 모듈⁣ 칩 : SI7005⁣ 습도 정확도 : ±4.5% RH (0~80% RH 구간 최대)⁣ 온도 정확도 : ±0.5 °C (25 °C 대표값)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR5-9는 SI7005 칩으로 습도 ±4.5% RH, 온도 ±0.5 °C를 디지털 값으로 출력하는 습도·온도 센서(Humidity & Temperature Sensor) I2C 미니 모듈입니다. 칩 안에 습도와 온도 감지 소자, A/D 변환기, 신호 처리부, 공장 보정 데이터, I2C 인터페이스가 들어 있습니다.

습도 ±4.5% RH는 0~80% RH 구간의 최대 오차이고, 온도 ±0.5 °C는 25 °C에서의 대표값(0~70 °C 구간 최대 ±1.0 °C)입니다. (주)테솔이 국내에 공식 공급합니다.

±4.5% RH

습도 정확도

±0.5 °C

온도 정확도

5 VDC

온보드 전원 레귤레이터

0x40

I2C 주소

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±3% RH

SI7013 · SI7021 습도 정확도

±0.4 °C

SI7013 · SI7020 · SI7021 온도 정확도

0 ~ 100% RH

SI7005 · 7006 · 7013 · 7020 습도 범위

-40 ~ +125 °C

SI7006 · 7013 · 7020 작동 온도

칩 특성

PR5-9 SI7005의⁣ 정확도 조건과 보정 데이터

SI7005는 습도와 온도 센서를 모두 공장에서 보정해 출하하며, 보정 데이터는 칩의 비휘발성 메모리에 남으므로 전원을 껐다 켠 뒤에도 같은 보정값으로 측정을 이어 갑니다.

습도와 온도를 함께 읽기 때문에 이슬점은 호스트에서 두 값으로 계산해 얻습니다. SI7015와 레지스터 세트가 같아 두 칩 사이의 소프트웨어 이식이 쉽습니다.

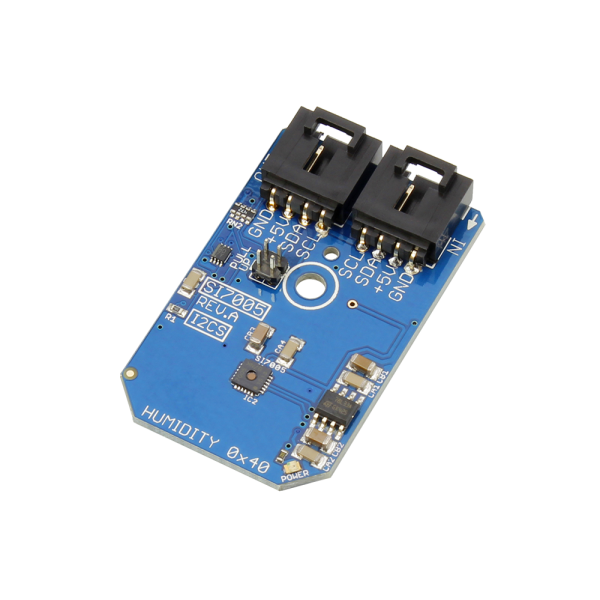

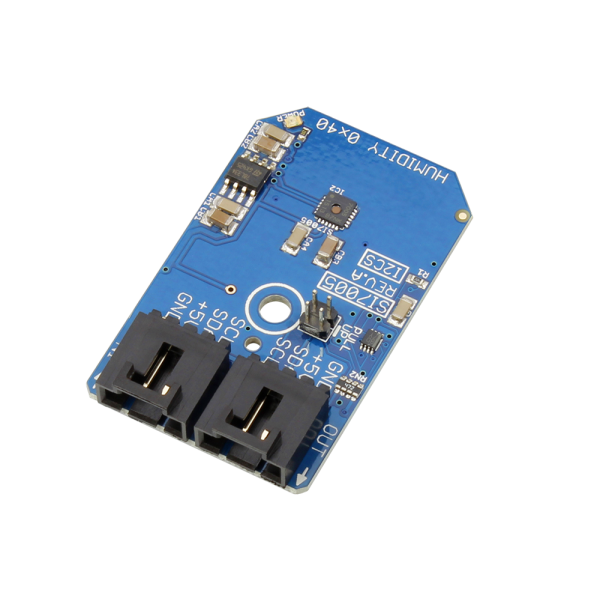

NCD PR5-9 SI7005 습도 및 온도 센서 ± 4.5 % RH ± 0.5 ° C I2C 미니 모듈 제품 사진

PR5-9 연결부

4핀 플러그로 I2C 버스에 납땜 없이 데이지 체인 연결합니다. 자체 I2C 포트에 결선할 때는 점퍼로 4.7K 풀업 저항을 켜세요.

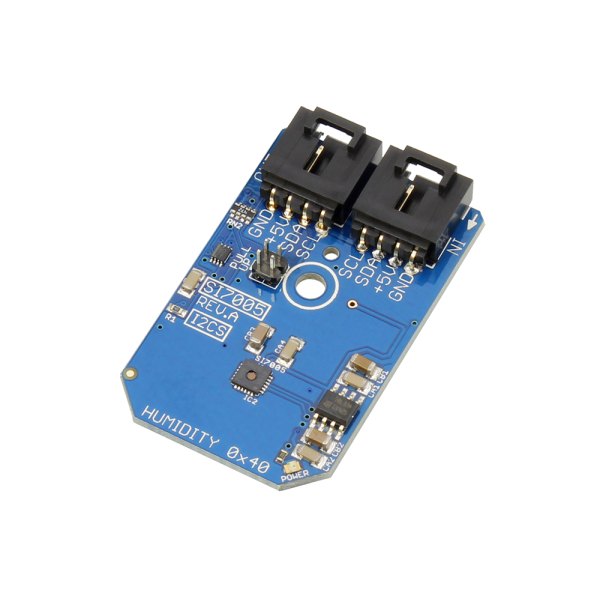

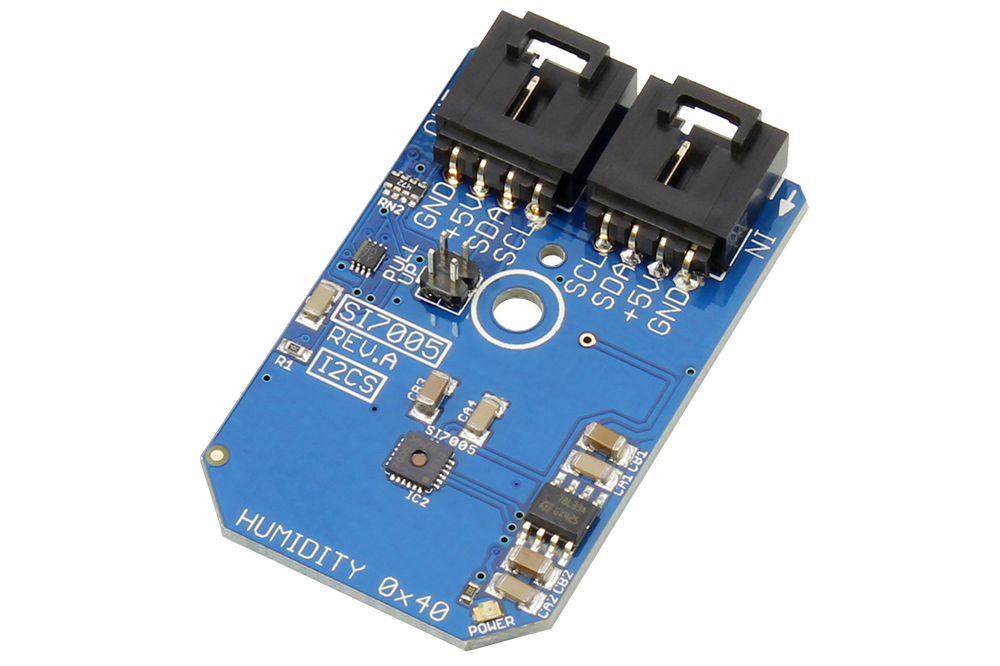

NCD PR5-9 - 습도 센서 칩과 커넥터가 실장된 파란 기판
습도 센서 칩과 커넥터가 실장된 파란 기판

사양

PR5-9⁣ SI7005 모듈 사양

항목사양
칩SI7005
습도 정확도±4.5% RH (0~80% RH 구간 최대)
온도 정확도±0.5 °C (25 °C 대표값), 0~70 °C 구간 최대 ±1.0 °C
습도 동작 범위0 ~ 100% RH
온칩 히터내장
보정 데이터 저장온칩 비휘발성 메모리
레지스터 세트SI7015와 동일
전원5 VDC, 온보드 전원 레귤레이터
I2C 레벨PCA9306 레벨 변환 회로로 5 V I2C 표준에 맞춤
풀업 저항4.7K, 점퍼로 선택(NCD 마스터 장치에는 풀업 포함)
커넥터4핀 플러그, 납땜 없이 데이지 체인 연결
케이블I2C 케이블 포함
I2C 주소0x40

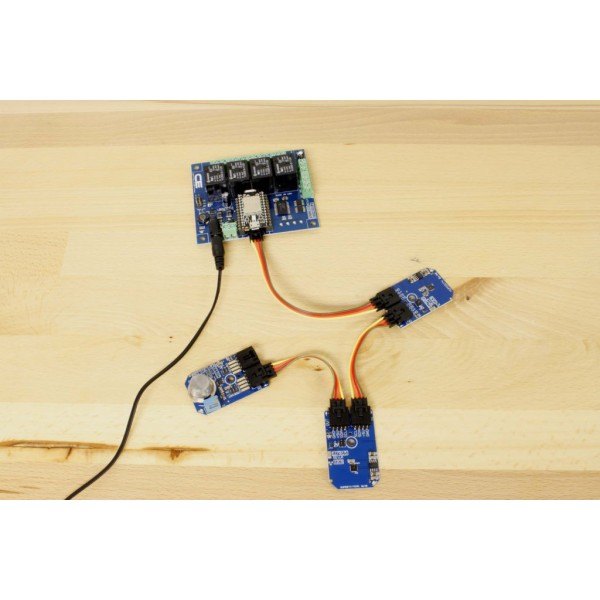

NCD PR5-9 - 릴레이 보드에 센서 모듈들을 케이블로 연결한 모습
릴레이 보드에 센서 모듈들을 케이블로 연결한 모습

활용 분야

SI7005 모듈이⁣ 들어가는 계측

  • 호흡기 치료 장비 — 장비 내부의 습도와 온도를 읽습니다.
  • 백색 가전 — 가전 내부의 습도·온도 측정에 사용합니다.
  • 자산 추적 — 보관·이송 중인 물품 주변의 환경을 기록합니다.
  • 차량 실내 공조 — 습도와 온도 값을 공조 제어 입력으로 받습니다.

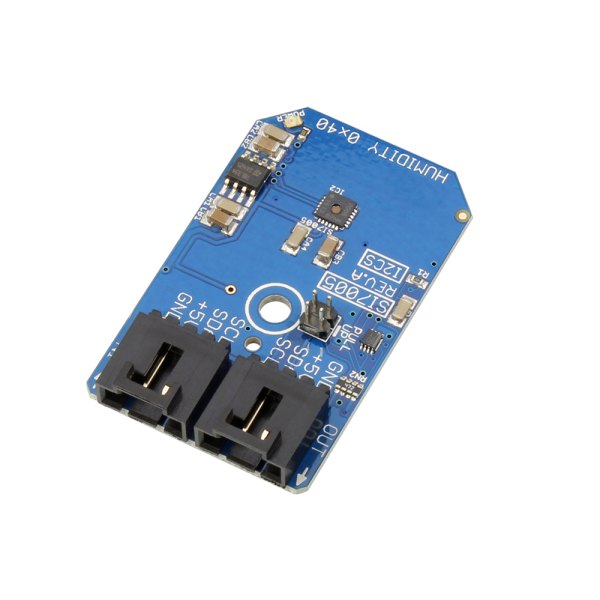

NCD PR5-9 - 기판 뒷면의 커넥터와 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 센서 칩이 보이는 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR5-9와 칩이 다른⁣ SI70xx 모듈

  • PR5-10 — SI7006-A20, 습도 ±5% RH, 온도 ±1 °C
  • PR5-11 — SI7013-A20, 습도 ±3% RH, 온도 ±0.4 °C
  • PR4-8 — SI7015, 습도 ±4.5% RH, 온도 ±1 °C
  • PR5-12 — SI7020-A20, 습도 ±4% RH, 온도 ±0.4 °C
  • PR5-13 — SI7021, 습도 ±3% RH, 온도 ±0.4 °C
