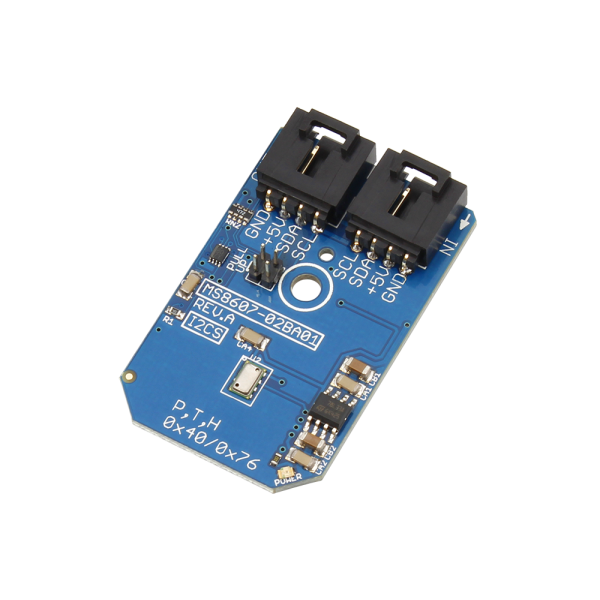

NCD PR6-47 MS8607-02BA01 압력·습도·온도 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR6-47은 MS8607-02BA01 센서로 기압 10~1200 mbar와 습도, 온도를 한 칩에서 측정하는 압력·습도·온도(PHT) I2C 미니 모듈입니다. 공장 보정을 마친 상태로 출고되며, HVAC와 기상 관측 장비에서 환경 계측 지점을 센서 한 개로 줄입니다.

압력 분해능 0.016 mbar, 습도 분해능 0.04 %RH, 온도 분해능 0.01 °C를 함께 확보하며, 24비트 고도계로 사용하면 고도 분해능은 20 cm입니다. 별도 보정 작업이 필요 없으며, (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

3요소

압력·습도·온도 동시 측정

0.016 mbar

압력 분해능

0.04 %RH

습도 분해능

공장 보정

보정 완료 상태로 출고

특징

세 가지 환경 값을
한 번에 읽는 구조

핵심 특징현장에서 달라지는 점
PHT 한 칩 구성압력·습도·온도 센서를 따로 장착하지 않으므로 기판 면적과 배선 수가 줄어듭니다.
공장 보정 완료현장에서 보정 계수를 입력하지 않아도 되어 시제품 이후 양산 설정 시간이 짧아집니다.
고해상도 출력압력 0.016 mbar 단위의 변화까지 구분해 층간 기압차 같은 미세 변화를 포착합니다.
초저전력 동작상시 계측하는 배터리 기반 장치의 전력 부담을 줄입니다.
높은 선형성측정 범위 전반에서 출력이 고르게 이어져 보정식이 단순합니다.
2개 I2C 주소0x40과 0x76 두 주소를 사용하므로 한 버스에서 다른 모듈과 주소를 배정할 때 선택 폭이 넓습니다.

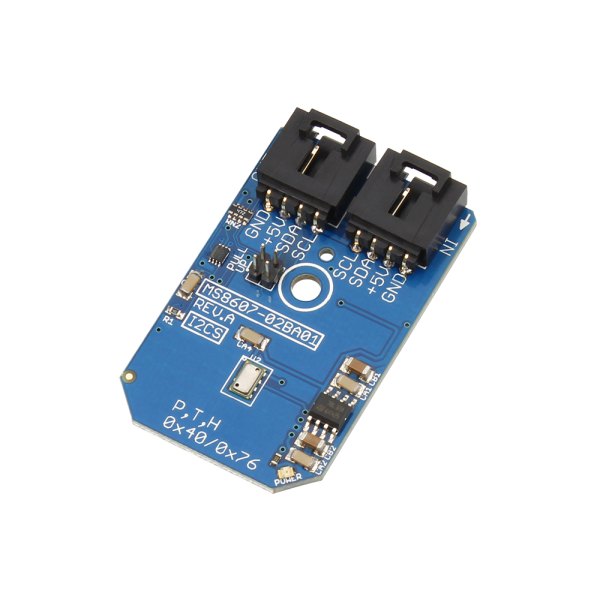

NCD PR6-47 - 센서 칩과 커넥터 두 개가 실장된 파란 기판
센서 칩과 커넥터 두 개가 실장된 파란 기판

주소 설계

두 주소의 역할과
환경 계측 구성

0x40과 0x76, 센서별 배정에 유의

PR6-47은 습도 측정부와 압력·온도 측정부가 각각 다른 I2C 주소로 응답하는 구조로 0x40과 0x76을 사용합니다. 센서별 배정은 NCD 매뉴얼에서 확인하며, 같은 버스에 0x76을 사용하는 다른 모듈이 있으면 주소가 겹치므로 체인을 구성하기 전에 주소 표를 작성하세요.

HVAC 제어에서는 습도와 온도, 기압을 함께 기록해 공조 상태를 판단하고, 기상 관측 장비에서는 기압 추이와 습도를 한 모듈로 수집합니다. 압력만 필요한 계통은 PR6-46 젤 충전 압력 센서가 더 단순합니다.

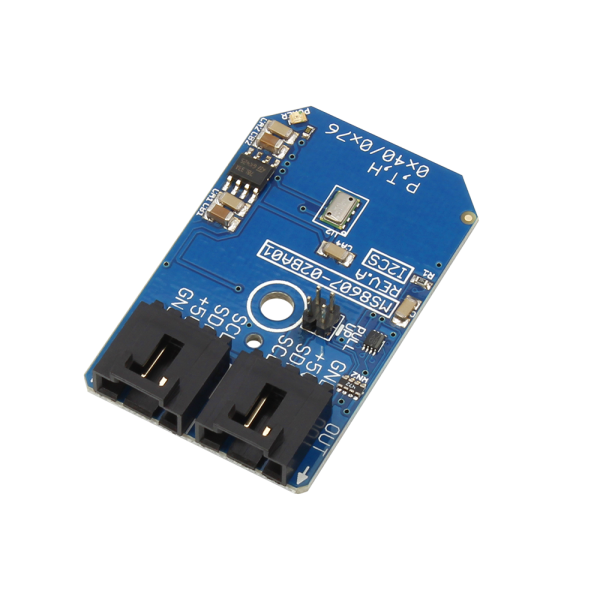

NCD PR6-47 - 기판 뒷면의 커넥터와 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 센서 칩이 보이는 모습

사양

PR6-47
압력·습도·온도 모듈 사양

항목사양
NCD 모델PR6-47
센서MS8607-02BA01 (압력·습도·온도)
I2C 시작 주소0x40, 0x76
압력 범위10~1200 mbar
압력 분해능0.016 mbar
습도 분해능0.04 %RH
온도 분해능0.01 °C
고도 분해능20 cm
ADC24비트
보정공장 보정 완료
규정RoHS 준수
동작 전원5 VDC
연결4핀 I2C 미니 모듈 커넥터
구성품센서 모듈, 4선 I2C 케이블 1개

활용 분야

환경 계측이
필요한 현장

  • HVAC 환경 제어 — 실내 기압·습도·온도를 한 모듈로 수집해 공조 제어에 반영합니다.
  • 기상 관측 장비 — 기압 추이와 습도, 온도를 함께 기록합니다.
  • 프린터 주변 환경 감지 — 용지와 잉크 상태에 영향을 주는 습도·온도를 감시합니다.
  • 가전 제품 실내 환경 측정 — 소형 기판으로 제품 내부에 장착합니다.

선택 가이드

측정 항목에 맞는
모듈 선택

이럴 때 (현장 조건)권장 모델선택 이유
압력·습도·온도를 모두 읽어야 할 때PR6-47세 값을 한 칩에서 읽고 공장 보정을 마친 상태입니다.
압력만 필요하고 수심까지 볼 때PR6-460~30000 mbar 젤 충전 압력 센서입니다.
압력·온도를 범위별로 고를 때MS5803 시리즈1~130 kPa부터 1~3000 kPa까지 5종 범위입니다.
습도와 온도 중심일 때SI70xx 모듈습도·온도 전용 I2C 미니 모듈입니다.

구성·옵션

PR6-47 구성품과
호스트 연결

  • 구성품 — PR6-47 센서 모듈과 4선 I2C 케이블 1개.
  • 별매 — 호스트용 NCD I2C 쉴드 또는 어댑터.
  • 품번 — PR6-47.
