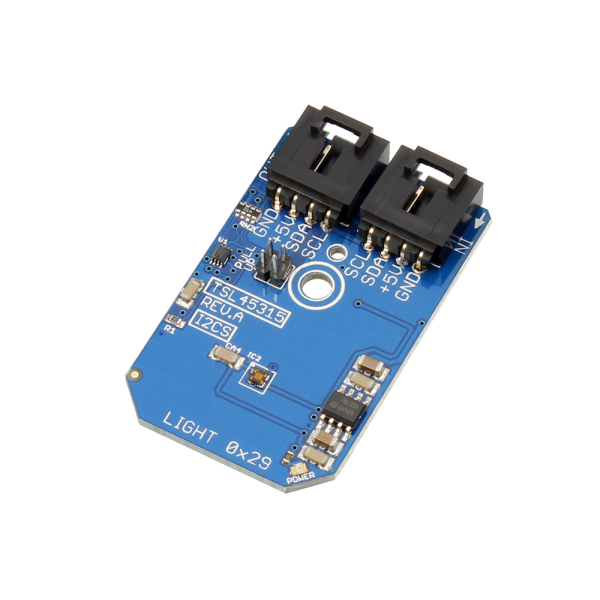

NCD PR6-9 TSL45315 주변 광 센서 3 Lux ~ 220K Lux I2C 미니 모듈

NCD PR6-9 TSL45315 주변 광 센서 3 Lux ~ 220K Lux I2C 미니 모듈

MODEL
PR6-9
브랜드
NCD
제품문의 구매하기

3 lux부터 220k lux⁣ 실내외를 한 센서로

NCD PR6-9 TSL45315 주변광 센서 I2C 미니 모듈⁣ 품번 : PR6-9⁣ 센서 부품 : TSL45315⁣ 측정 범위 : 3 lux ~ 220k lux

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-9는 3 lux부터 220k lux까지 읽는 TSL45315 주변광 센서 I2C 미니 모듈(Ambient Light Sensor)입니다. 실내 조명과 옥외 햇빛을 한 센서로 다루는 구성에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

적분 시간은 400, 200, 100 ms 중에서 선택해 응답 속도와 감도를 조정합니다. 사람 눈 응답에 근사하며 50/60 Hz 조명 리플을 제거합니다.

3~220k lux

측정 범위

400/200/100 ms

적분 시간

50/60 Hz

조명 리플 제거

0x29

I2C 시작 주소

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

220k lux

TSL45315 최대 측정 범위

1,000,000:1

TSL2569 · TSL2571 다이내믹 레인지

64,000 lux

ISL29003 측정 범위 상한

50 / 60 Hz

조명 깜박임 제거 대응 주파수

측정 범위

PR6-9의 단일 범위와⁣ 적분 시간 선택

기능내용
넓은 단일 범위3 lux ~ 220k lux를 하나의 범위로 읽습니다.
적분 시간400, 200, 100 ms 중에서 선택합니다.
눈 응답 근사사람 눈 응답에 근사하며 lux 값을 직접 출력합니다.
리플 제거50/60 Hz 조명 리플을 제거합니다.

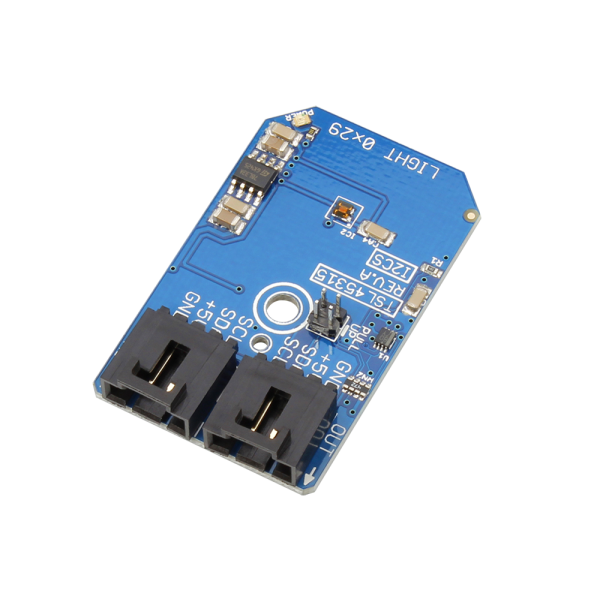

NCD PR6-9 TSL45315 주변 광 센서 3 Lux ~ 220K Lux I2C 미니 모듈 제품 사진

시작 주소 0x29

PR6-9의 I2C 주소는 0x29입니다. 측정값은 16비트 디지털 값으로 lux를 직접 출력합니다.

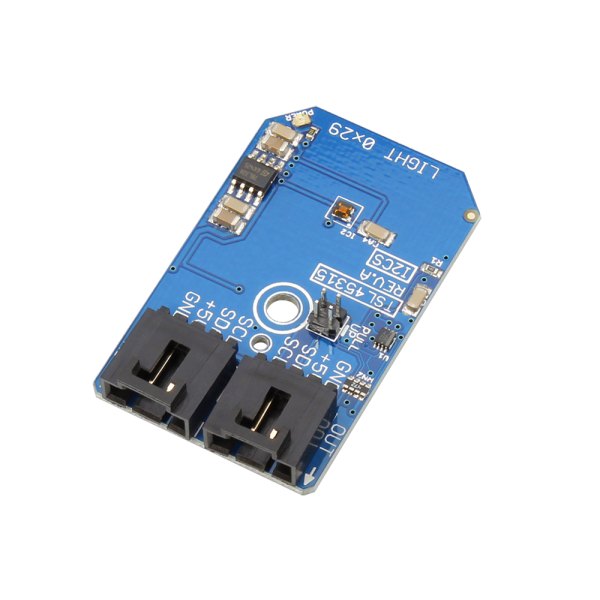

NCD PR6-9 - I2C 커넥터가 있는 주변 광 센서 소형 기판 모습
I2C 커넥터가 있는 주변 광 센서 소형 기판 모습

사양

PR6-9⁣ TSL45315 사양표

항목사양
품번PR6-9
센서 부품TSL45315
측정 범위3 lux ~ 220k lux
적분 시간400 · 200 · 100 ms 선택
응답 특성사람 눈 응답에 근사 · 50/60 Hz 조명 리플 제거
I2C 시작 주소0x29
작동 전원5 VDC
커넥터 형식4핀 I2C 커넥터
구성품4선 I2C 케이블
호스트 연결 부품I2C 쉴드·어댑터

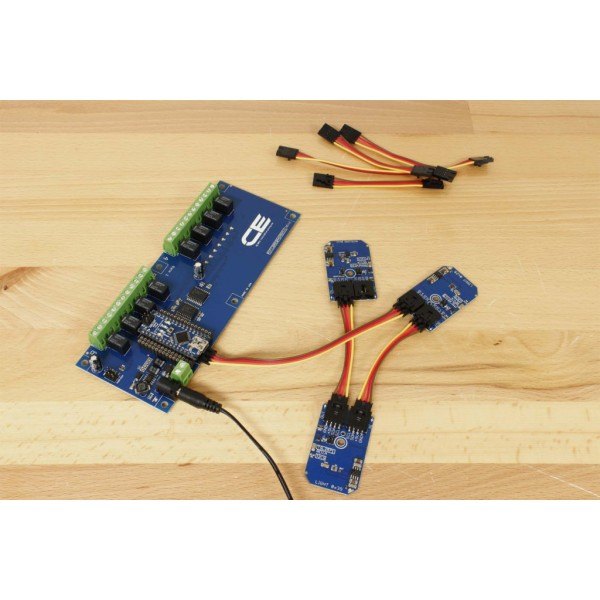

NCD PR6-9 - 확장 보드에 센서 모듈을 케이블로 연결한 사용 모습
확장 보드에 센서 모듈을 케이블로 연결한 사용 모습

활용 분야

PR6-9가 맞는⁣ 옥외 조명 현장

  • 가로등 · 보안 조명 제어 — 주변 밝기를 기준으로 점멸을 제어합니다.
  • 햇빛 수확 — 자연광을 읽어 실내 조명 출력을 줄입니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-9와⁣ 같은 계열 모델

  • PR6-6 — TSL2561, 16비트 프로그래머블 이득, 시작 주소 0x39
  • PR5-18 — TSL2569, 다이내믹 레인지 1,000,000:1, 시작 주소 0x39
  • PR6-7 — TSL2571, 프로그래머블 아날로그 이득, 시작 주소 0x39
  • PR5-14 — ISL29003, 0 ~ 64,000 lux, 시작 주소 0x44
  • PR5-1 — BH1715, 1 ~ 65535 lux에 범위 조정, 시작 주소 0x23

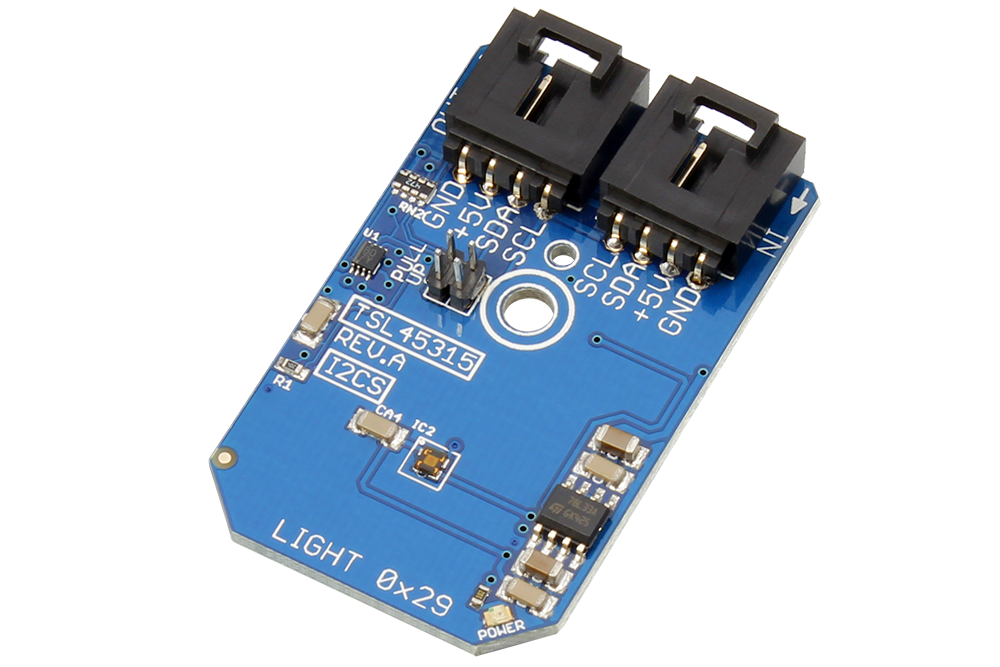

NCD PR6-9 TSL45315 주변 광 센서 3 Lux ~ 220K Lux I2C 미니 모듈 제품 사진
