백라이트 전력을 줄이는⁣ 주변광 센서 모듈

NCD PR6-7 TSL2571 조도 센서 I2C 미니 모듈⁣ 품번 : PR6-7⁣ 센서 부품 : TSL2571⁣ 통신 속도 : 400 kHz

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-7은 TSL2571 광-디지털 변환기를 올린 주변광 센서 I2C 미니 모듈(Ambient Light Sensor)로, 프로그래머블 아날로그 이득을 갖췄습니다. 호스트에 주변 조도를 전달해 화면과 키보드 백라이트의 전력 관리에 활용합니다. (주)테솔이 국내에 공식 공급합니다.

다이내믹 레인지는 1,000,000:1이고 사람 눈 응답에 근사합니다. I2C 속도는 400 kHz입니다.

아날로그

프로그래머블 이득

1,000,000:1

다이내믹 레인지

400 kHz

I2C 통신 속도

0x39

I2C 시작 주소

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

220k lux

TSL45315 최대 측정 범위

1,000,000:1

TSL2569 · TSL2571 다이내믹 레인지

64,000 lux

ISL29003 측정 범위 상한

50 / 60 Hz

조명 깜박임 제거 대응 주파수

용도

PR6-7로 줄이는⁣ 백라이트 전력

TSL2571의 측정값은 화면과 키보드 백라이트의 전력 관리에 활용하고, 가로등과 보안 조명은 주변 밝기를 기준으로 점멸을 제어합니다.

기능내용
프로그래머블 아날로그 이득이득을 조정해 조도에 맞춥니다.
넓은 다이내믹 레인지1,000,000:1입니다.
눈 응답 근사사람 눈 응답에 근사합니다.
5 V I2C온보드 전원 레귤레이션과 PCA9306 레벨 시프터로 5 V I2C에 대응합니다.

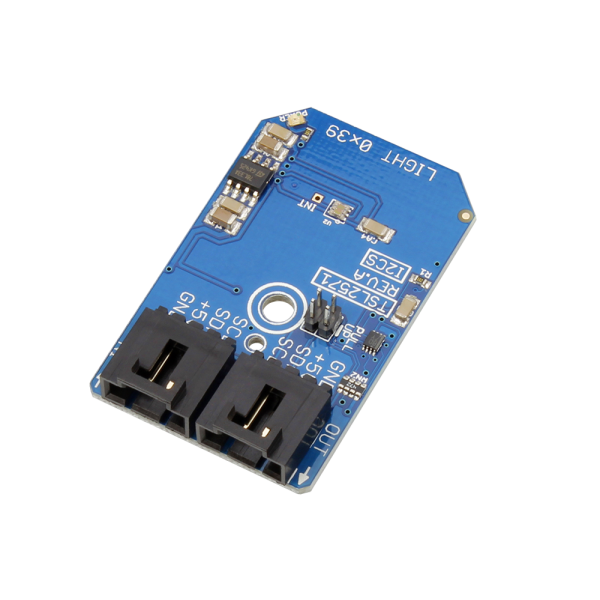

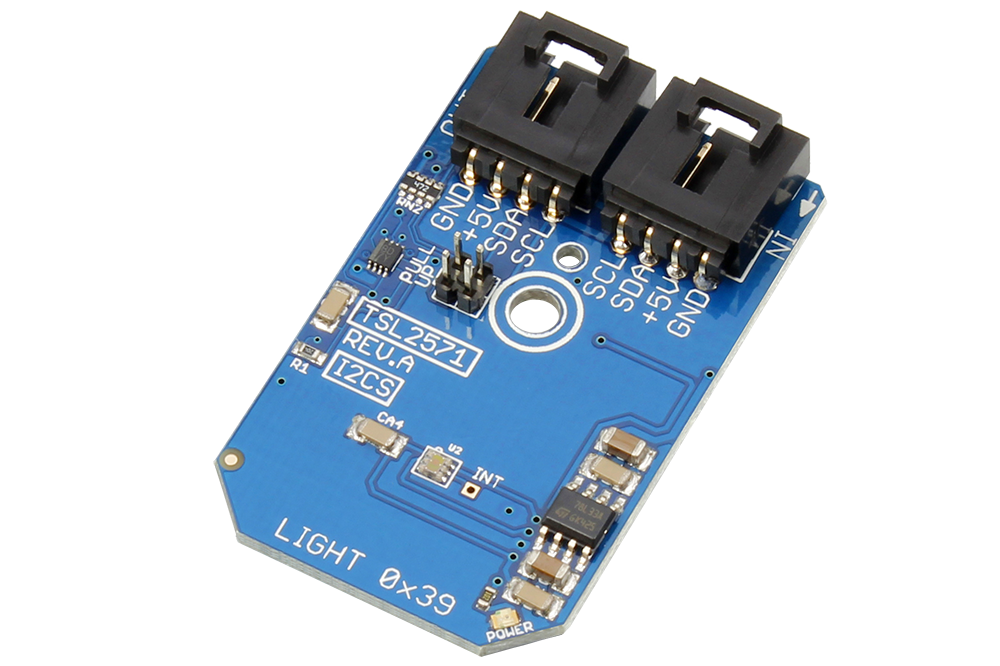

NCD PR6-7 TSL2571 광-디지털 컨버터 프로그래밍 가능 아날로그 이득 I2C 미니 모듈 제품 사진

주소 0x39와 적분 시간

PR6-7의 I2C 주소는 0x39입니다. 적분 시간은 2.72 ms 단위로 2.72~696 ms 범위에서 정합니다.

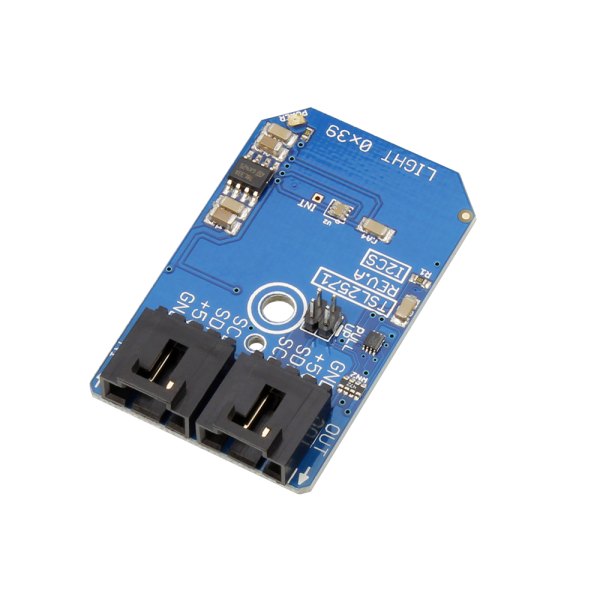

NCD PR6-7 - I2C 커넥터가 있는 광 센서 소형 기판 모습
I2C 커넥터가 있는 광 센서 소형 기판 모습

사양

PR6-7⁣ TSL2571 사양표

항목사양
품번PR6-7
센서 부품TSL2571
다이내믹 레인지1,000,000:1
이득프로그래머블
통신 속도400 kHz
응답 특성사람 눈 응답에 근사
I2C 시작 주소0x39
구동 전압5 VDC
4핀 미니 모듈 커넥터4핀 I2C 미니 모듈
포함 케이블I2C 케이블
NCD I2C 쉴드·어댑터는 별도 구매NCD I2C 쉴드나 어댑터

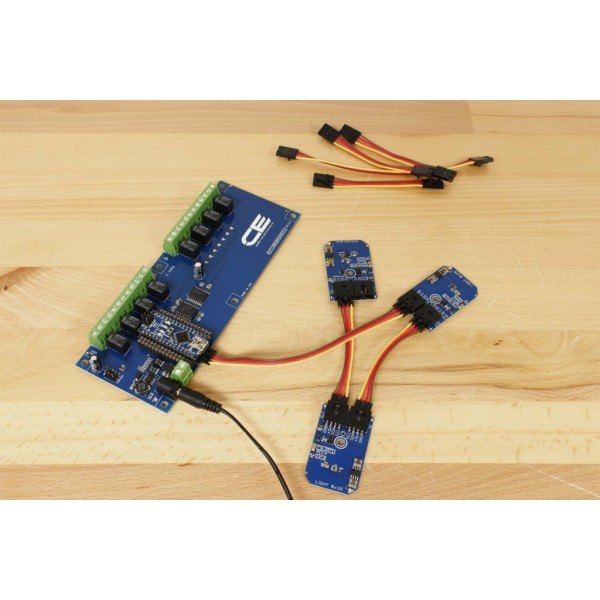

NCD PR6-7 - 확장 보드에 센서 모듈을 케이블로 연결한 사용 모습
확장 보드에 센서 모듈을 케이블로 연결한 사용 모습

활용 분야

PR6-7이 맞는⁣ 표시 밝기 제어

  • 휴대 기기 백라이트 — LCD와 키패드의 밝기를 주변 조도에 맞춰 조정합니다.
  • 가로등 · 보안 조명 제어 — 주변 밝기를 기준으로 점멸을 제어합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-7과⁣ 같은 계열 모델

  • PR6-6 — TSL2561, 16비트 프로그래머블 이득, 시작 주소 0x39
  • PR5-18 — TSL2569, 다이내믹 레인지 1,000,000:1, 시작 주소 0x39
  • PR6-9 — TSL45315, 3 lux ~ 220k lux, 시작 주소 0x29
  • PR5-14 — ISL29003, 0 ~ 64,000 lux, 시작 주소 0x44
  • PR5-1 — BH1715, 1 ~ 65535 lux에 범위 조정, 시작 주소 0x23

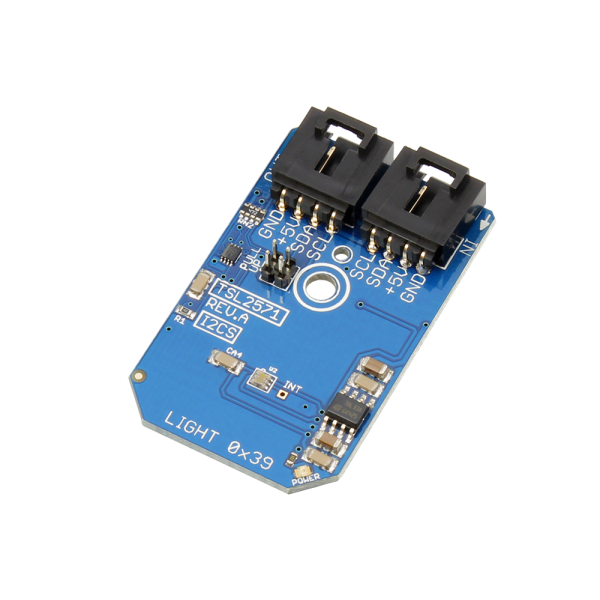

NCD PR6-7 TSL2571 광-디지털 컨버터 프로그래밍 가능 아날로그 이득 I2C 미니 모듈 제품 사진
