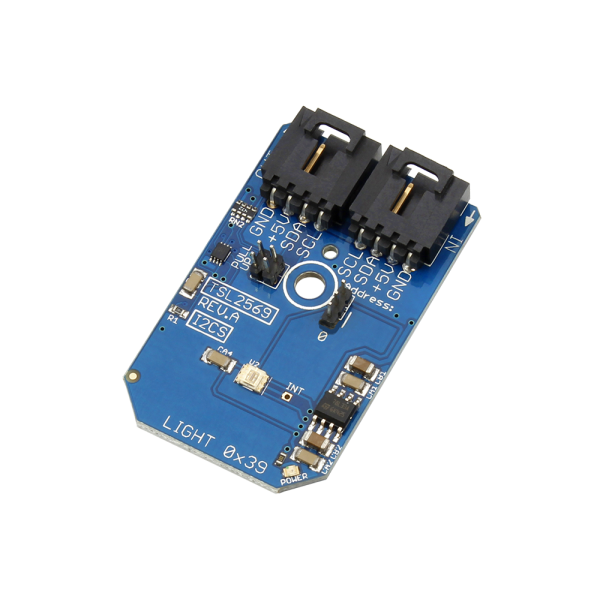

NCD PR5-18 TSL2569 16 비트 광-디지털 컨버터 프로그래밍 가능 이득 I2C 미니 모듈

NCD PR5-18 TSL2569 16 비트 광-디지털 컨버터 프로그래밍 가능 이득 I2C 미니 모듈

MODEL
PR5-18
브랜드
NCD
제품문의 구매하기

측정 범위와 깜박임 대응을 보고
고르는 6종 조도 센서 모듈

NCD 주변광(조도) 센서 I2C 미니 모듈 6종

견적 받기

NCD 국내 정식 공급 파트너

NCD 주변광(조도) 센서 모듈은 TSL2561, TSL2569, TSL2571, TSL45315, ISL29003, BH1715를 5VDC I2C 미니 모듈로 만든 6종 시리즈(ALS 조도 센서, 광-디지털 변환기)로, 칩마다 측정 범위와 이득 설정, 조명 깜박임 제거 기능이 달라 현장 조도 조건에 맞는 칩을 고를 수 있습니다.

형광등 같은 50/60 Hz 조명의 깜박임을 걸러내는 모델이 많고 사람 눈의 밝기 인식에 가까운 응답을 내는 모델도 있어, 조명 아래 측정값이 흔들리는 문제를 줄입니다. 이 미니 모듈 시리즈는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

220k lux

TSL45315 최대 측정 범위

1,000,000:1

TSL2569 · TSL2571 다이내믹 레인지

64,000 lux

ISL29003 측정 범위 상한

50 / 60 Hz

조명 깜박임 제거 대응 주파수

특징

조도 범위와 이득을
칩별로 선택

핵심 특징현장에서 달라지는 점
넓은 측정 범위TSL45315는 3 lux부터 220k lux까지 읽으므로 실내 조명과 옥외 햇빛을 한 센서로 다룹니다.
조명 깜박임 제거50 / 60 Hz 조명 리플을 걸러내 형광등 아래에서도 측정값이 흔들리지 않습니다.
눈 반응에 근접한 응답사람 눈의 밝기 인식에 가깝게 맞춰져 있어 조명 제어 기준이 사용자 체감과 가까워집니다.
프로그래머블 이득TSL2561 · TSL2571 · ISL29003은 이득을 조정해 밝은 곳과 어두운 곳 모두에서 값이 포화되지 않게 합니다.
통합 시간 선택TSL45315는 400 · 200 · 100 ms 중에서 선택해 응답 속도와 감도를 조정합니다.
측정 범위 조정BH1715는 측정 범위를 직접 조정할 수 있어 현장 조도에 맞는 분해능으로 읽을 수 있습니다.

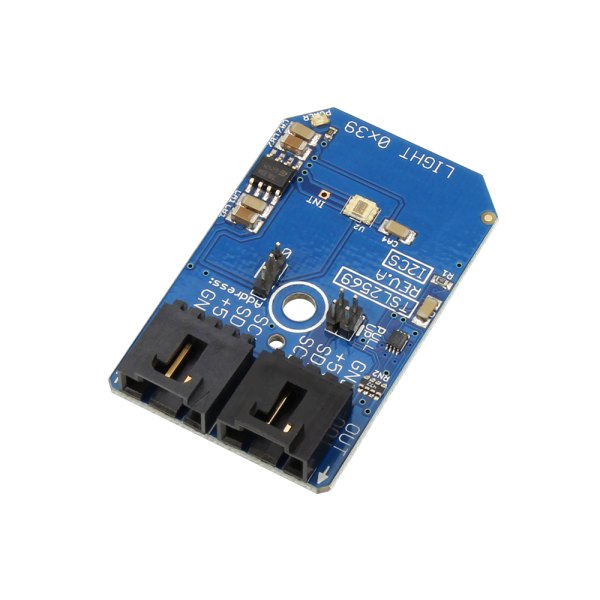

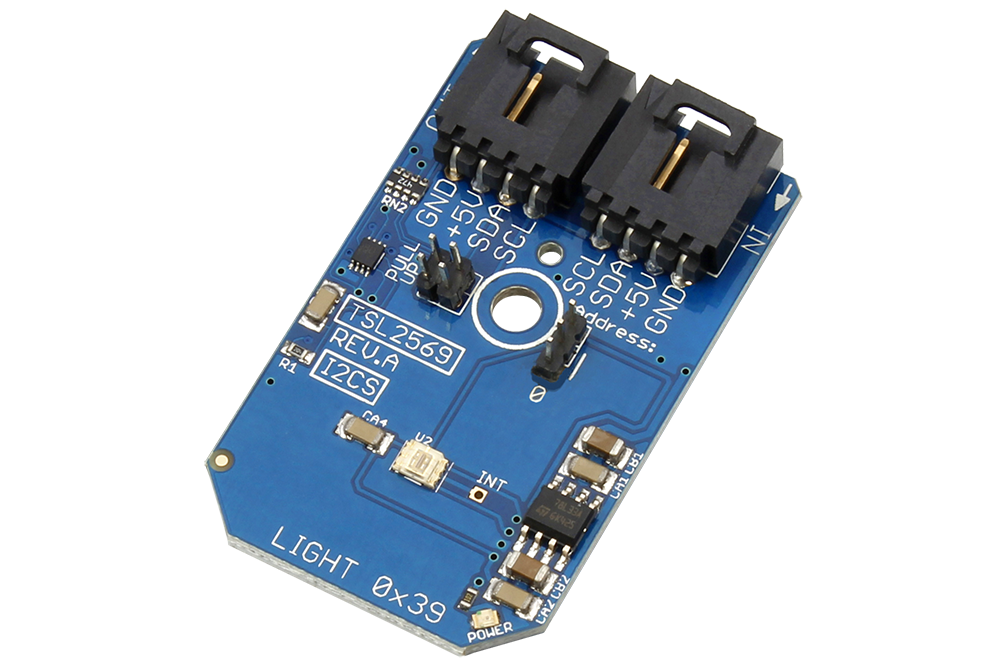

NCD PR5-18 - I2C 커넥터가 있는 광 센서 소형 기판 모습
I2C 커넥터가 있는 광 센서 소형 기판 모습

모델 선택

조도 조건에 맞는
칩 선택 기준

TSL2569와 TSL2571은 1,000,000:1의 다이내믹 레인지로 밝은 곳과 어두운 곳을 함께 읽습니다. TSL45315는 3 lux ~ 220k lux의 단일 범위를 읽고, ISL29003은 0 ~ 64,000 lux 범위에서 이득을 바꿔 측정합니다. BH1715는 1 ~ 65535 lux 범위가 기본이며, 범위를 조정하면 .23 ~ 100,000 lux까지 검출합니다.

백라이트와 조명 제어

TSL2571의 측정값은 화면과 키보드 백라이트의 전력 관리에 활용하고, 가로등과 보안 조명은 주변 밝기를 기준으로 점멸을 제어합니다. 자연광을 읽어 실내 조명을 줄이는 햇빛 수확 시스템에도 같은 방식이 적용됩니다.

버스 구성

I2C 주소와
연결 대수

TSL2561 · TSL2569 · TSL2571은 시작 주소가 모두 0x39여서 이 세 모델은 한 버스에서 겹칩니다. TSL45315는 0x29, ISL29003은 0x44, BH1715는 0x23으로 서로 달라 조합이 자유롭습니다. TSL2569 · ISL29003 · BH1715는 포트당 2대까지 연결할 수 있습니다.

사양

6종 모델의
조도 센서 사양

항목PR6-6PR5-18PR6-7PR6-9PR5-14PR5-1
센서 부품TSL2561TSL2569TSL2571TSL45315ISL29003BH1715
I2C 시작 주소0x390x390x390x290x440x23

모델별 세부 사양

항목사양
PR6-6 TSL2561 해상도16비트 · 프로그래머블 이득
PR6-6 TSL2561 응답 특성사람 눈 응답에 근사 · 50/60 Hz 조명 리플 제거
PR5-18 TSL2569 해상도16비트
PR5-18 TSL2569 다이내믹 레인지1,000,000:1
PR5-18 TSL2569 통신 속도400 kHz
PR5-18 TSL2569 연결 대수I2C 포트당 2대
PR5-18 TSL2569 응답 특성사람 눈 응답에 근사 · 50/60 Hz 조명 리플 제거
PR6-7 TSL2571 다이내믹 레인지1,000,000:1
PR6-7 TSL2571 이득프로그래머블
PR6-7 TSL2571 통신 속도400 kHz
PR6-7 TSL2571 응답 특성사람 눈 응답에 근사
PR6-9 TSL45315 측정 범위3 lux ~ 220k lux
PR6-9 TSL45315 통합 시간400 · 200 · 100 ms 선택
PR6-9 TSL45315 응답 특성사람 눈 응답에 근사 · 50/60 Hz 조명 리플 제거
PR5-14 ISL29003 측정 범위0 ~ 64,000 lux
PR5-14 ISL29003 해상도16비트
PR5-14 ISL29003 이득프로그래머블
PR5-14 ISL29003 연결 대수I2C 포트당 2대
PR5-14 ISL29003 응답 특성50 / 60 Hz 조명 깜박임 제거 · 전원 차단 모드
PR5-1 BH1715 측정 범위1 ~ 65535 lux (조정 시 .23 ~ 100,000 lux)
PR5-1 BH1715 해상도16비트
PR5-1 BH1715 연결 대수I2C 버스당 2대
PR5-1 BH1715 응답 특성50 / 60 Hz 조명 노이즈 제거

시리즈 공통 사양

항목사양
동작 전원5 VDC
커넥터4핀 I2C 미니 모듈 커넥터
폼팩터I2C 미니 모듈
포함 케이블3인치(76 mm) I2C 케이블
호스트 연결NCD I2C 쉴드 · 어댑터(별매)

활용 분야

주변 밝기를
기준으로 제어하는 현장

  • 가로등 · 보안 조명 제어 — 주변 밝기를 기준으로 점멸을 제어합니다.
  • 햇빛 수확 — 자연광을 읽어 실내 조명 출력을 줄입니다.
  • 자동차 계측 클러스터 — 주변 밝기를 읽어 표시 밝기의 기준으로 삼습니다.
  • 휴대 기기 백라이트 — LCD와 키패드의 밝기를 주변 조도에 맞춰 조정합니다.

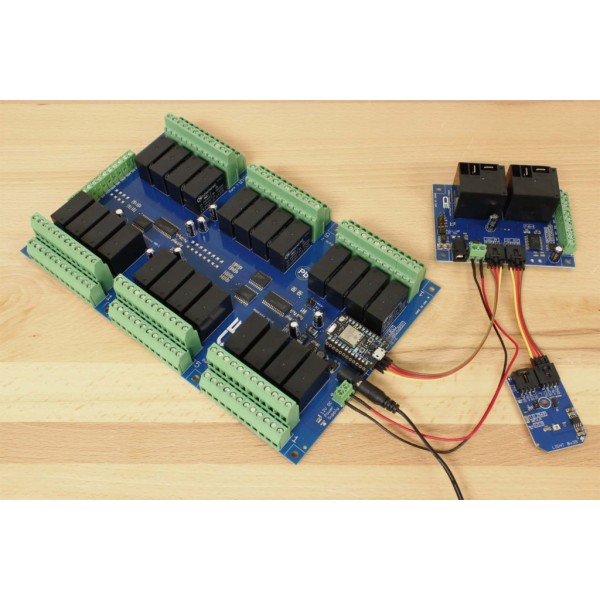

NCD PR5-18 - 릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습
릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습

선택 가이드

조도 범위에 맞는
센서 칩 선택

이럴 때 (현장 조건)권장 모델선택 이유
실내와 옥외를 하나의 센서로 다룰 때PR6-93 lux ~ 220k lux의 넓은 범위를 읽고 통합 시간 3종 중에서 고를 수 있습니다.
밝은 곳과 어두운 곳을 함께 읽을 때PR5-18 · PR6-7다이내믹 레인지가 1,000,000:1이며 눈 응답에 근사합니다.
측정 범위를 현장에서 직접 조정할 때PR5-1범위 조정으로 .23 ~ 100,000 lux까지 검출합니다.
0 ~ 64,000 lux에서 이득을 바꿀 때PR5-14프로그래머블 이득과 전원 차단 모드를 갖춥니다.
프로그래머블 이득으로 일반 조도를 읽을 때PR6-616비트 해상도에 50/60 Hz 조명 리플을 제거합니다.

구성·옵션

구성품과
별도 준비물

항목내용
품번PR6-6 · PR5-18 · PR6-7 · PR6-9 · PR5-14 · PR5-1
구성품I2C 미니 모듈 · 3인치(76 mm) 4선 I2C 케이블
옵션모델 6종 중 선택(TSL · ISL · BH 계열)
별도 준비물호스트 보드에 맞는 NCD I2C 쉴드 또는 어댑터

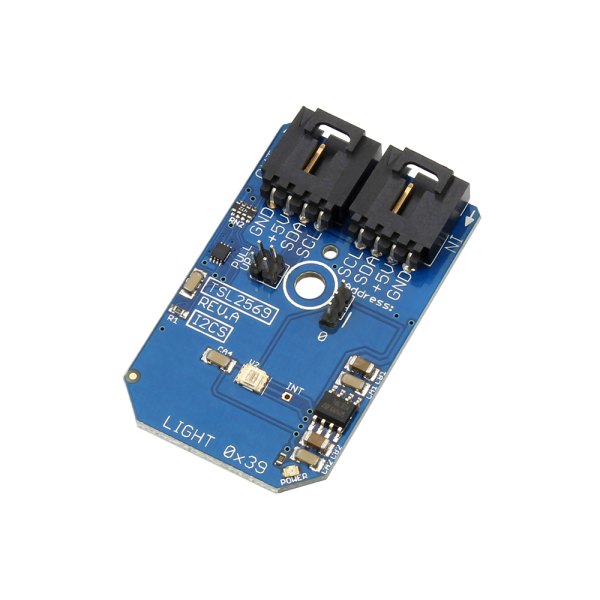

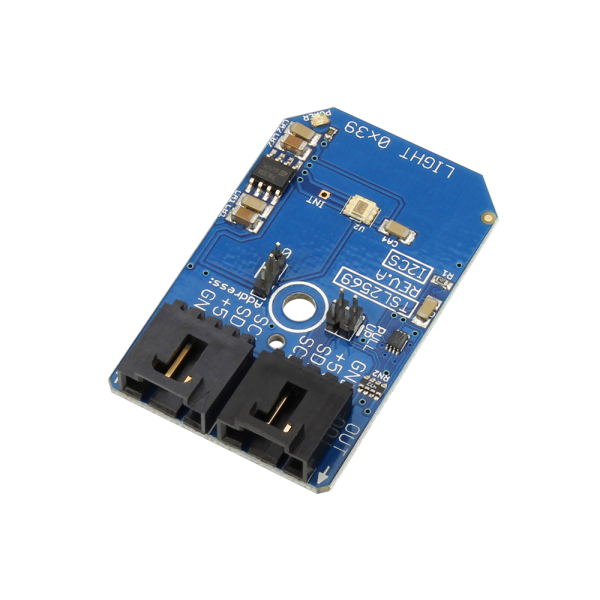

NCD PR5-18 - 반대 방향에서 본 광 센서 기판과 I2C 커넥터 모습
반대 방향에서 본 광 센서 기판과 I2C 커넥터 모습
