0~64,000 lux에서⁣ 이득을 바꿔 읽는 센서

NCD PR5-14 ISL29003 조도 센서 I2C 미니 모듈⁣ 품번 : PR5-14⁣ 센서 부품 : ISL29003⁣ 측정 범위 : 0 ~ 64,000 lux

견적 받기

NCD 한국 독점 공급 파트너

NCD PR5-14는 0~64,000 lux 범위를 16비트로 읽는 ISL29003 조도 센서 I2C 미니 모듈(Light Sensor)로, 이득을 바꿔 측정합니다. 내부 ADC가 16비트 해상도를 갖습니다. (주)테솔이 국내에 공식 공급합니다.

50/60 Hz 조명 깜박임을 제거하고 전원 차단 모드를 갖췄으며, I2C 포트당 2대까지 연결할 수 있습니다.

0~64,000

측정 범위(lux)

16비트

해상도

2대

I2C 포트당 연결

0x44

I2C 시작 주소

제품 자료

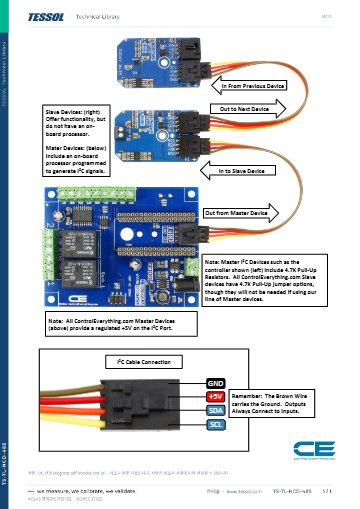

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

220k lux

TSL45315 최대 측정 범위

1,000,000:1

TSL2569 · TSL2571 다이내믹 레인지

64,000 lux

ISL29003 측정 범위 상한

50 / 60 Hz

조명 깜박임 제거 대응 주파수

이득과 전원

PR5-14의 이득 조정과⁣ 전원 차단 모드

기능내용
프로그래머블 이득이득을 조정해 밝은 곳과 어두운 곳에서 값이 포화되지 않게 합니다.
전원 차단 모드사용하지 않을 때 전원 차단 모드로 둘 수 있습니다.
깜박임 제거50/60 Hz 조명 깜박임을 제거합니다.
포트당 2대I2C 포트당 2대까지 연결합니다.

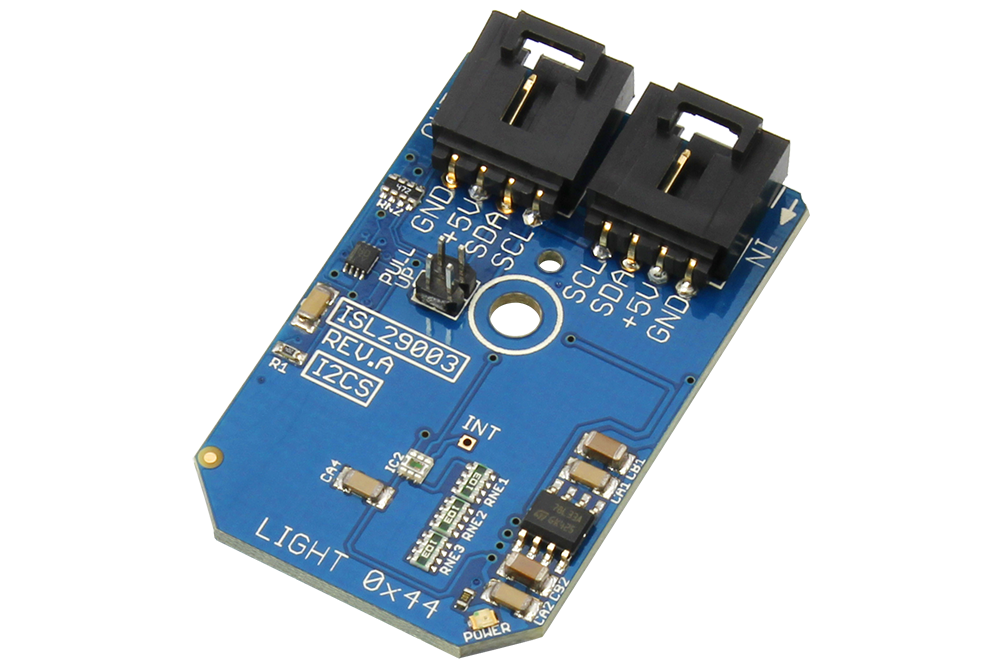

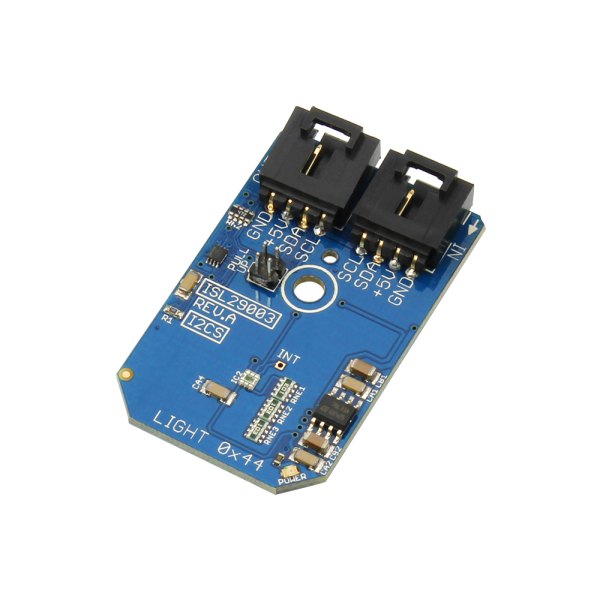

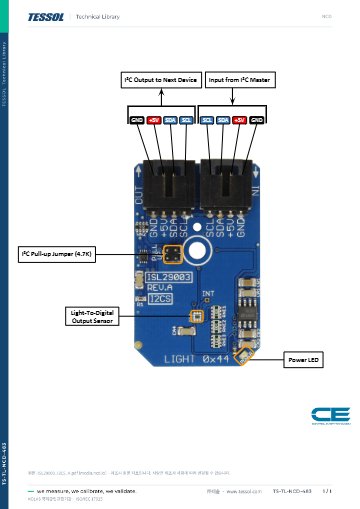

NCD PR5-14 - 광 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
광 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

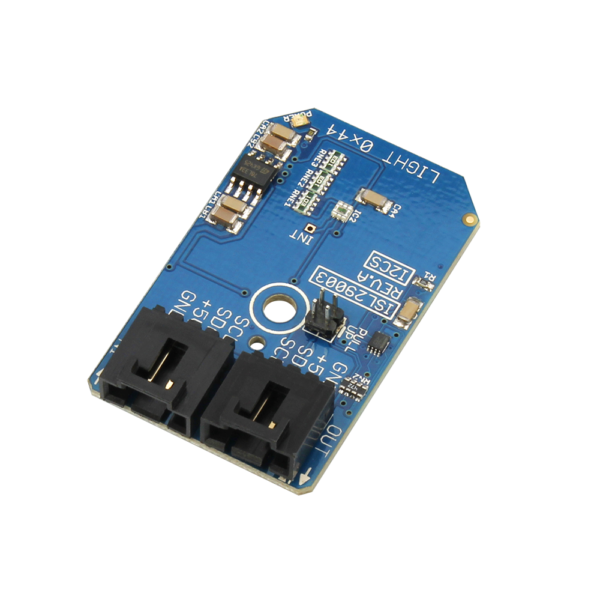

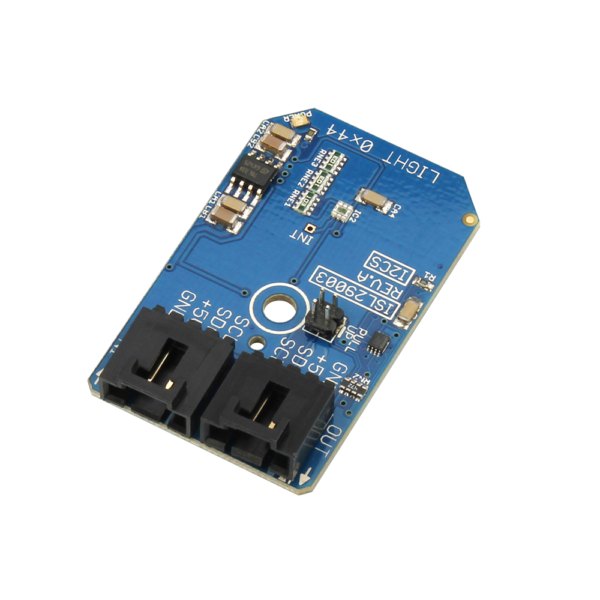

NCD PR5-14 - 기판 뒷면의 커넥터와 광 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 광 센서 칩이 보이는 모습

사양

PR5-14⁣ ISL29003 사양표

항목사양
품번PR5-14
센서 부품ISL29003
측정 범위0 ~ 64,000 lux
해상도16비트
이득프로그래머블
연결 대수I2C 포트당 2대
응답 특성50/60 Hz 조명 깜박임 제거 · 전원 차단 모드
I2C 시작 주소0x44
입력 전원5 VDC
연결 단자4핀 I2C 미니 모듈 커넥터
부속 케이블I2C 케이블
추가 준비물NCD 쉴드 또는 어댑터

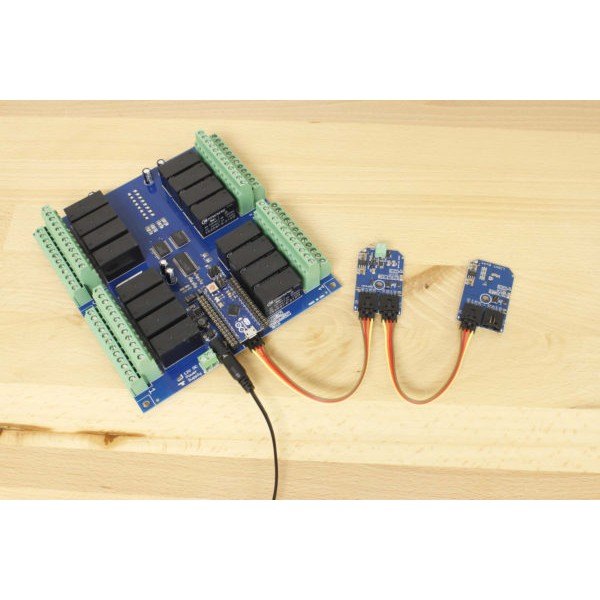

NCD PR5-14 - 다채널 릴레이 보드에 센서 모듈 두 개를 연결한 모습
다채널 릴레이 보드에 센서 모듈 두 개를 연결한 모습

활용 분야

PR5-14로 감시하는⁣ 실내 조도

  • 자동차 계측 클러스터 — 주변 밝기를 읽어 표시 밝기의 기준으로 삼습니다.
  • 휴대 기기 백라이트 — LCD와 키패드의 밝기를 주변 조도에 맞춰 조정합니다.

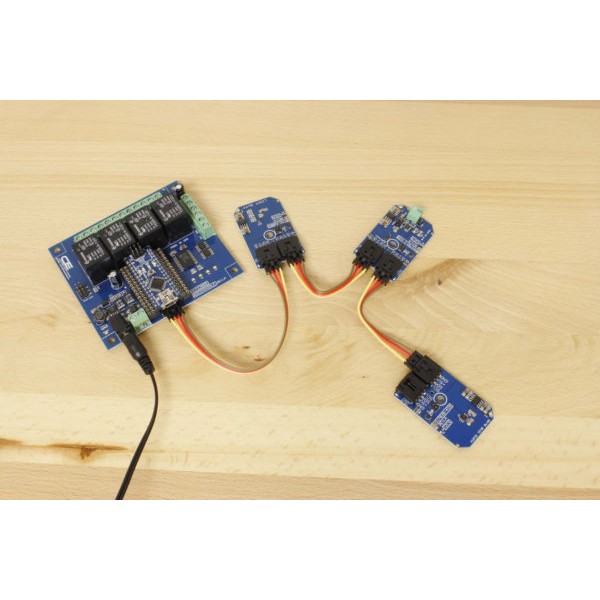

NCD PR5-14 - 릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR5-14와⁣ 같은 계열 모델

  • PR6-6 — TSL2561, 16비트 프로그래머블 이득, 시작 주소 0x39
  • PR5-18 — TSL2569, 다이내믹 레인지 1,000,000:1, 시작 주소 0x39
  • PR6-7 — TSL2571, 프로그래머블 아날로그 이득, 시작 주소 0x39
  • PR6-9 — TSL45315, 3 lux ~ 220k lux, 시작 주소 0x29
  • PR5-1 — BH1715, 1 ~ 65535 lux에 범위 조정, 시작 주소 0x23
