이득을 조정해 읽는⁣ 16비트 조도 센서

NCD PR6-6 TSL2561 조도 센서 I2C 미니 모듈⁣ 품번 : PR6-6⁣ 센서 부품 : TSL2561⁣ 해상도 : 16비트 · 프로그래머블 이득

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-6은 TSL2561 광-디지털 변환기로 주변 조도를 16비트 값으로 읽는 조도 센서(ALS) I2C 미니 모듈입니다. 이득을 프로그래밍할 수 있어 밝은 곳과 어두운 곳 모두에서 값이 포화되지 않게 맞춥니다. (주)테솔이 국내에 공식 공급합니다.

사람 눈의 밝기 인식에 가까운 응답을 내고 50/60 Hz 조명 리플을 제거하므로, 형광등 아래에서도 측정값이 흔들리는 문제를 줄입니다.

16비트

해상도

프로그래머블

이득

50/60 Hz

조명 리플 제거

0x39

I2C 시작 주소

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

220k lux

TSL45315 최대 측정 범위

1,000,000:1

TSL2569 · TSL2571 다이내믹 레인지

64,000 lux

ISL29003 측정 범위 상한

50 / 60 Hz

조명 깜박임 제거 대응 주파수

특징

PR6-6 이득 설정과⁣ 조명 리플 대응

기능내용
프로그래머블 이득이득을 조정해 밝기에 따라 값이 포화되지 않게 합니다.
눈 응답 근사사람 눈의 밝기 인식에 가깝게 응답합니다.
리플 제거50/60 Hz 조명 리플을 제거합니다.
5 V I2C온보드 전원 레귤레이션과 PCA9306 레벨 시프터로 5 V I2C에 대응합니다.

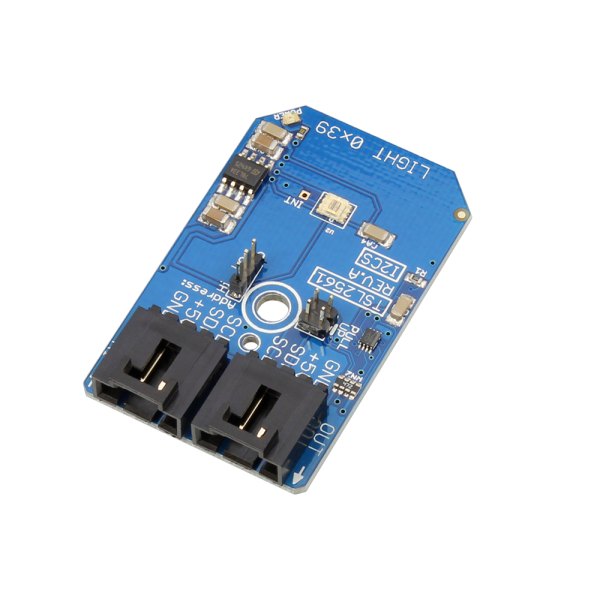

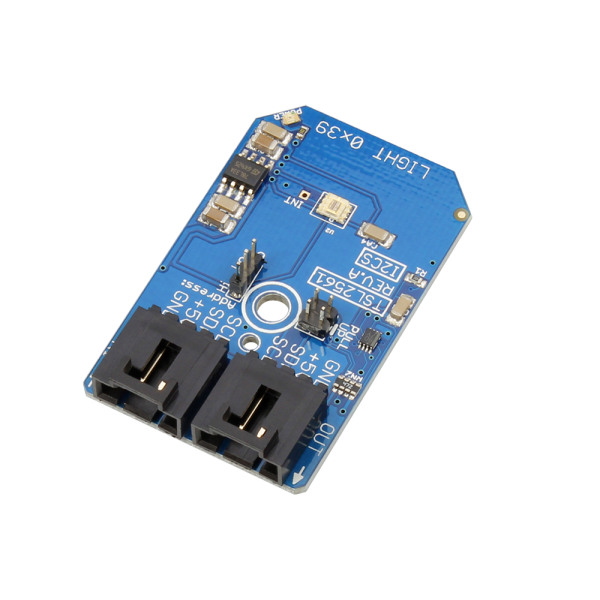

NCD PR6-6 - I2C 커넥터가 있는 광 센서 소형 기판 모습
I2C 커넥터가 있는 광 센서 소형 기판 모습

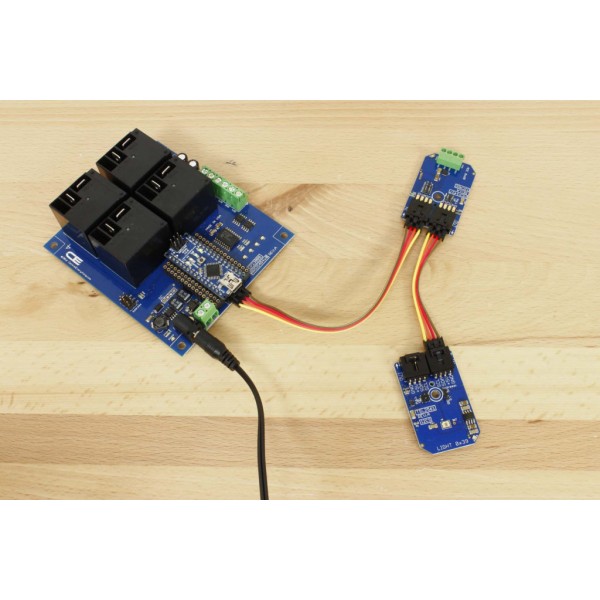

NCD PR6-6 - 릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습
릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습

주소 확인

PR6-6의 0x39 주소와⁣ ADDR SEL 핀

PR6-6의 I2C 시작 주소는 0x39입니다. TSL2561 칩은 ADDR SEL 핀 상태에 따라 0x29, 0x39, 0x49 중 하나를 사용합니다.

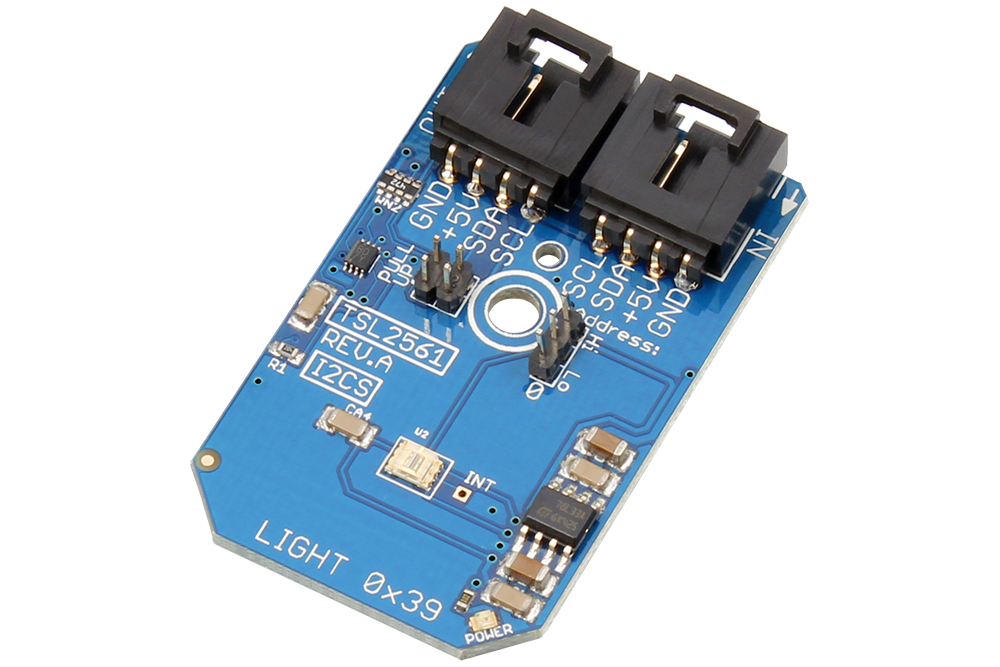

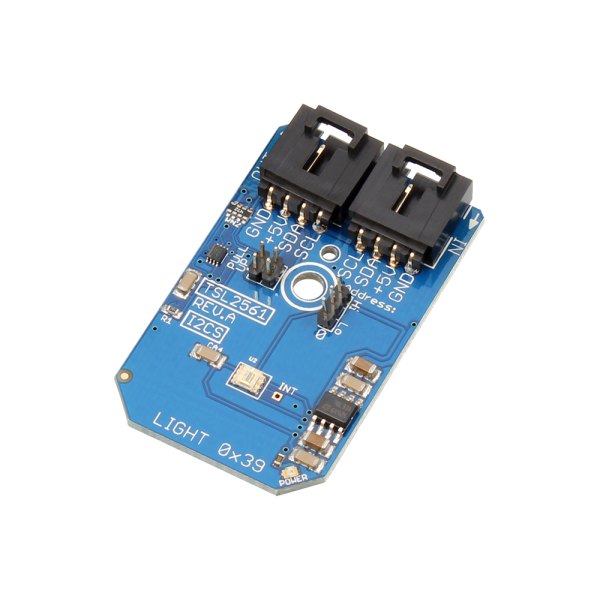

NCD PR6-6 - 반대 방향에서 본 광 센서 기판과 I2C 커넥터 모습
반대 방향에서 본 광 센서 기판과 I2C 커넥터 모습

사양

PR6-6⁣ TSL2561 사양표

항목사양
품번PR6-6
센서 부품TSL2561
해상도16비트 · 프로그래머블 이득
응답 특성사람 눈 응답에 근사 · 50/60 Hz 조명 리플 제거
I2C 시작 주소0x39
공급 전원5 VDC
I2C 커넥터4핀 I2C 미니 모듈
동봉 케이블4선 I2C 케이블
별매NCD I2C 쉴드 · 어댑터

활용 분야

PR6-6으로 읽는⁣ 일반 조도

  • 가로등 · 보안 조명 제어 — 주변 밝기를 기준으로 점멸을 제어합니다.
  • 햇빛 수확 — 자연광을 읽어 실내 조명 출력을 줄입니다.
  • 자동차 계측 클러스터 — 주변 밝기를 읽어 표시 밝기의 기준으로 삼습니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-6과⁣ 같은 계열 모델

  • PR5-18 — TSL2569, 다이내믹 레인지 1,000,000:1, 시작 주소 0x39
  • PR6-7 — TSL2571, 프로그래머블 아날로그 이득, 시작 주소 0x39
  • PR6-9 — TSL45315, 3 lux ~ 220k lux, 시작 주소 0x29
  • PR5-14 — ISL29003, 0 ~ 64,000 lux, 시작 주소 0x44
  • PR5-1 — BH1715, 1 ~ 65535 lux에 범위 조정, 시작 주소 0x23

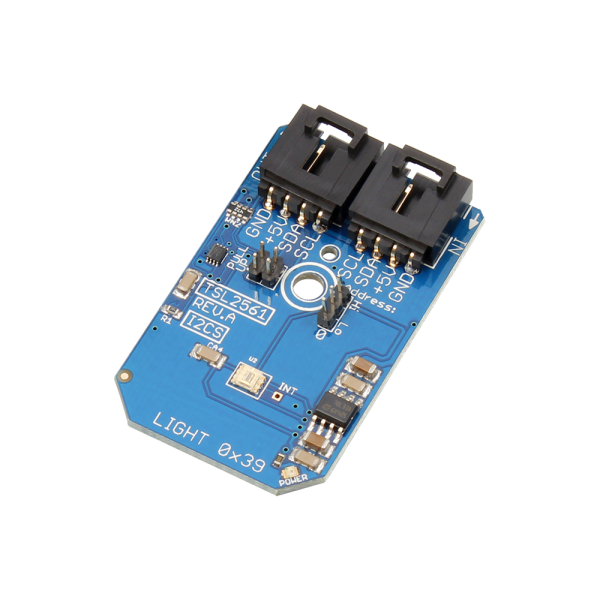

NCD PR6-6 TSL2561 광-디지털 컨버터 16 비트 프로그래밍 가능 이득 I2C 미니 모듈 제품 사진
