PR4-17의 포화 표시 비트는 무엇입니까?

내부 아날로그 회로가 포화되었음을 알려 주는 비트입니다. 이 값으로 잘못된 근접 측정을 가려냅니다.

PR4-17의 I2C 시작 주소는 무엇입니까?

0x39입니다. 같은 주소인 PR4-16, PR4-4, PR5-17, PR6-2와는 버스를 나누어 연결하세요.

PR4-17은 저전력으로 동작할 수 있습니까?

네, 인터럽트 후 휴면(Sleep-After-Interrupt)을 켜면 인터럽트 뒤 다음 I2C 명령까지 휴면 상태로 대기합니다.

PR4-17에 주변광 측정이 있습니까?

아니요, 근접 감지 전용입니다. 주변광이 필요하면 PR5-17이나 PR5-19를 검토하세요.

NCD PR4-17 TMD26721 적외선 디지털 근접 감지기 I2C 미니 모듈

MODEL: PR4-17
브랜드: NCD

제품문의 구매하기

포화 표시 비트로⁣ 오감지를 가려내는 센서

NCD PR4-17 TMD26721 적외선 근접 감지기 I2C 미니 모듈⁣ 센서 : TMD26721⁣ IR LED : 850 nm 내장, 공장 트림⁣ I2C 시작 주소 : 0x39

견적 받기

NCD 한국 독점 공급 파트너

NCD PR4-17은 TMD26721 칩을 사용한 적외선 디지털 근접 감지기 I2C 미니 모듈(Infrared Digital Proximity Detector I2C Mini Module)입니다. 근접 포화 표시 비트가 내부 아날로그 회로의 포화를 알려 잘못된 근접값을 가려낼 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

신호 대 잡음비와 정확도를 개선한 칩이며, 인터럽트 후 휴면 기능으로 측정 사이에 저전력 모드를 사용합니다. I2C 시작 주소는 0x39입니다.

포화 표시

근접 오감지 방지

0x39

I2C 시작 주소

400 kbit/s

최대 통신 속도

16,000:1

다이내믹 레인지

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

nodeLynk 소개

데이터시트와 도면

소프트웨어와 코드

100 mm

TMD2671 · TMD2771 근접 보정 거리

16,000:1

TMD26721 다이내믹 레인지

1,000,000:1

TMD2771 주변광 다이내믹 레인지

0.25 ~ 16K lux

VCNL4010 주변광 측정 범위

보호 기능

PR4-17의 포화 표시와⁣ 저전력 동작

근접 포화 표시 비트 — 내부 아날로그 회로가 포화되면 표시해 잘못된 근접값을 구분합니다.
인터럽트 후 휴면 — 1회 측정 방식이나 측정 사이의 저전력 모드로 동작합니다.
인터럽트와 저전력 모드를 함께 지원합니다.

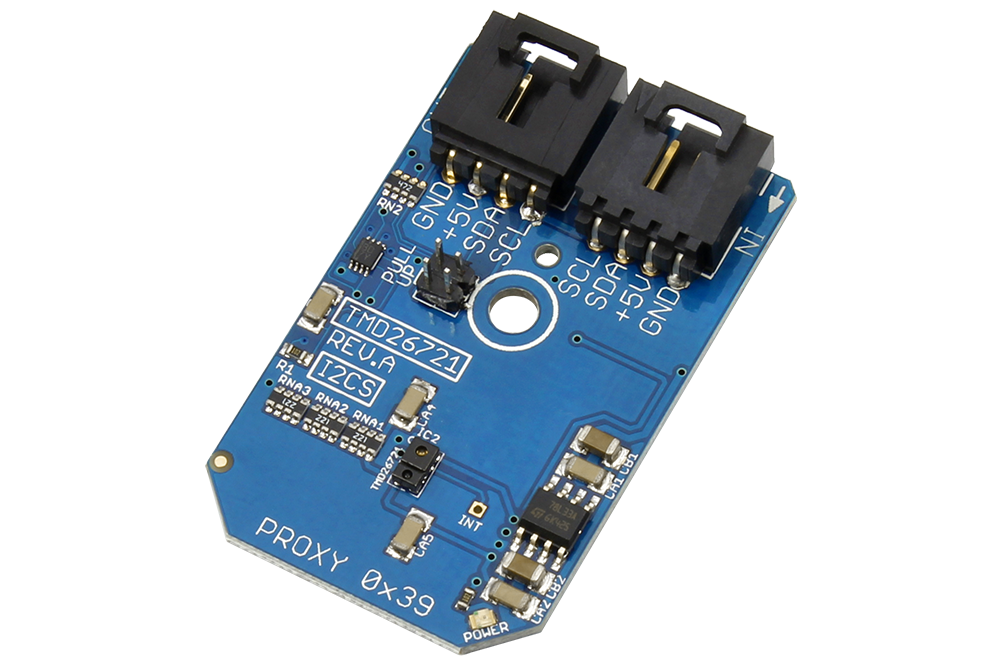

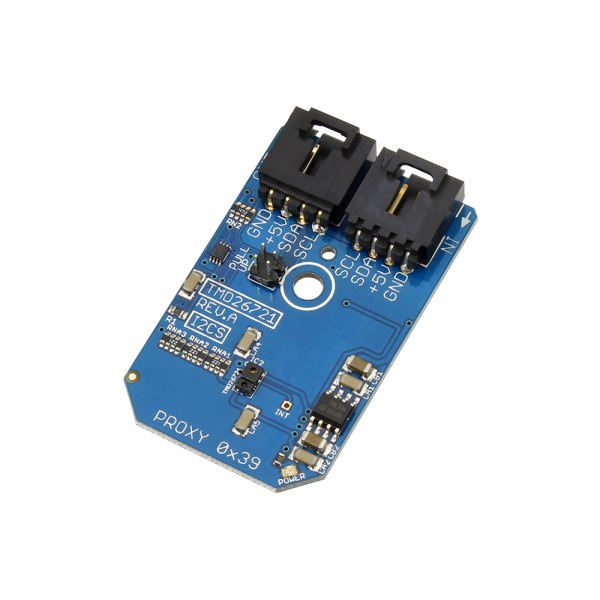

반대 방향에서 본 근접 감지 센서 기판 모습

사양

PR4-17 TMD26721⁣ 사양

항목	사양
센서	TMD26721
감지 기능	적외선 근접 감지
IR LED	850 nm 내장, 공장 트림
I2C 시작 주소	0x39
통신 속도	최대 400 kbit/s
다이내믹 레인지	16,000:1
보호 기능	포화 표시 비트 · 인터럽트 · 저전력 모드
동작 전원	5 VDC, 온보드 전원 조정 · PCA9306 레벨 변환
커넥터	4핀 I2C 미니 모듈 커넥터
구성품	I2C 미니 모듈, I2C 케이블

버스 구성

PR4-17을 다른 모듈과⁣ 섞을 때의 주소

PR4-17의 I2C 주소 0x39는 PR4-16, PR4-4, PR5-17, PR6-2와 같아 한 버스에 섞어 연결하면 주소가 겹칩니다. 함께 사용하려면 버스를 나누세요.

4핀 플러그로 납땜 없이 연결하며 NCD 마스터 장치에는 풀업 저항이 있고, 직접 배선하는 I2C 포트에서는 기판의 4.7K 점퍼 선택식 풀업을 사용합니다.

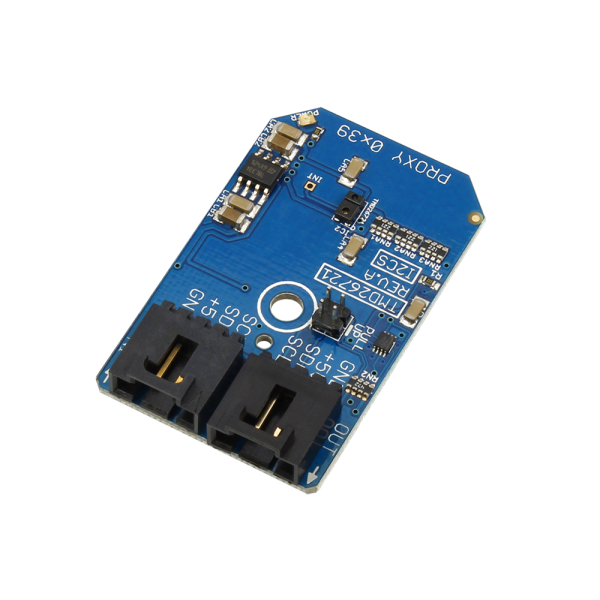

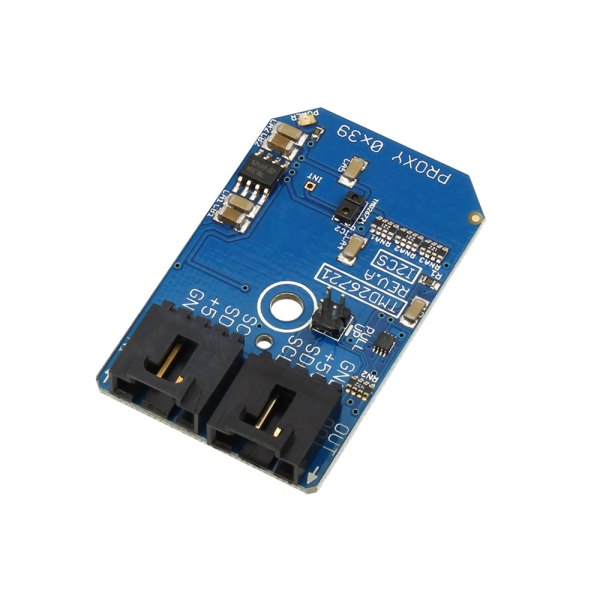

I2C 커넥터가 있는 근접 감지 센서 소형 기판 모습

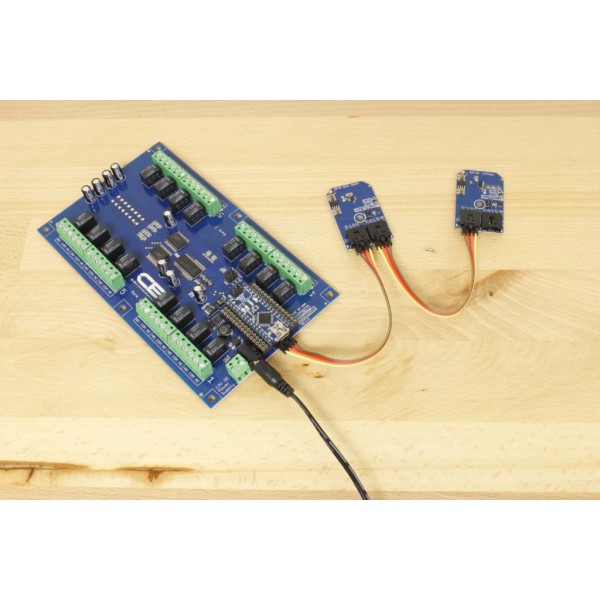

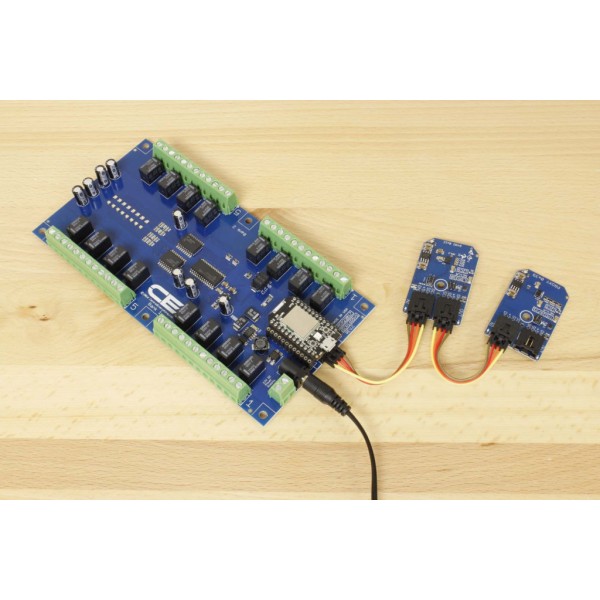

릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습

활용 분야

오감지를 피해야 하는⁣ 근접 감지

기계식 스위치 대체 — 접점 없이 물체 접근을 스위치 신호로 바꿉니다.
프린터 용지 정렬 — 용지 위치를 근접 센서로 확인합니다.
휴대 기기 터치스크린 제어와 스피커폰 자동 전환.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR4-17과 구성이⁣ 다른 모델

PR4-16 — 100 mm 보정 근접 전용
PR4-4 — 제스처·색 감지 겸용
PR5-17 — ALS 겸용, 어두운 유리 뒤 동작
PR6-2 — ALS 겸용, 공장 트림
PR5-19 — ALS 겸용, 0.25~16K lux

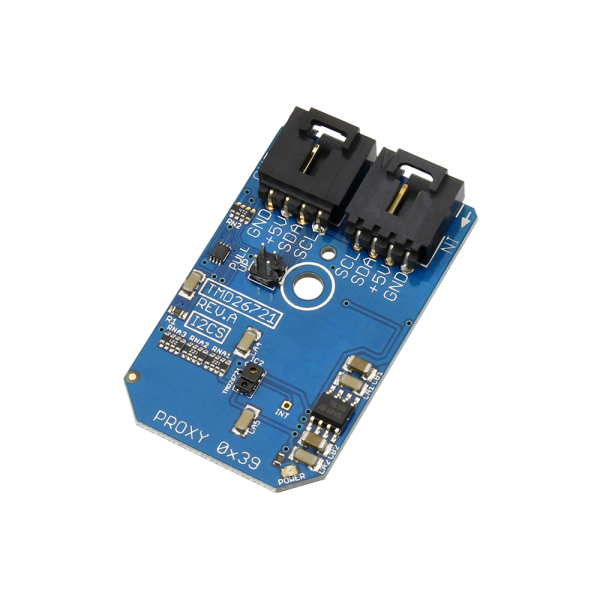

NCD PR4-17 TMD26721 적외선 디지털 근접 감지기 I2C 미니 모듈 제품 사진

TMD26721 외에 검토하는⁣ 광 센서 모듈

PR4-17의 포화 표시 비트는 무엇입니까?
내부 아날로그 회로가 포화되었음을 알려 주는 비트입니다. 이 값으로 잘못된 근접 측정을 가려냅니다.
PR4-17의 I2C 시작 주소는 무엇입니까?
0x39입니다. 같은 주소인 PR4-16, PR4-4, PR5-17, PR6-2와는 버스를 나누어 연결하세요.
PR4-17은 저전력으로 동작할 수 있습니까?
네, 인터럽트 후 휴면(Sleep-After-Interrupt)을 켜면 인터럽트 뒤 다음 I2C 명령까지 휴면 상태로 대기합니다.
PR4-17에 주변광 측정이 있습니까?
아니요, 근접 감지 전용입니다. 주변광이 필요하면 PR5-17이나 PR5-19를 검토하세요.
