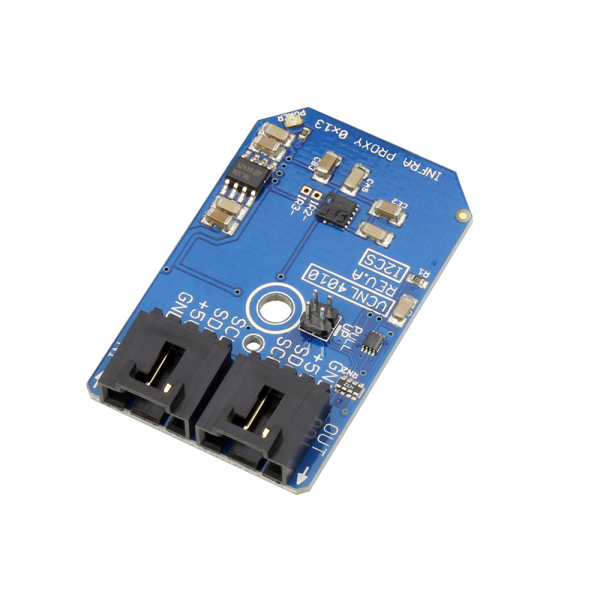

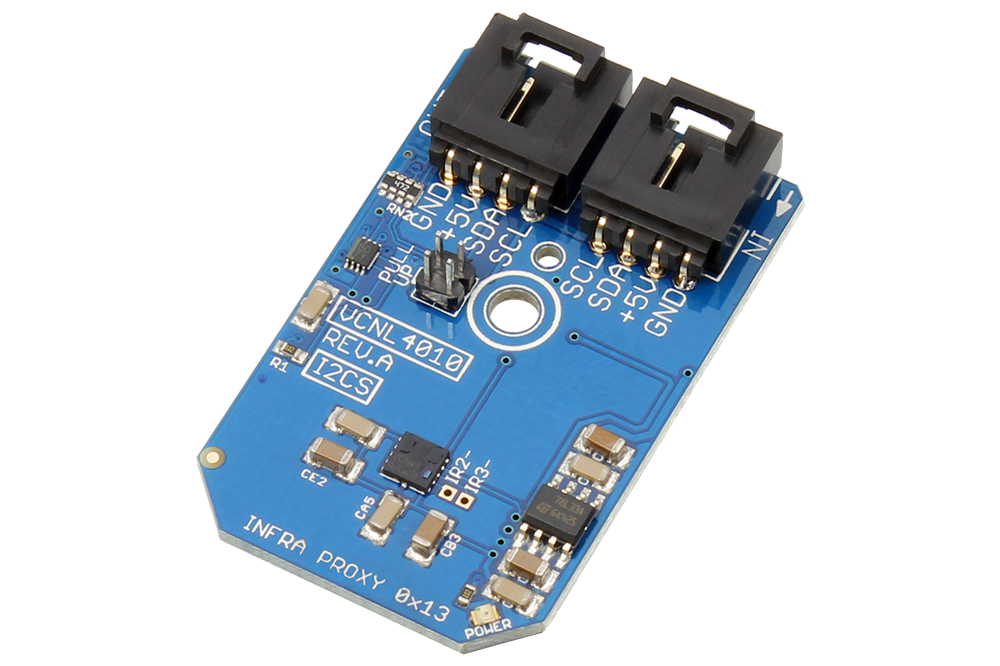

NCD PR5-19 VCNL4010 적외선 이미 터가있는 근접 및 주변 광 센서 0.25lux ~ 16K lux I2C 미니 모듈

NCD PR5-19 VCNL4010 적외선 이미 터가있는 근접 및 주변 광 센서 0.25lux ~ 16K lux I2C 미니 모듈

MODEL
PR5-19
브랜드
NCD
제품문의 구매하기

0.25 lux부터 읽는⁣ 주변광·근접 센서

NCD PR5-19 VCNL4010 근접 · 주변광 센서 I2C 미니 모듈⁣ 센서 : VCNL4010⁣ 주변광 측정 범위 : 0.25 lux ~ 16K lux⁣ 해상도 : 16비트

견적 받기

NCD 한국 독점 공급 파트너

NCD PR5-19는 주변광을 0.25 lux부터 16K lux까지 읽는 VCNL4010 근접 · 주변광 센서 I2C 미니 모듈(Proximity and Ambient Light Sensor I2C Mini Module)입니다. 적외선 이미터와 신호 처리 IC가 통합되어 있고 해상도는 16비트입니다. (주)테솔이 국내에 공식 공급합니다.

시리즈에서 I2C 시작 주소가 0x13으로 다른 모델과 다르므로 0x39 모델과 같은 버스에 연결해도 주소가 겹치지 않습니다.

0.25~16K lux

주변광 범위

16비트

해상도

0x13

I2C 시작 주소

IR 이미터

내장

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

100 mm

TMD2671 · TMD2771 근접 보정 거리

16,000:1

TMD26721 다이내믹 레인지

1,000,000:1

TMD2771 주변광 다이내믹 레인지

0.25 ~ 16K lux

VCNL4010 주변광 측정 범위

주소

PR5-19의 0x13 주소와⁣ 버스 공유

I2C 주소가 0x13이라 PR4-16, PR4-17, PR4-4, PR5-17, PR6-2의 0x39와 겹치지 않습니다. 근접 모델과 같은 버스에서 함께 운용하려는 경우 이 점을 활용합니다.

4핀 플러그로 납땜 없이 연결하며 NCD 마스터 장치에는 풀업 저항이 있고, 직접 배선하는 I2C 포트에서는 기판의 4.7K 점퍼 선택식 풀업을 사용합니다.

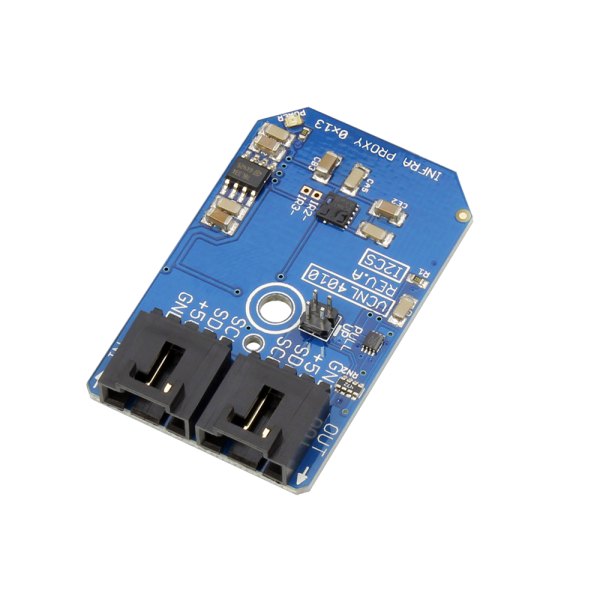

NCD PR5-19 - I2C 커넥터가 있는 근접 조도 센서 소형 기판 모습
I2C 커넥터가 있는 근접 조도 센서 소형 기판 모습

사양

VCNL4010 모듈⁣ PR5-19 사양

항목사양
센서VCNL4010
감지 기능근접 + 주변광
주변광 측정 범위0.25 lux ~ 16K lux
해상도16비트
근접 감지 거리1~200 mm
IR 이미터내장
I2C 클록최대 3.4 MHz (칩 기준)
I2C 시작 주소0x13
동작 전원5 VDC, 온보드 전원 조정 · PCA9306 레벨 변환
커넥터4핀 I2C 미니 모듈 커넥터
구성품I2C 미니 모듈, I2C 케이블

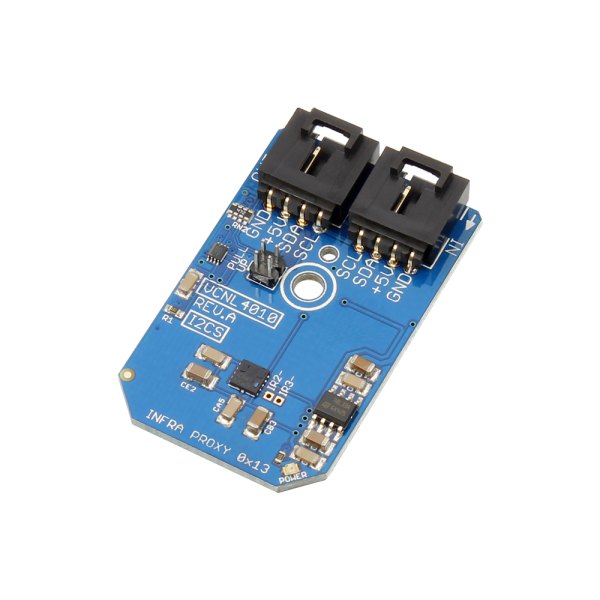

NCD PR5-19 - 반대 방향에서 본 근접 조도 센서 기판 모습
반대 방향에서 본 근접 조도 센서 기판 모습

활용 분야

광 스위칭과⁣ 모바일 기기

  • 근접 또는 광 스위칭 — 소비자, 컴퓨팅, 산업, 디스플레이 기기에 적용합니다.
  • 터치스크린 잠금과 절전, 조도 감지 — 스마트폰 등 모바일 기기에 적용합니다.
  • 디스플레이 백라이트 제어 — 주변광에 맞춰 화면 밝기를 조정합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR5-19와 주소·구성이⁣ 다른 모델

  • PR4-16 — 100 mm 보정 근접 전용
  • PR4-17 — 근접 전용, 포화 표시 비트
  • PR4-4 — 제스처·색 감지 겸용
  • PR5-17 — ALS·근접, 어두운 유리 뒤 동작
  • PR6-2 — ALS·근접, 공장 트림

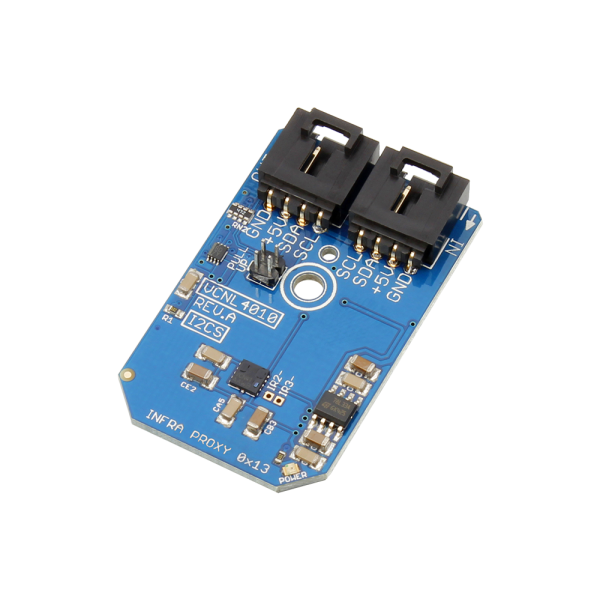

NCD PR5-19 VCNL4010 적외선 이미 터가있는 근접 및 주변 광 센서 0.25lux ~ 16K lux I2C 미니 모듈 제품 사진
