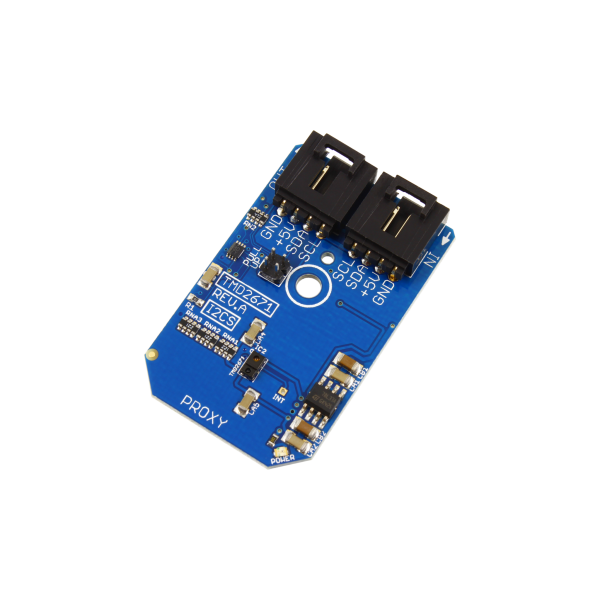

NCD PR4-16 TMD2671 적외선 디지털 근접 감지기 I2C 미니 모듈

NCD PR4-16 TMD2671 적외선 디지털 근접 감지기 I2C 미니 모듈

MODEL
PR4-16
브랜드
NCD
제품문의 구매하기

근접·주변광·제스처 중
용도에 맞게 고르는 센서 모듈

NCD 근접 · 주변광 센서 I2C 미니 모듈 6종

견적 받기

NCD 국내 정식 공급 파트너

NCD 근접 · 주변광 센서 모듈은 TMD2671, TMD26721, TMG39931, TMD2771, TMD2772, VCNL4010을 5VDC I2C 미니 모듈로 만든 6종 시리즈(IR 근접 센서, ALS 주변광 센서, 제스처 센서)입니다. 적외선 근접 감지, 주변광 측정, 제스처 입력 가운데 용도에 맞는 모델을 선택합니다.

근접만 필요하면 TMD2671과 TMD26721, 주변광까지 함께 읽으려면 TMD2771 · TMD2772 · VCNL4010을 선택하고, 제스처와 색 감지에는 TMG39931을 사용합니다. 이 미니 모듈 시리즈는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

100 mm

TMD2671 · TMD2771 근접 보정 거리

16,000:1

TMD26721 다이내믹 레인지

1,000,000:1

TMD2771 주변광 다이내믹 레인지

0.25 ~ 16K lux

VCNL4010 주변광 측정 범위

특징

감지 방식별로
나뉘는 6종 구성

핵심 특징현장에서 달라지는 점
적외선 근접 감지TMD2671은 햇빛 아래부터 어두운 방까지 근접을 감지하므로 설치 장소의 밝기에 따라 센서를 바꿀 필요가 줄어듭니다.
어두운 유리 뒤 동작TMD2771은 감도가 높아 어두운 유리 뒤에 설치한 센서도 주변광을 읽으므로 외장 디자인의 제약이 줄어듭니다.
제스처와 색 감지TMG39931은 제스처와 색(RGBC)을 함께 읽어 손동작 입력과 주변광 판단을 한 모듈에서 처리합니다.
포화 표시 비트TMD26721은 내부 아날로그 회로가 포화되면 표시 비트로 알리므로 잘못된 근접값을 가려낼 수 있습니다.
IR LED 내장IR LED가 들어간 모델은 별도 발광 부품 없이 근접 감지 회로를 구성할 수 있어 설계가 단순해집니다.
공장 트림TMD2772는 근접 시스템을 공장에서 트림해 모듈 간 편차를 줄입니다.

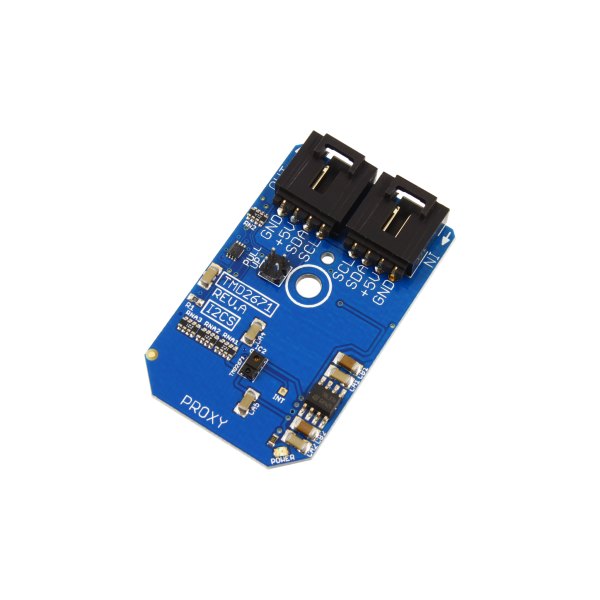

NCD PR4-16 - I2C 커넥터가 있는 근접 감지 센서 소형 기판 모습

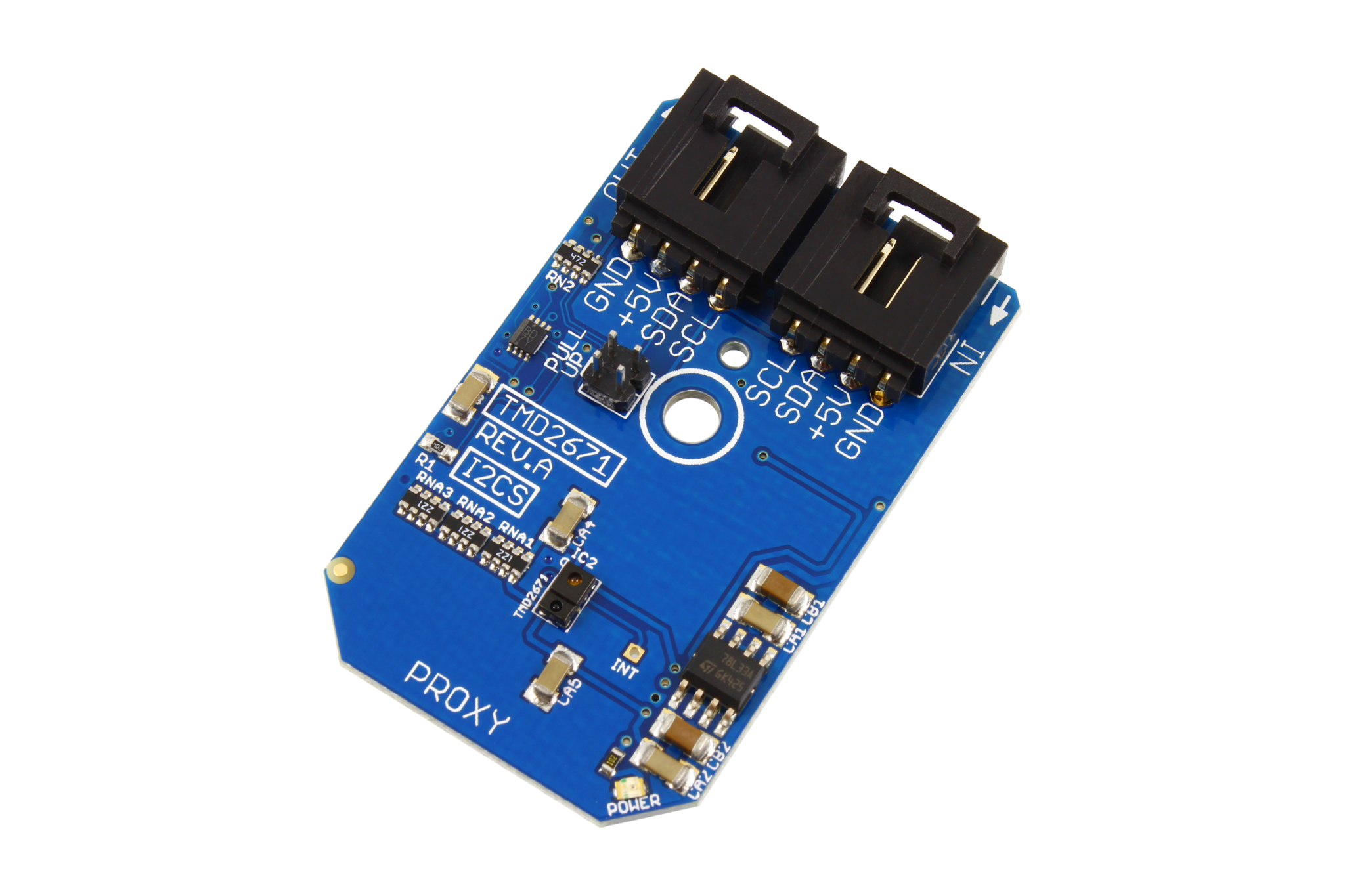

I2C 커넥터가 있는 근접 감지 센서 소형 기판 모습

감지 방식

근접 · 주변광 · 제스처
모델 구분

근접 전용 모델은 TMD2671과 TMD26721이고, 근접에 주변광(ALS)을 더한 모델이 TMD2771 · TMD2772 · VCNL4010입니다. TMG39931은 제스처, 근접, 색과 ALS를 한 모듈에서 읽으며 IR 빔 하드웨어를 지원하고 UV · IR 차단 필터로 주변광 영향을 줄입니다.

손동작 입력과 화면 밝기 제어

TMG39931은 4개 방향 포토다이오드로 손동작을 읽어 비접촉 조작 장치에 알맞고, VCNL4010은 주변광을 0.25 lux부터 16K lux까지 읽어 화면 밝기 제어에 적합합니다. 두 용도를 한 기기에서 함께 사용하려면 주소와 통신 속도를 먼저 정리하세요.

버스 구성

I2C 주소와
연결 대수

TMD26721 · TMG39931 · TMD2771 · TMD2772의 시작 주소는 모두 0x39로 같고 VCNL4010만 0x13입니다. 0x39 모델을 한 버스에 섞어 연결하면 주소가 겹치므로 버스를 나누거나 모델을 정리하세요. TMD2671과 TMD2771은 포트당 2대까지 연결합니다.

사양

6종 모델의
센서 사양

항목PR4-16PR4-17PR4-4PR5-17PR6-2PR5-19
센서 부품TMD2671TMD26721TMG39931TMD2771TMD2772VCNL4010
감지 기능IR 근접IR 근접제스처 · 근접 · 색/ALSALS + 근접ALS + 근접근접 + 주변광

모델별 세부 사양

항목사양
PR4-16 TMD2671 근접 보정 거리100 mm
PR4-16 TMD2671 통신 속도최대 400 kHz
PR4-16 TMD2671 연결 대수I2C 포트당 2대
PR4-17 TMD26721 I2C 시작 주소0x39
PR4-17 TMD26721 통신 속도최대 400 kbit/s
PR4-17 TMD26721 다이내믹 레인지16,000:1
PR4-17 TMD26721 보호 기능포화 표시 비트 · 인터럽트 · 저전력 모드
PR4-4 TMG39931 I2C 시작 주소0x39
PR4-4 TMG39931 필터UV · IR 차단 필터 · 주변광 제거
PR4-4 TMG39931 제스처4개 방향 포토다이오드 · IR 빔 하드웨어 지원
PR5-17 TMD2771 I2C 시작 주소0x39
PR5-17 TMD2771 해상도채널당 16비트
PR5-17 TMD2771 다이내믹 레인지최대 1,000,000:1
PR5-17 TMD2771 근접 보정 거리100 mm
PR5-17 TMD2771 연결 대수I2C 포트당 2대
PR5-17 TMD2771 통신 속도최대 400 kHz
PR6-2 TMD2772 I2C 시작 주소0x39
PR6-2 TMD2772 교정공장 교정 · 트림
PR6-2 TMD2772 통신 속도최대 400k bits/s
PR5-19 VCNL4010 I2C 시작 주소0x13
PR5-19 VCNL4010 주변광 측정 범위0.25 lux ~ 16K lux
PR5-19 VCNL4010 해상도16비트
IR LED · 이미터 내장TMD2671 · TMD2771 · TMD2772 · VCNL4010

시리즈 공통 사양

항목사양
동작 전원5 VDC
커넥터4핀 I2C 미니 모듈 커넥터
폼팩터I2C 미니 모듈
포함 케이블3인치(76 mm) I2C 케이블
호스트 연결NCD I2C 쉴드 · 어댑터(별매)

활용 분야

물체 접근과 밝기를
감지하는 현장

  • 디스플레이 백라이트 제어 — 주변광에 맞춰 화면 밝기를 조정합니다.
  • 산업 공정 제어 — 물체의 접근과 설치 위치의 밝기를 감지합니다.
  • 프린터 용지 정렬 — 용지 위치를 근접 센서로 확인합니다.
  • 모바일 근접 감지 — 화면 잠금과 절전 동작의 기준 신호를 만듭니다.
  • 제스처 입력 — 손동작으로 기기를 조작하는 장치에 TMG39931을 적용합니다.

선택 가이드

감지 목적별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
근접만 감지하면 될 때PR4-16 · PR4-17적외선 근접 전용으로 TMD2671은 100 mm 보정, TMD26721은 포화 표시 비트를 갖춥니다.
어두운 유리 뒤에서 주변광을 읽을 때PR5-17감도가 높아 어두운 유리 뒤에서도 동작하며 근접도 함께 감지합니다.
근접과 주변광을 공장 트림된 모듈로 구성할 때PR6-2IR LED를 내장하고 공장에서 교정·트림한 ALS + 근접 모듈입니다.
주변광 범위를 명확히 정해 쓸 때PR5-19주변광을 0.25 lux ~ 16K lux로 읽고 IR 이미터를 내장합니다.
제스처 입력과 색 감지가 필요할 때PR4-44개 방향 포토다이오드로 제스처를 읽고 색/ALS 기능을 갖춥니다.

구성·옵션

구성품과
별도 준비물

항목내용
품번PR4-16 · PR4-17 · PR4-4 · PR5-17 · PR6-2 · PR5-19
구성품I2C 미니 모듈 · 3인치(76 mm) 4선 I2C 케이블
옵션모델 6종 중 선택(근접 · 주변광 · 제스처)
별도 준비물호스트 보드에 맞는 NCD I2C 쉴드 또는 어댑터
