NCD PR4-4 TMG39931 광 센서 제스처, 색상, ALS 및 근접 센서 I2C 미니 모듈

NCD PR4-4 TMG39931 광 센서 제스처, 색상, ALS 및 근접 센서 I2C 미니 모듈

MODEL
PR4-4
브랜드
NCD
제품문의 구매하기

손동작을 읽는⁣ 제스처·색 센서

NCD PR4-4 TMG39931 제스처 · 색 · 근접 센서 I2C 미니 모듈⁣ 센서 : TMG39931⁣ 제스처 : 4개 방향(북·남·동·서) 포토다이오드⁣ 통신 속도 : 최대 400 kHz

견적 받기

NCD 한국 독점 공급 파트너

NCD PR4-4는 제스처, 근접, ALS, RGBC 색 감지를 한 모듈에서 처리하는 TMG39931 광 센서 I2C 미니 모듈(Gesture, Color, ALS and Proximity Sensor I2C Mini Module)입니다. 이 시리즈에서 제스처 입력이 가능한 유일한 모델입니다. (주)테솔이 국내에 공식 공급합니다.

IR LED와 공장에서 보정한 LED 드라이버가 들어 있는 슬림 모듈이며, 반사된 적외선을 4개 방향 포토다이오드가 읽어 손의 속도·방향·거리를 디지털 데이터로 바꿉니다.

4방향

제스처 포토다이오드

RGBC

색 감지

0x39

I2C 시작 주소

5 VDC

동작 전원

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

100 mm

TMD2671 · TMD2771 근접 보정 거리

16,000:1

TMD26721 다이내믹 레인지

1,000,000:1

TMD2771 주변광 다이내믹 레인지

0.25 ~ 16K lux

VCNL4010 주변광 측정 범위

제스처 엔진

PR4-4가 읽는⁣ 손동작 종류

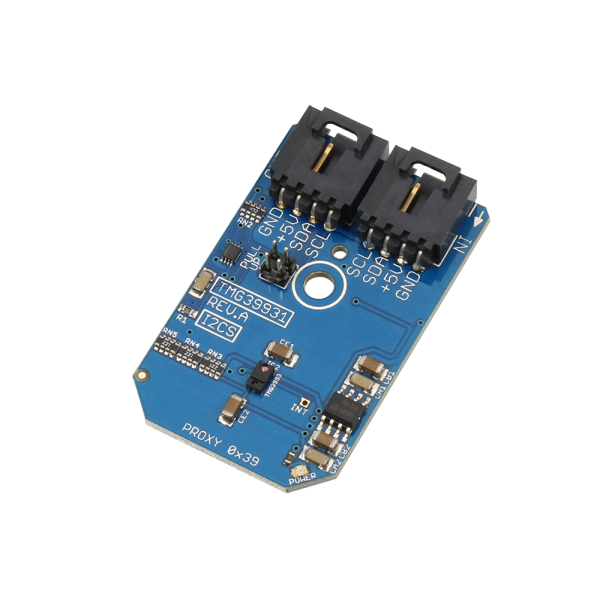

NCD PR4-4 TMG39931 광 센서 제스처, 색상, ALS 및 근접 센서 I2C 미니 모듈 제품 사진

상하좌우 스와이프

제스처 엔진은 북쪽·남쪽·동쪽·서쪽 방향의 단순 스와이프와 더 복잡한 동작까지 처리합니다. IR LED의 타이밍을 조정해 소비 전력과 노이즈를 줄일 수 있으며, UV·IR 차단 필터가 주변광의 영향을 줄입니다.

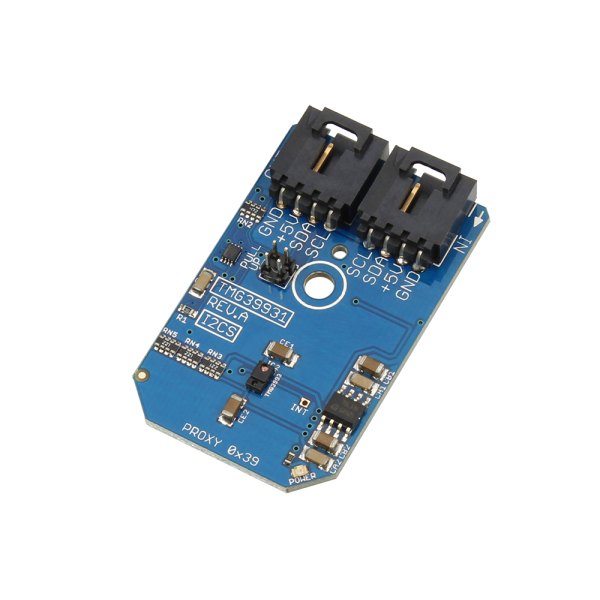

NCD PR4-4 - 반대 방향에서 본 광 센서 기판과 I2C 커넥터 모습
반대 방향에서 본 광 센서 기판과 I2C 커넥터 모습

사양

TMG39931 모듈⁣ PR4-4 사양

항목사양
센서TMG39931
감지 기능제스처 · 근접 · 디지털 ALS · RGBC 색 감지
제스처4개 방향(북·남·동·서) 포토다이오드
필터RGBC 채널별 UV · IR 차단 필터
광 패턴 송신IRBeam (적외선 바코드 패턴 송신)
통신 속도최대 400 kHz
I2C 시작 주소0x39
동작 전원5 VDC, 온보드 전원 조정 · PCA9306 레벨 변환
커넥터4핀 I2C 미니 모듈 커넥터
구성품I2C 미니 모듈, I2C 케이블

버스 구성

PR4-4의 주소와⁣ 호스트 연결

I2C 주소 0x39는 PR4-16, PR4-17, PR5-17, PR6-2와 같으므로 한 버스에 섞지 말고 버스를 나누세요. NCD 마스터 장치에는 풀업 저항이 있고, 직접 배선하는 I2C 포트에서는 기판의 4.7K 점퍼 선택식 풀업을 사용합니다.

호스트에 맞는 NCD I2C 쉴드나 어댑터는 별도로 준비합니다.

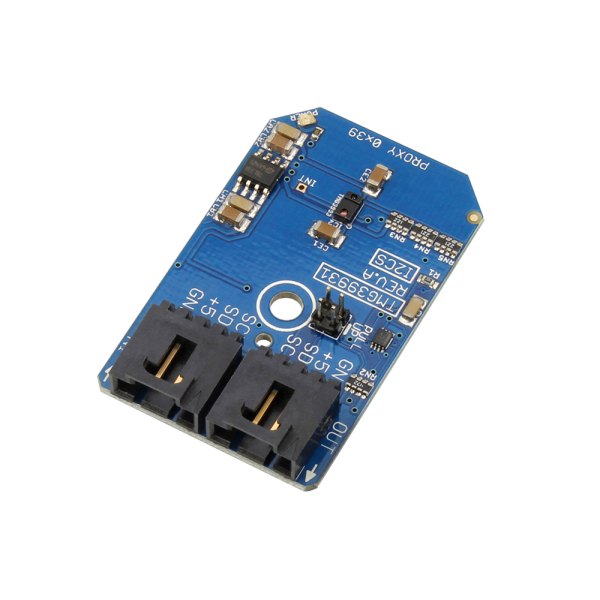

NCD PR4-4 - I2C 커넥터가 있는 광 센서 소형 기판 모습
I2C 커넥터가 있는 광 센서 소형 기판 모습

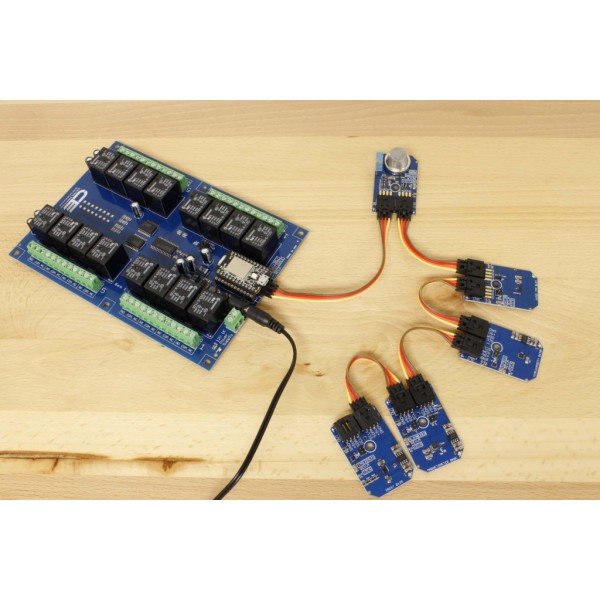

NCD PR4-4 - 릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습
릴레이 보드에 센서 모듈을 케이블로 연결한 사용 모습

활용 분야

비접촉 조작과 색 판단

  • 제스처 입력 — 손동작으로 기기를 조작하는 장치에 적용합니다.
  • 색(RGBC)과 주변광 판단 — 한 모듈에서 함께 읽습니다.
  • 비접촉 조작 장치 — 화면에 손을 대지 않는 제어에 맞습니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR4-4와 기능이⁣ 다른 근접·광 센서

  • PR4-16 — 100 mm 보정 근접 전용
  • PR4-17 — 근접 전용, 포화 표시 비트
  • PR5-17 — ALS·근접, 어두운 유리 뒤 동작
  • PR6-2 — ALS·근접, 공장 트림
  • PR5-19 — ALS·근접, 0.25~16K lux

관련 제품

제스처·색 감지와⁣ 함께 보는 모듈
